Công cụ phân phối dây (Yet Another Wire Distribution Tool - FreeCAD)
Mô hình công cụ phân phối dây lấy cảm hứng từ các thiết kế spirograph trên Printables, được làm từ FreeCAD. Bao gồm hướng dẫn chi tiết về các bộ phận đi kèm, cách lắp ráp và các mẹo in ấn để đạt hiệu quả tốt nhất, đặc biệt với các bộ phận kim loại và bi.
Mô tả
Công cụ phân phối dây còn gọi là Yet Another Wire Distribution Tool, lấy cảm hứng mạnh mẽ từ:
/3d-model/umikot-phien-ban-58mm-dung-cu-wdt-espresso-spirograph-banh-rang-hanh-tinh
và
/3d-model/tieu-de-cong-cu-wdt-spirographic-tom-tat-ban-phoi-lai-wdt-spi
Các bộ phận đi kèm:
4 con ốc M3x16 (đầu trụ)
8 viên bi 6x3x2.5 (https://www.kugellager-express.de/Artikeldirektlink?a=5722)
1 viên bi 85x65x10 (https://www.kugellager-express.de/Artikeldirektlink?a=3879)
Kim châm cứu (loại có tay cầm xoắn nhỏ)
Mình đã tháo nắp che bụi của các viên bi lớn, lau sạch mỡ và thay bằng một ít dầu không độc hại. Điều này giúp vận hành trơn tru hơn nhiều. Không cần thiết nếu các viên bi của bạn đã chạy mượt rồi.
Khe hở của viên bi lớn trong tay cầm khá sít, nên bạn có thể muốn tăng dung sai một chút nếu in bằng vật liệu giòn hơn PETG.
Ngoài ra, mình đã đặt đường nối ngẫu nhiên để các bộ phận khớp với nhau dễ dàng hơn.
Trước khi gắn kim, hãy làm cong tay cầm một chút để nó không bị tuột ra.

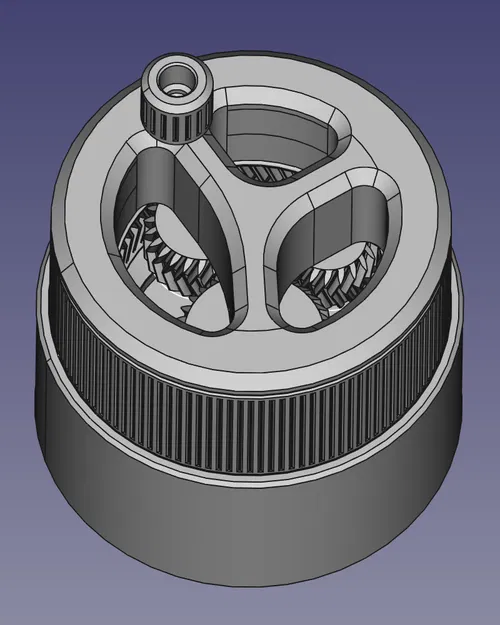

Mô hình được thiết kế trong FreeCAD và chủ yếu là tham số hóa. Cần có Toolbox Gears.
