Vỏ Bộ Chuyển Đổi PI4B (Bản Remix)

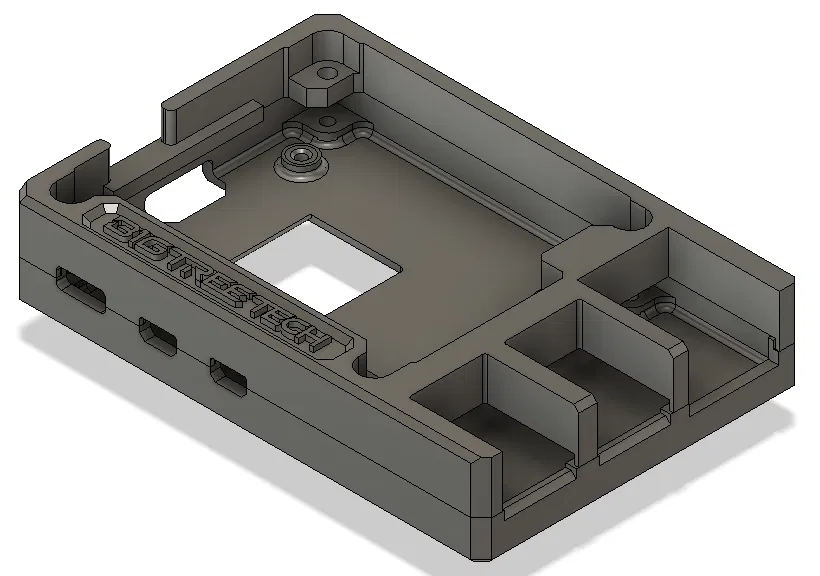

Đây là bản remix của vỏ bộ chuyển đổi PI4B gốc từ Bigtreetech.

Thay đổi:

• Bo tròn gần lối ra cổng DSI để tránh các bộ phận hỗ trợ.

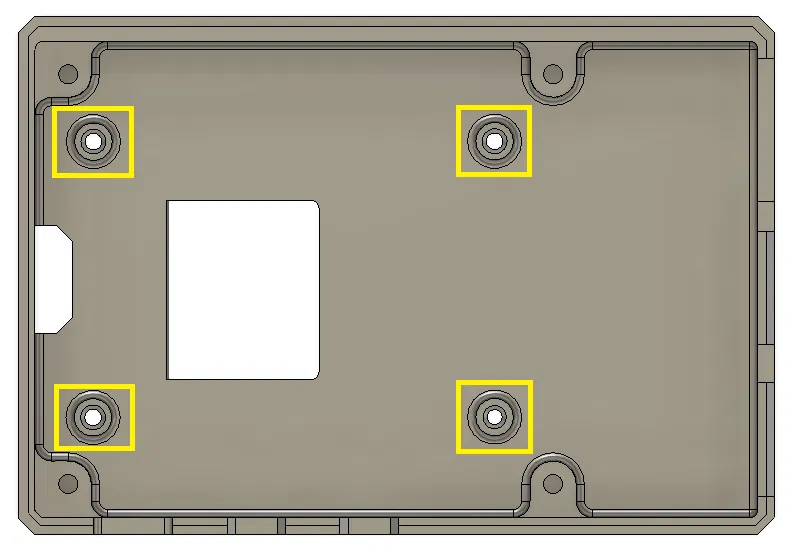

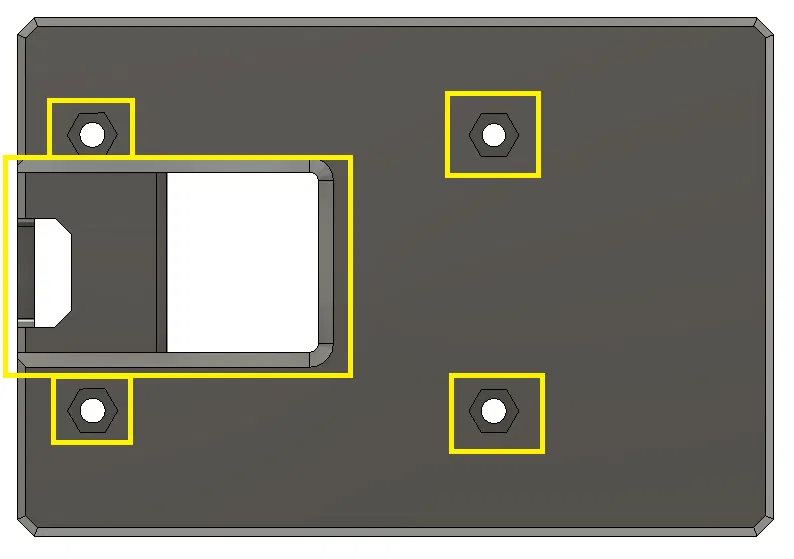

• Các lỗ để bắt vít CB1 và tản nhiệt, cả hai đều có đai ốc M2.5 hoặc bắt vít vào nhựa.
• Logo/tên Bigtreetech được làm nổi trên bề mặt mô hình để tránh các bộ phận hỗ trợ (vẫn cần bộ phận hỗ trợ bên trong).

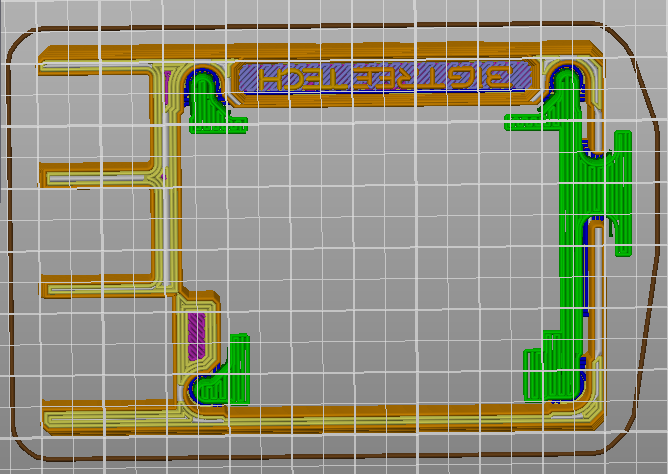

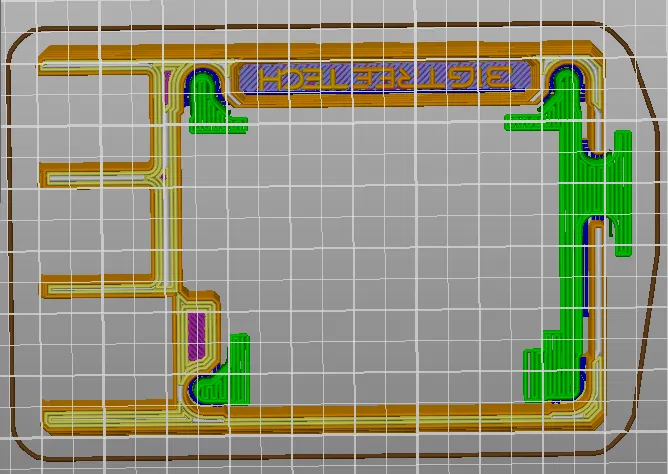

CHỈNH SỬA: Chỉ cần bộ phận hỗ trợ (sơn lên) ở những chỗ đặt vít đóng và dưới phần cắt ăng-ten wifi. Chữ Bigtreetech nên đặt trên mặt bàn in. Xoay nếu cần. Xem hình cuối.

Phần cứng cần thiết:

Để đóng vỏ: 4 x M2.5x12

Để cố định CB1: Nếu bắt vít vào nhựa: 4 x M2.5x12

Nếu dùng đai ốc đáy: 2 x M2.5 x 14 2 x M2.5 x 12

Thiết kế gốc:

https://github.com/bigtreetech/PI4B-Adapter/tree/master/PI4B%20Adapter%20%2B%20CB1%20shell
