Vỏ BTT Pi4B CB1 tối ưu bridging, supports tích hợp

Vấn đề mình gặp là supports không cho ra bề mặt hoàn thiện như mình mong muốn.

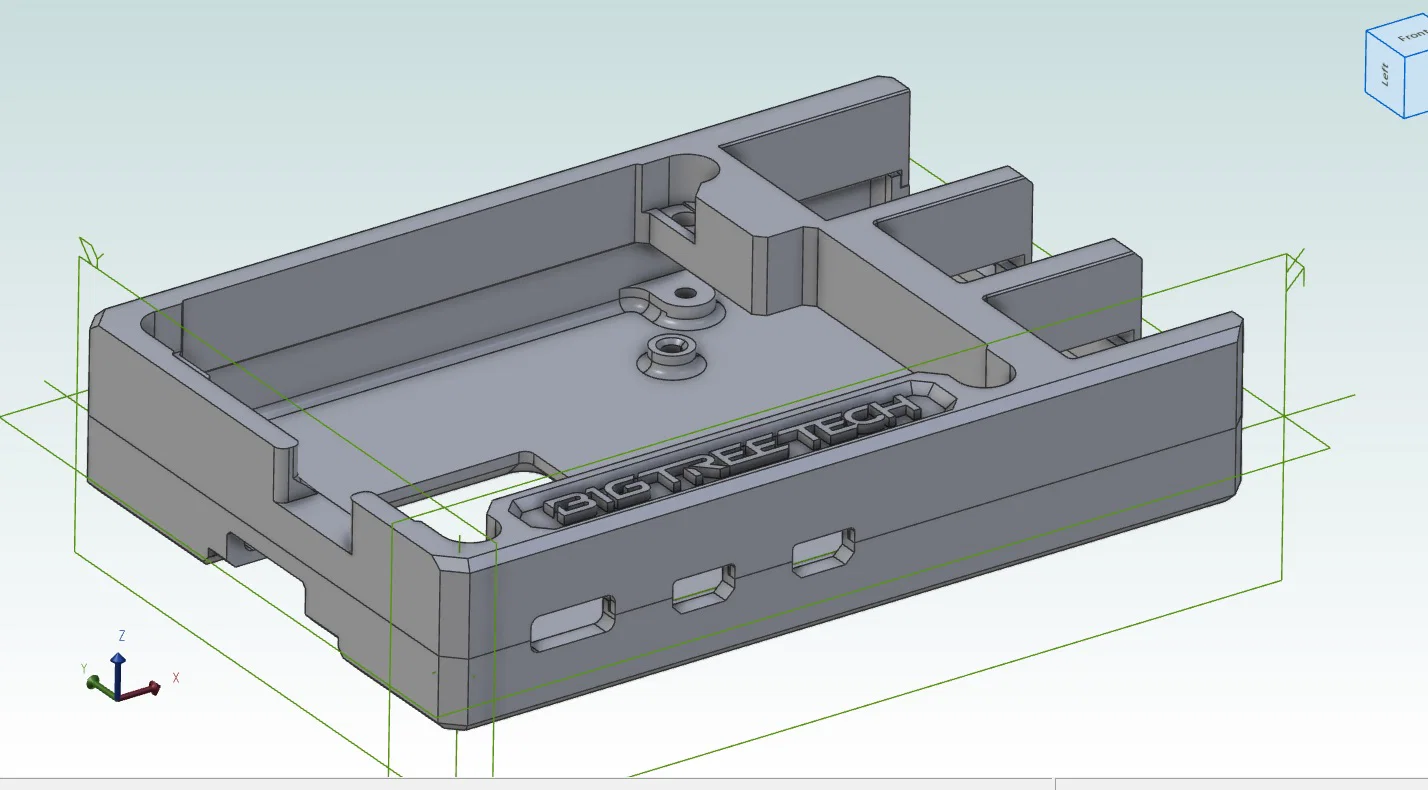

 Model này có supports tích hợp sẵn, in xong là bẻ/gỡ ra trước khi ráp.

Mình tối ưu thiết kế để in theo một hướng cụ thể; khi import vào slicer thì nó sẽ vào đúng orientation.

Model này có thể in mà không cần thêm supports từ slicer.

Bản remix khác của model này dùng cũng ổn, nhưng nó làm đầu vít nhô lên khỏi mặt trên của vỏ và cần vít dài hơn. Mình muốn giữ đầu vít âm (recessed), và vẫn dùng được đúng chiều dài vít zin đi kèm CB1, PI4B.

Mình cũng tăng đường kính các lỗ vít bên trong để nó khớp với đường kính lỗ bên ngoài, giúp ăn ren tốt hơn với vít thép m2.5. Mấy con vít nhựa nhỏ đi kèm Pi4B của mình có vẻ hơi nhỏ, và bị gãy khi mình thử siết ren vào các lỗ heatsink của model gốc.

Model này cần 4 vít m2.5x12mm cho các lỗ bên ngoài, thêm 2 vít m3x12 và 2 vít m3x10 cho heatsink.

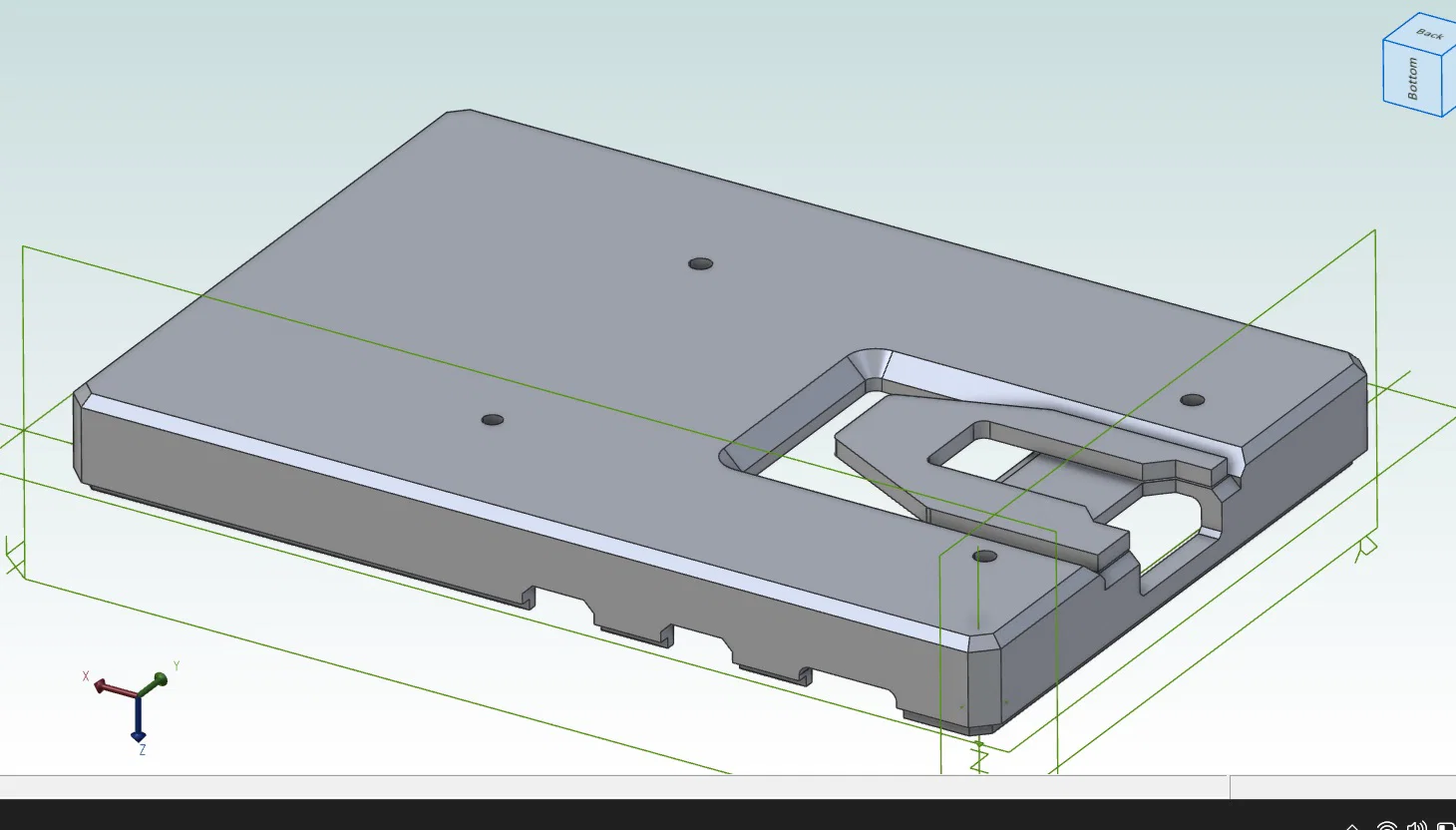

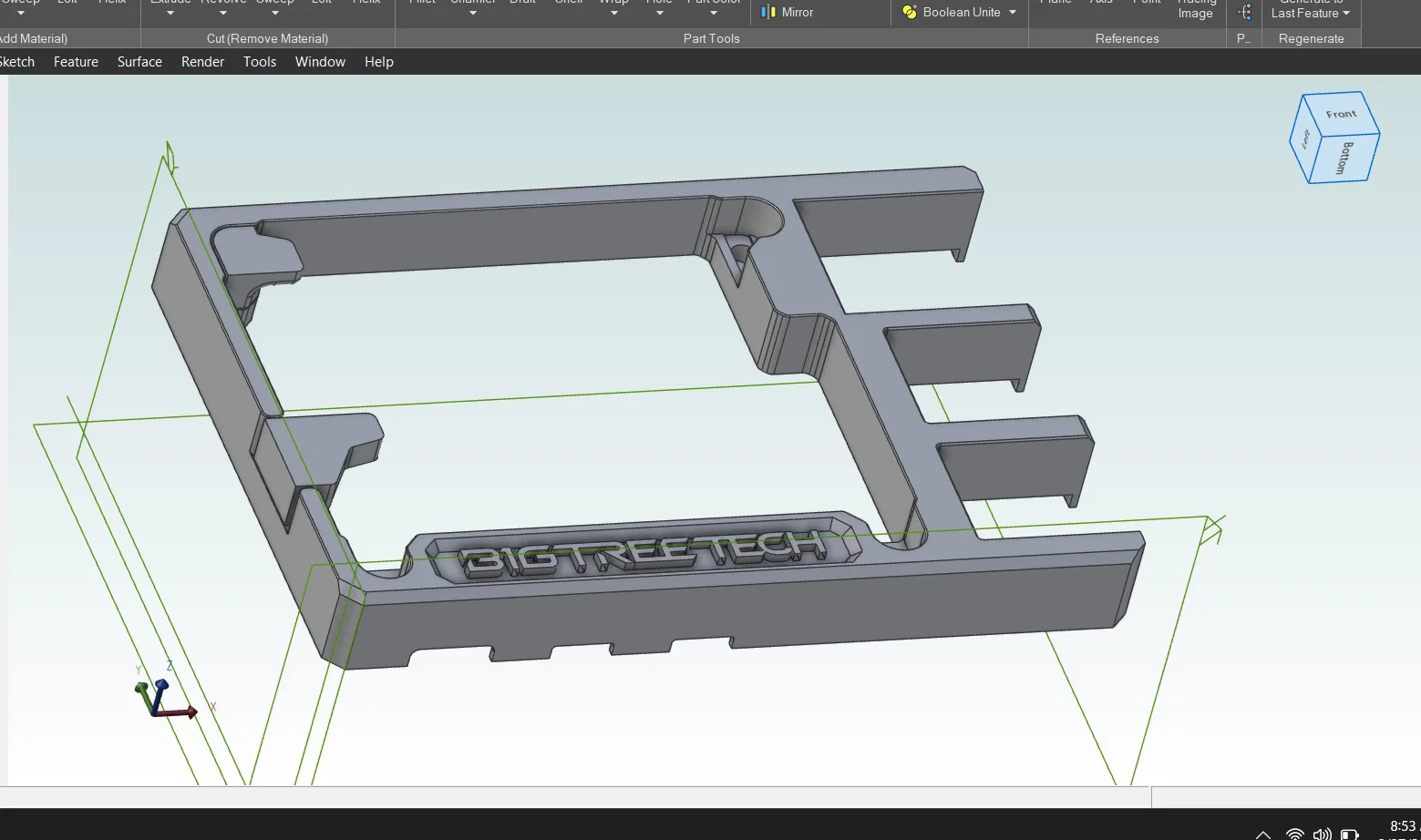

Các file .stl nên import vào slicer với các part đã đúng orientation sẵn. Nhưng để chắc ăn: nửa trên nên in với logo “BigTreeTech” úp xuống, áp vào build plate. Phần đáy nên in với khoang lớn hướng lên trên, và mặt phẳng áp xuống build plate.

Dùng layer 0.2mm thì supports sẽ có khe hở 0.2mm và sẽ bẻ ra khá nhẹ. Bạn có thể bật part cooling trong đoạn bridging và sẽ ra kết quả tốt.

Model này yêu cầu máy in của bạn phải được calibration ổn, nếu không lỗ vít có thể quá chặt và gây nứt. Nếu máy bạn hay in lỗ bị nhỏ hơn thiết kế, bạn có thể dùng mũi taro m2.5 bottom tap để taro lại lỗ.
