Nắp Luồn Dây Cáp Mỏng

Tác giả TheoFieber_1103940

Lượt tải
42
Lượt thích
2
Lượt coi
305

File 6 3,7 MB

  • Grommet_3mm_hole_1765650223.stlSTL · 659,8 KB
  • Grommet_2x_3mm_holes_1765650225.stlSTL · 688,9 KB
  • Grommet_light_hole_1765650226.stlSTL · 661,2 KB
  • Grommet_Bolt_1765650227.stlSTL · 702,5 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#82049
Danh mục
Đồ Gia Dụng
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

Tui muốn cái nắp luồn dây cáp nó tối giản nên tui tự thiết kế.

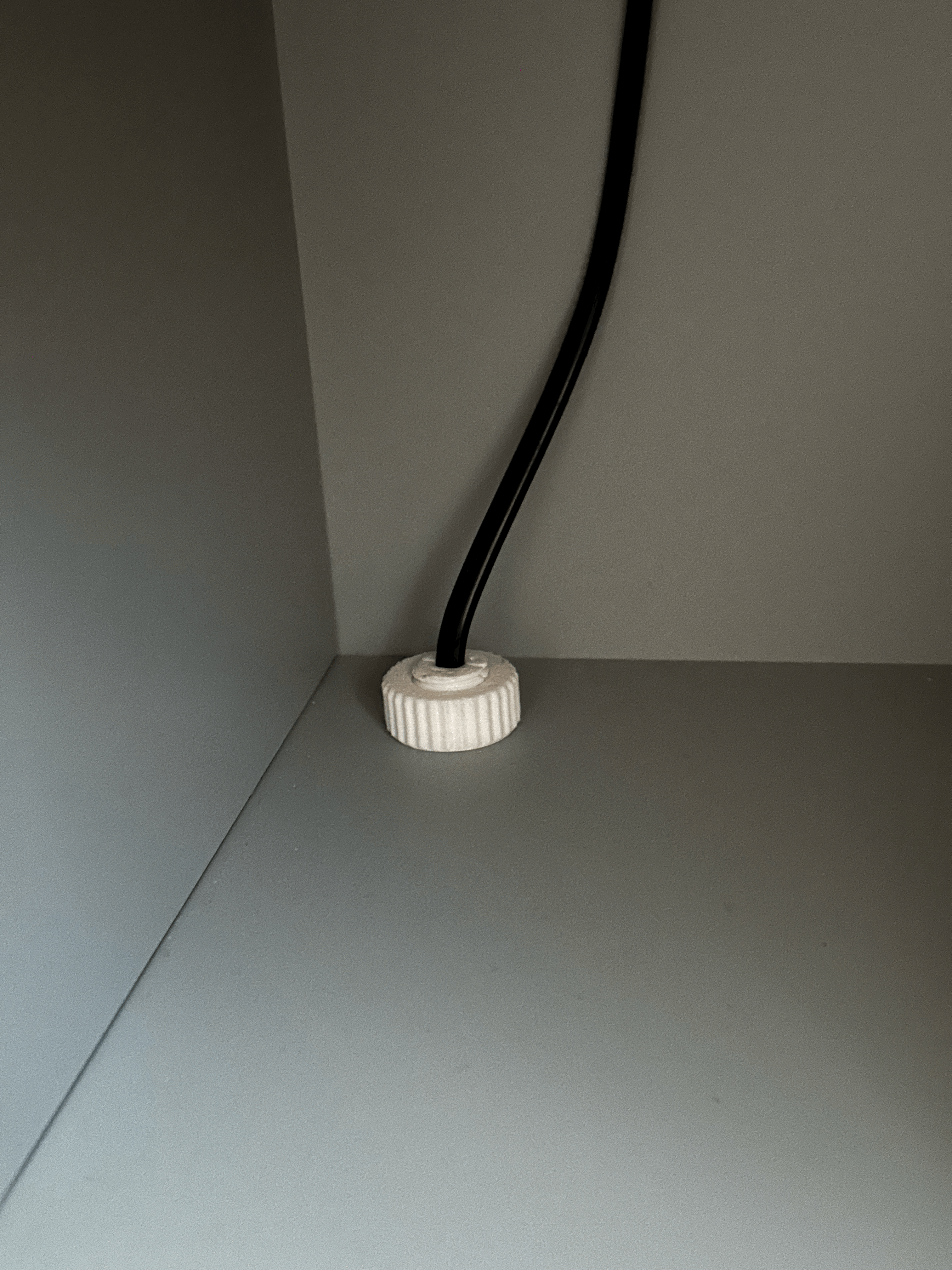

Nó được siết từ bên trong/dưới bàn hoặc nội thất của bạn. Bạn sẽ cần khoan một lỗ 15mm.

Nó in rất nhanh và đơn giản. Các dung sai rất lớn, nó sẽ vừa khít sau khi siết bằng tay. Tùy thuộc vào lực bạn đặt, dây cáp sẽ được giữ cố định để chắc chắn.

Nếu dây cáp của bạn quá lớn, bạn có thể thay đổi kích thước mô hình hoặc chỉ cần khoan lỗ grommet theo đường kính cụ thể của bạn.

Nếu bạn có cáp USB loại A cần đi qua bulong, tui đã thêm hai bulong có lỗ vuông.

  • Nhỏ: 13.5mm x 5.5mm (sạc Apple nhỏ nhất)
  • Lớn: 15mm x 7mm (sạc Apple lớn hơn cho đồng hồ Apple).

Đối với grommet, có 3 kích cỡ:

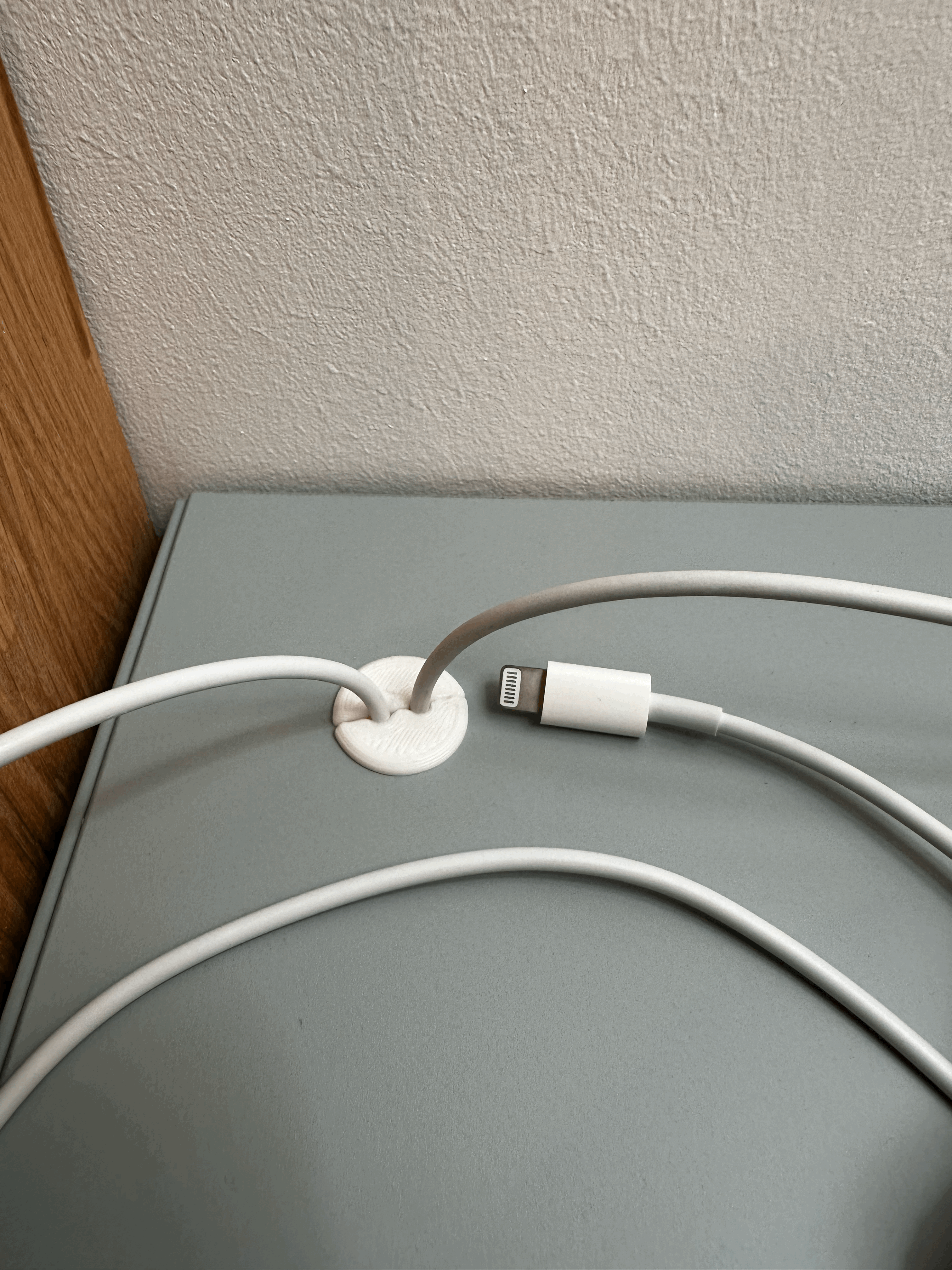

  • Lỗ 3mm vừa với sạc Apple lightning
  • 2 lỗ 3mm.

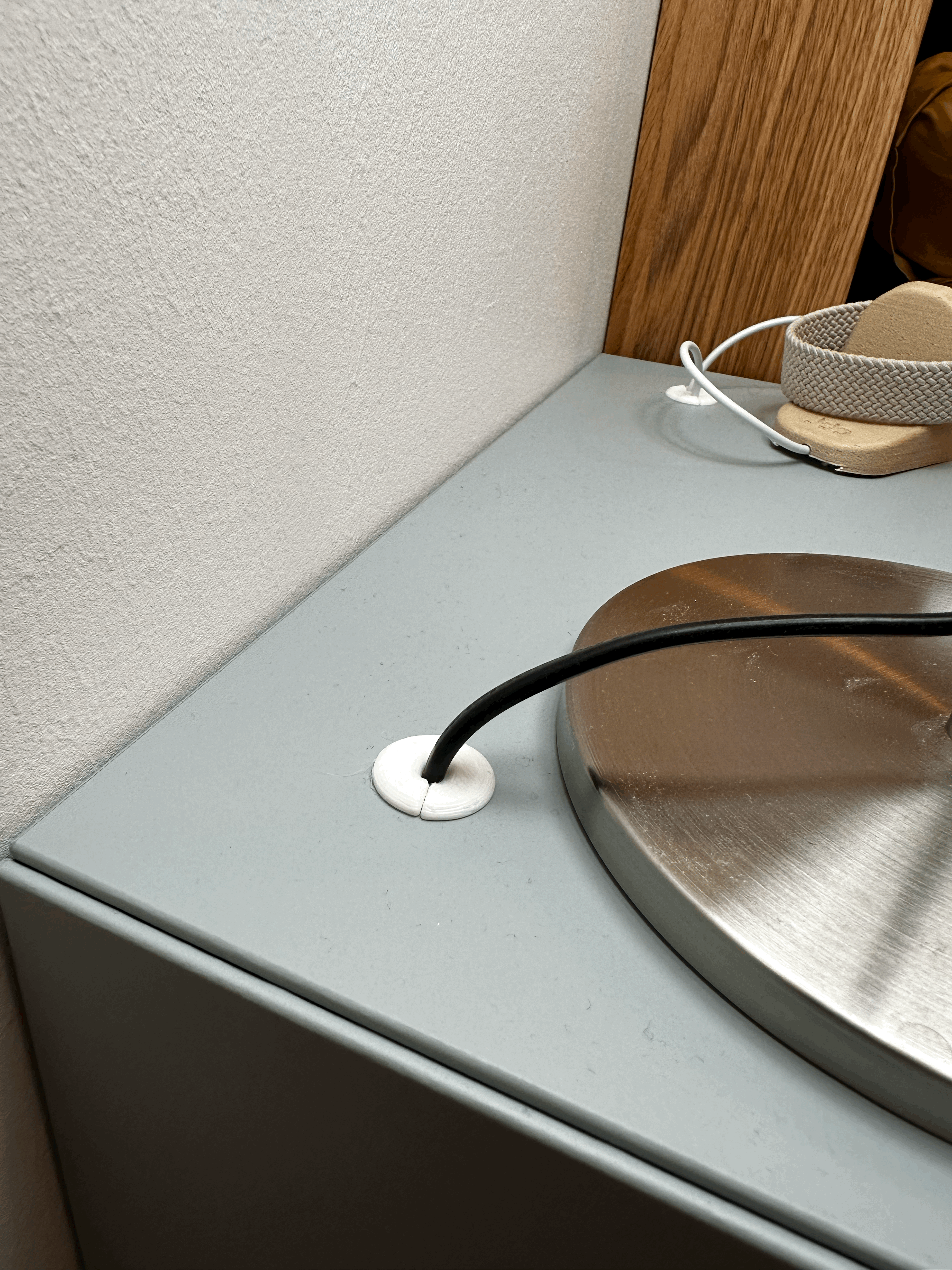

  • Và lỗ cho dây đèn. Nó vừa với dây Ikea của tui (khá chuẩn).

Grommet khá dài, bạn có thể cắt ngắn nó cho phù hợp với nhu cầu của mình, bằng cách cắt trong PrusaSlicer.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
6
Tổng dung lượng
3,7 MB
File lớn nhất
702,5 KB
