SawStop Overarm Divided Wye

Tác giả Ross_88426

Lượt tải
239
Lượt thích
36
Lượt coi
1.488

File 1 423,5 KB

  • SawStop_Overarm_Divided_Wye_1766187949.3mf3MF · 423,5 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

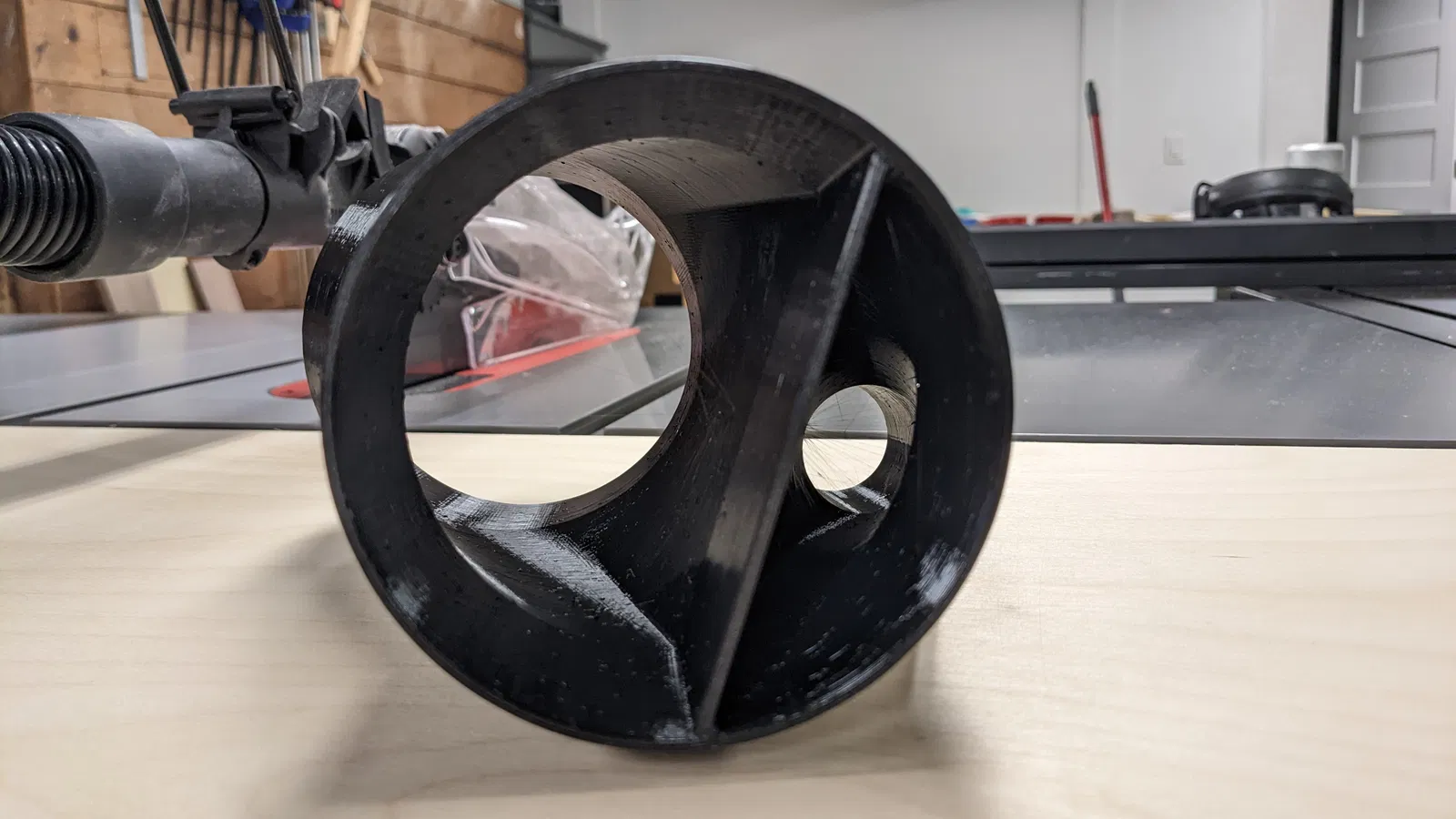

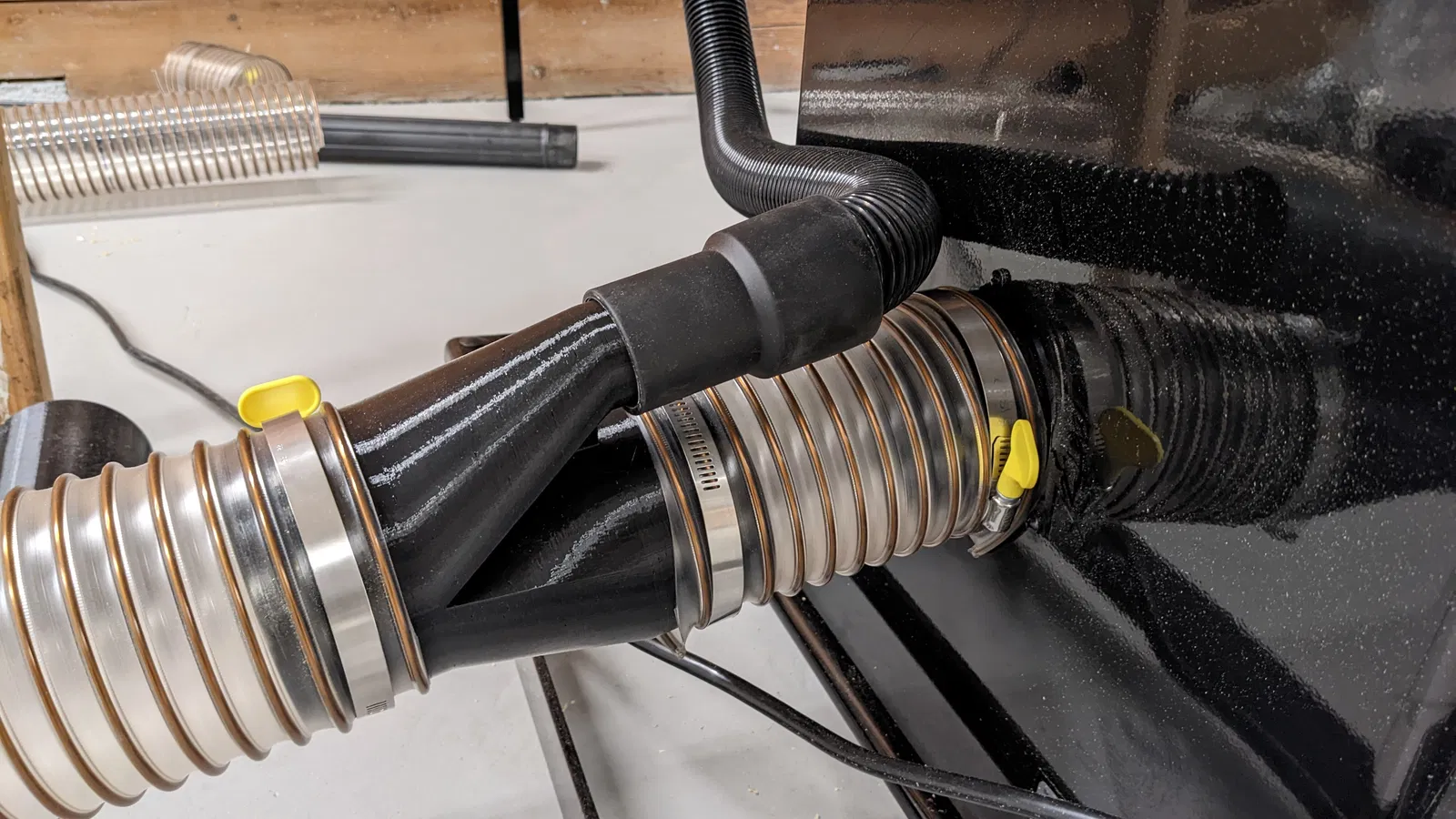

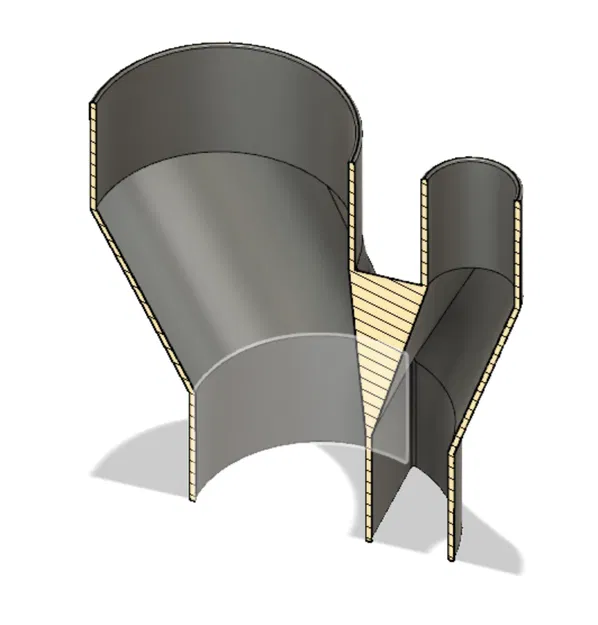

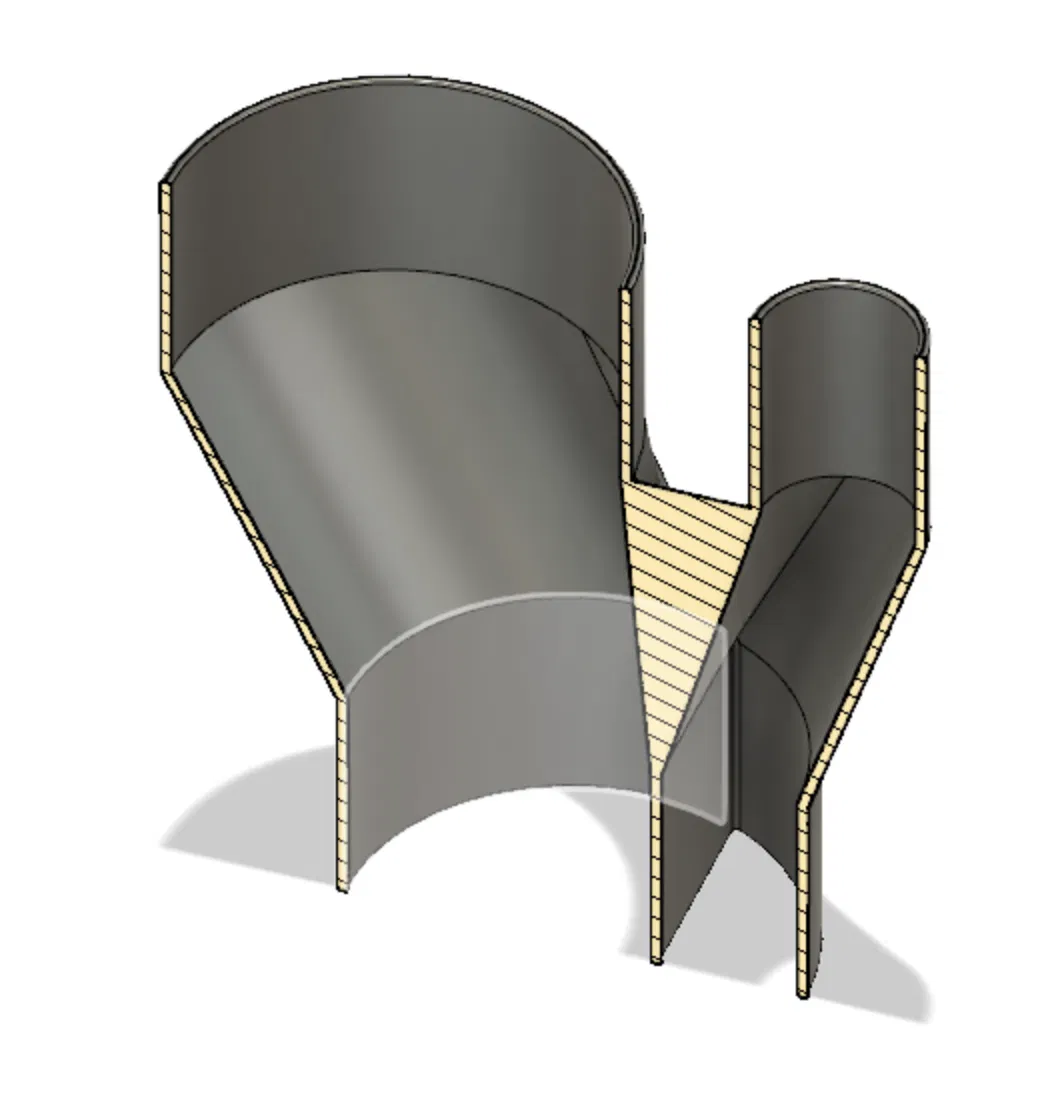

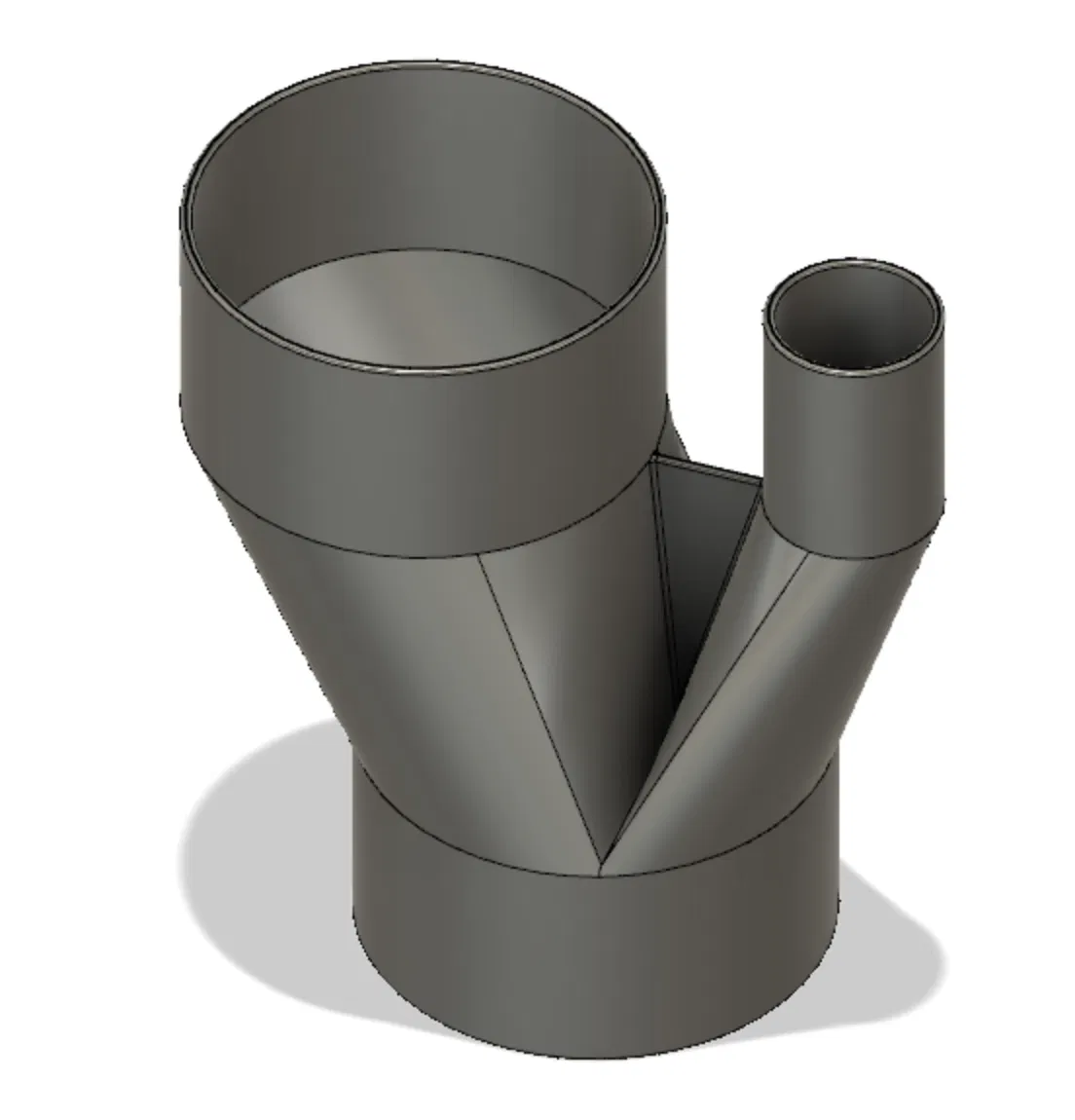

Một bộ chuyển đổi cải tiến cho bộ thu bụi cánh tay đòn SawStop PCS. Bộ chuyển đổi đi kèm với bộ thu bụi cánh tay đòn có một khúc cua 90 độ cứng nhắc, dẫn đến luồng khí kém hiệu quả đến cánh tay đòn và làm giảm luồng khí đến cưa. Thiết kế "Divided Wye" này khớp với các cổng của bộ chuyển đổi mặc định, nhưng có đường dẫn mượt mà hơn nhiều và chia luồng không khí tại đầu ra 4" theo cách ưu tiên hơn cho cánh tay đòn.

Kết quả là một đường dẫn mượt mà hơn cho bản thân cưa và tăng luồng khí đến cánh tay đòn. Trong thử nghiệm của tôi, tôi đã thấy cải thiện 11% về lf/phút cho cưa và 18% cho cánh tay đòn.

Bộ chia này không cần vật liệu hỗ trợ. Tôi khuyên bạn nên tăng số lớp vỏ lên ít nhất 4 để thành tường đặc và tránh phần ruột bên trong. Nó sẽ in nhanh hơn và tạo ra một cổng chắc chắn hơn. Tôi đã sử dụng vòi phun 0,6mm và chiều cao lớp 0,35mm, nhưng nó sẽ không quá nhạy cảm với các chi tiết miễn là bạn tránh phần ruột bên trong.

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mf
Số file mô hình
1
Tổng dung lượng
423,5 KB
File lớn nhất
423,5 KB
