Vít vặn kiểu GoPro - M4

Về dung sai.

Tôi đã định cỡ nó dựa trên dung sai của máy Prusa i3 MK3S+ của tôi. Khớp nối chặt đến mức bạn có thể cần dùng dụng cụ chuyên dụng như búa.

Về ốc vít.

Bất cứ khi nào tôi nói về ốc vít trên mô hình này, tôi thực sự đang nói về tiêu chuẩn DIN993. Trong trường hợp cụ thể của tôi, tôi đang sử dụng M4x16mm, nhưng bạn có thể sử dụng bất kỳ độ dài nào cần thiết.

Về lắp ráp.

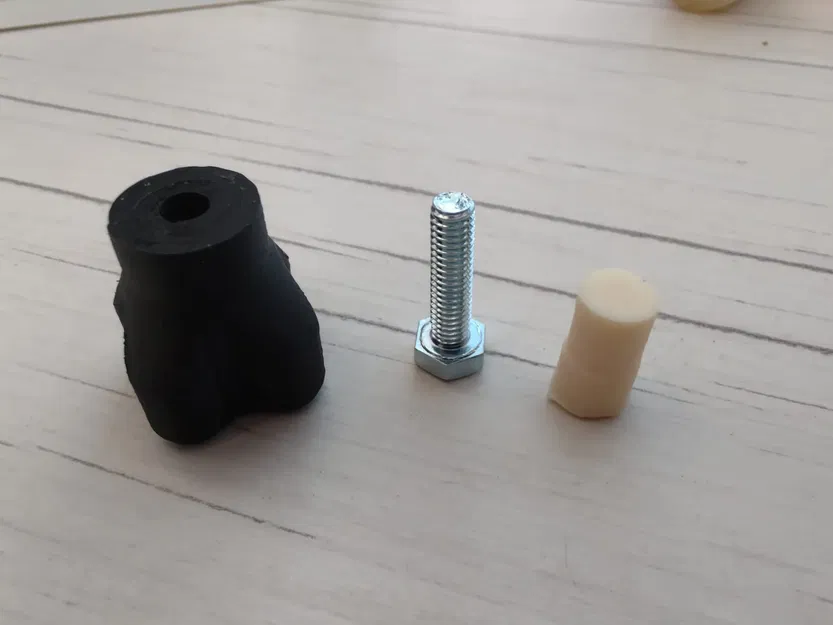

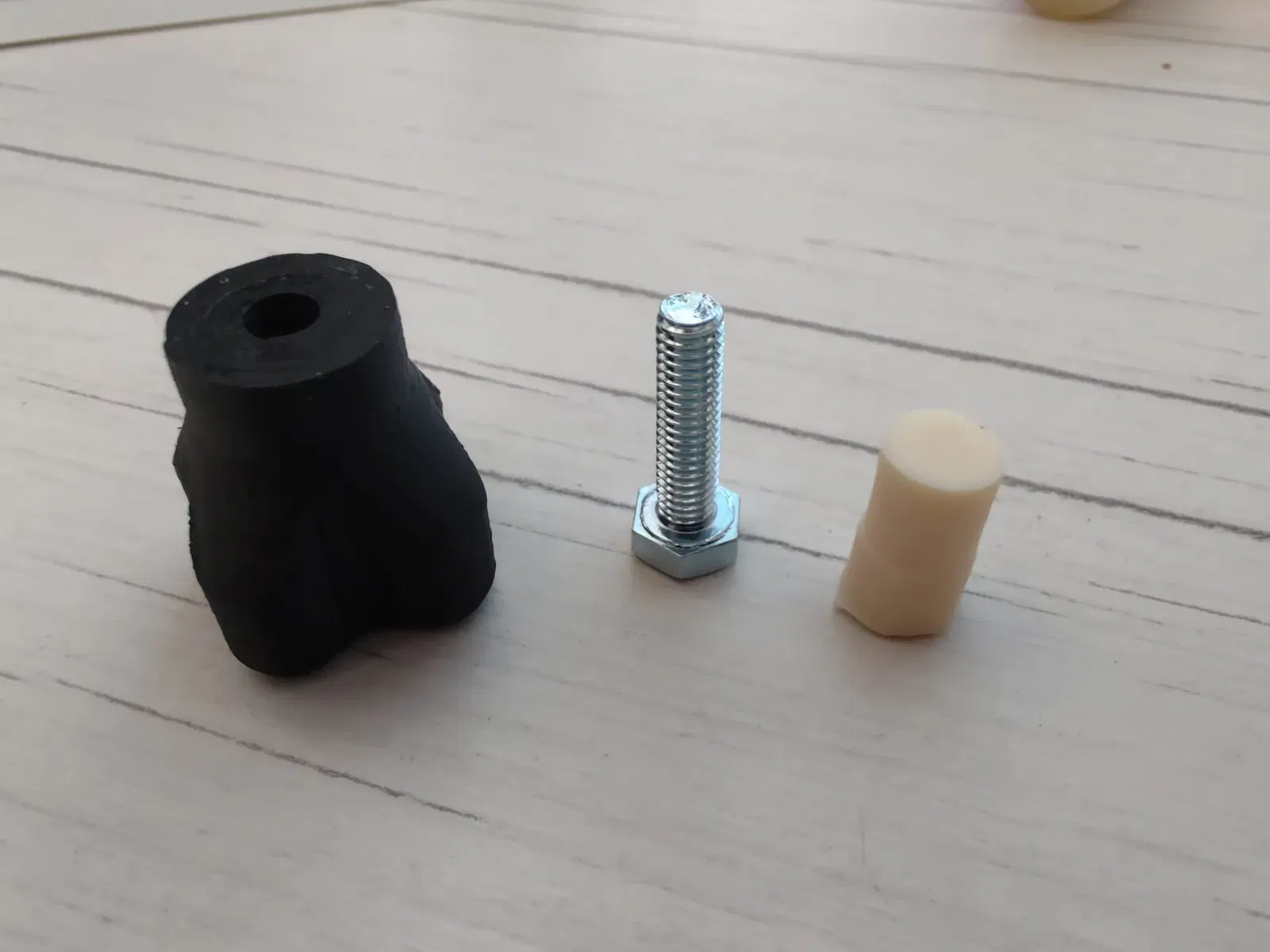

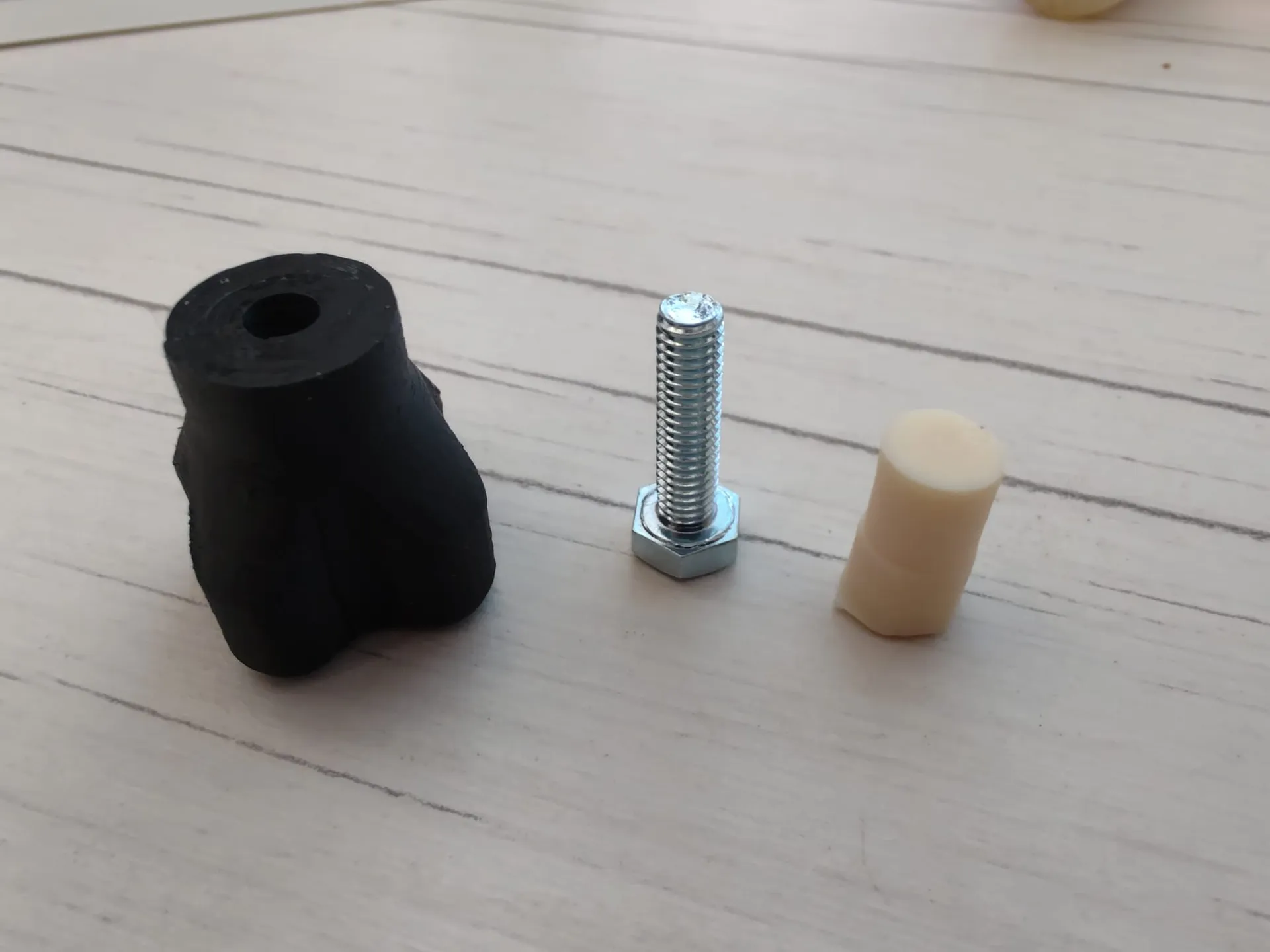

Đây là quy trình tôi đã thực hiện:

1. In các bộ phận ra! :D
2. In một hình trụ có lỗ rỗng đường kính khoảng 4.5mm. Đảm bảo nó đủ lớn ở bên ngoài để che bề mặt dưới của núm vặn. Ngoài ra, điều cần thiết là nó đủ cao để che ốc vít sau khi nó nhô ra khỏi núm vặn. Tạo một cái gì đó như thế này trực tiếp trong PrusaSlicer bằng hai hình trụ đơn giản có lẽ là đủ. Tuy nhiên, tôi cũng cung cấp tệp chính xác mà tôi đã sử dụng. Đơn giản chỉ cần sử dụng hình trụ hẹp làm thể tích âm.
   • Mẹo chuyên nghiệp: Bạn có thể in phiên bản ngắn của "xi lanh đóng búa" này để bạn có thể xếp chúng theo các cấu hình khác nhau để che các ốc vít có độ dài khác nhau nếu bạn có kế hoạch sử dụng chúng! Kết quả cuối cùng sẽ giống nhau.
3. Chọn độ dài ốc vít của bạn và luồn nó vào bên trong núm vặn. Nó có thể bị kẹt, nhưng với một chút lực từ dụng cụ như tua vít, bạn sẽ có thể xoay sở được.
4. Cố gắng đẩy nắp càng sâu càng tốt, căn chỉnh các cạnh của hình dạng lục giác. Một khi nó không còn di chuyển (trừ khi bạn có sức mạnh phi thường!), hãy lật ngược nó lại trên một bề mặt cứng, chẳng hạn như bàn.

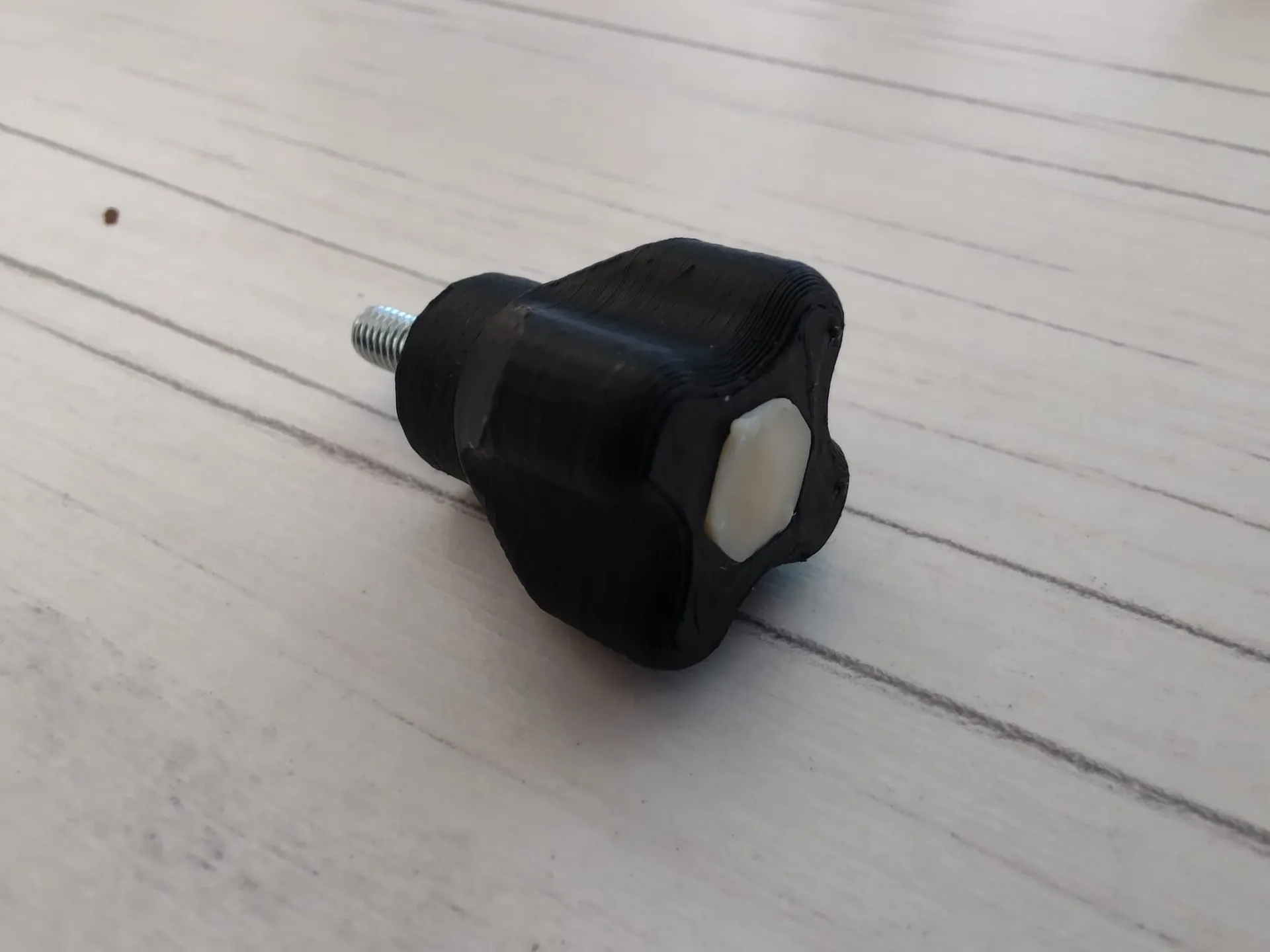

5. Ốc vít bây giờ sẽ hướng lên trên. Sau đó, đặt hình trụ đã đề cập ở trên lên ốc vít, che nó hoàn toàn. Nhẹ nhàng gõ vào đỉnh của xi lanh đóng búa cho đến khi bạn cảm thấy bề mặt nắp và núm vặn đã thẳng hàng.
6. Hoàn thành! Bạn có thể tái sử dụng hình trụ cho các núm vặn khác, miễn là chúng dành cho ốc vít M4 trở xuống. Nếu cần cho núm vặn M5, vui lòng điều chỉnh kích thước của hình trụ bên trong trong tệp.

Đó là tất cả! Chúc vui!
