Vỏ bảo vệ cho Geekworm X306 UPS shield và RPi Zero W

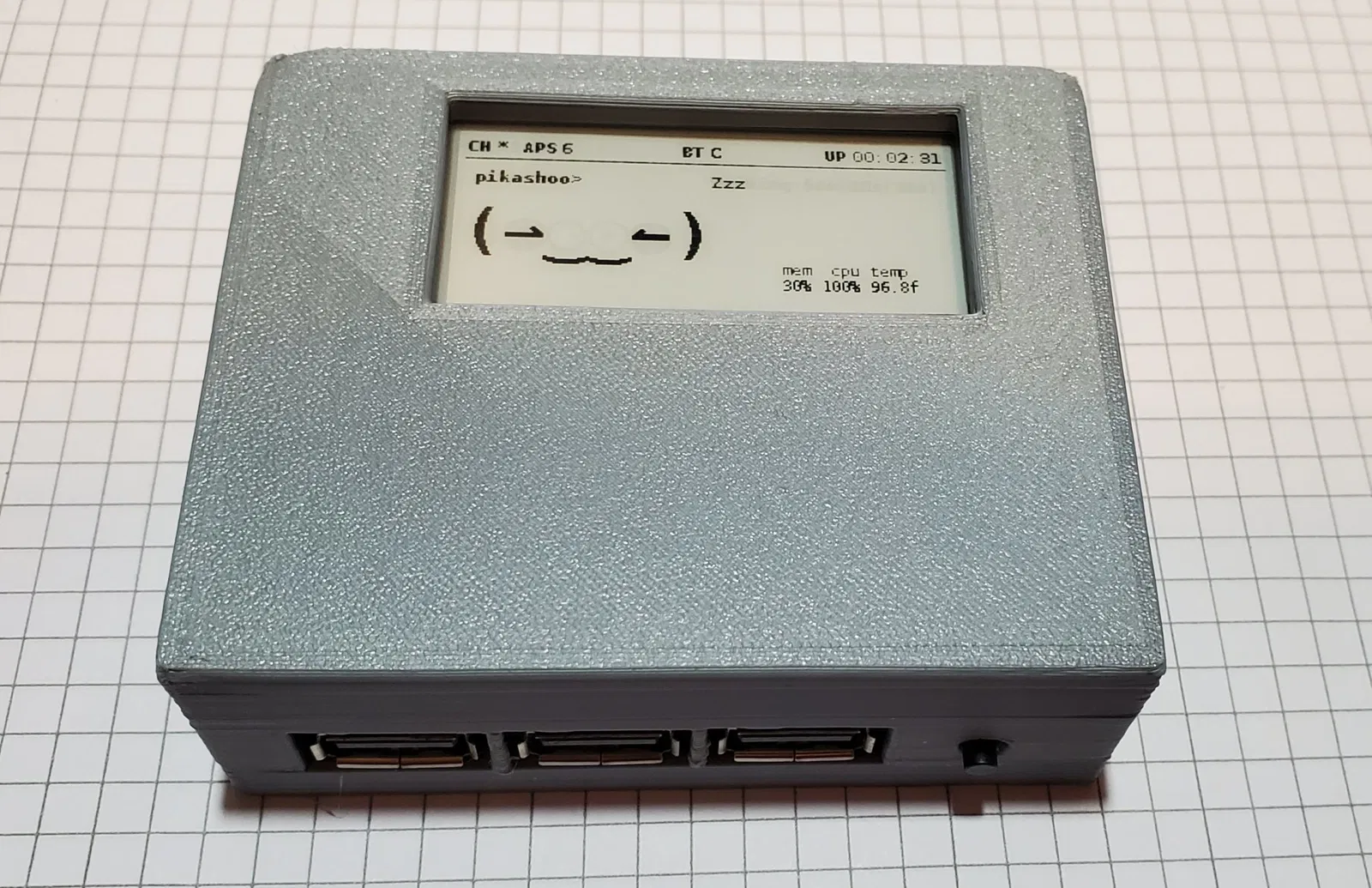

Tôi đã thiết kế vỏ này cho Geekworm X306 UPS shield. Nó cung cấp nguồn điện liên tục thông qua pin Li-Ion 18650. Bạn có thể cắm và rút cổng USB-C ở phía sau để sạc pin khi cần, mà không làm gián đoạn hoạt động của RPi Zero W.

Shield X306 được lắp vào trước, các cổng USB 2.0 được nghiêng một chút cho đến khi đặt đúng vào vị trí của chúng, sau đó đặt phẳng. Các vít để gắn shield vào vỏ là M2.3*5. Sử dụng 2 vít.

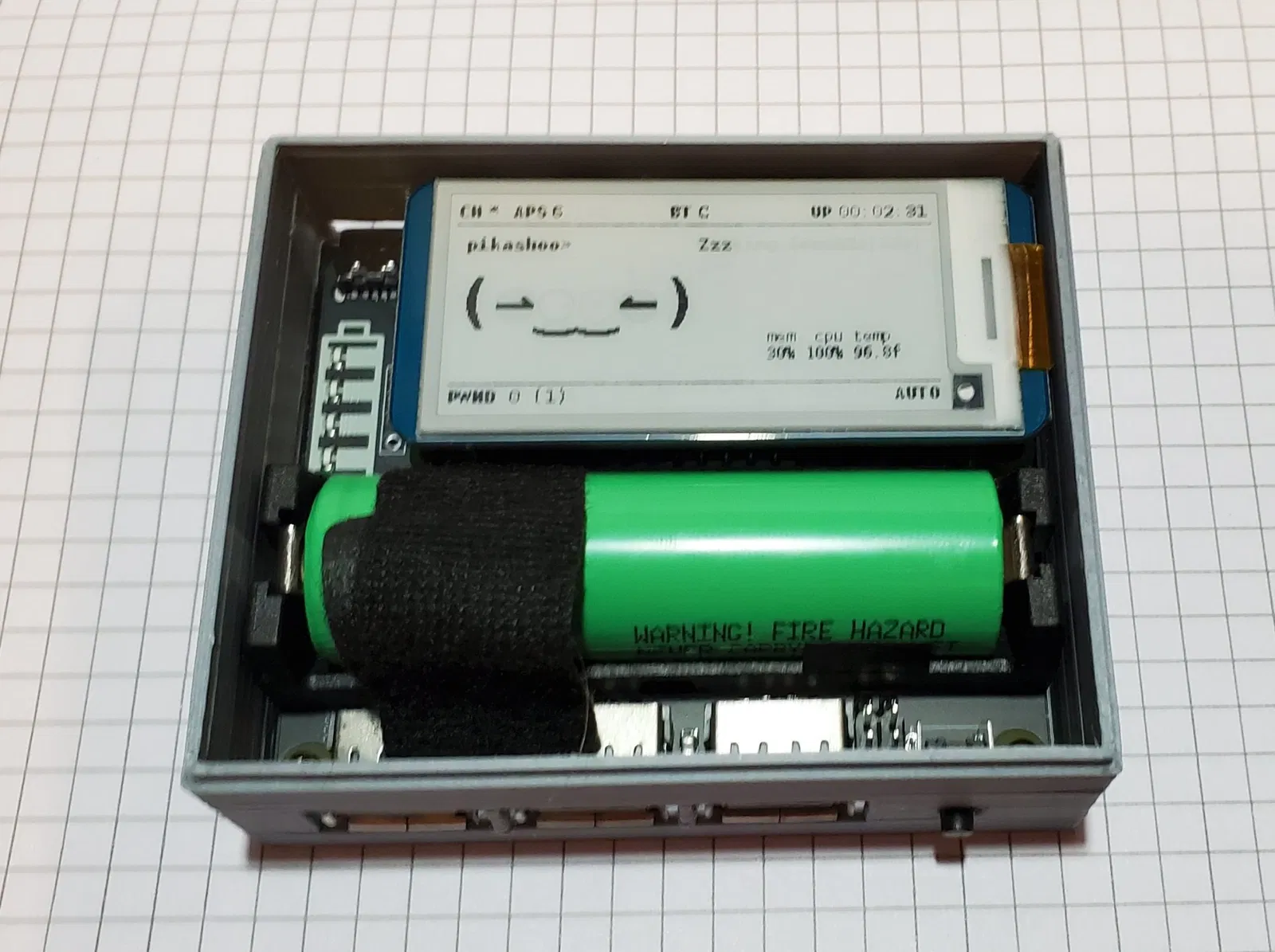

Sau đó, bạn gắn RPi Zero W vào shield, và sử dụng các vít đi kèm với shield để cố định RPi tại chỗ. Sử dụng 4 vít. Sau đó gắn màn hình e-ink vào RPi Zero W qua các chân cắm.

Có các khe mỏng ở hai bên của vỏ để xem Mức Sạc Pin (đèn LED xanh), và Trạng Thái Nguồn hiện tại (Đầy, Đang sạc, Được cấp điện). Xem video để biết thêm chi tiết.

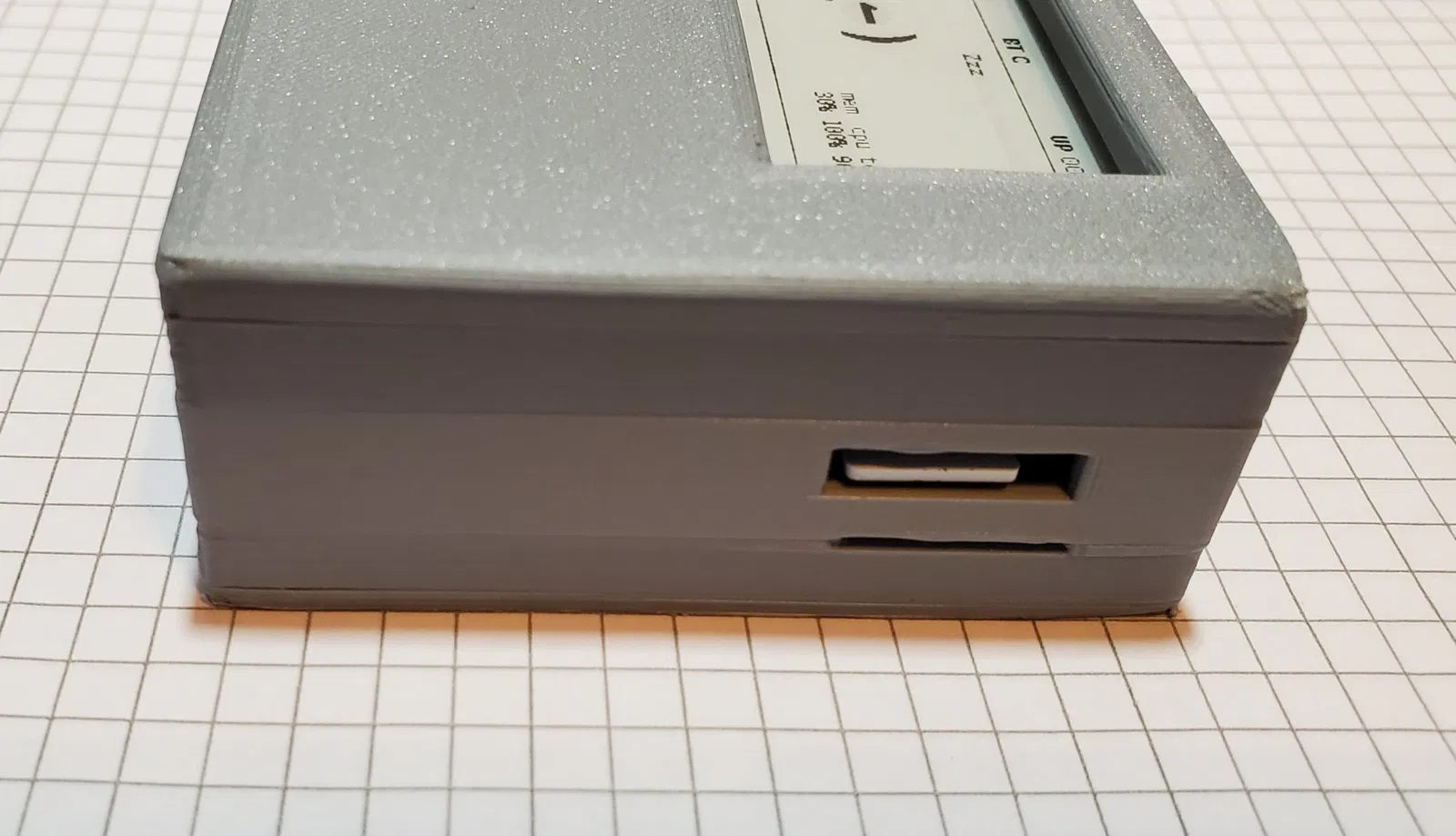

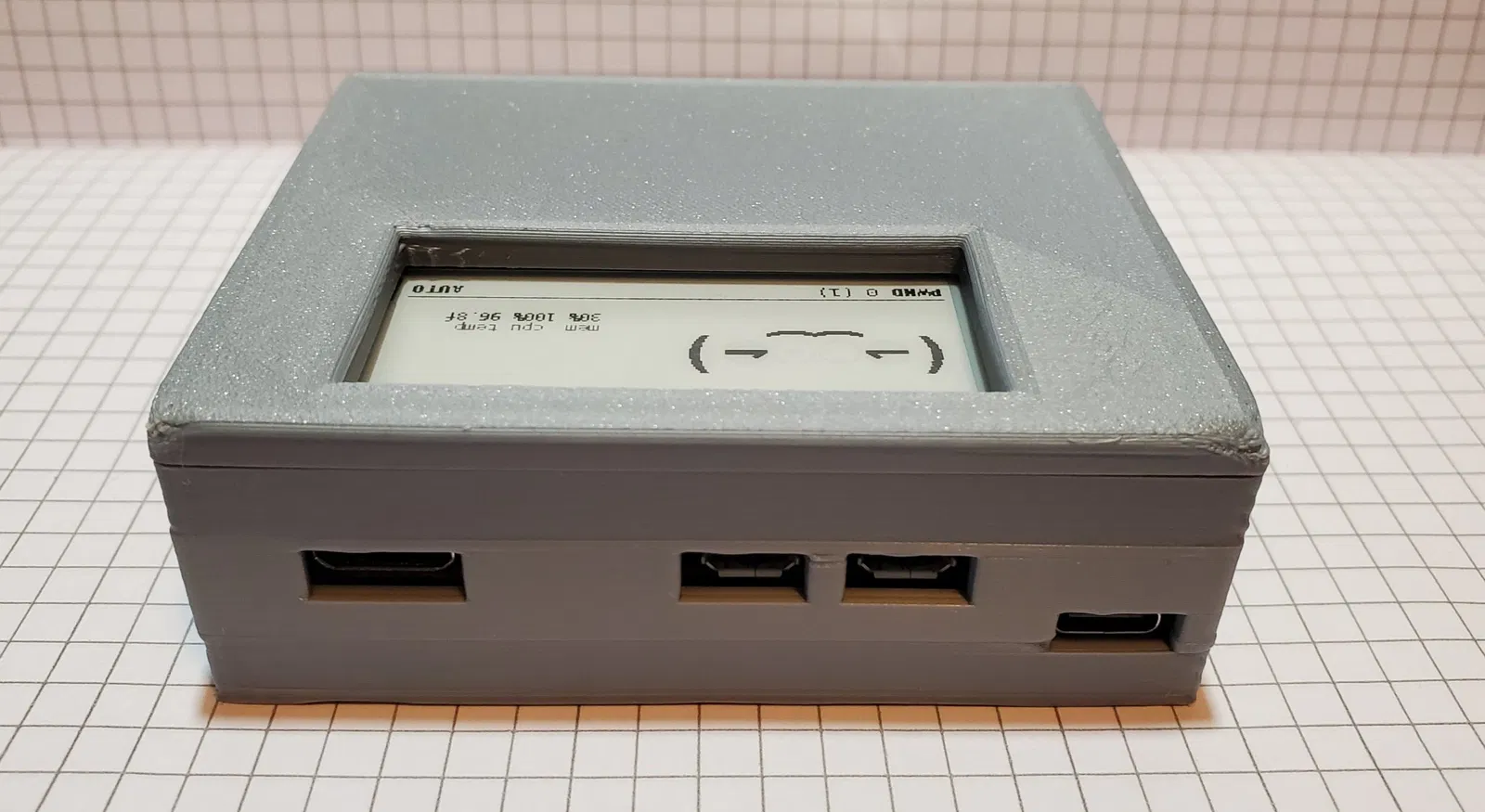

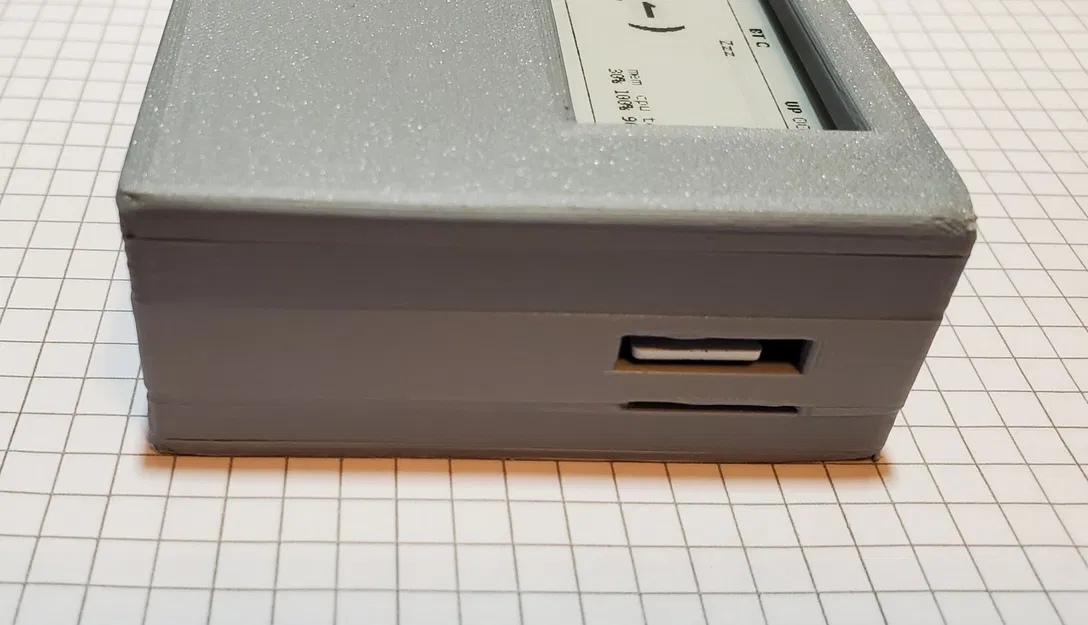

Có các khe cho tất cả các mục khác. USB, HDMI, thẻ SD, v.v.

Tùy thuộc vào máy in của bạn, bạn có thể muốn chạy các lớp 32-85 với tốc độ chậm hơn (50mm/s so với 250mm/s) để đảm bảo các cấu trúc dọc và cầu nối được in đúng cách và để giảm thiểu xử lý hậu kỳ. Nếu bạn làm như vậy, hỗ trợ sẽ không cần thiết.

Bản in trong hình ảnh/video được thực hiện ở độ phân giải .20mm với 30% độ đầy.

Tuyệt vời cho một thiết lập Pwnagotchi.

Bạn sẽ nhận thấy tôi đã dán một chút băng Tesa quanh pin. Nó giúp việc lấy pin ra dễ dàng hơn rất nhiều vì nó là một VỪA CHẶT.

Nếu bạn cần sửa đổi nắp hoặc vỏ, hãy cho tôi biết.

BOM

• Geekworm X306 UPS Shield (Pin 18650)
• RPi Zero W
• Waveshare E-Ink Display Hat 2.13inch V3 2-màu
• Pin 18650 đầu phẳng
• Bộ vít sửa laptop
• Sợi PLA Plus Inland
• Băng Tesa
