[V-Core 3] Ốp nguồn McAbra
Ốp nguồn cho bảng điều khiển phía sau của V-Core 3. Sử dụng ốc M5 để gắn kẹp và ốc M4 để gắn PSU. Cần ren nhiệt M3 và ốc M3 cho ốp. Phù hợp với PSU Meanwell RSP-200-24/320-24 và LRS. Có thể giấu SSR và dây cáp giường gọn gàng.
![[V-Core 3] Ốp nguồn McAbra - Image 1](https://ffc-cdn.b-cdn.netMain/uploads/public/692/1c1/6ac/6921c16acbff2472047453)
![[V-Core 3] Ốp nguồn McAbra - Image 2](https://ffc-cdn.b-cdn.netMain/uploads/public/692/1c1/6d8/6921c16d83127144994473)
![[V-Core 3] Ốp nguồn McAbra - Image 3](https://ffc-cdn.b-cdn.netMain/uploads/public/692/1c1/73e/6921c173e929c304404908)
Mô tả

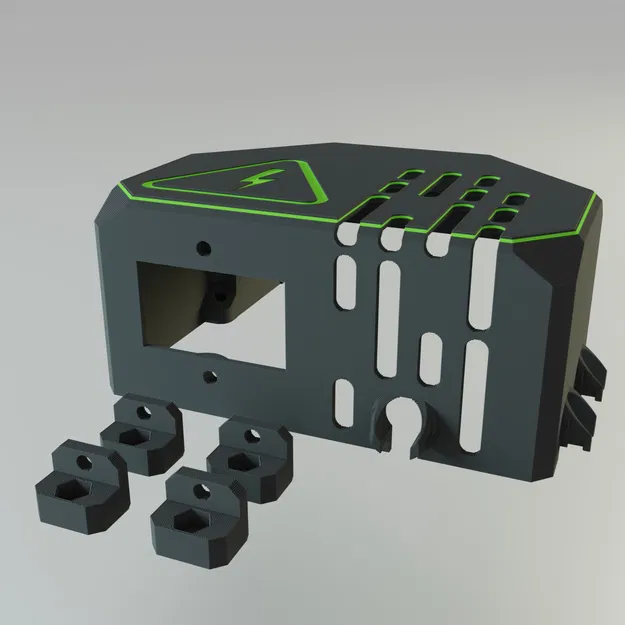

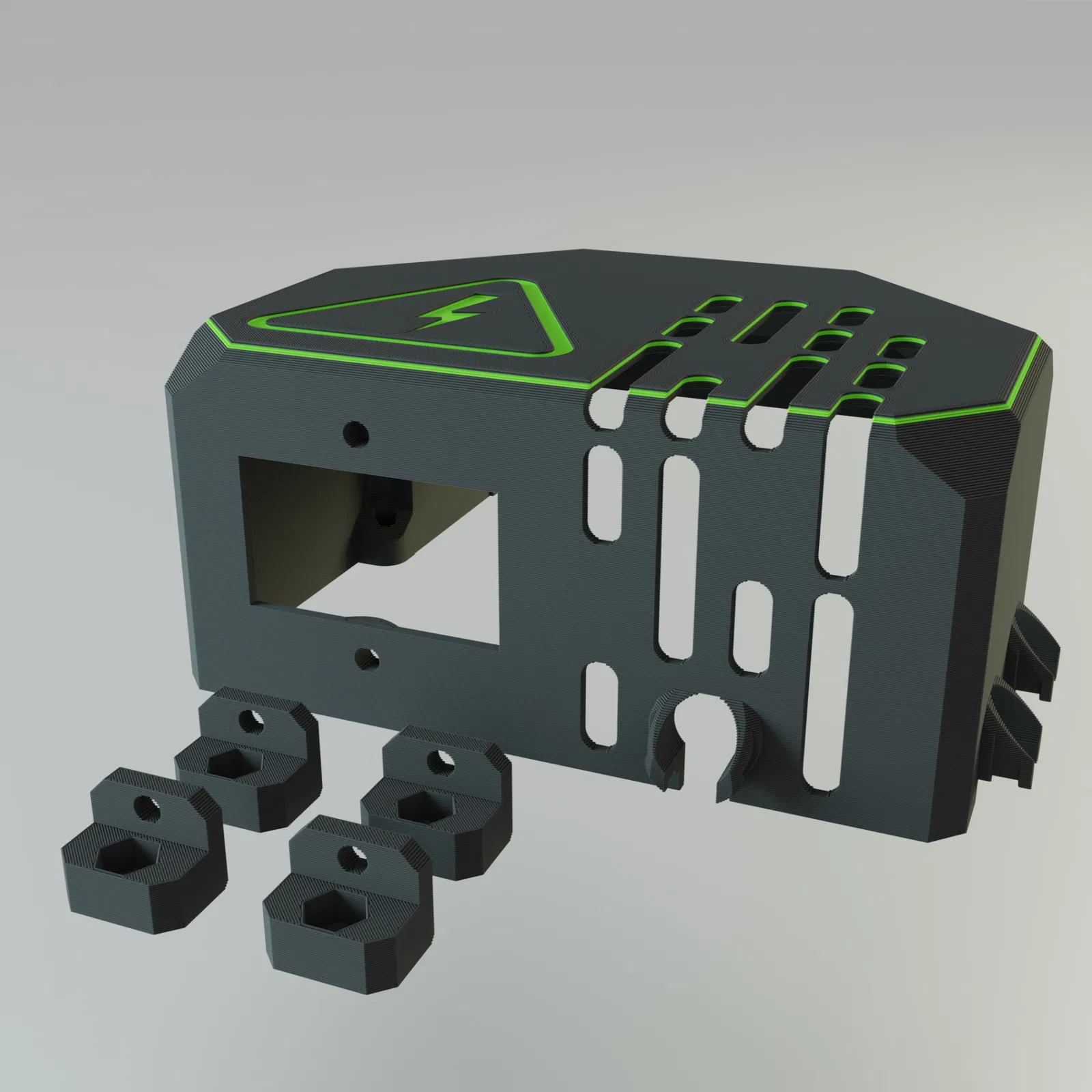

Cái ốp nguồn này được làm cho bảng điều khiển phía sau của V-Core 3. Bạn dùng ốc M5 để gắn các kẹp vào bảng và ốc M4 để gắn PSU vào kẹp. Bản thân ốp thì cần ren nhiệt M3 x D4.6 x L4.0 và ốc M3.

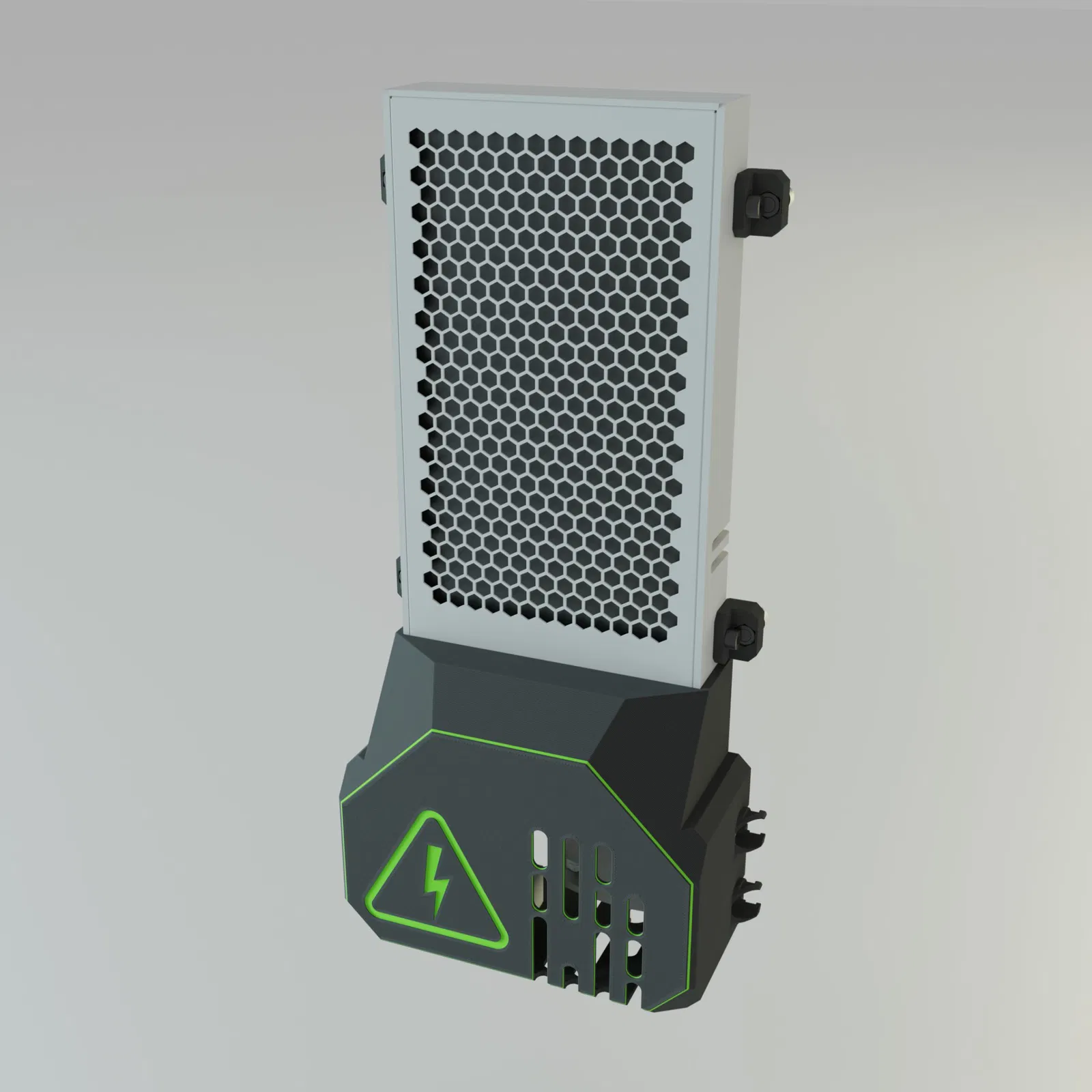

Tôi đã dùng nó với PSU Meanwell RSP-200-24 nhưng nó cũng có thể gắn vừa cho RSP-320-24 và các mẫu LRS tương tự.
File PDF đính kèm có thể giúp ích cho việc lắp ráp. In một nửa của nó trên giấy A4 sẽ cho phép bạn chiếu các lỗ lên bảng của bạn.

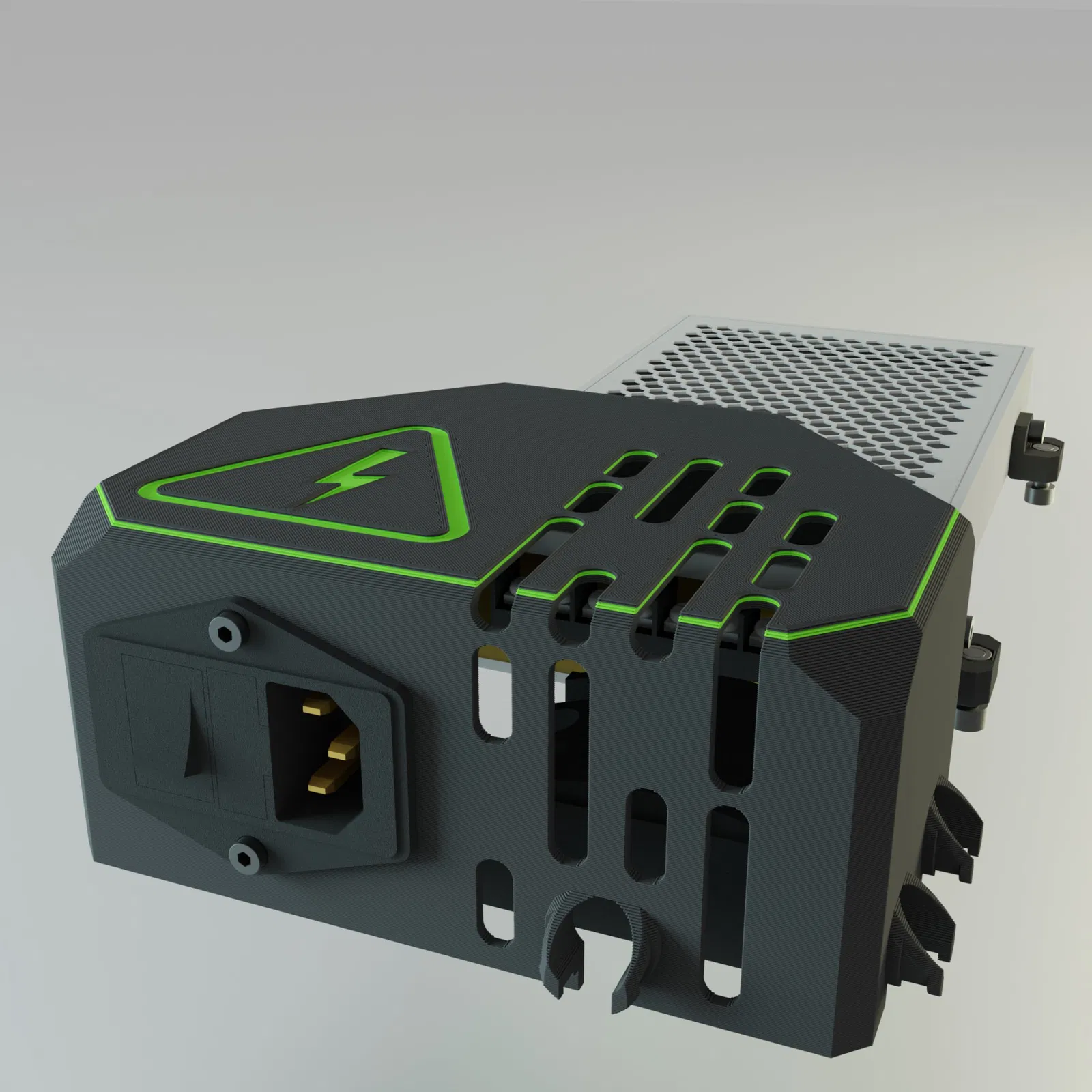

Bạn có thể giấu SSR ở đây và lỗ xuyên cho dây cáp giường, do đó giấu hết AC bên trong hộp.
Danh sách phần cứng (BOM)
| Mục | Số lượng | In được |
|---|---|---|
| Ốp che AC | 1 | Có |
| Kẹp PSU | 4 | Có |
| Ốc M5 x 12mm | 4 | Không |
| Ốc M4 x 8mm | 4 | Không |
| Ốc M3 x 12mm (dài hơn một chút cũng vừa) | 6 | Không |
| Ren nhiệt M3 x D4.6 x L4.0 | 6 | Không |
| Ổ cắm IEC | 1 | Không |
| Dây rút | 3-6 | Không |
Miễn trừ trách nhiệm, tôi không phải thợ điện, tôi không biết cái này có an toàn không. Hãy rất cẩn thận khi làm bất cứ điều gì với hoặc xung quanh dây điện AC.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
