Giá đỡ cuộn dây có thể điều chỉnh trọng lượng lên đến 2.3kg

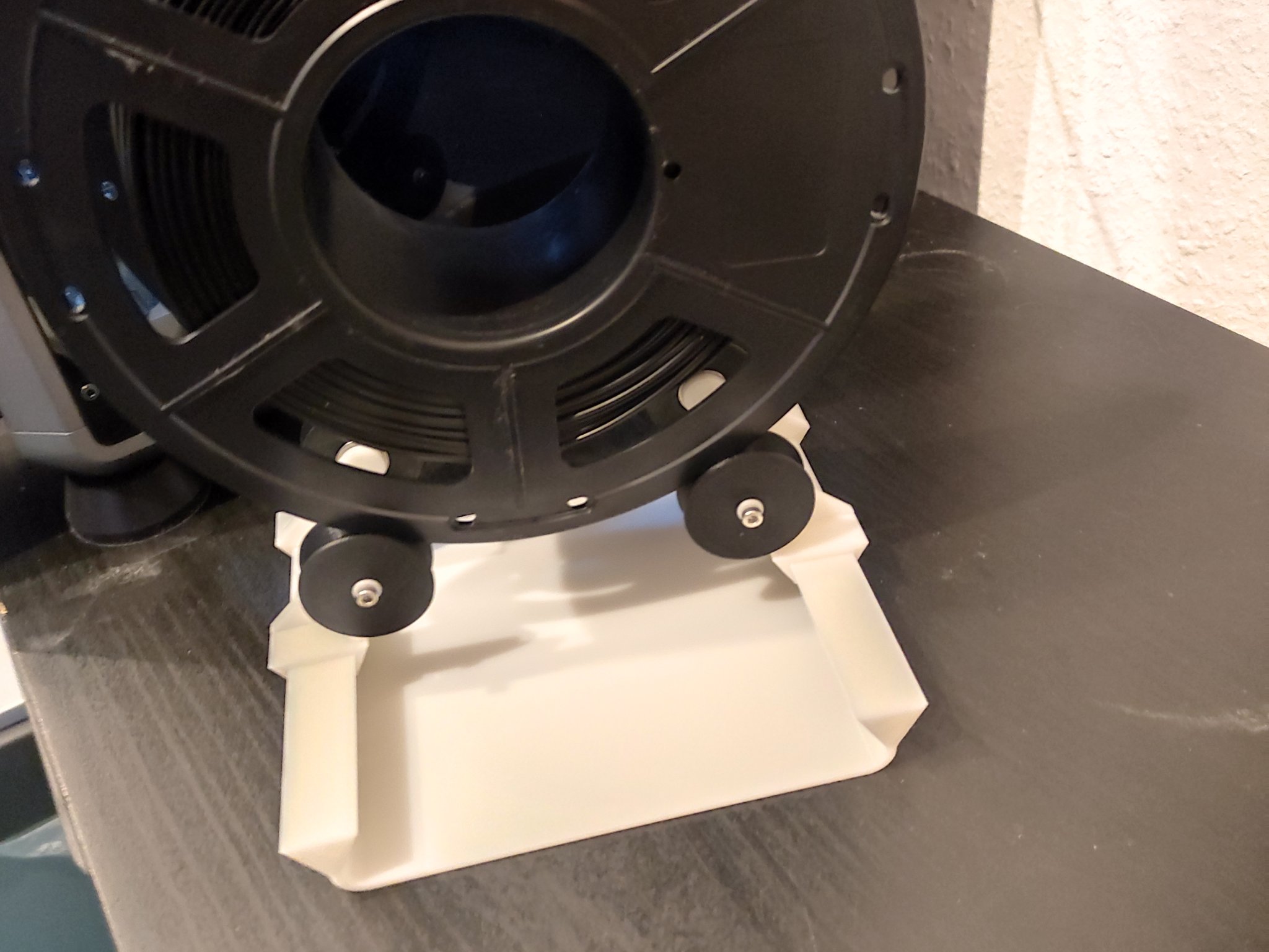

Bản chỉnh sửa của giá đỡ cuộn dây filament có thể điều chỉnh kích thước, chịu được trọng lượng lên đến 2.3kg. Sử dụng vòng bi f695 và không cần support. Các bộ phận in bao gồm đế, kẹp vòng bi, vít vòng bi. Bộ phận cơ khí cần vít M3 và vòng bi F695. Lắp ráp bằng cách ép vòng bi vào kẹp.
Mô tả
Đây là bản remix của thiết kế cho một giá đỡ cuộn dây có thể điều chỉnh kích thước từ @Mario.
Mình đã thay đổi loại vòng bi sang f695 vì mình có mấy cái còn dư từ đợt sửa máy in. Không cần Support.
Cần chuẩn bị:
Bộ phận in:
- 1x Đế
- 2x Kẹp vòng bi phải
- 2x Kẹp vòng bi trái
- 4x Vít vòng bi
- 4x Kẹp vòng bi
Bộ phận cơ khí:
- 4x Vít M3 ≤10mm
- 4x Vòng bi F695 2RS Lager 5134mm
Lưu ý khi lắp ráp: Đường kính trong của "Kẹp vòng bi" nhỏ hơn đường kính ngoài của vòng bi, do đó mục đích là ép vòng bi vào kẹp. Đặt vòng bi lên bàn và dùng lực ép con lăn lên vòng bi là đủ.
