Giá Đỡ Cuộn Sợi Nhựa Có Thể Điều Chỉnh

Xin chào mọi người,

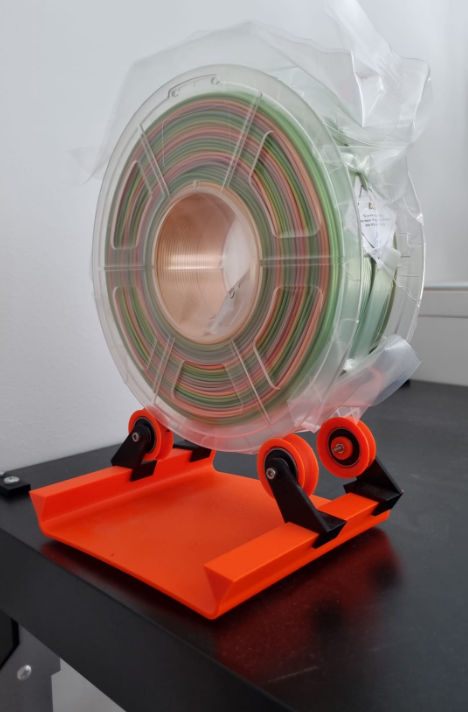

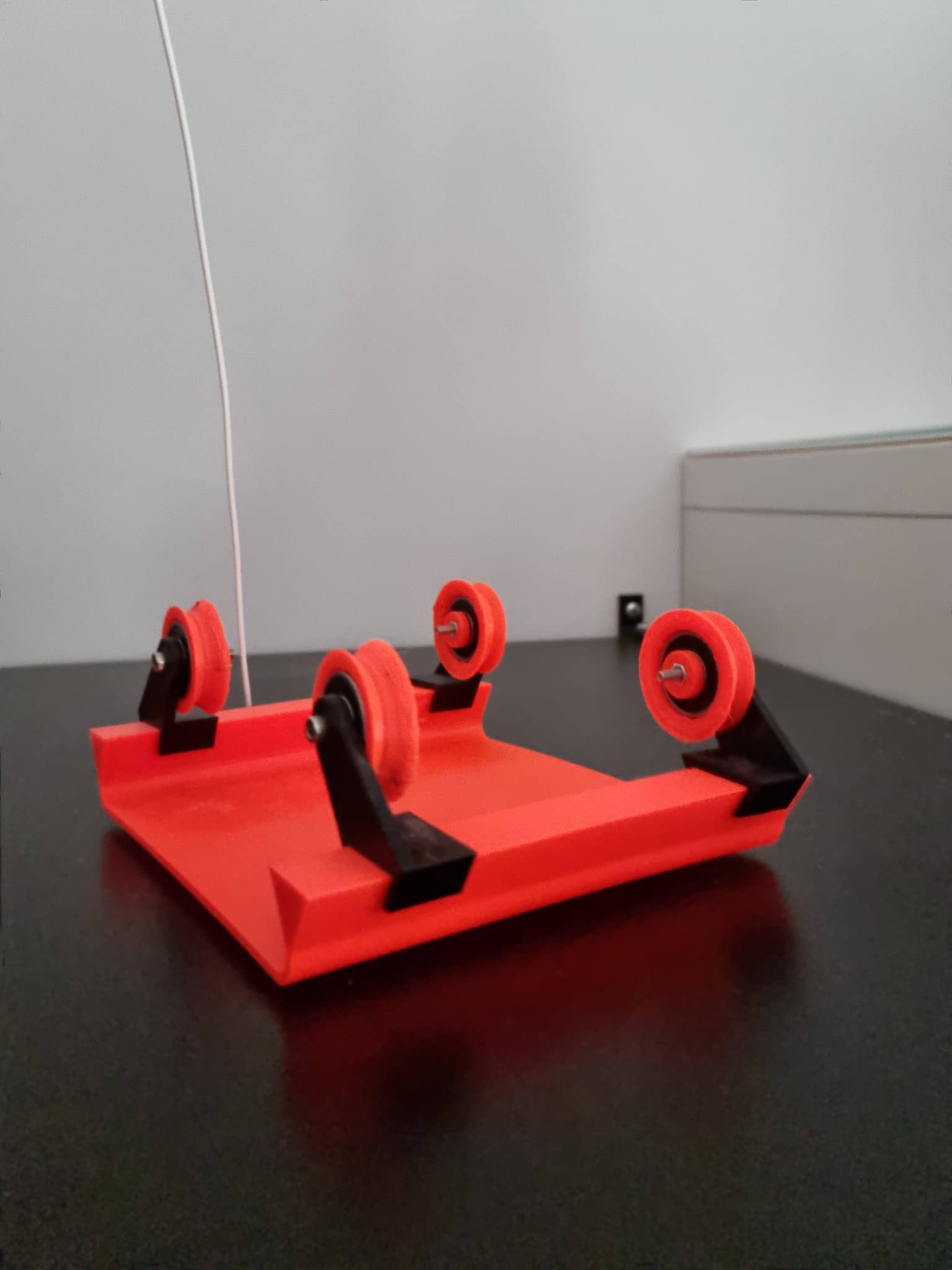

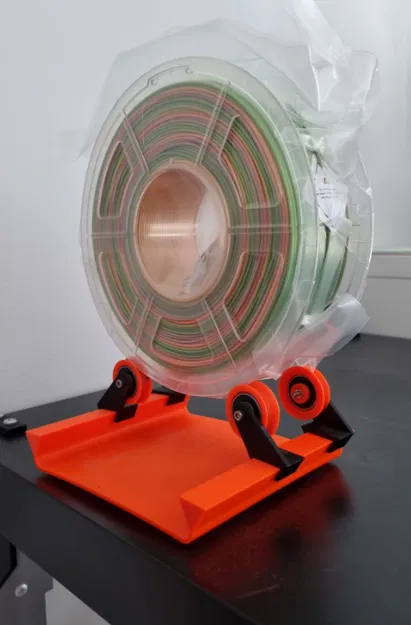

Thật không may là (gần như) mọi nhà sản xuất sợi nhựa đều có kích thước cuộn khác nhau (chiều rộng). Do đó, tôi đã tự thiết kế một giá đỡ cuộn có thể điều chỉnh. Mục tiêu của tôi là gắn nó lên trên thùng máy của mình mà không cần cố định vào đâu cả.

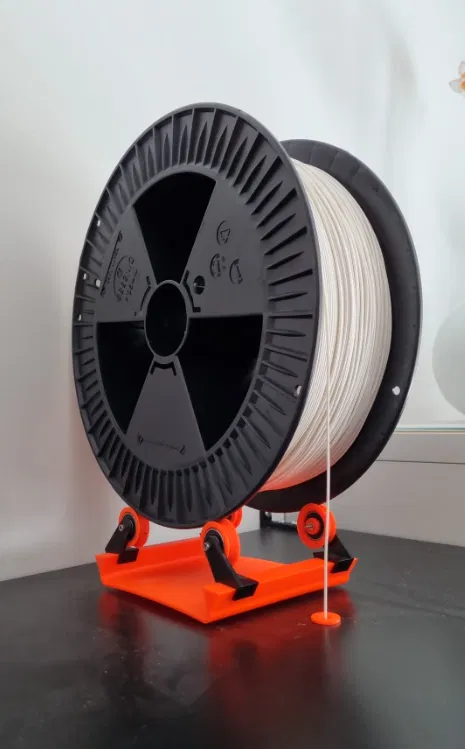

Giá đỡ này cũng hoạt động hoàn hảo với các cuộn 2.5kg (Ø300mm).

Bạn cần:

Bộ phận in:

• 1x Tấm đế
• 2x Kẹp ổ bi phải
• 2x Kẹp ổ bi trái
• 4x Vít ổ bi
• 4x Kẹp ổ bi

Bộ phận cơ khí:

• 4x Vít M3 >14mm
• 4x Đai ốc M3
• 4x Ổ bi 608 2RS 8x22x7mm

Lưu ý khi lắp ráp: Đường kính bên trong của “Kẹp ổ bi” nhỏ hơn đường kính bên ngoài của ổ bi, do đó, bạn cần ép chặt ổ bi vào kẹp (tôi đã dùng máy nén).

Chúc bạn in vui vẻ :)
