Chân đế đứng cho Raspberry Pi 4 và SSD (Dạng tham số)

Tác giả romn_520611

Lượt tải
58
Lượt thích
6
Lượt coi
687
Bản remix
1
Tải tất cả (.zip)· 3 file · 68,6 KB· 68,6 KB

File 3 68,6 KB

  • pi_ssd_vertical_1765648067.scadSCAD · 1,6 KB
  • pi_ssd_vertical_standard_ssd_1765648068.stlSTL · 33,5 KB
  • pi_ssd_vertical_samsung_t7_1765648069.stlSTL · 33,5 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Thông tin

Mã mẫu
#78597
Danh mục
DIY
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

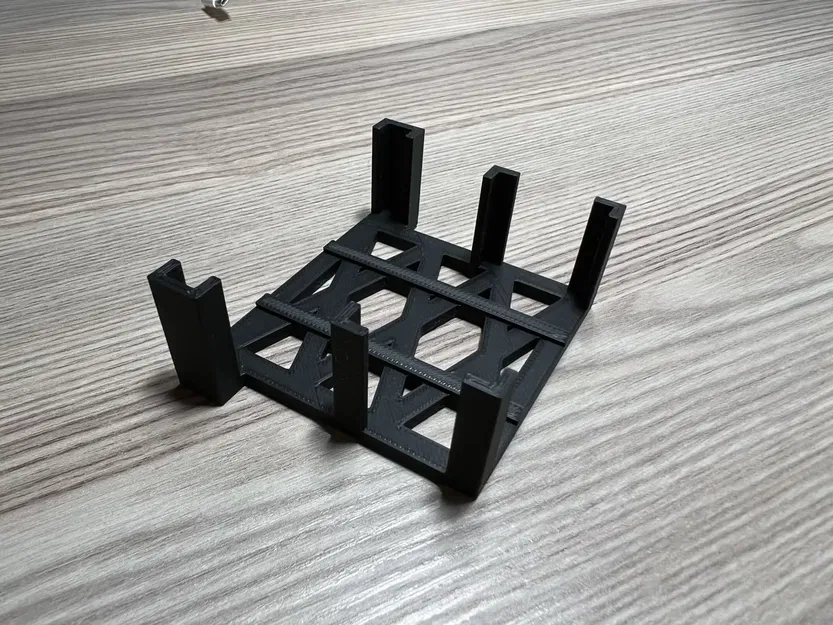

Chân đế đứng dạng tham số cho Raspberry Pi 4 dùng vỏ Armadillo và bất kỳ ổ SSD nào.

Bao gồm các mẫu cho:

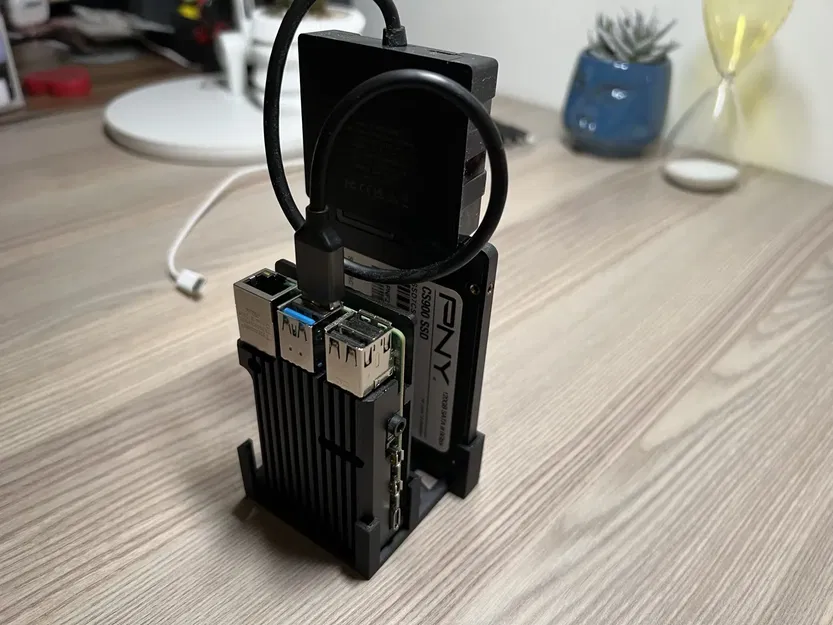

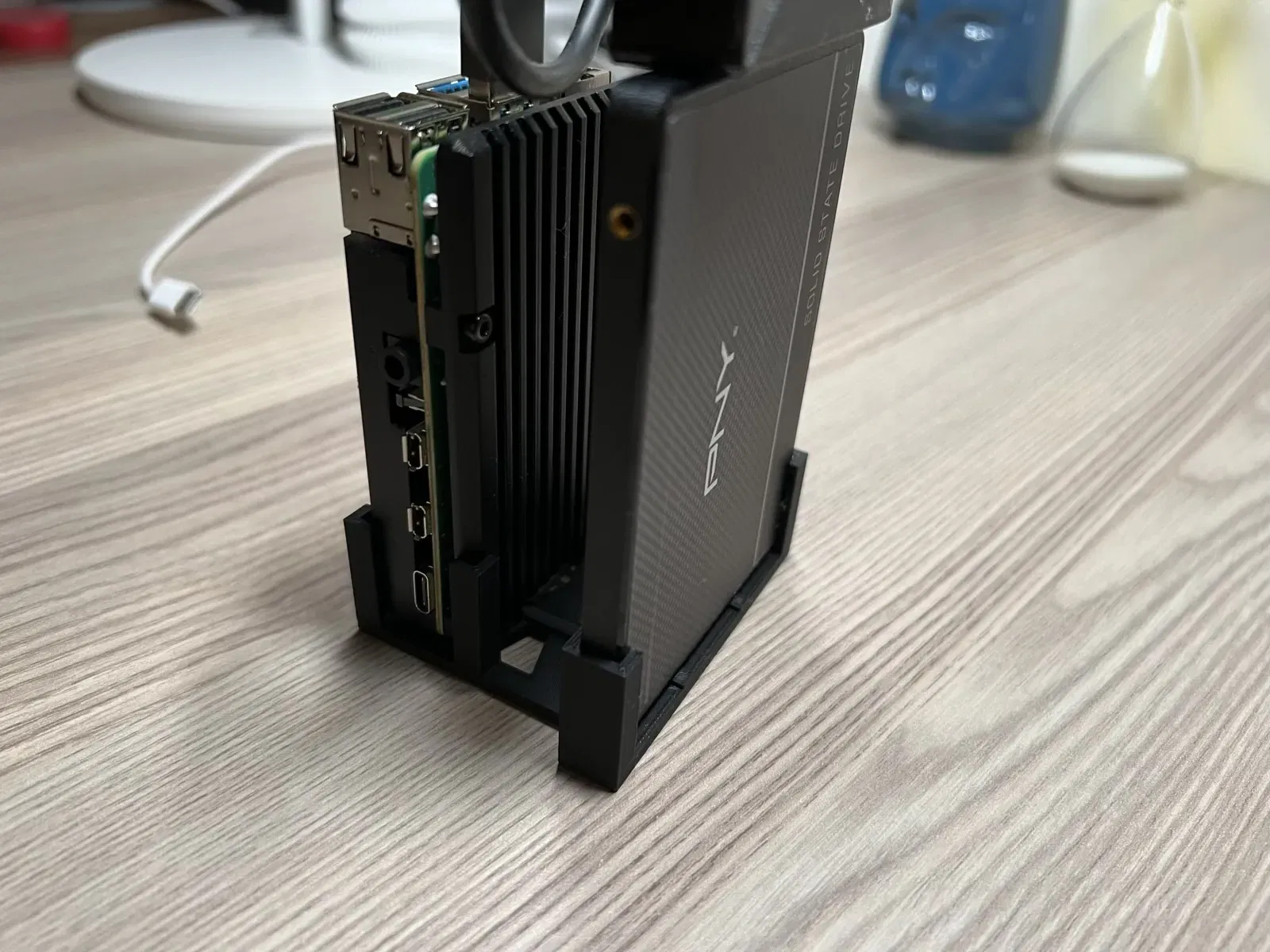

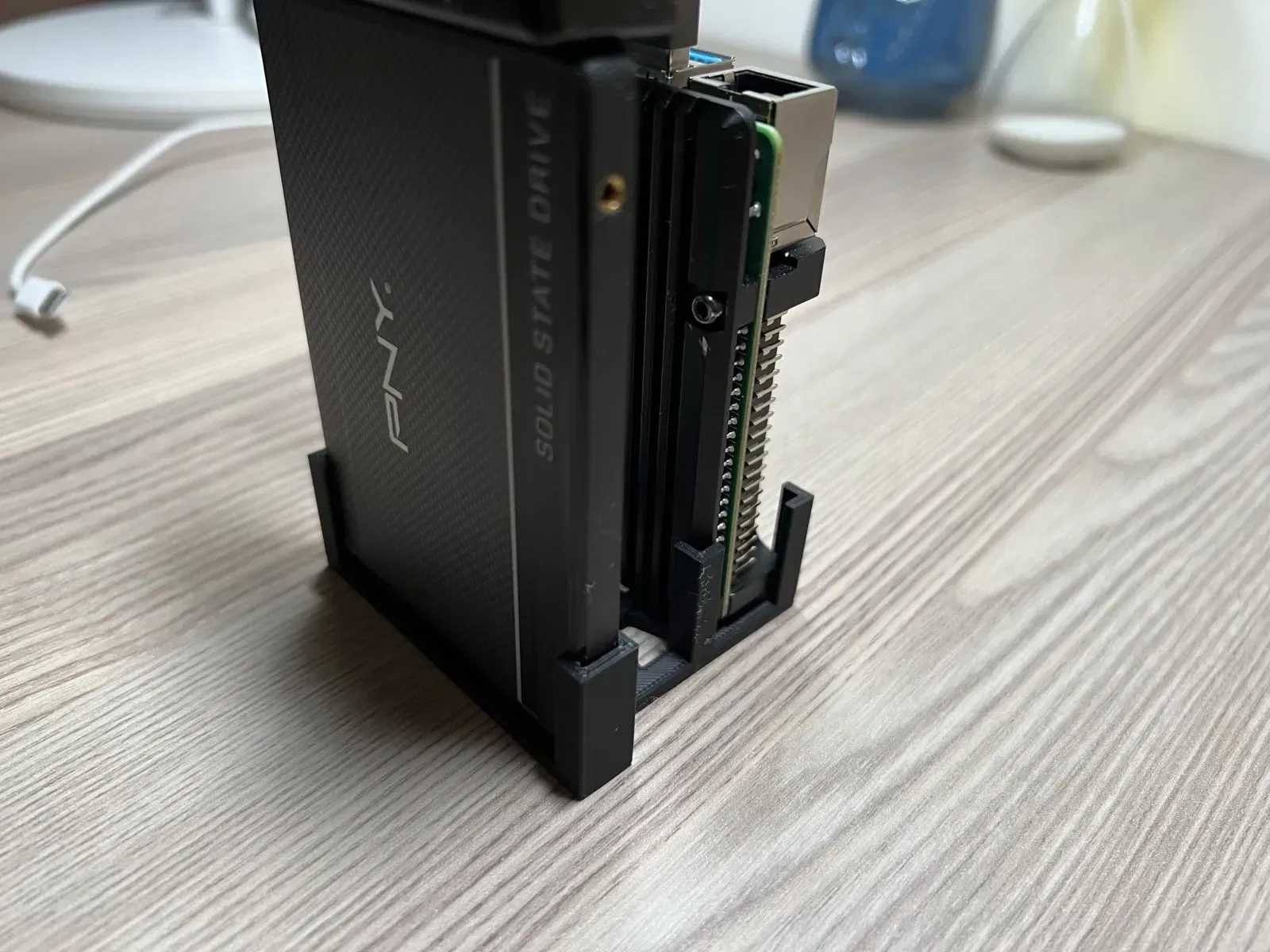

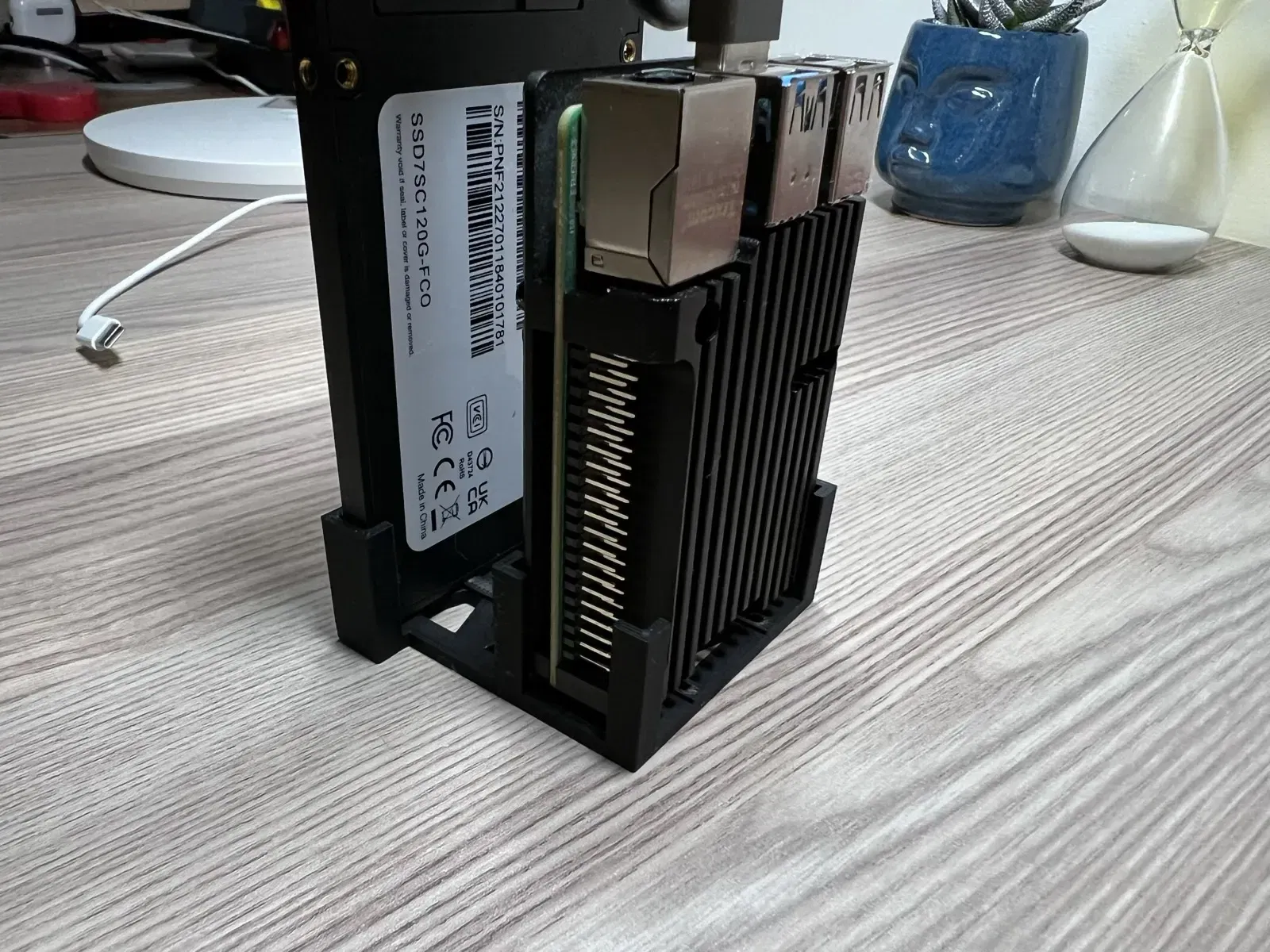

  • Bất kỳ ổ SSD 2.5" tiêu chuẩn nào (70x7mm)

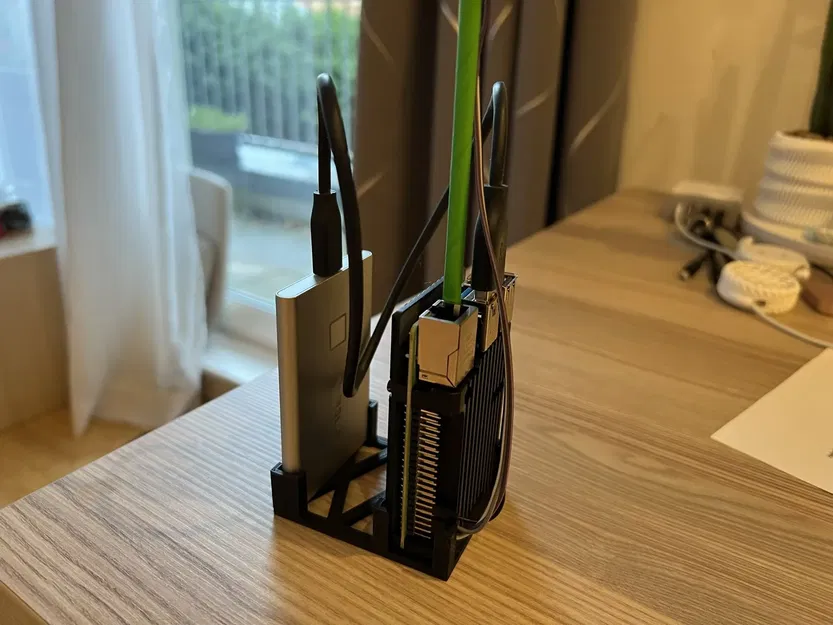

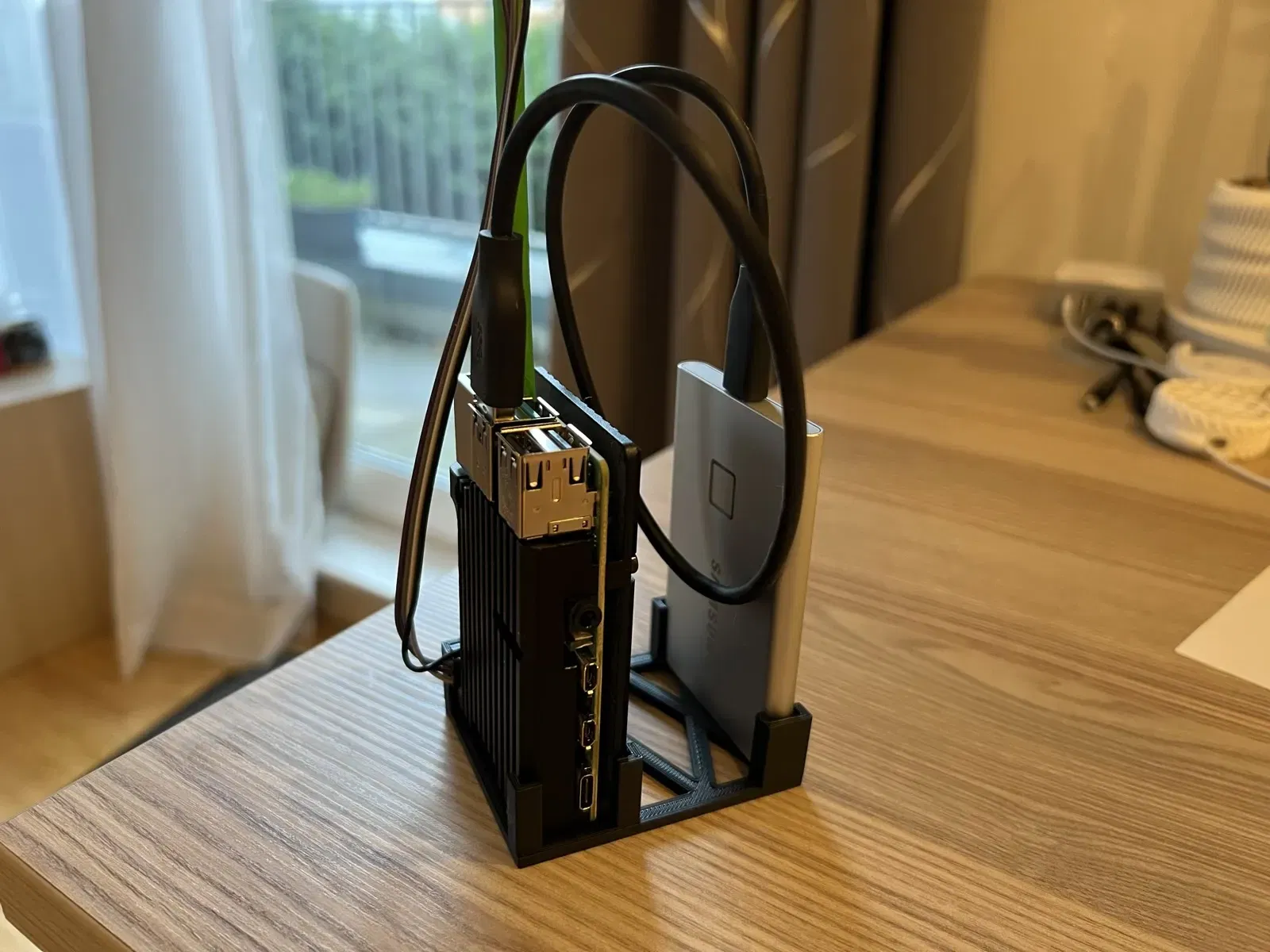

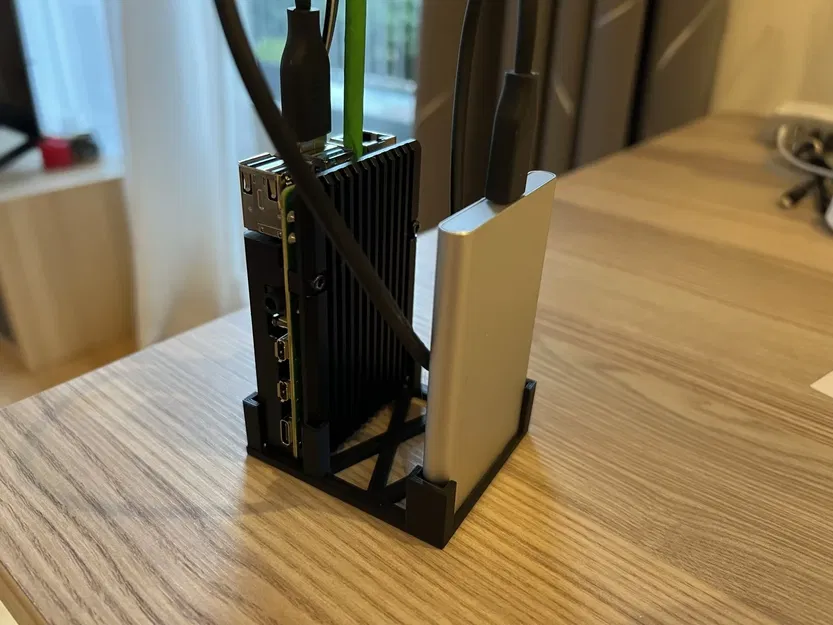

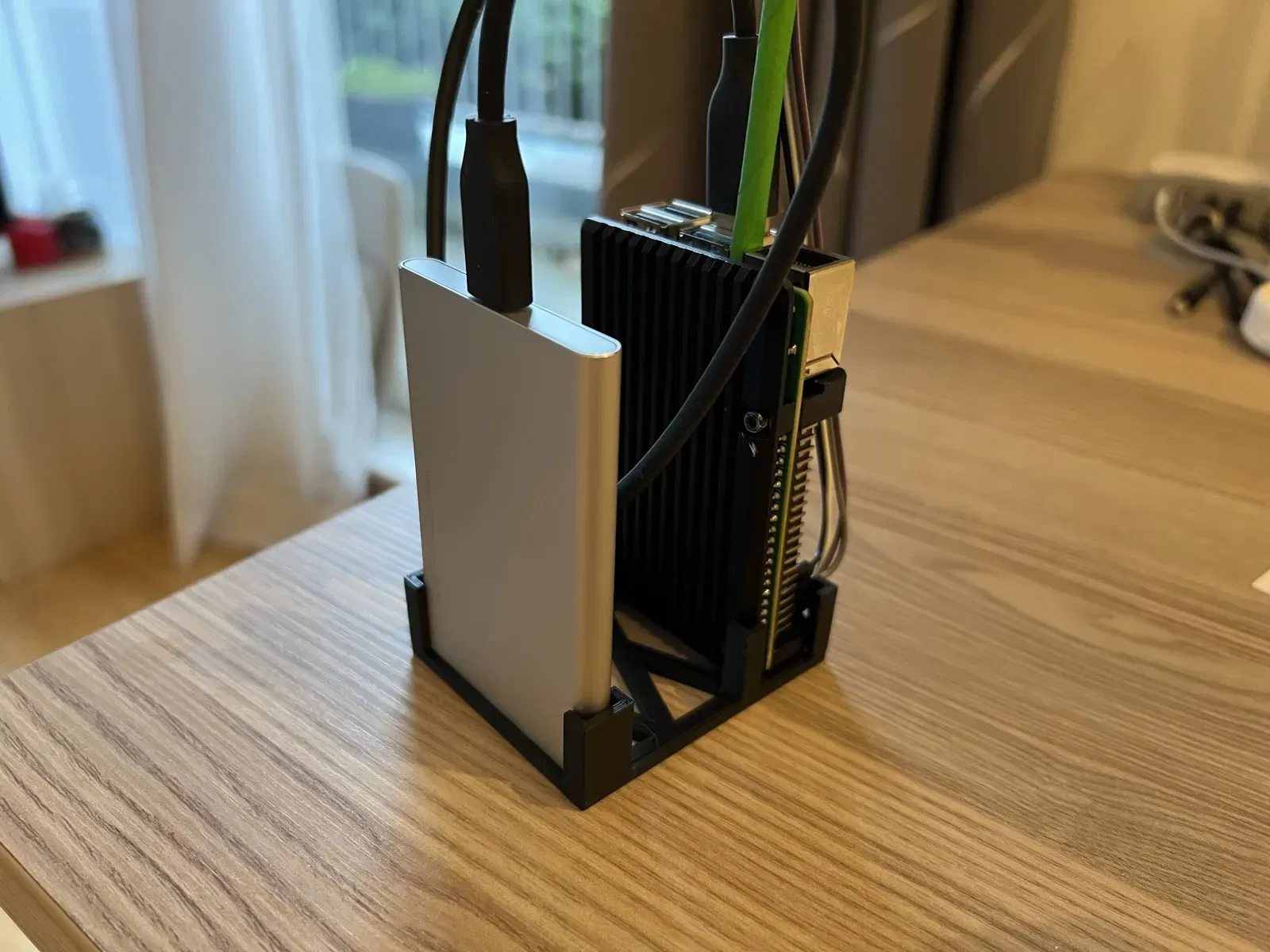

  • Ổ SSD Samsung T7 Touch USB

Các tham số có thể điều chỉnh:

  • Khoảng cách giữa Pi và SSD
  • Chiều cao của các góc đỡ
  • Độ dày của đế, thành, góc
  • Kích thước của Pi và SSD

Làm cái này vì trong thiết lập trước đây của tui, Pi và SSD Samsung đều bị quá nhiệt - giờ chạy ở 46C cho Pi và 30C cho SSD (nhiệt độ phòng 25C)!

Có thể điều chỉnh để vừa với bất kỳ SBC nào trong bất kỳ vỏ nào và bất kỳ ổ SSD nào - chỉ cần điều chỉnh các giá trị OpenSCAD.

(Lưu ý: Mô hình OpenSCAD yêu cầu thư viện BOSL2 - chỉ cần đặt nó vào cùng thư mục)

CẬP NHẬT 2023/12: Hiện bao gồm các thanh nâng bổ sung để thông gió tốt hơn từ bên dưới, bao gồm các giá trị và tự động căn giữa cho các ổ SSD 2.5" thông thường.
