Hộp Đựng Xúc Xắc Nam Châm

Đây là hộp đựng con lăn xúc xắc có nam châm dành cho bộ 7 viên xúc xắc tiêu chuẩn. Nó được thiết kế để vừa với bộ xúc xắc tiêu chuẩn (D20 22mm) và nam châm 6mm x 2mm loại mạnh. Tôi tạo ra nó như một dự án "làm cho vui" dựa trên một số thiết kế tôi đã thấy trên mạng. Có rất nhiều dự án tương tự ngoài kia, nhưng đây là của tôi.

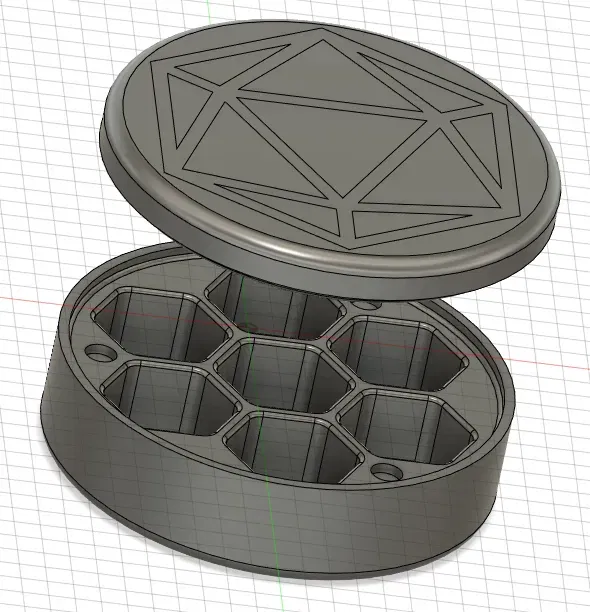

The puck được thiết kế với logo hình đa diện đều được nhúng trong nắp để in đa sắc màu (có thể bỏ qua nếu in đơn sắc). Logo này không được in nổi hay chìm, mà nó in đa sắc ngay trong vài lớp đầu tiên, tạo hiệu ứng rất đẹp mắt, đặc biệt khi in trên mặt phẳng có vân. Có hai phiên bản - một phiên bản tô đầy và một phiên bản chỉ có đường viền (xem hình).

Cài đặt Slicer

Tệp dự án .3mf đi kèm cho Bambu Studio đã được thiết lập sẵn cho hai màu với dung sai nam châm là 0.15mm, hoạt động tốt trên cả Bambu X1C và Ender 3 được hiệu chỉnh tốt. Nếu bạn không thể hoặc không muốn sử dụng tệp đó, bạn sẽ cần xác định độ khít nam châm của mình (xem bên dưới), chọn các mô hình phù hợp và làm theo các bước bên dưới để đặt màu cho thiết kế trên nắp.

Bạn có thể chỉ cần thay đổi màu logo trên nắp bằng công cụ tô màu, nhưng cách đó chỉ đi được một lớp. Logo được thiết kế để có độ sâu ít nhất là 2 lớp vào nắp (có thể nhiều hơn, tùy thuộc vào chiều cao lớp của bạn), và thực hiện theo cách tôi hướng dẫn bên dưới sẽ đảm bảo tất cả các lớp được in bằng màu đã chọn. Điều này sẽ mang lại màu logo rực rỡ hơn và giao diện tổng thể của logo trên nắp đẹp hơn nhiều.

1. Đưa tệp mô hình vào slicer của bạn (nếu được hỏi, hãy giữ mô hình lại với nhau dưới dạng các bộ phận)
2. Lật nắp lại sao cho mặt trên nằm trên đĩa in
3. Tách mô hình thành các bộ phận
4. Chuyển Chế độ xem Quy trình từ Toàn cục sang Đối tượng
5. Khi bạn nhấp vào các đối tượng trong danh sách, chúng sẽ được tô sáng trên đĩa. Nhấn Control- và/hoặc Shift-Click vào tất cả các bộ phận logo trong danh sách đối tượng, sau đó nhấp chuột phải vào một trong số chúng và thay đổi sợi in thành màu mong muốn.

In ấn

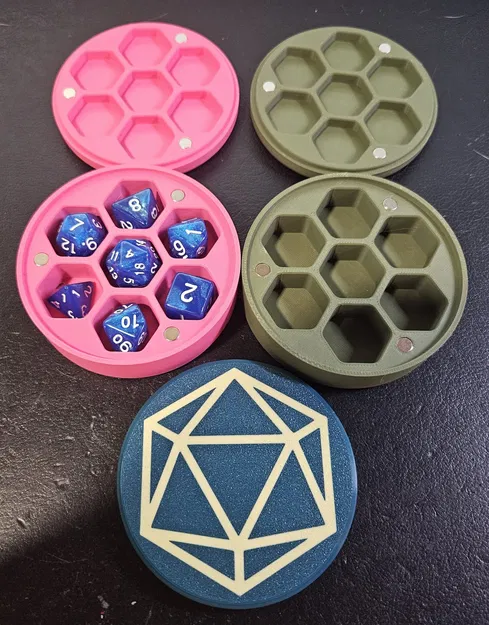

Mô hình hoạt động ở độ cao lớp 0.28mm, nhưng đẹp hơn nhiều, theo ý kiến của tôi, ở độ cao 0.20mm hoặc thấp hơn vì các đường cong mượt mà hơn và thiết kế nắp có vẻ in sạch sẽ hơn. Điều này có thể thấy trong hình ảnh - các nắp màu xanh lá cây nhạt và đỏ tươi được in ở 0.28mm, trong khi nắp màu xanh lá cây đậm được in ở 0.20mm.

Bạn có thể in các công cụ kiểm tra độ khít và căn chỉnh ở 0.28mm. Có những lỗ nhỏ ở mặt sau của mỗi công cụ để bạn có thể tháo nam châm ra bằng cách dùng một vật mỏng như kẹp giấy nhỏ hoặc lục giác tí hon để đẩy vào.

Không cần hỗ trợ cho bất kỳ mô hình nào.

Xác định độ khít nam châm

Thiết kế này sử dụng nam châm 6mm x 2mm loại mạnh. Tôi đã bao gồm một mô hình kiểm tra độ khít nhỏ - hãy in nó và thử nam châm của bạn vào công cụ để xác định độ khít tốt nhất. Công cụ bao gồm đường kính nam châm danh nghĩa, +0.1mm, +0.2mm và +0.3mm. Bạn muốn một cái gì đó có thể ấn vào dễ dàng nhưng đủ chặt để không dễ dàng rút nam châm ra. Chọn các mô hình có tên "-0.X0" trong đó X là số trên công cụ phía trên độ khít tốt nhất.

Lưu ý rằng cũng có phiên bản "-0.15", đây là phiên bản được sử dụng trong tệp dự án .3mf và hoạt động tốt nhất với tôi trên các máy in được hiệu chỉnh tốt.

Bạn có thể dùng keo nếu muốn, nhưng với độ khít phù hợp thì không cần thiết.

Lắp đặt nam châm

Tôi đã bao gồm một công cụ căn chỉnh nhỏ để đảm bảo bạn đặt đúng cực tính của nam châm. Các đầu của công cụ căn chỉnh được dán nhãn L cho nắp và B cho đế.

Để thiết lập công cụ, hãy bắt đầu với hai nam châm dính vào nhau. Tách chúng cẩn thận và, đảm bảo giữ nguyên sự căn chỉnh đó, trượt một nam châm vào mỗi đầu của công cụ. Kiểm tra bằng cách nhấc một nam châm bằng mỗi đầu và xác nhận chúng được căn chỉnh đúng với nhau.

Để lắp nam châm, hãy sử dụng đầu L của công cụ để nhấc một nam châm và ấn nó vào vị trí trong một trong các lỗ nam châm của nắp. Lặp lại cho mỗi lỗ nam châm trên nắp. Sau đó, làm tương tự cho đế bằng đầu B của công cụ.
