Đường đua bi - thang máy có động cơ - cuộn dây pin

Tui thích cái thang máy điện dạng module của JDO solutions

Nó rất linh hoạt với vị trí của các lối ra và lối vào bổ sung.

Với vòng trên cùng, và các vòng gia cố hiện có, nó cũng rất ổn định.

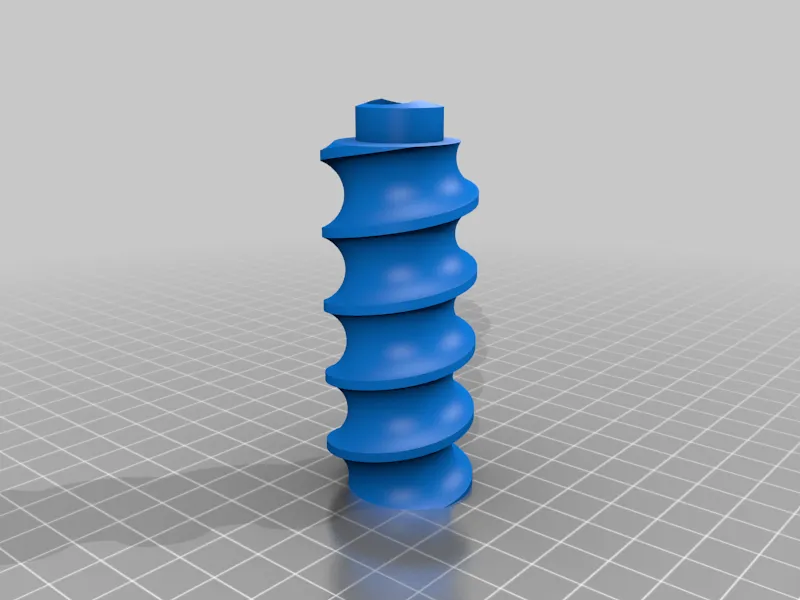

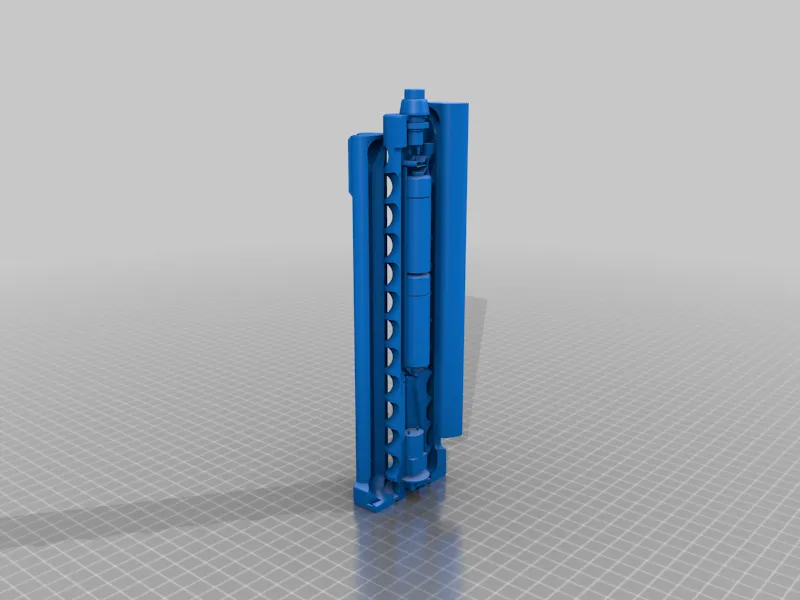

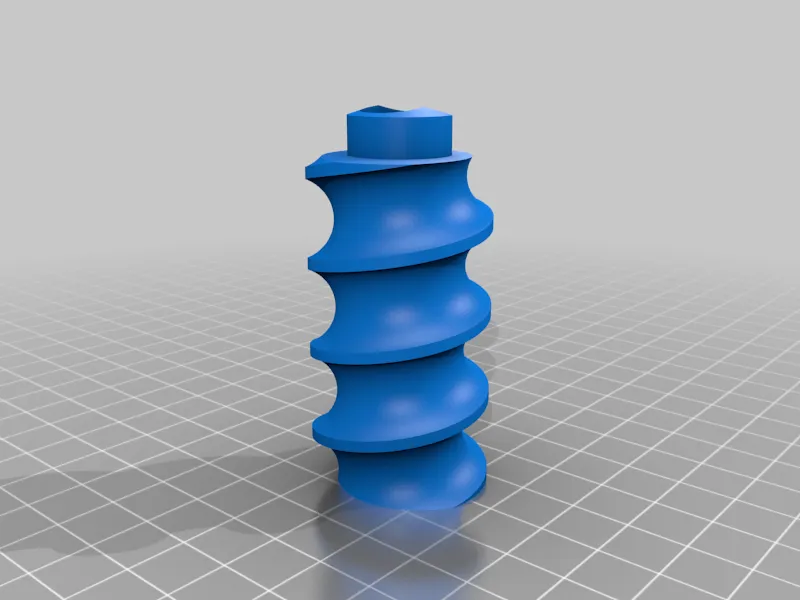

Vì dây cáp, đi ra từ tấm đế, luôn là một cái gai trong mắt tui, nên tui quyết định chế tạo một cuộn dây đã được sửa đổi, để tích hợp tất cả các bộ phận điện như động cơ, hộp pin và công tắc.

Hộp này có thể chứa 2 pin AA, và do đó chiều cao tối thiểu của cuộn dây của tui hơi cao hơn 200mm.

Bạn có thể sử dụng tất cả các bộ phận từ oostmeijer, như tấm đế, bộ phận theo dõi, lối vào, lối ra, vòng trên cùng, v.v.

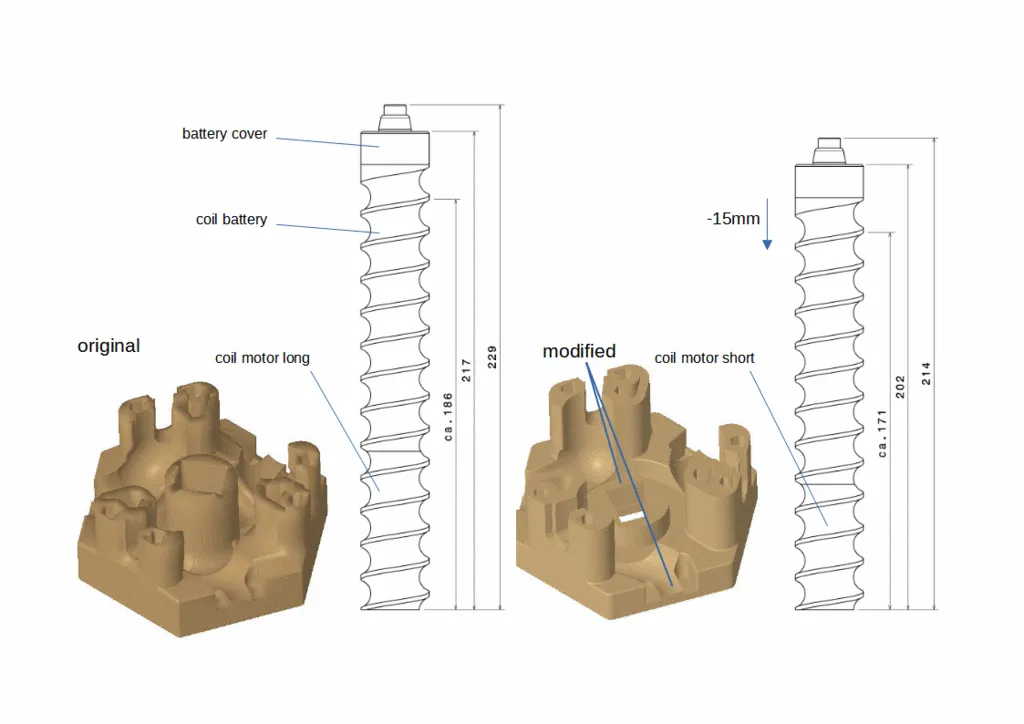

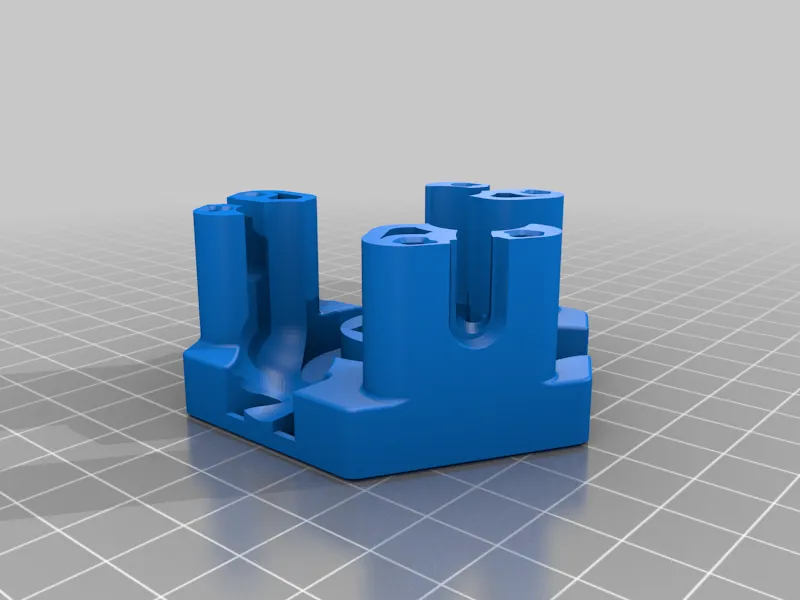

Như không cần dẫn dây cáp ra ngoài tấm đế nữa, và động cơ cũng đã nằm trong cuộn dây, nên có thể giảm chiều cao của tấm đế (lối vào thấp hơn).

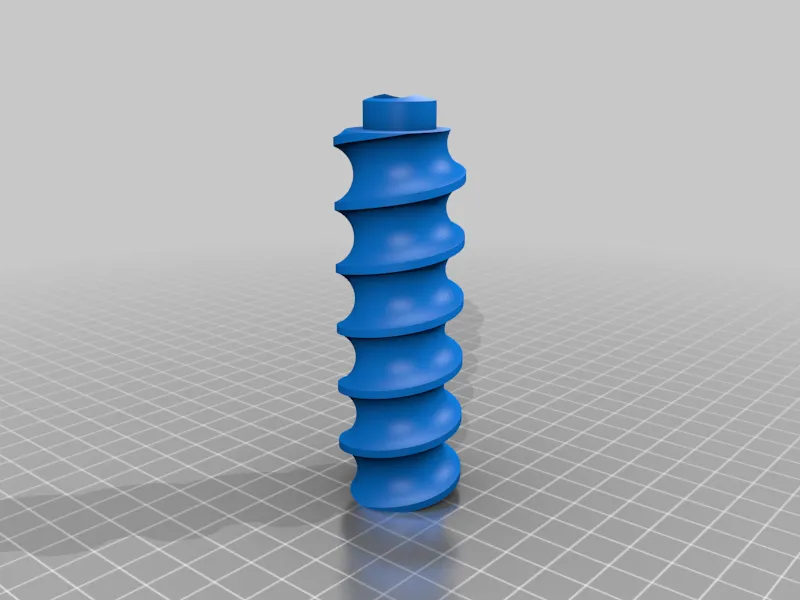

Nếu bạn chọn cái này, bạn nên sử dụng phiên bản ngắn hơn của "cuộn dây động cơ".

Tấm đế ban đầu thì dùng với phiên bản dài hơn.

Đây là một video.

Dưới mục "Files" có hướng dẫn cách chế tạo và đấu dây, và bạn cũng có thể tìm thấy bảng dữ liệu của các tiếp điểm pin và công tắc.

Đối với động cơ, tui dùng loại "GM15-N20VA-08220-100-10D".

Print Settings

Printer Brand:

Creality

Printer:

CR-10S

Rafts:

No

Supports:

Yes

Resolution:

0.2

Infill:

25%

Filament: Creality PLA
