Đường ray bi - thang máy có động cơ - v3 - độc lập có thể điều chỉnh độ cao tương thích Gravitrax!

——————- Thông báo: Phiên bản nâng cấp có động cơ 2021 (v4) hiện đã có sẵn và bao gồm các cải tiến so với mẫu v3

https://www.thingiverse.com/thing:4751904

——————-

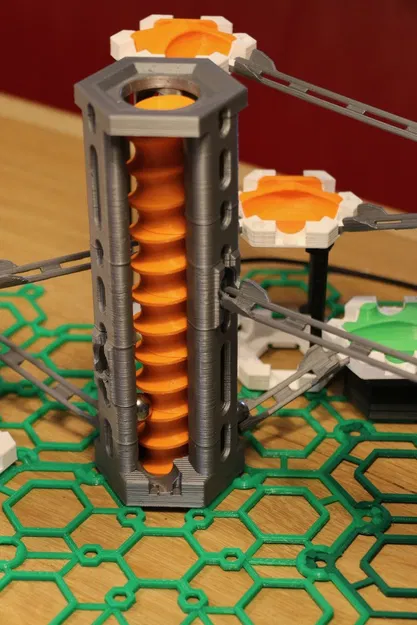

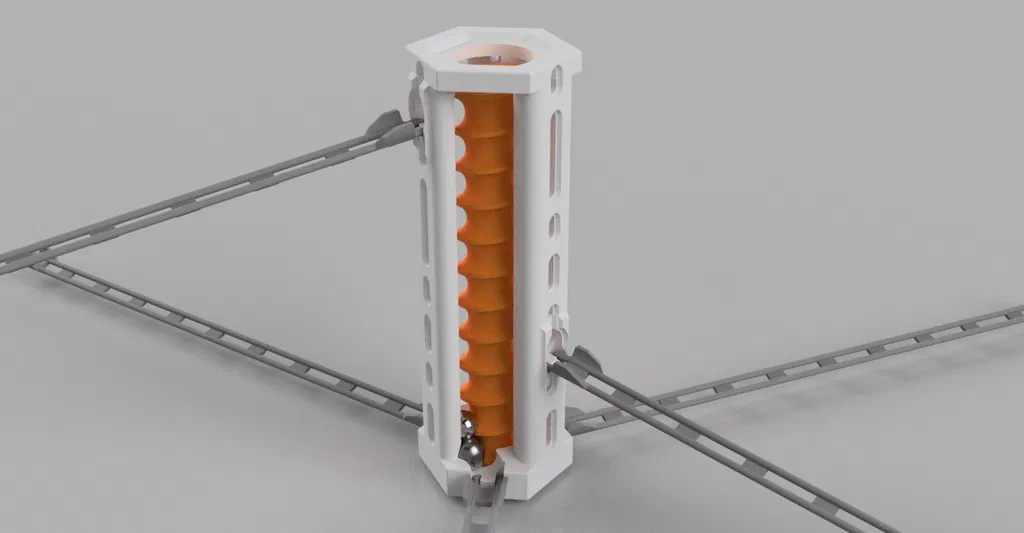

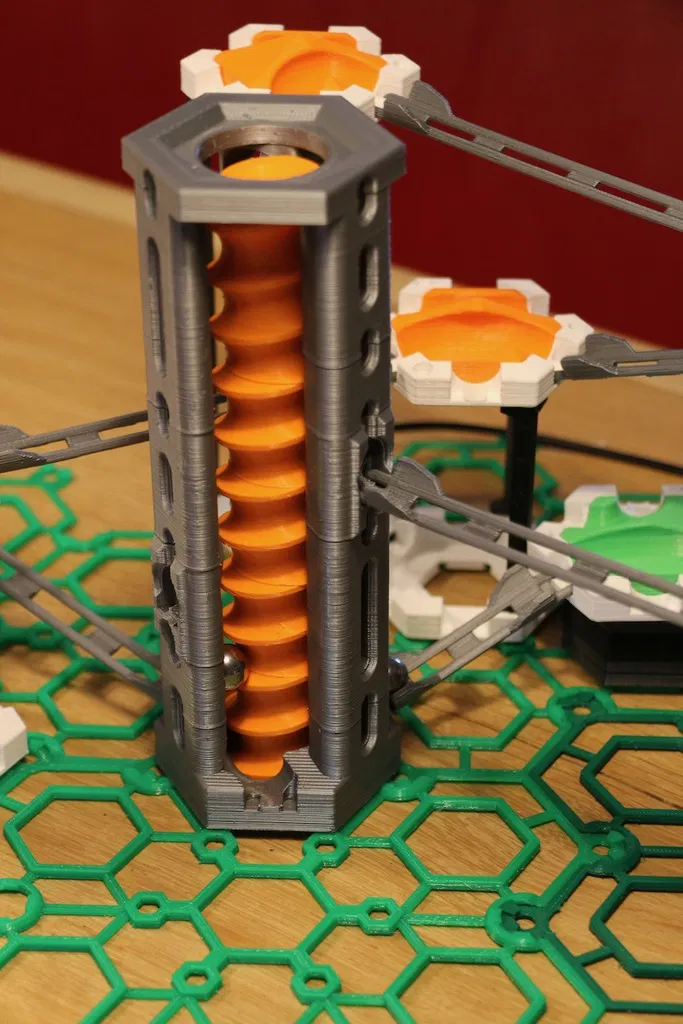

Đây là phiên bản được sửa đổi hoàn toàn của thang máy có động cơ cho đường đua bi!

Trong khi mẫu trước đó có thể được lắp vào gạch sáu lối ra cơ bản của tôi, là nền tảng cho tất cả các thiết kế thành phần bi của tôi, phiên bản này là phiên bản độc lập với đế riêng. (Mẫu trước đó gặp sự cố khi in bộ phận kết nối với gạch sáu lối ra, xem bình luận).

Một cải tiến khác là các chốt kết nối. Phiên bản 1 có các chốt được in trực tiếp gắn vào các bộ phận mở rộng, khiến bộ phận này bị gãy do hướng lớp. Phiên bản này sử dụng các chốt riêng biệt cần được lắp vào các lỗ kết nối của các bộ phận mở rộng. Điều này tạo ra một cấu trúc chắc chắn hơn nhiều.

Hơn nữa, tôi đã cải thiện các đầu vào và đầu ra của thang máy. Các viên bi giờ đây được dẫn tốt hơn khi ra vào, tạo ra dòng chảy mượt mà hơn nhiều và ít viên bi không được cuộn dây đón.

Và điều cuối cùng; Nó in tốt hơn, không cần hỗ trợ nữa!

Demo:

https://youtu.be/M6Vu8oLQ4OM (cũ)

https://youtu.be/oewZAYERE50 (cũ)

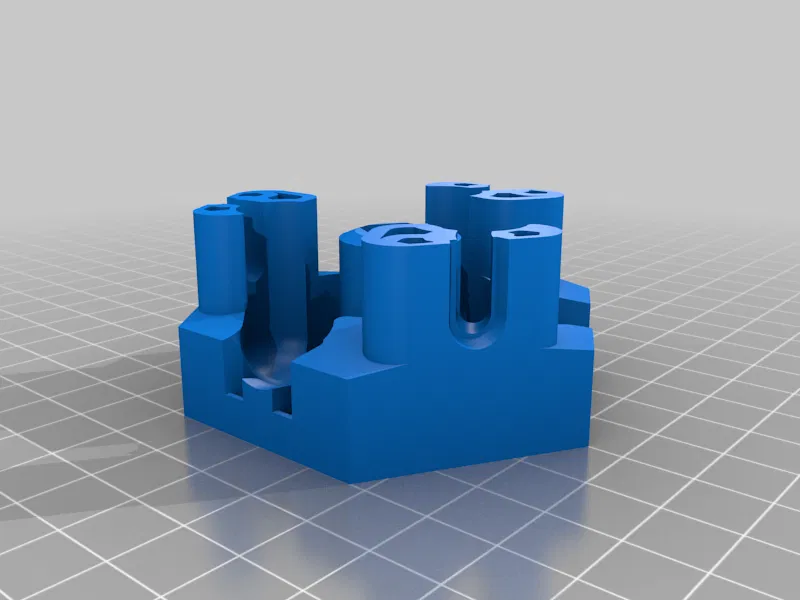

Tôi đã thêm đế mới và bộ phận đáy cuộn dây giúp cải thiện việc vào bi (không cần bi 'đẩy' nữa, các viên bi đơn lẻ sẽ tự tiếp tục).

Phiên bản 2021 mới đã được phát hành; https://www.thingiverse.com/thing:4751904

Tôi đang làm việc trên một phiên bản mới sẽ được phát hành dưới dạng một vật phẩm riêng trên thingiverse. Tôi sẽ tiếp tục cập nhật phiên bản này với những thay đổi nhỏ.

Vui lòng theo dõi tôi trên Facebook để cập nhật tiến độ của tôi, https://www.facebook.com/JDO3D/

Vui lòng thử hệ thống ổn định mới để ổn định thang máy trong khi vẫn sử dụng các bộ phận thang máy gốc.

Tôi đã cập nhật chiều dài của các bộ phận theo dõi và cuộn dây để có sự khác biệt về chiều cao là 15, 30, 60, 90 mm. Lối ra cũng đã có chiều cao 30mm. Bộ phận đầu vào mới giờ đây cũng có chiều cao 30mm. Điều này thúc đẩy việc xây dựng mô-đun của một thang máy cao.

Các bộ phận hiện được đặt tên là phiên bản 3.

Phiên bản 2 vẫn được cung cấp nhưng dưới dạng tệp zip.

Tôi đoán mọi người không tìm thấy động cơ phù hợp nên đây là liên kết đến cửa hàng nơi tôi đã đặt mua động cơ của mình (30 vòng / phút, 6V)

https://a.aliexpress.com/_B0L3B5

Cảm ơn đóng góp của Lucas Moraes Abarca, tôi đã tạo ra một bộ phận tương tự như lối ra nhưng thực sự là một lối vào. Vì vậy, nếu bạn sử dụng bộ phận này cao hơn lối ra, nó có thể đưa bi trở lại thang máy và cho chúng thoát ra qua lối ra ở mức cao hơn. Do đó, bạn giờ đây có thể có các lối ra có chiều cao khác nhau nhưng cũng có các lối vào có chiều cao khác nhau! Cảm ơn Lucas!

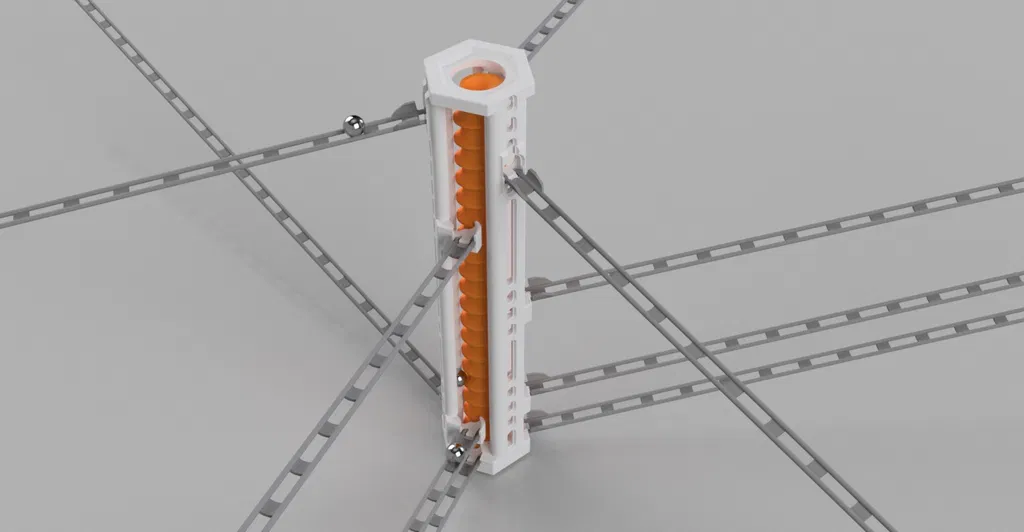

Bộ phận đầu vào cho phép thang máy được sử dụng với nhiều điểm vào và một (hoặc nhiều) điểm ra.

Phiên bản 2 đã được phát hành! Vui lòng xem xét hỗ trợ các nỗ lực thiết kế của tôi, cảm ơn!

Do một số yếu tố mỏng manh trong cấu trúc, tôi đã quyết định tạo phiên bản 2 của thang máy. Vẫn đang làm việc trên thiết kế và tạo mẫu. Nếu bạn quyết định in thang máy của tôi, vui lòng đợi phiên bản 2.

Cập nhật lớn cho thiết kế cuối cùng. Thay đổi đầu vào bi để tránh bị kẹt. Thêm lỗ bên trong các chốt nối các bộ phận riêng biệt để làm cho chúng chắc chắn hơn.

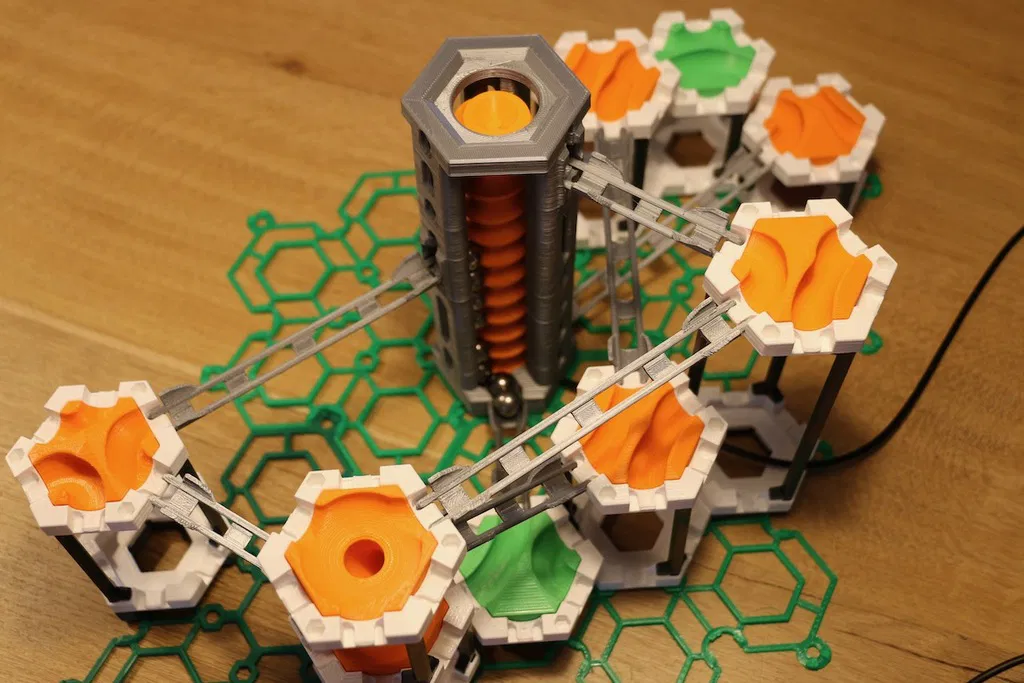

Toàn bộ cấu trúc giờ đây cần được xây dựng ở cùng một cấp độ để đóng cấu trúc bằng vòng trên cùng nhằm cải thiện độ ổn định. Các lối ra có thể ở các độ cao khác nhau, chỉ cần chuyển đổi các bộ phận để có được độ cao mong muốn.

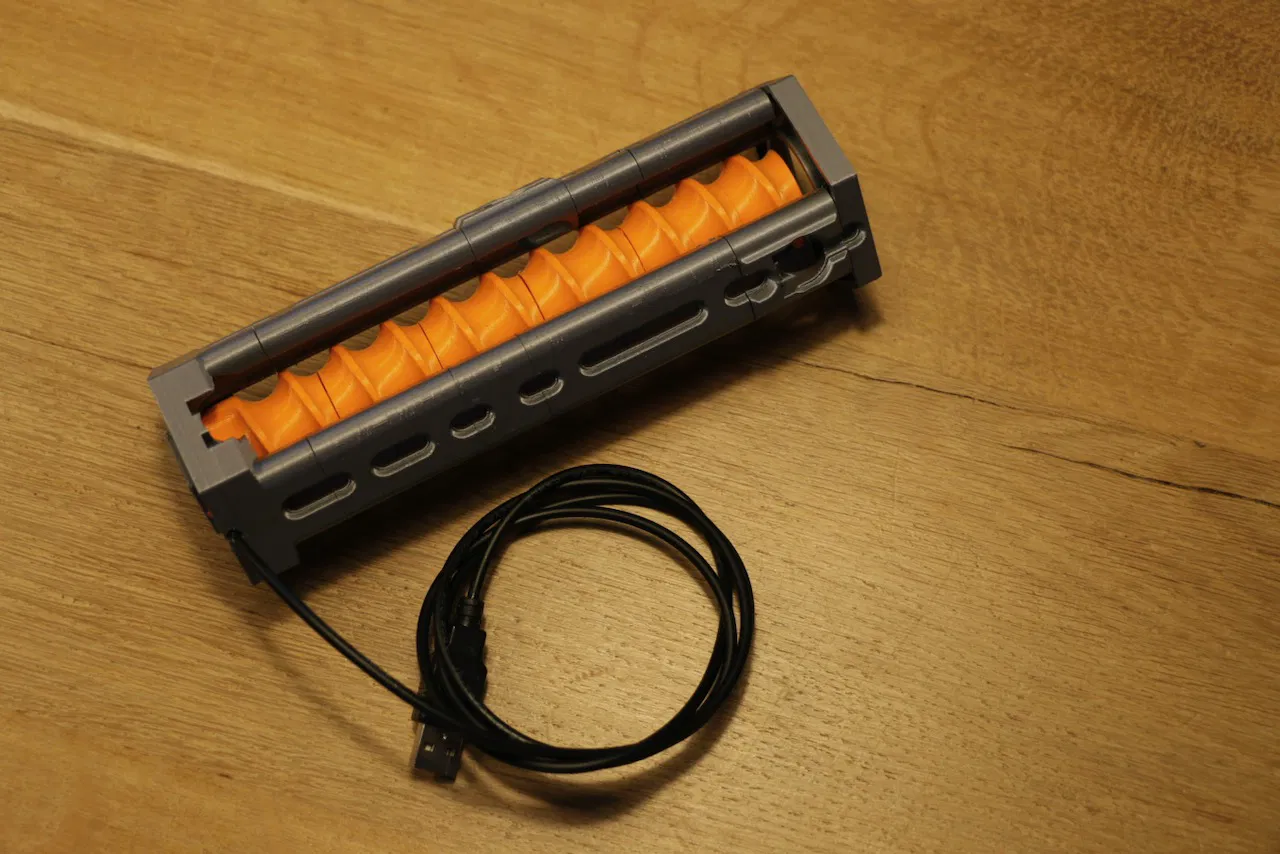

Bộ phận động cơ được trang bị cho loại động cơ:

• Điện áp: DC 6V
• Chất liệu: Kim loại
• Model: N20
• Tốc độ quay: 30 RPM
• Tổng chiều dài: 36mm
• Kích thước động cơ: 12mm (đường kính) * 26mm (chiều cao)
• Kích thước trục: 3mm (đường kính) * 10mm (chiều dài)

Toàn bộ mọi thứ giờ đây có thể hoạt động tự động mà không bị kẹt.

Tôi vừa nhận được động cơ, nó hoạt động, nhưng tôi cần thực hiện một số thay đổi nhỏ đối với thiết kế để nó hoạt động tự động. Vì vậy, hãy đợi một chút trước khi in vật phẩm này cho đến bản cập nhật tiếp theo!

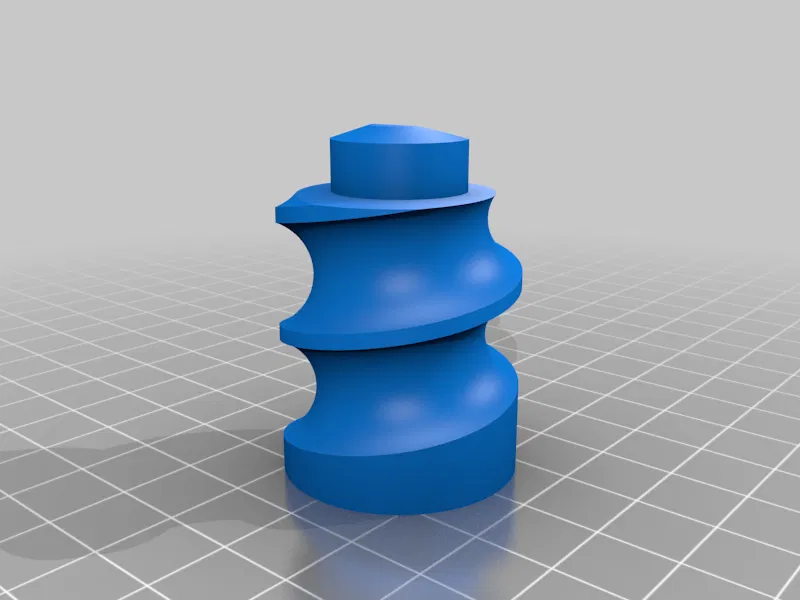

Bộ phận rôto động cơ và đáy cuộn dây giờ đây là các bộ phận riêng biệt.

Tôi vẫn cần nhận và kiểm tra nó với động cơ, nhưng đã làm việc qua ba nguyên mẫu để có thể nâng các viên bi đúng cách.

Nếu bạn thấy cái này hữu ích, vui lòng quyên góp số tiền bạn cho là xứng đáng cho paypal.me của tôi. Giúp trang trải thời gian thiết kế.

Cảm ơn, Chúc bạn vui vẻ!

Không có máy in 3D? Đặt hàng từ Etsy của tôi: https://www.etsy.com/nl/listing/829306851/gemotoriseerde-knikkerbaan-lift-voor

Cài đặt in

Thương hiệu máy in:

Creality

Máy in:

CR-10

Rafts:

Không quan trọng

Hỗ trợ:

Có

Độ phân giải:

0.2

Infill:

15%

Filament: REAL PLA

Màu cam, trắng và xám

Danh mục: Playsets
