Chặn cáp 50mm

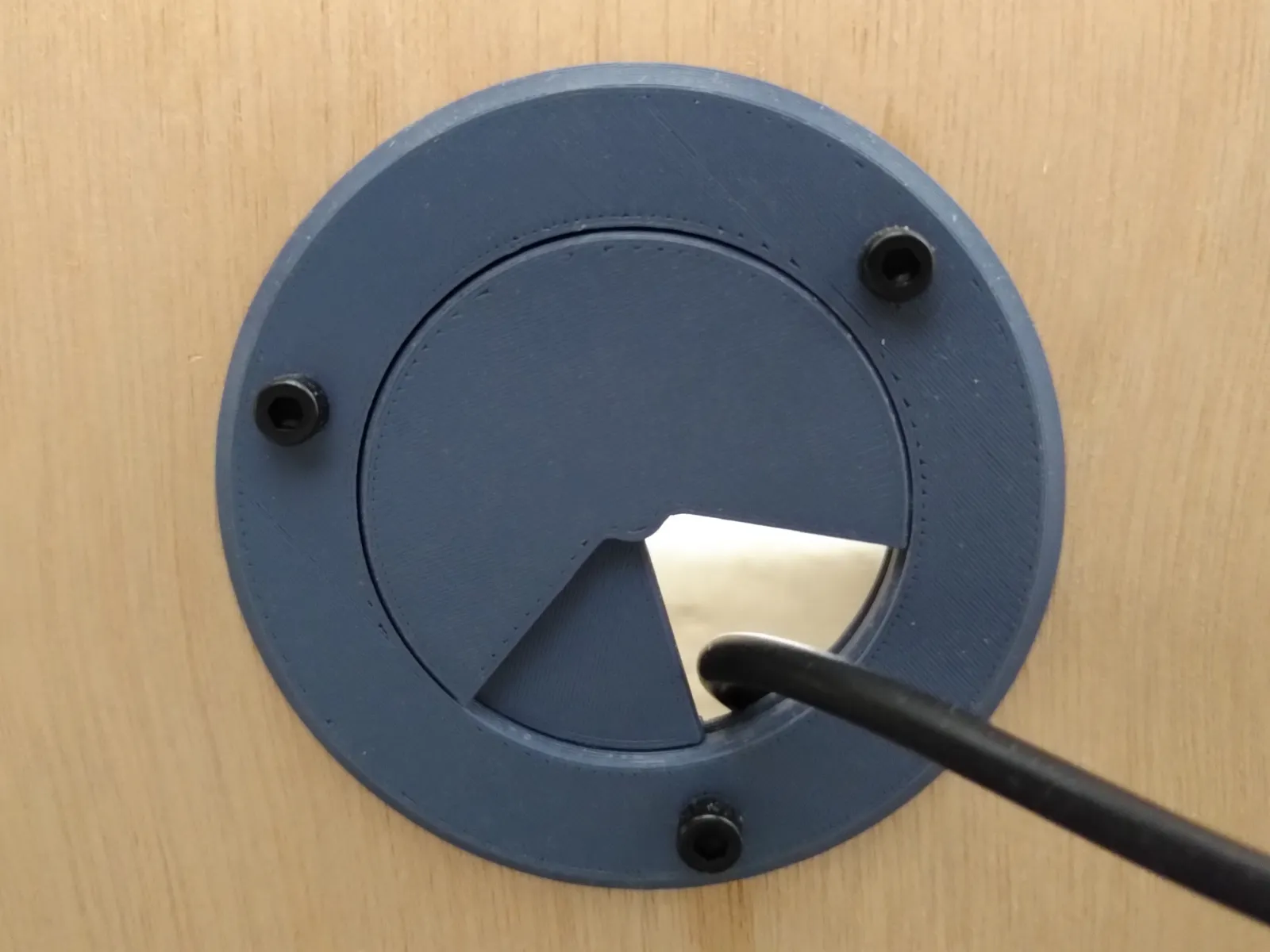

Cái nạy là một cái chặn cáp đơn giản, dễ in, dành cho tiêu chuẩn châu Âu (hệ mét, độ dày ván ép tiêu chuẩn).

• Các lỗ gắn dây là dành cho bu lông lục giác chìm M3
• Các lỗ gắn dây nằm trên một vòng tròn có đường kính 56mm, góc 120 độ giữa mỗi lỗ
• Cái nạy nên vừa với lỗ khoét có đường kính 50mm, không tính dung sai.
• Cái nạy có đường kính ngoài là 70mm
• Cái nạy được thiết kế để gắn trên ván dày 5mm, 9mm, 15mm, 18mm, 21mm.

Hướng dẫn in

• Ống và nắp ngoài được in cùng nhau không cần hỗ trợ. Trong phần mềm cắt lớp của bạn, hãy nhập file STL của ống và nắp ngoài.
• Nếu phần mềm cắt lớp tự động đặt lại tâm nắp ngoài dựa trên hộp giới hạn của nó, nó sẽ không được đặt đúng vị trí so với ống. Dịch nắp ngoài 5.625mm theo trục Y để đặt nó hoàn hảo tương đối với ống.
• Nắp trong được in riêng, không cần hỗ trợ.
• Gắn nắp trong vào ống bằng cách bấm.
