PiKVM R4C3R Giá đỡ PCIe cấu hình thấp cho RPi Zero W

Đây là bracket PCIe để gắn bộ PiKVM với Raspberry Pi Zero W, Lusya HC100 Ver:A01 HDMI to CSI bridge và mạch PCB tùy chỉnh. Hướng dẫn chi tiết về cách lắp đặt, nguồn điện ATX và kết nối USB được cung cấp.

👁️
403
Lượt Xem
❤️
9
Lượt Thích
📥
39
Lượt Tải
Cập Nhật Dec 20, 2025
Chi tiết
Tải xuống
Bình luận
Showcase
Remixes

Mô tả

Nội dung được dịch bằng AI

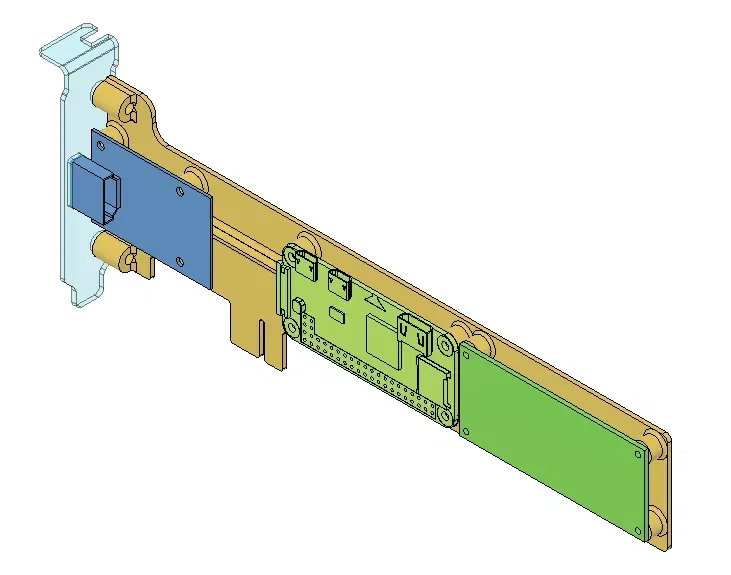

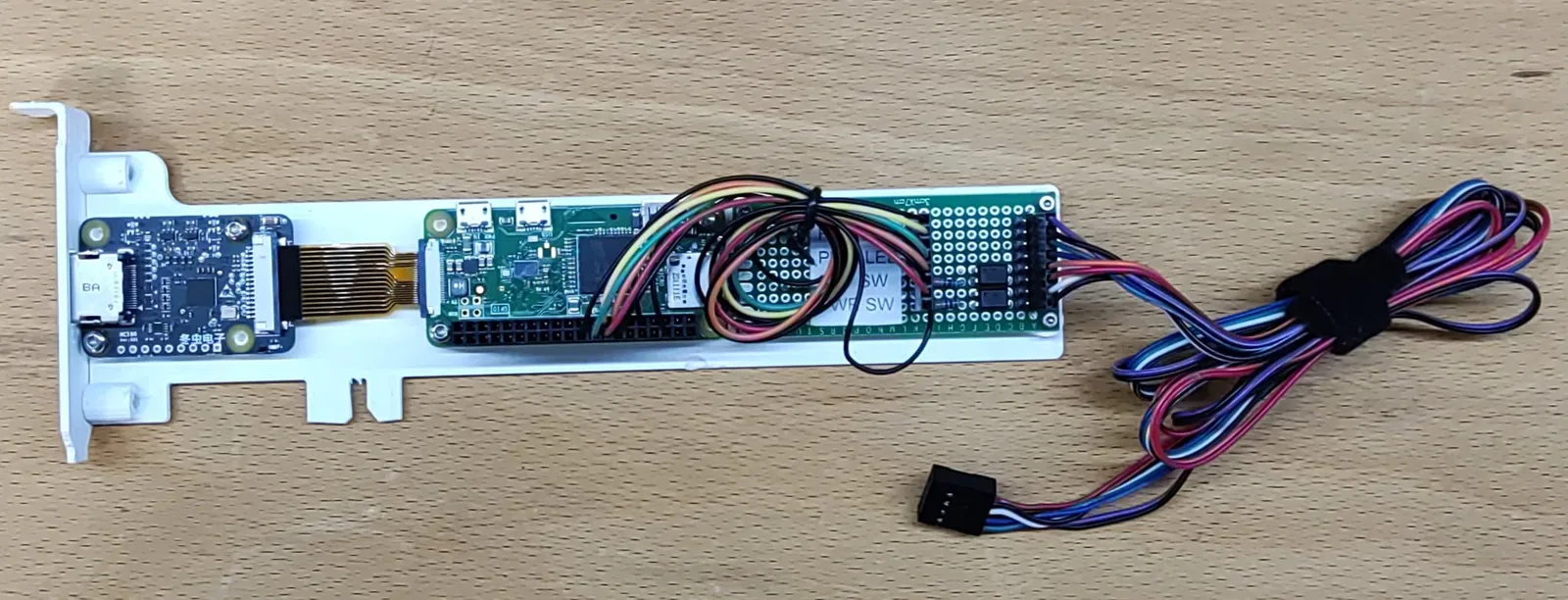

Đây là một bracket PCIe để gắn bộ PiKVM dựa trên Raspberry Pi Zero W + Lusya HC100 Ver:A01 HDMI to CSI bridge + mạch PCB 3cmx7cm với nguồn ATX bật/tắt + reset.

Xem dự án PiKVM tuyệt vời tại https://pikvm.org/

Có nhiều phiên bản khác nhau của bo mạch Lusya, mình dùng phiên bản Blackupgrade: 45x30mm (cùng chiều rộng với PI ZERO, cùng 2 lỗ), có thể tìm thấy ở đây:

https://de.aliexpress.com/item/4000102166176.html?spm=a2g0s.9042311.0.0.27424c4deJpKzB

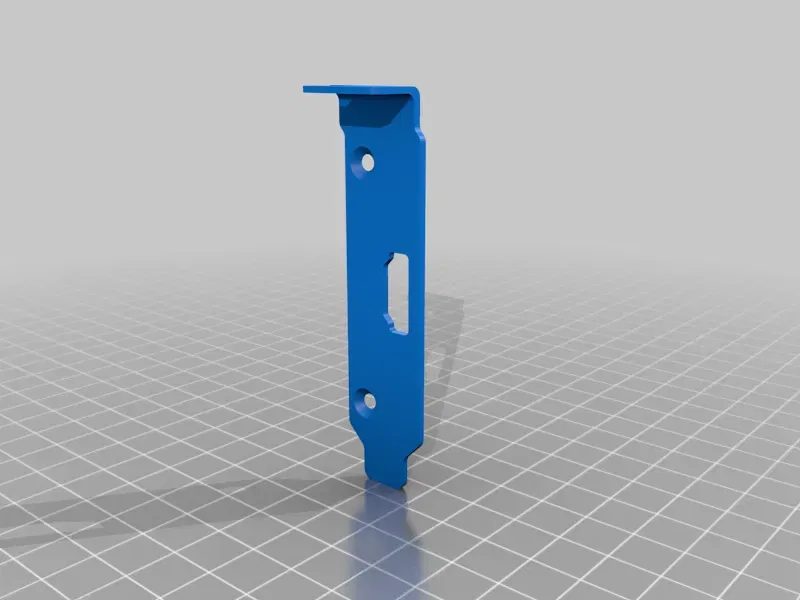

Bracket có thể được gắn vào tấm gắn bằng ốc vít đầu chìm 3mm x 6mm hoặc 8mm.

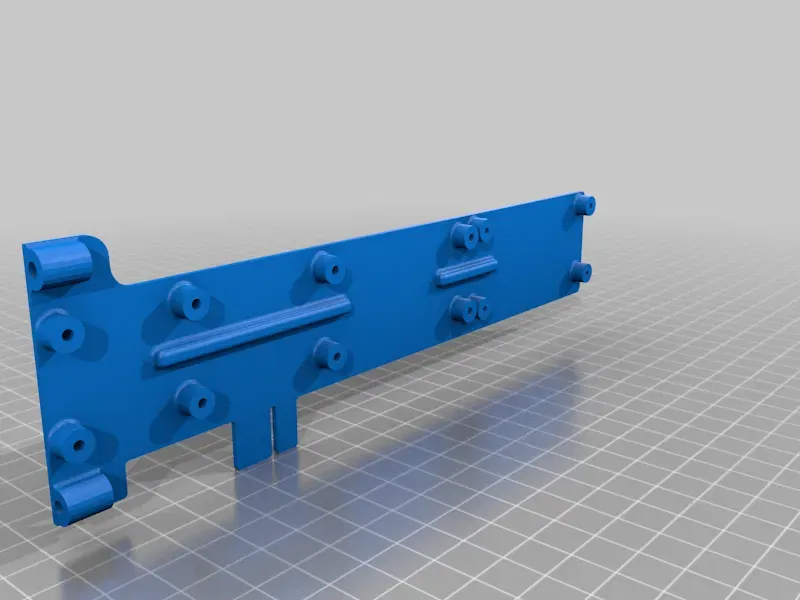

RPi Zero và cầu nối Lusya HDMi-CSI có thể được gắn bằng ốc vít đầu trụ 2.5mm x 6mm. PCB có thể được gắn bằng ốc vít đầu trụ 2mm x 6mm.

Mình lấy nguồn 5V từ nguồn Stanndby 5V của bộ nguồn ATX. Kiểm tra xem bộ nguồn của bạn có thể cung cấp bao nhiêu điện năng trước khi đấu nối. Nhiều bộ nguồn hiện nay hỗ trợ 5V @ 3A, đủ để cấp nguồn cho RPi Zero + các linh kiện điện tử.

Mình dùng adapter này để đấu nối vào nguồn Standby 5V từ bộ nguồn ATX. Chỉ cần cắt dây cáp phù hợp và chèn khối đấu nối vào giữa.

https://de.aliexpress.com/item/10000367688781.html?spm=a2g0s.9042311.0.0.27424c4dDT1NAo

Khi kết nối USB với micro USB vào USB bên trong, hãy ĐẢM BẢO KHÔNG kết nối nguồn 5V từ cáp USB để tránh cấp ngược nguồn cho RPi zero. Tuy nhiên, điều này cũng đã có trong hướng dẫn của PiKVM trên trang web PiKVM.

Mình dùng một mạch PCB prototype tiêu chuẩn 3cmx7cm, có thể tìm thấy tại đây https://www.aliexpress.com/item/4000817854796.html?spm=a2g0o.productlist.0.0.3a087129ZeLLTy&algo_pvid=1a7b8f10-9118-4432-b04f-de4ced2a20ad&algo_expid=1a7b8f10-9118-4432-b04f-de4ced2a20ad-1&btsid=2100bde316218808073943389ecbc8&ws_ab_test=searchweb00,searchweb201602,searchweb201603_

Mình dùng optocoupler VO617A để tạo kết nối với các nút nguồn & reset ATX cũng như tín hiệu nguồn & HDD của LED.

Đây là một dự án đang trong quá trình hoàn thiện

Cài đặt In

Thương hiệu máy in:

Ultimaker

Máy in:

Ultimaker 2

Rafts:

Không

Supports:

Resolution:

0.1

Infill:

30

Filament: Colotrfabb PLA

Ghi chú:

Đã cắt bằng Cura
In với support cây
