Mount cho Eryone Thinker SE gắn BTT SKR Mini E3 V3
- Lượt tải
- 30
- Lượt thích
- 6
- Lượt coi
- 436
- Bản remix
- 0
- Bình luận
- 2
File 1 101,5 KB
- Eryone_Thinker_SE_SKR_Mini_E3_V3_mount_1765597528.stlSTL · 101,5 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #74280
- Danh mục
- Máy In 3D
- Ngày đăng
- Giấy phép
- CC BY-NC — Ghi công, phi thương mại
Mô tả

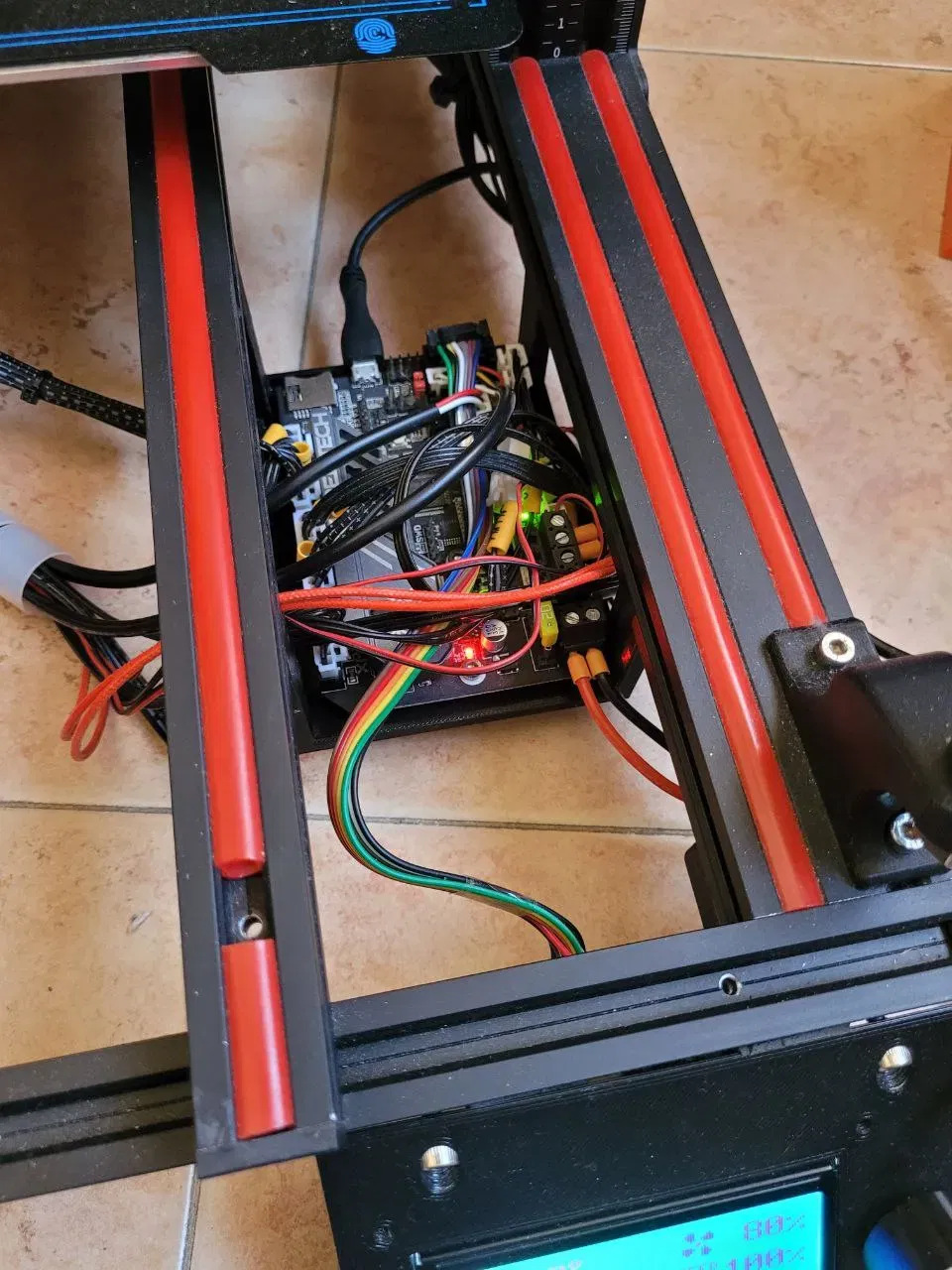

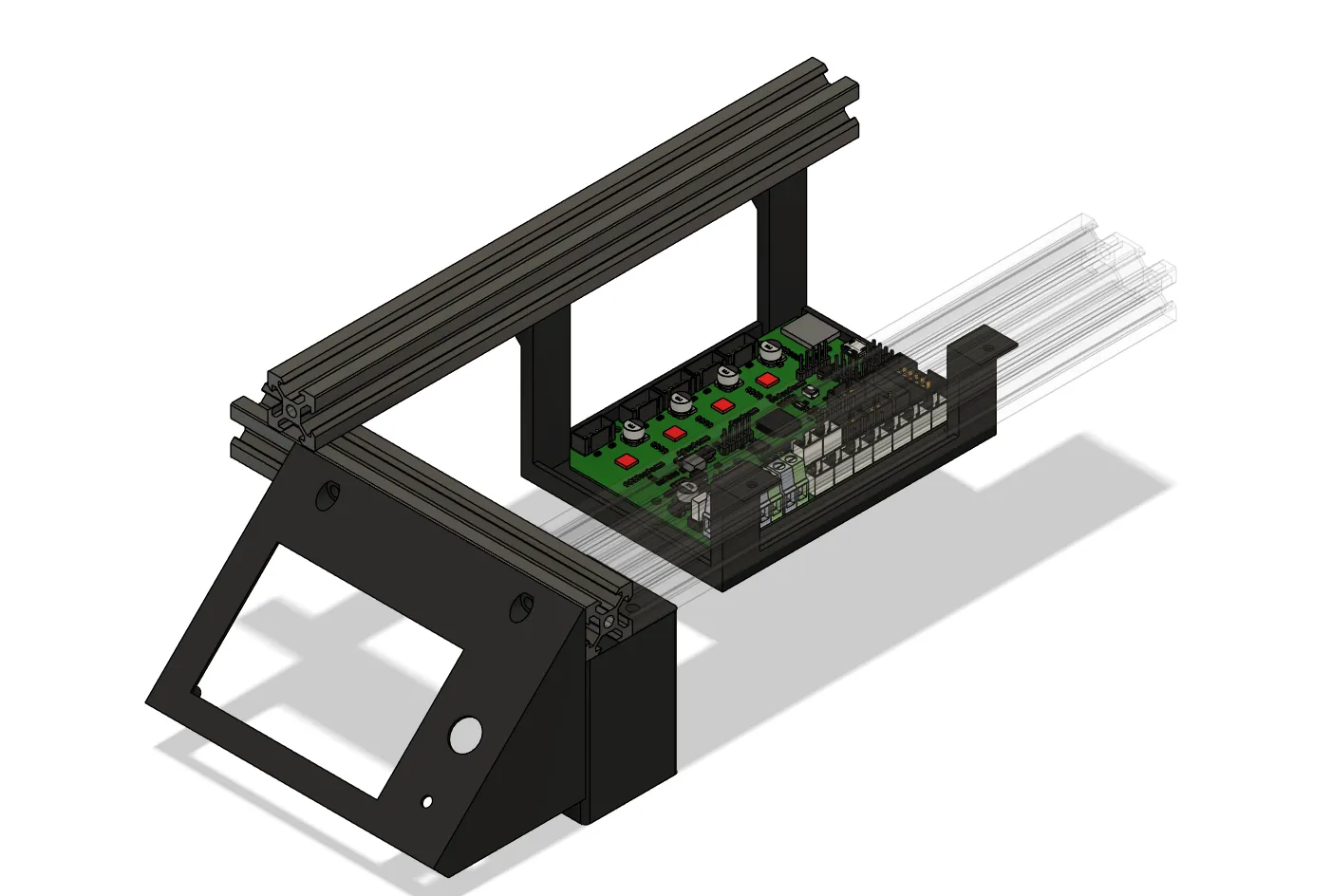

Sau khi thay bo mạch zin của con Eryone Thinker SE bằng con SKR Mini E3 V3, tui cần tìm cái mount để gắn nó. Cái mẫu này cho phép bạn gắn bo mạch mới vào đúng vị trí của bo mạch cũ, nhưng sẽ không gắn lại được cái tấm nhôm phía trước (cũng không có gì to tát vì tui chưa bao giờ thấy bụi hay gì rớt vô bo mạch cả).
Nên chọn độ fill cao (40%) để 4 cái trụ nó cứng cáp hơn.
Hướng dẫn đi dây như sau:
- Tất cả dây đi lên đầu máy thì đi qua khe giữa 2 trụ bên trái
- Dây màn hình LCD và dây nguồn thì đi phía trước
- Dây USB thì luồn ra phía sau
- Còn lại tất cả dây khác thì đi qua khe giữa 2 trụ bên phải
Không cần quạt vì đây là thiết kế hở, nếu dây bạn quá dài thì nhớ canh sao cho nó đừng vướng vô bánh xe của trục Y nha.
Danh sách vật tư:
- 4 con ốc M3x8mm để bắt bo mạch vô đế
- 4 con ốc M3x6mm + 4 con T-nut M3 để gắn đế vô khung nhôm
Thông số in
- Định dạng
- stl
- Số file mô hình
- 1
- Tổng dung lượng
- 101,5 KB
- File lớn nhất
- 101,5 KB
