Bộ điều khiển Hitbox in 3D

Xem phiên bản kế nhiệm của dự án này tại đây.

Tổng quan

Tôi đang tìm cách thay thế cái "hitbox" Fighting Edge khổng lồ của mình bằng một thứ gì đó nhỏ gọn hơn và thấy Snackbox Micro, mặc dù là một sản phẩm rất hay, nhưng lại hơi nhỏ so với tôi. Ngay cả Micro cũng quá lớn để in trên hầu hết các máy in 3D, vì vậy tôi đã quyết định sử dụng thiết kế tách đôi có thể tháo rời thành bốn phần để dễ dàng sửa đổi, sửa chữa hoặc nâng cấp trong tương lai, đồng thời tiết kiệm nhựa.

Phần cứng

Cần gạt Hitbox

Snackbox Micro sử dụng cần gạt Kailh Choc. Để có cảm giác tương tự như thiết bị đó, tôi đã sử dụng loại tương tự như loại họ bán trên trang web Junkfood Arcade. Hãy mua một gói thử nghiệm và tìm ra loại bạn thích trước khi mua cả bộ.

Nút Menu

Tôi đã mua một bộ nút bấm 6x6mm này. Hãy đảm bảo của bạn có kích thước tương tự. Các gói đa dạng như thế này rất hay vì chúng cho bạn cơ hội thử các độ cao khác nhau. Thiết kế của tôi có các khe cho sáu nút menu. Ba nút trên cùng dành cho Start, Select và PS. Ba nút dưới cùng dành cho việc mở rộng chức năng trong tương lai.

Pin

Khung của bộ điều khiển có một khe cắm cho mẫu pin 20.000 mAh cụ thể này. Không phải ai cũng muốn (hoặc có thể) lắp pin này, vì vậy cũng có một phiên bản thứ hai của bộ phận này, có tên là "base left no battery".

Bo Mạch Điều Khiển (Fighting Board)

Lựa chọn của tôi là Brook Universal. Bạn cũng có thể chọn một thứ khác, chẳng hạn như Arduino hoặc ESP32 nếu bạn muốn tiết kiệm một chút tiền.

Nam Châm

Nắp được giữ cố định bằng tám nam châm thanh có kích thước 25x5x3mm. Có nhiều nguồn cung cấp nam châm loại này trên mạng.

Dây Điện

Bạn sẽ cần một ít dây đồng mạ thiếc, nhiều sợi để kết nối mọi thứ. Để giữ mọi thứ gọn gàng, tôi đã hàn chúng lại với nhau thay vì sử dụng đầu cos hoặc kẹp. Tôi đã sử dụng dây rút để quản lý cáp.

Tay Cầm

Bộ điều khiển của tôi có một tay nắm ngăn kéo bằng kim loại, thứ mà tôi thấy (cùng với pin) giúp bộ điều khiển có trọng lượng tốt, ngăn nó trượt xung quanh. Điều này là tùy chọn, rõ ràng rồi. Tôi không có nguồn tốt cho tay nắm tôi đã sử dụng, bạn sẽ cần tự tìm cái mình thích và khoan lỗ cho nó.

Cáp và Bộ Chuyển Đổi USB

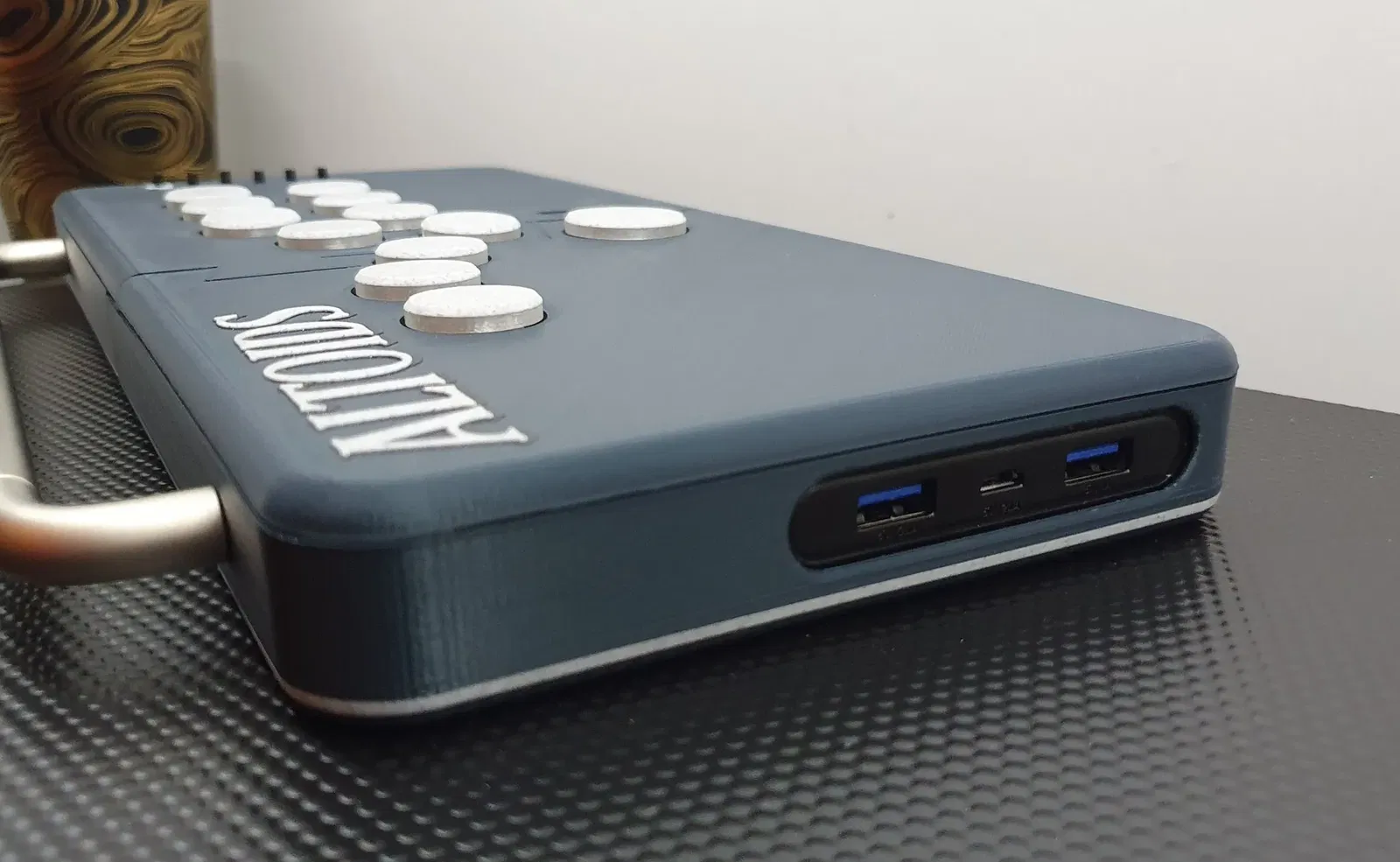

Tôi đã sử dụng bộ chuyển đổi USB A sang C nhỏ gọn để có kết nối IO gọn gàng. Tôi thực sự khuyên dùng cáp USB B sang A góc phải này cho bất kỳ ai sử dụng Brook Universal. Đối với cáp USB C sang A bên ngoài, chỉ cần đảm bảo nó đủ ngắn và linh hoạt để cất trong khung.

In 3D

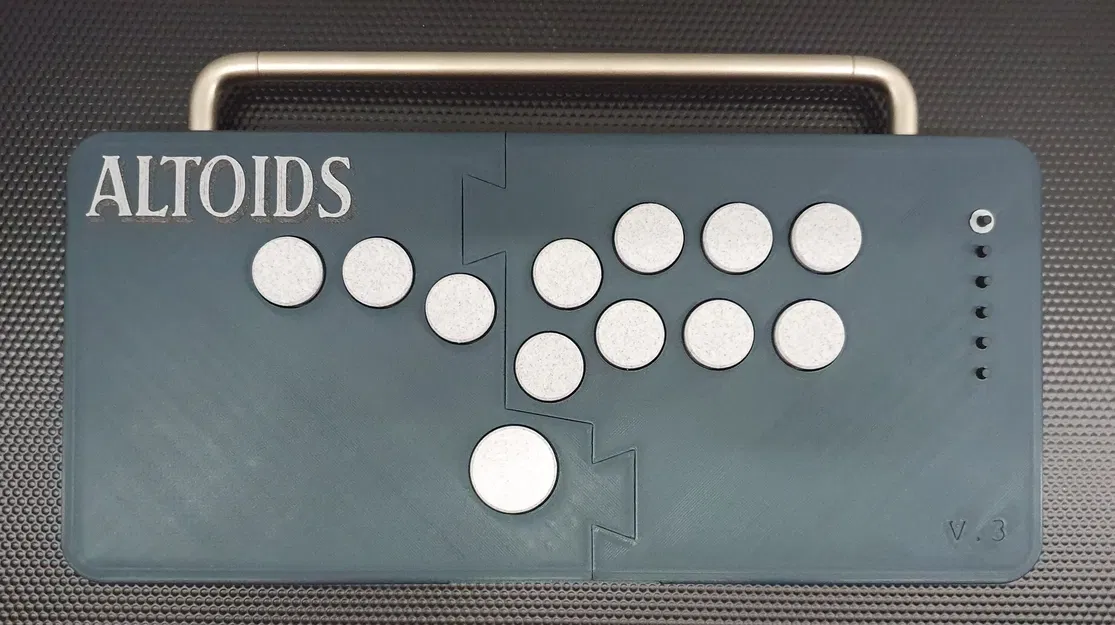

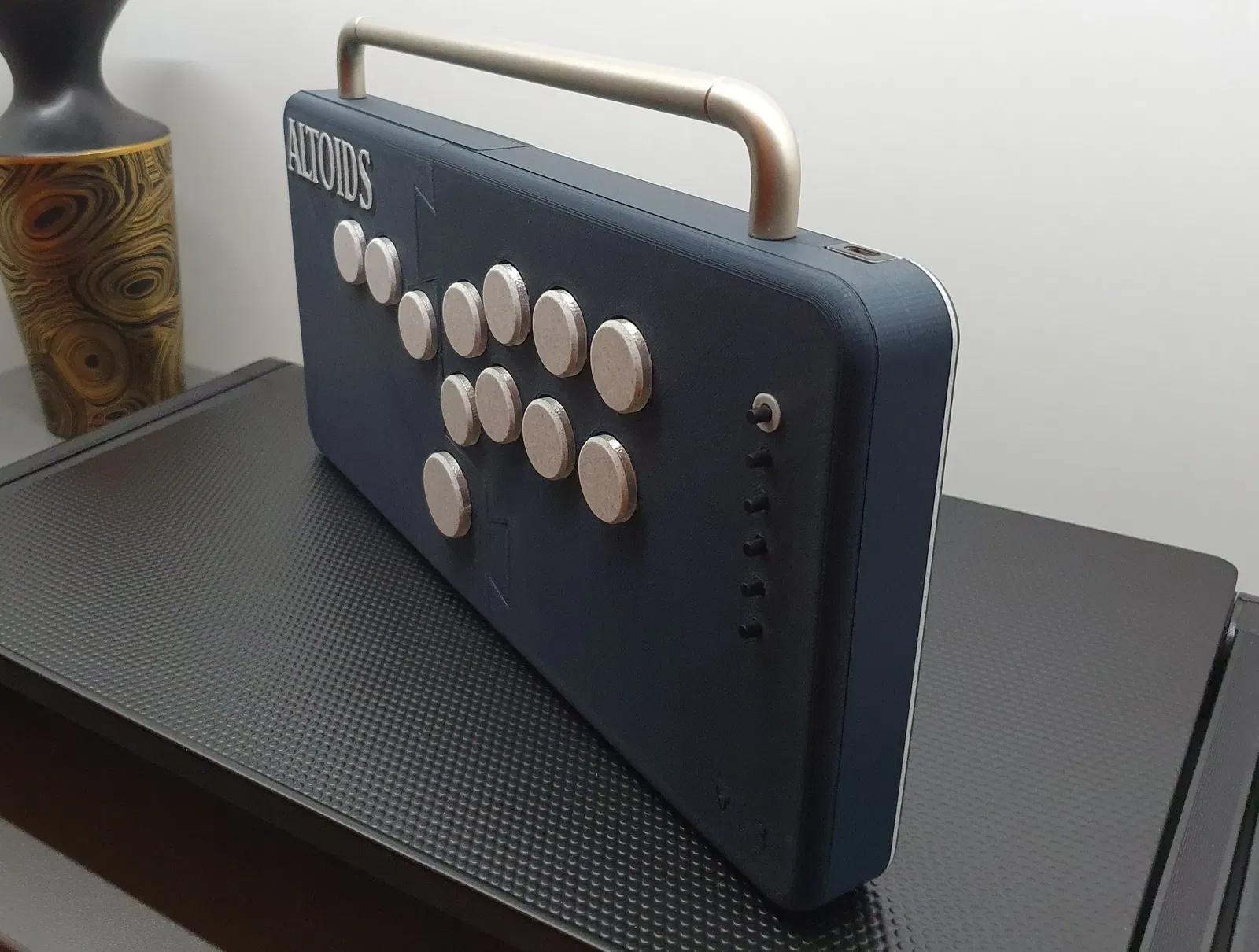

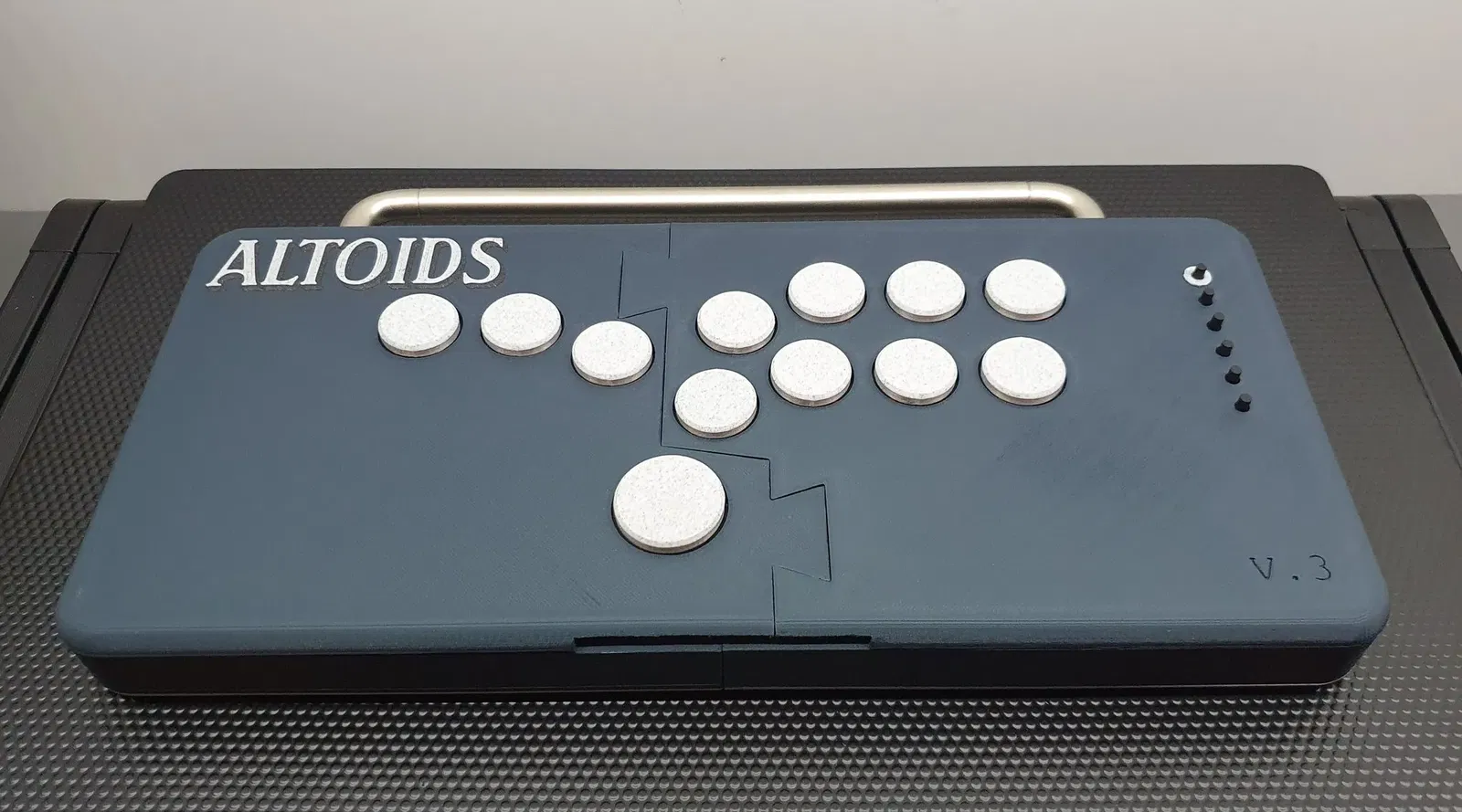

Tôi đã sử dụng Prusament PLA trên máy i3 MK3S+. Để có kết quả như bạn thấy trong ảnh, hãy sử dụng chiều cao lớp 0.15mm cho các bộ phận đế và nắp cũng như các bộ phận hỗ trợ và sử dụng vành khá rộng để giữ mọi thứ dính xuống. Dung sai cần phải khá chính xác để chúng khớp với nhau đúng cách, một máy in không được hiệu chỉnh tốt sẽ không được.

Bạn có thể xóa logo Altoids nếu muốn, haha.

Các nút bấm được sử dụng trong ảnh không phải là thiết kế của tôi. Bạn có thể tìm thấy chúng ở đây. Nói thật, mô hình này cũng được dùng để lấy kích thước cho các khe cắm Kailh.

Lắp ráp

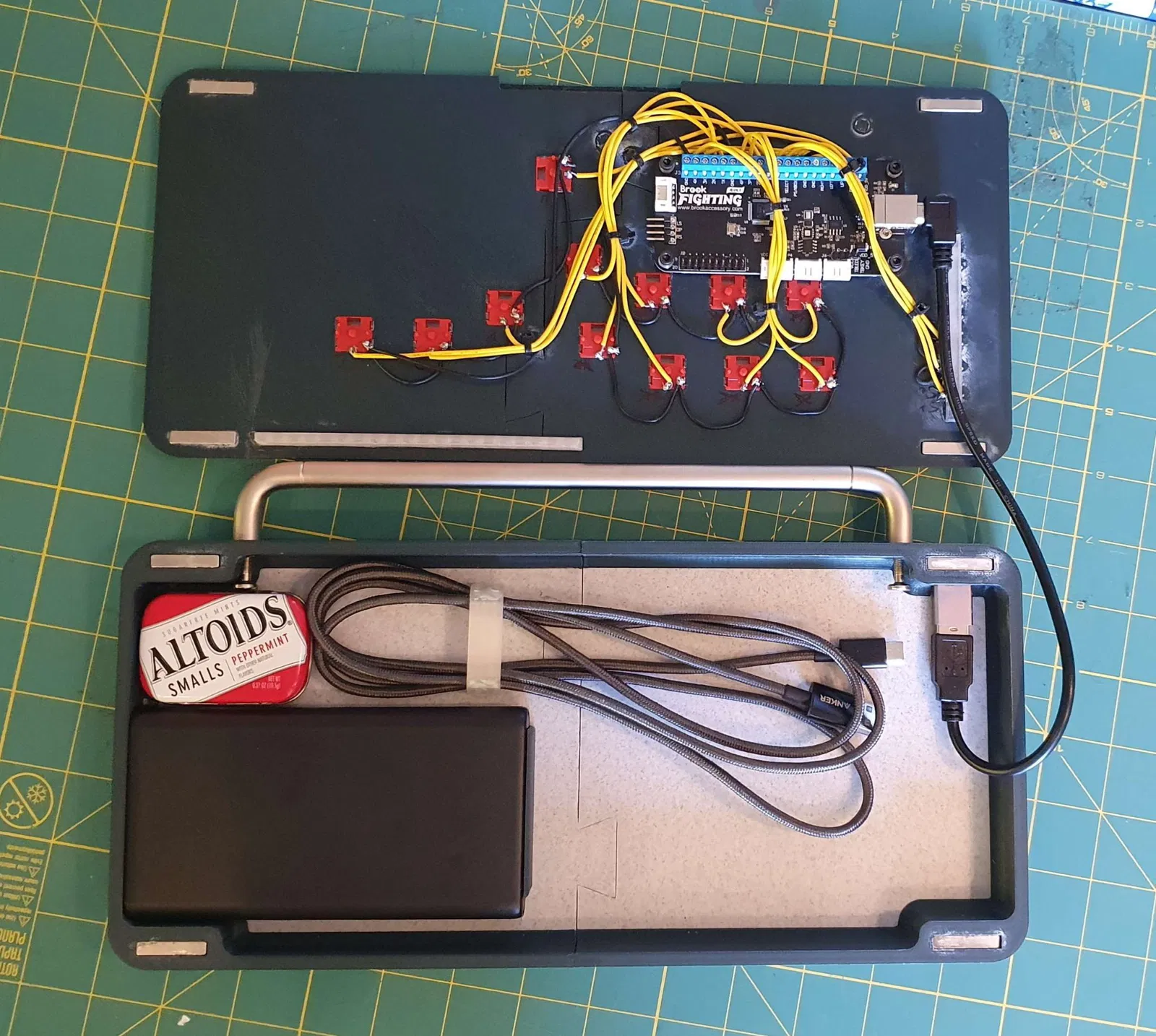

1. Làm sạch kỹ các cạnh của bộ phận đế và nắp. Tốt nhất là bạn nên dùng dụng cụ vát mép để tạo góc vát nhỏ cho chúng. Loại bỏ tất cả vật liệu hỗ trợ.
2. Trên một bề mặt phẳng (mặt bàn, kính), căn chỉnh hai nửa của đế và ấn chúng lại với nhau như những mảnh ghép hình. Việc này có thể cần khá nhiều lực tùy thuộc vào bản in của bạn tốt như thế nào.
3. Lặp lại bước 2 cho nắp.
4. Sử dụng giá đỡ để căn chỉnh và dán các thanh chặn phía sau vào đúng vị trí. Các thanh chặn phía sau chồng lên đường nối của nắp, đừng dán thanh chặn bên trái vào nắp bên phải nếu bạn muốn tháo rời nó.
5. Sử dụng keo siêu dính để cố định nam châm thanh vào các khe của chúng. Kiểm tra kỹ hướng của chúng.
6. Dán bộ chuyển đổi USB A sang C vào khe của nó ở nửa bên phải của đế bằng keo siêu dính.
7. (Tùy chọn) Dán giá đỡ lưu trữ cáp vào. Tôi thấy cái này hữu ích để cất cáp đi dễ dàng.
8. Lắp các cần gạt Kailh Choc vào vị trí, kiểm tra hướng để đảm bảo các chân không chạm vào bộ pin khi nắp được đóng.
9. Lắp các nút menu của bạn. Đảm bảo tất cả chúng đều theo cùng một hướng để bạn có thể theo dõi dây nối đất.
10. Dán giá đỡ nút menu vào vị trí ở trên cùng và dưới cùng sao cho nó bám vào nắp chứ không phải vào các cần gạt.
11. Gắn bo mạch điều khiển của bạn.
12. Tiến hành đi dây. Brook cung cấp hướng dẫn về cách đi dây cho bo mạch của họ. Nếu bạn đang sử dụng thứ gì khác, tôi cho rằng bạn có thể tự tìm hiểu.
