Giá Đỡ Ống Kính Nikon F

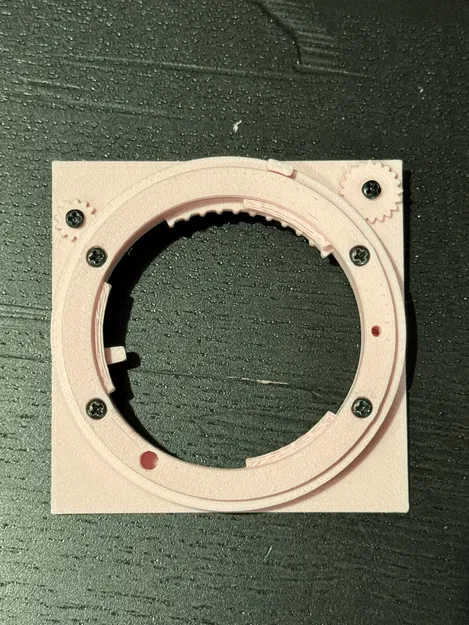

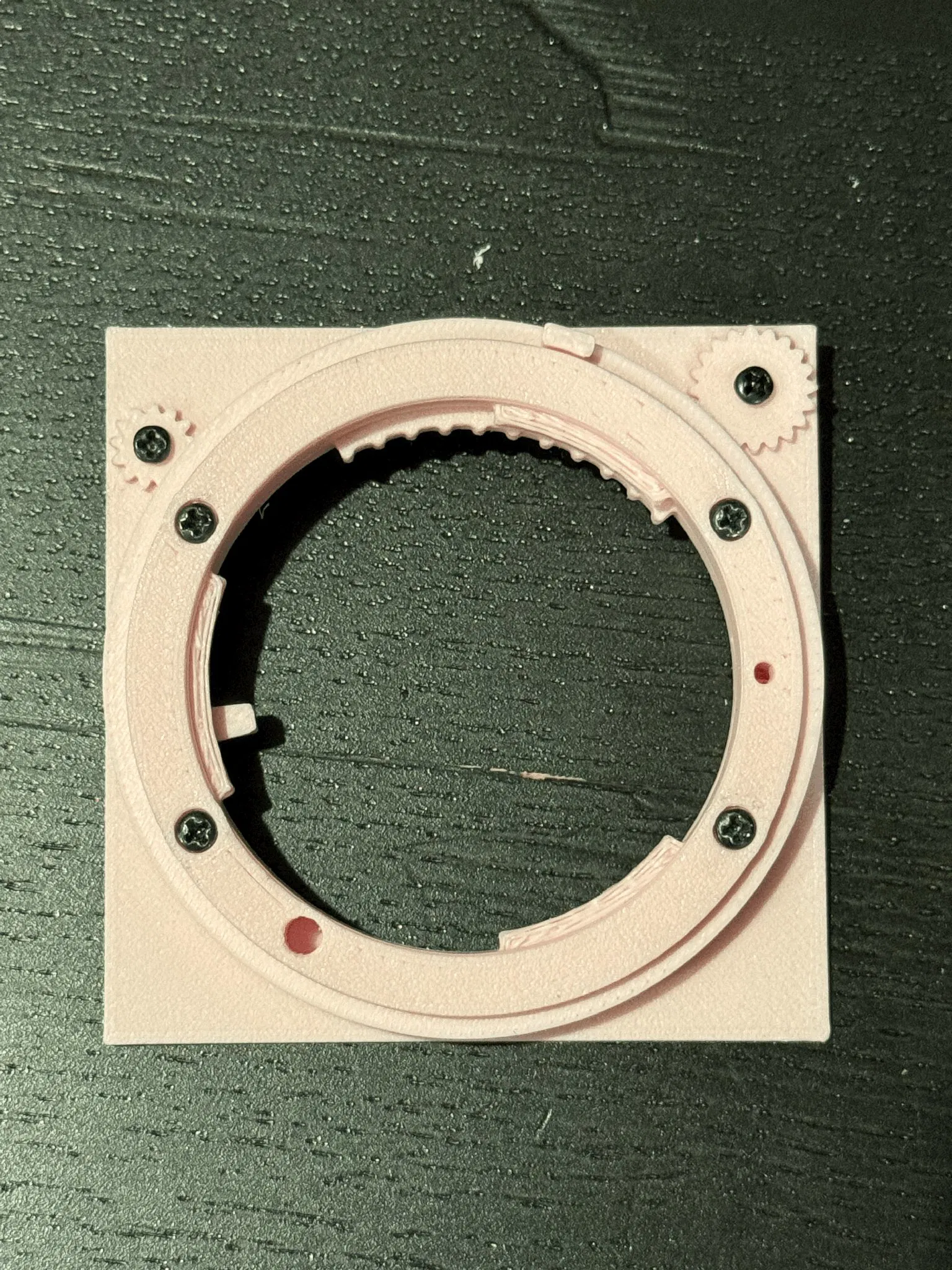

Giá đỡ cho ống kính ngàm Nikon F. Hỗ trợ cảm biến khẩu độ bằng cách đo vòng khẩu độ và chuyển đổi nó thành vòng xoay 360 độ trên "bánh răng cảm biến khẩu độ" (trục cần có lò xo). Hỗ trợ điều khiển đóng/mở màng chắn khẩu độ thông qua "bánh răng điều khiển khẩu độ". Cũng bao gồm điểm tiếp xúc điện được đặt đúng vị trí và các lỗ cho chốt định vị ngàm và ổ đĩa động cơ thủ công.

Mô hình gồm nhiều bộ phận được thiết kế để in với ít hoặc không cần hỗ trợ, để có càng nhiều bề mặt nhẵn càng tốt cho các bộ phận chạy trơn tru. Xem 3mf để biết ví dụ bố cục.

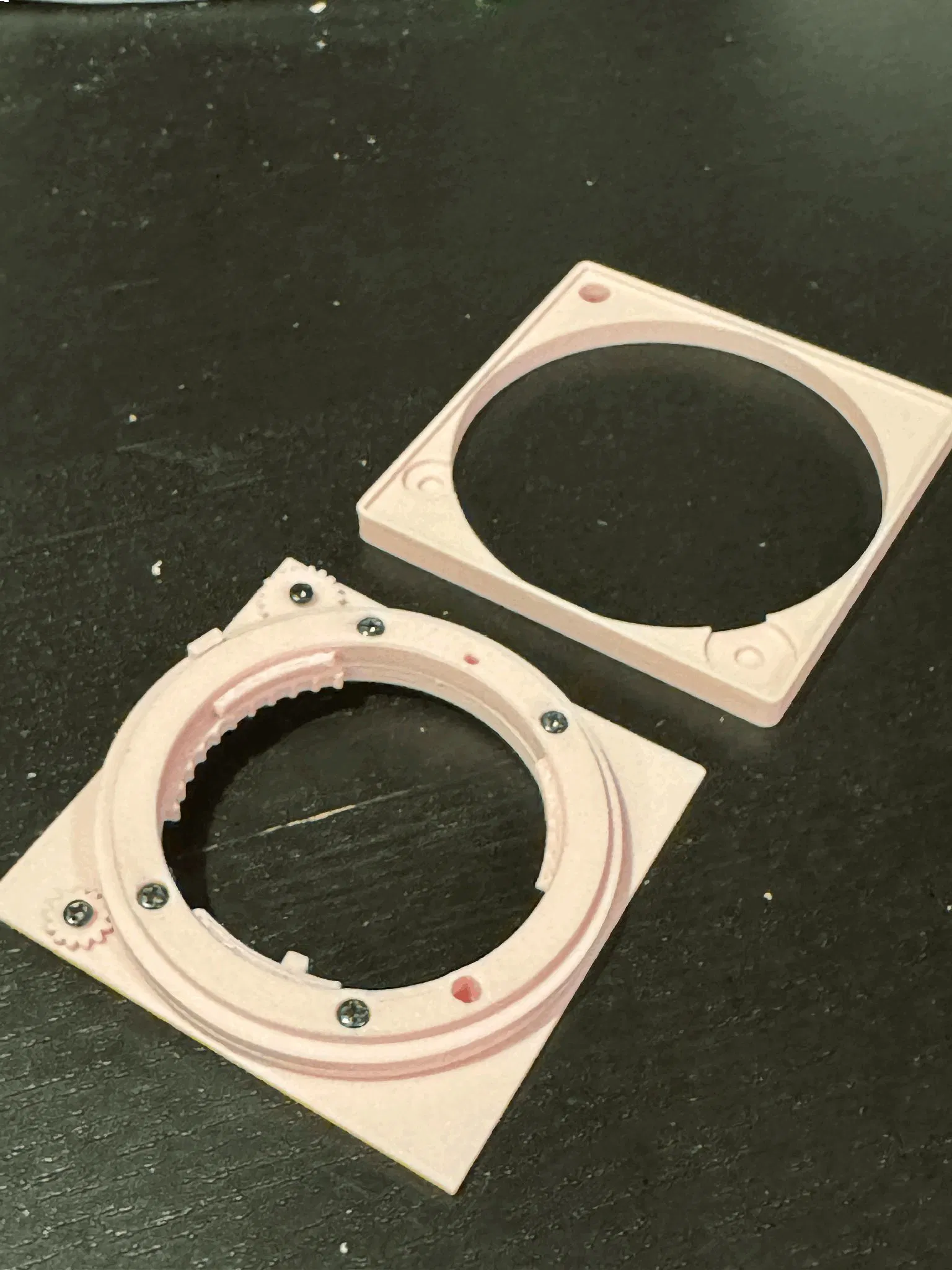

Giá đỡ và tấm đế được cố định bằng 4 bu lông M2 (đầu tròn), trong cấu hình mẫu này, hai bánh răng khẩu độ cũng được cố định bằng bu lông M2 đầu tròn, mặc dù trong ứng dụng thực tế chúng sẽ được kết nối với trục.

Giá đỡ dạng thanh cho bộ phận cảm biến khẩu độ gắn vào vòng cảm biến khẩu độ bằng bu lông M1.4 4mm (đầu tròn), mặc dù bạn có thể chỉ cần dán nó.

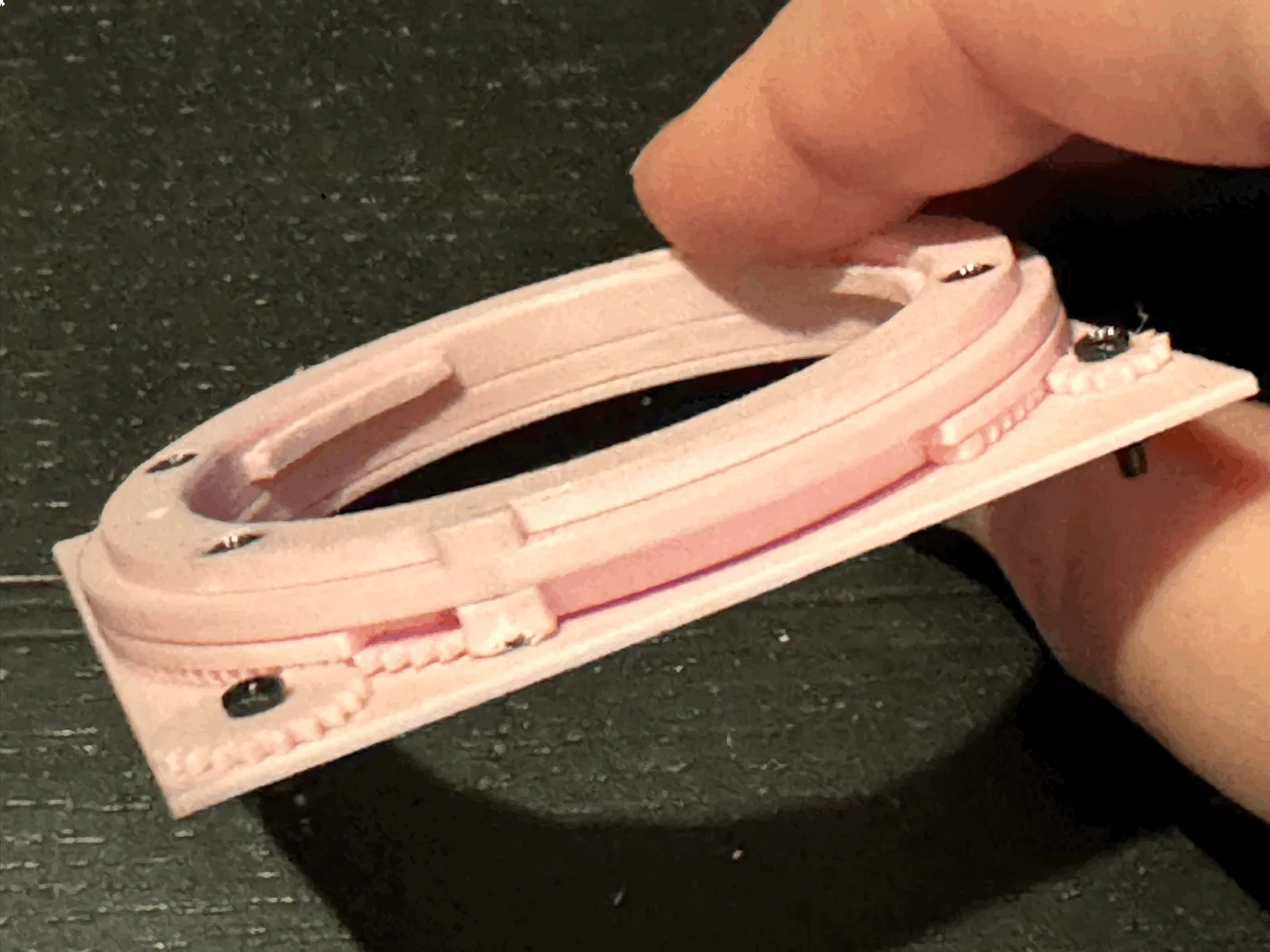

Xem tệp Blender để biết cách lắp ráp mọi thứ, nhưng hình ảnh sẽ cho bạn ý tưởng. Tôi đã in tất cả ở độ cao lớp 0.16mm bằng PLA, mặc dù hãy cẩn thận với các bánh răng vì đôi khi chúng có thể bị biến dạng hình nêm do co ngót - in chúng ở 0.08mm dường như giải quyết được vấn đề.
