Cổng kết nối tín hiệu Mitsubishi Outlander REMCU
- Lượt tải
- 23
- Lượt thích
- 10
- Lượt coi
- 354
- Bản remix
- 0
- Bình luận
- 1
File 9 5,1 MB
- Outlander_Signal_Gland_M16_v4_1765788622.3mf3MF · 368,8 KB
- Outlander_Signal_Gland_M16_v4_1765788623.stlSTL · 1,2 MB
- Outlander_Signal_Gland_M16_v4_1765788624.stepSTEP · 439,3 KB
- Outlander_Signal_Gland_M20_v4_1765788625.3mf3MF · 366,5 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #714
- Danh mục
- DIY
- Ngày đăng
- Giấy phép
- CC BY-SA — Ghi công, chia sẻ tương tự
Mô tả

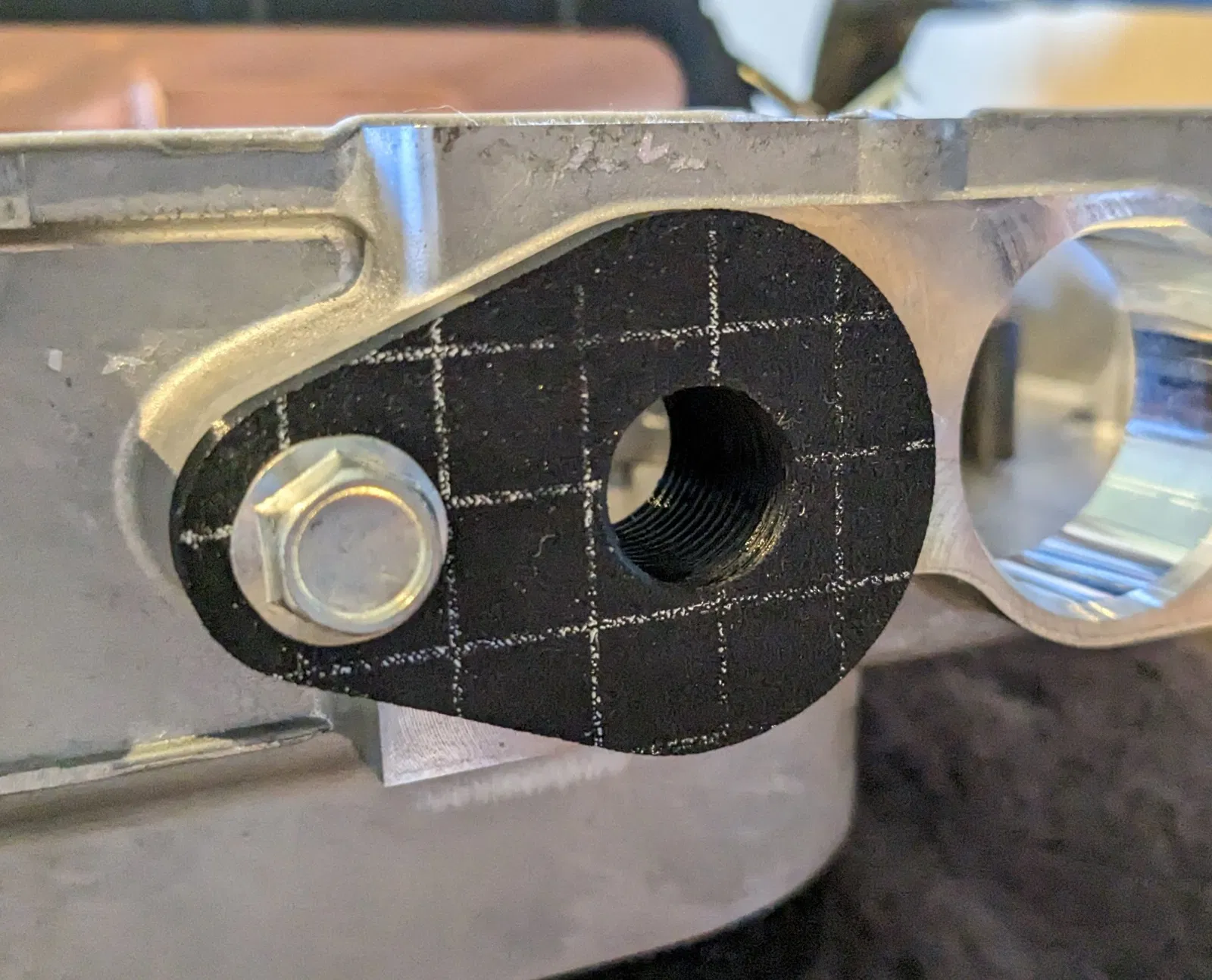

Cơ quan này có thể được sử dụng cho các cáp tín hiệu
Các phiên bản

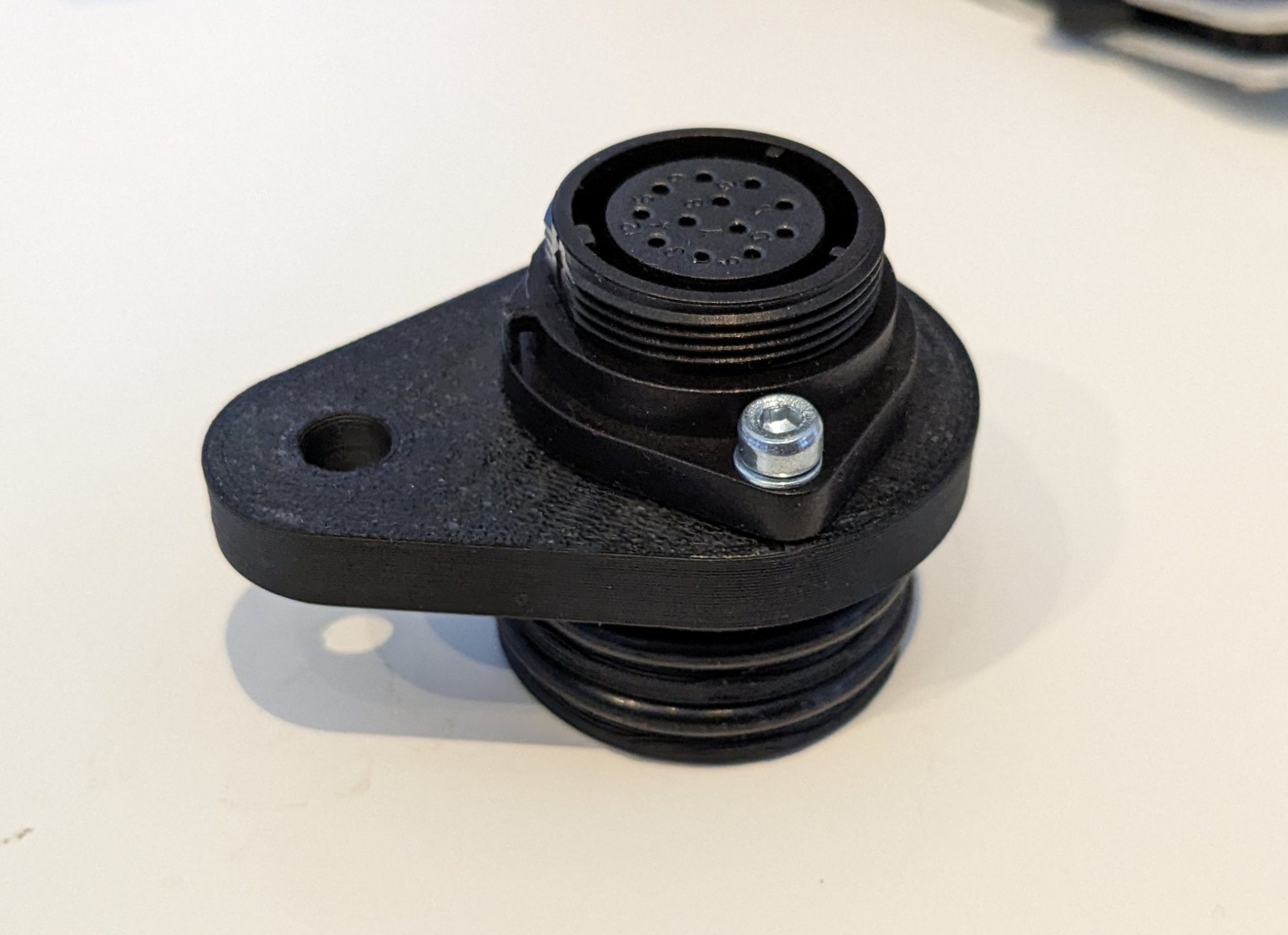

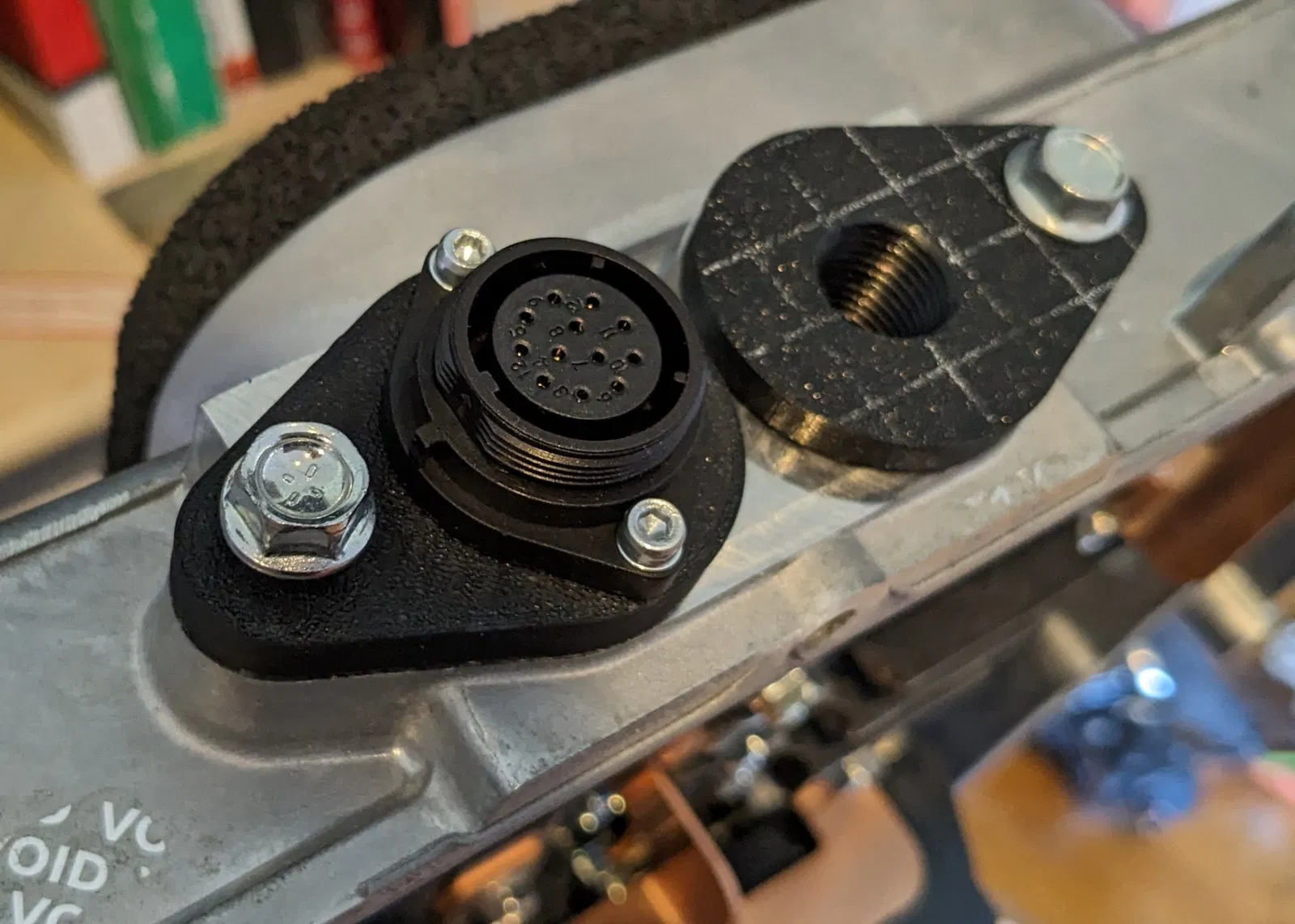

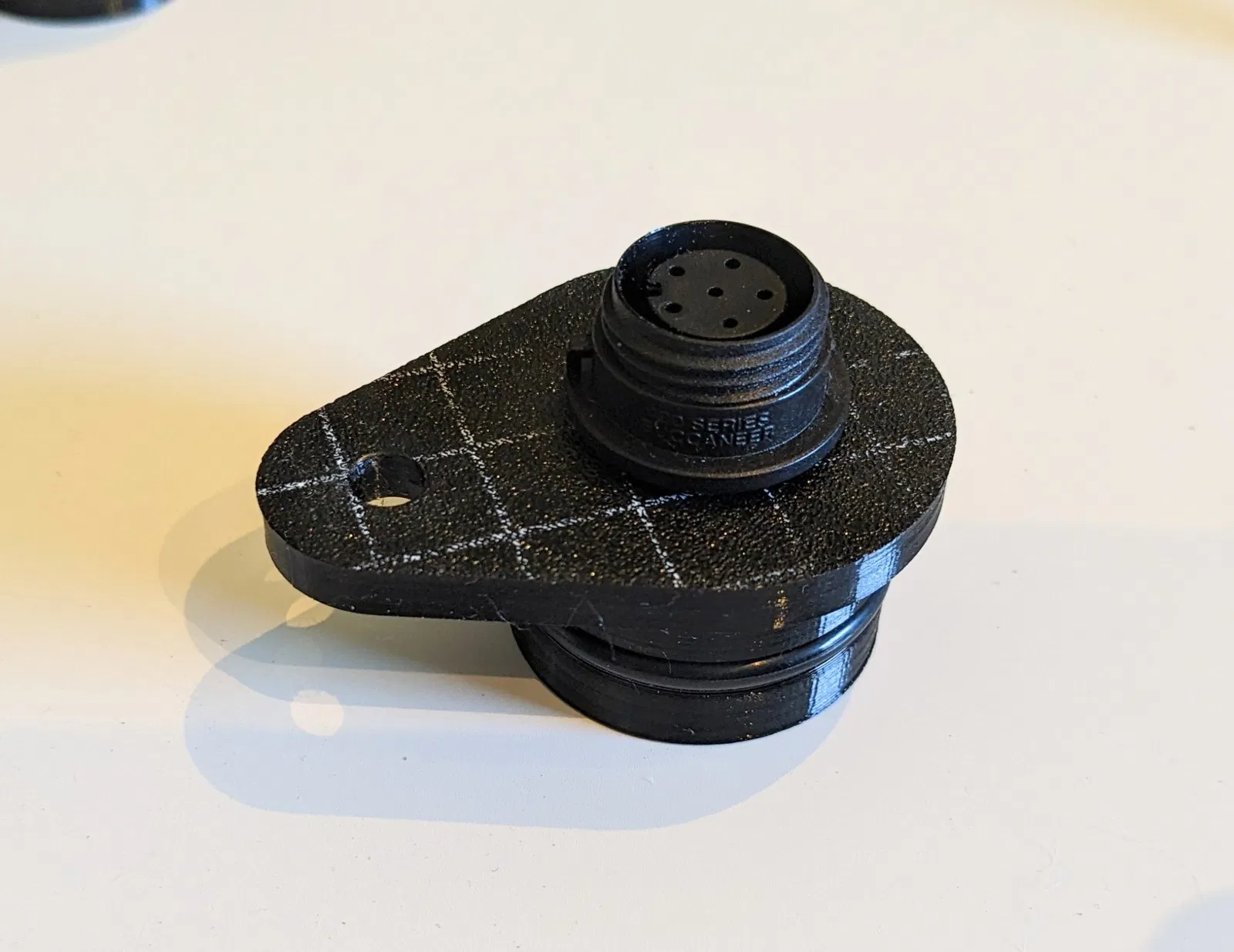

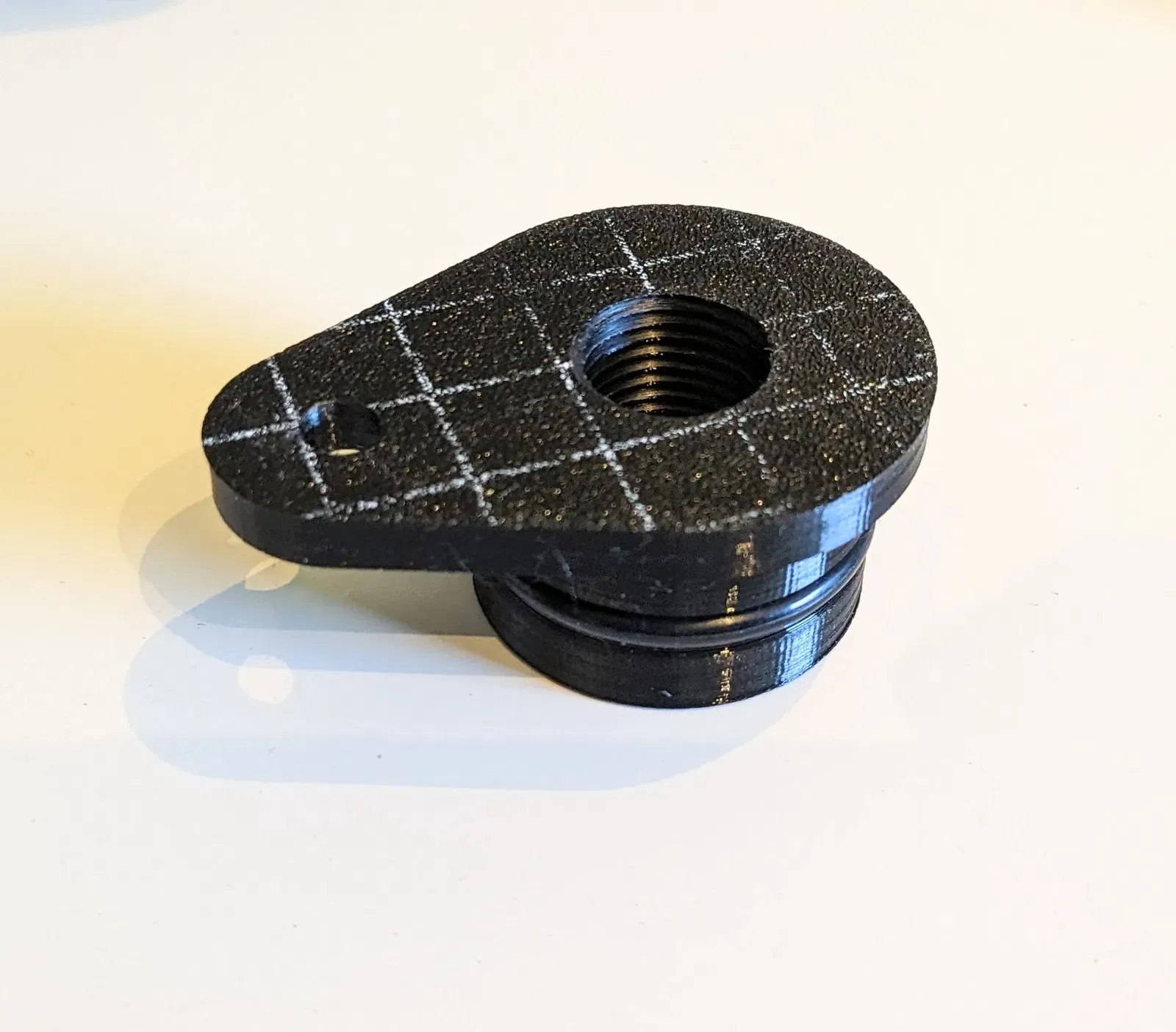

- M16: Dành cho cáp có đường kính nhỏ hoặc kết nối Bulgin PX (hoặc tương tự).
- M20: Dành cho cáp có đường kính lớn hơn.

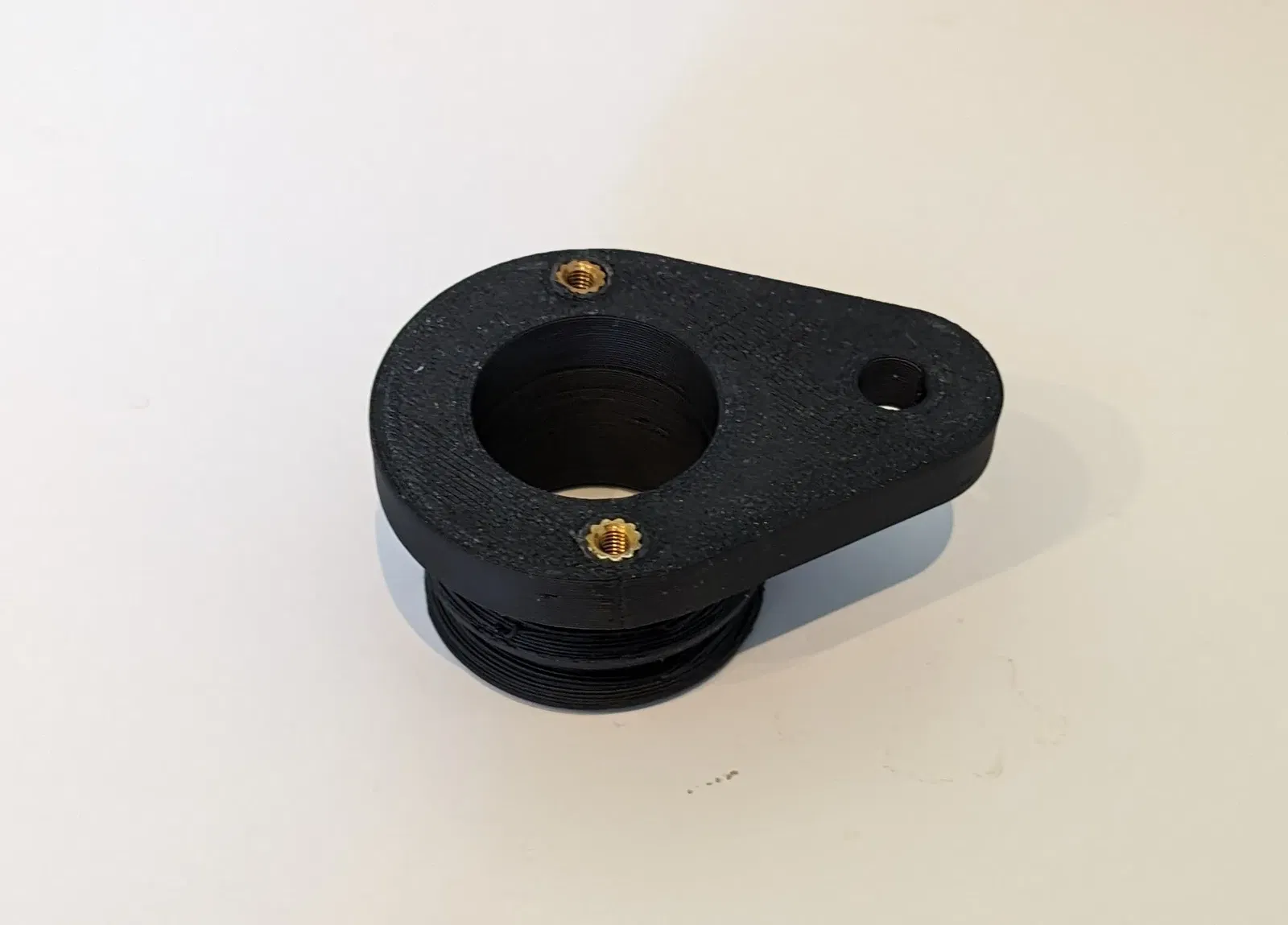

- Waipu SP21: Nếu bạn muốn thay thế kết nối gốc bằng kết nối Waipu SP21 7 hoặc 9 chân.
Vật liệu & Cài đặt In Được Khuyến Nghị
- Chiều cao lớp 0.1mm cho độ phân giải ren tốt
- Ren M16x1.5/M20x1.5 có thể chặt nếu có quá nhiều vật liệu được đùn
- Các bản in thử nghiệm được thực hiện với PLA, nếu bạn muốn sử dụng nó trong ô tô thì tốt hơn nên sử dụng ABS, PETG, …

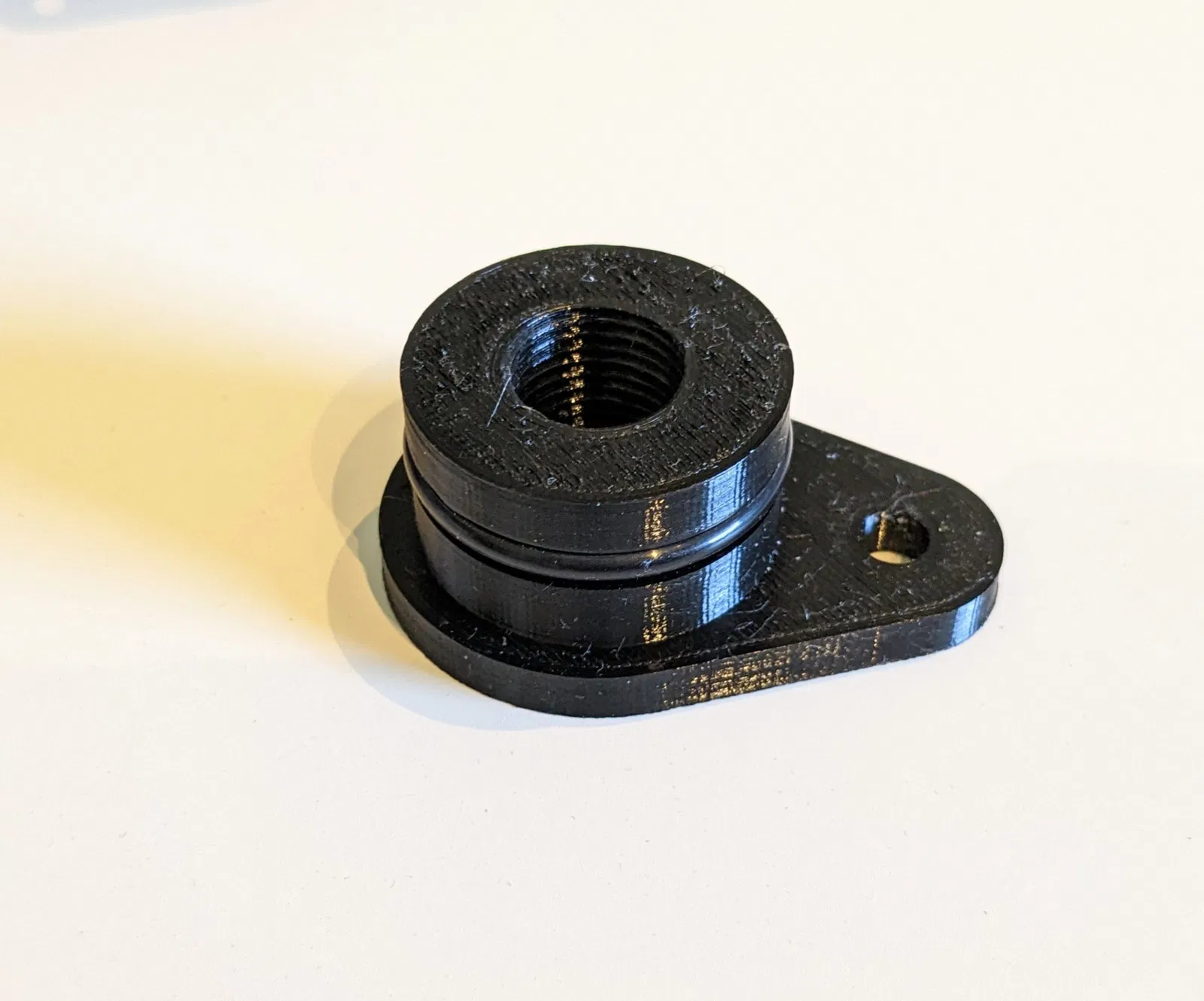

- Rãnh O-Ring thường không cần hỗ trợ nếu bạn có đủ các đường viền bên ngoài (ít nhất trên lớp trên cùng của rãnh) và in chúng từ trong ra ngoài.
Phần Cứng Bổ Sung
- O-Ring 26x3mm
- Cơ quan cáp M16/M20 hoặc kết nối Bulgin PX
Chỉ dành cho Waipu SP21:
- 2x chèn nhiệt M3
- 2x vít M3x8
Xin hãy xem xét việc thích mô hình và đăng một bản làm. Nó đã mất rất nhiều sửa đổi và rất nhiều vật liệu và O-ring để làm cho điều này đúng.
Thông số in
- Định dạng
- 3mfstepstl
- Số file mô hình
- 9
- Tổng dung lượng
- 5,1 MB
- File lớn nhất
- 1,2 MB
