Bộ Kit Gắn StealthBurner CW2 Cho Elegoo Neptune 3 Pro/Plus/Max

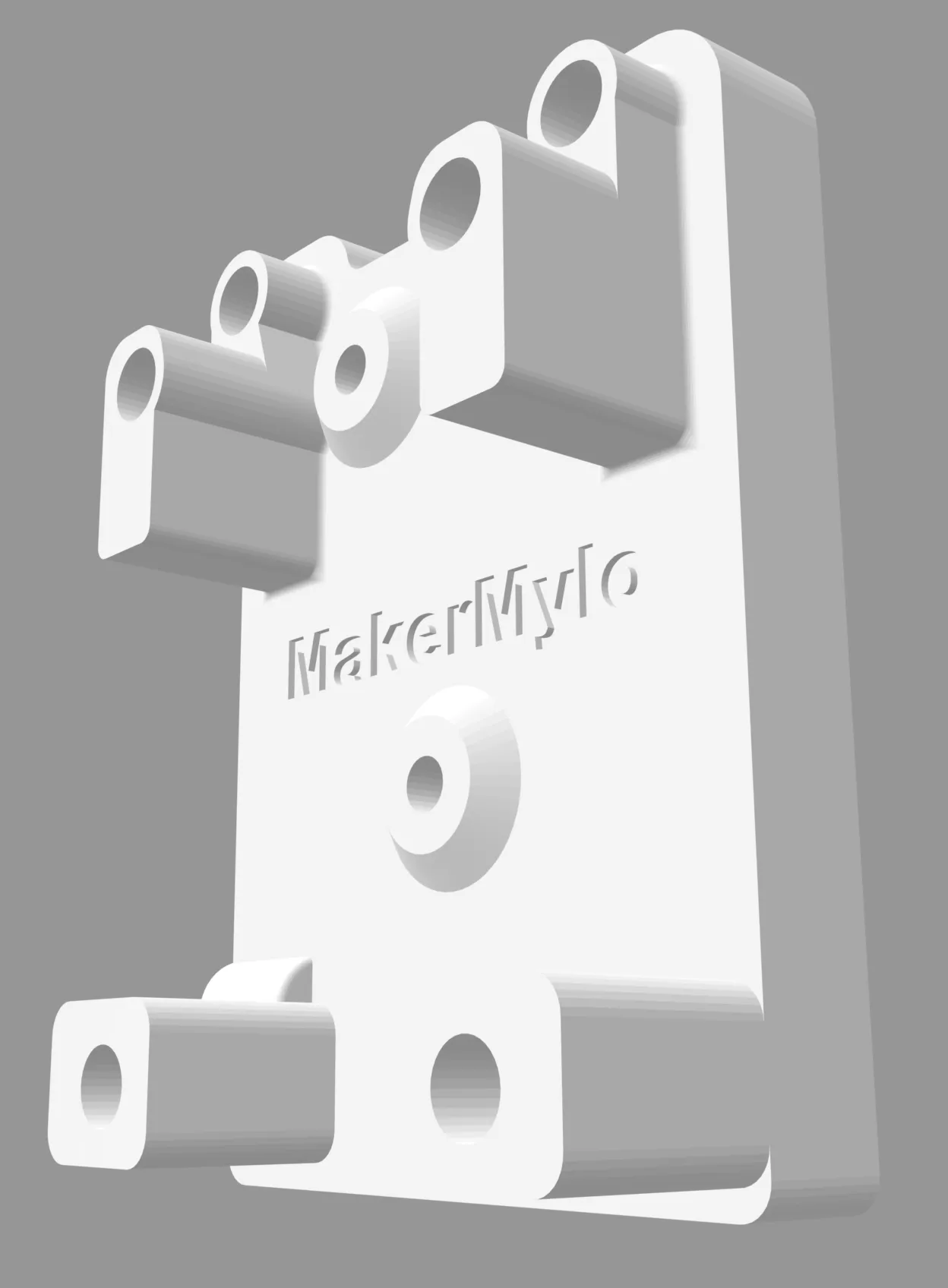

Thiết kế lại hoàn toàn so với phiên bản Bowden của tôi, vốn là một bản phối lại. Mô hình này được thiết kế từ đầu, sử dụng cùng kích thước nhưng cắt bỏ nhiều vật liệu hơn để tạo khoảng trống. Tôi cũng đã thêm một lỗ vặn ren nhiệt ở bên cạnh cho đầu dò cảm ứng nguyên bản của Neptune.

Vị trí đầu dò cao hơn vị trí đầu phun tiếp đất khoảng 2mm.

Cập nhật, Phiên bản 8:
Thả toàn bộ bộ phận xuống 8mm vì V7 sẽ không chạm tới khay in nếu gắn cố định, đồng thời sửa lại vị trí đầu dò để tránh cạ vào tấm đỡ.

Cập nhật, Phiên bản 9:

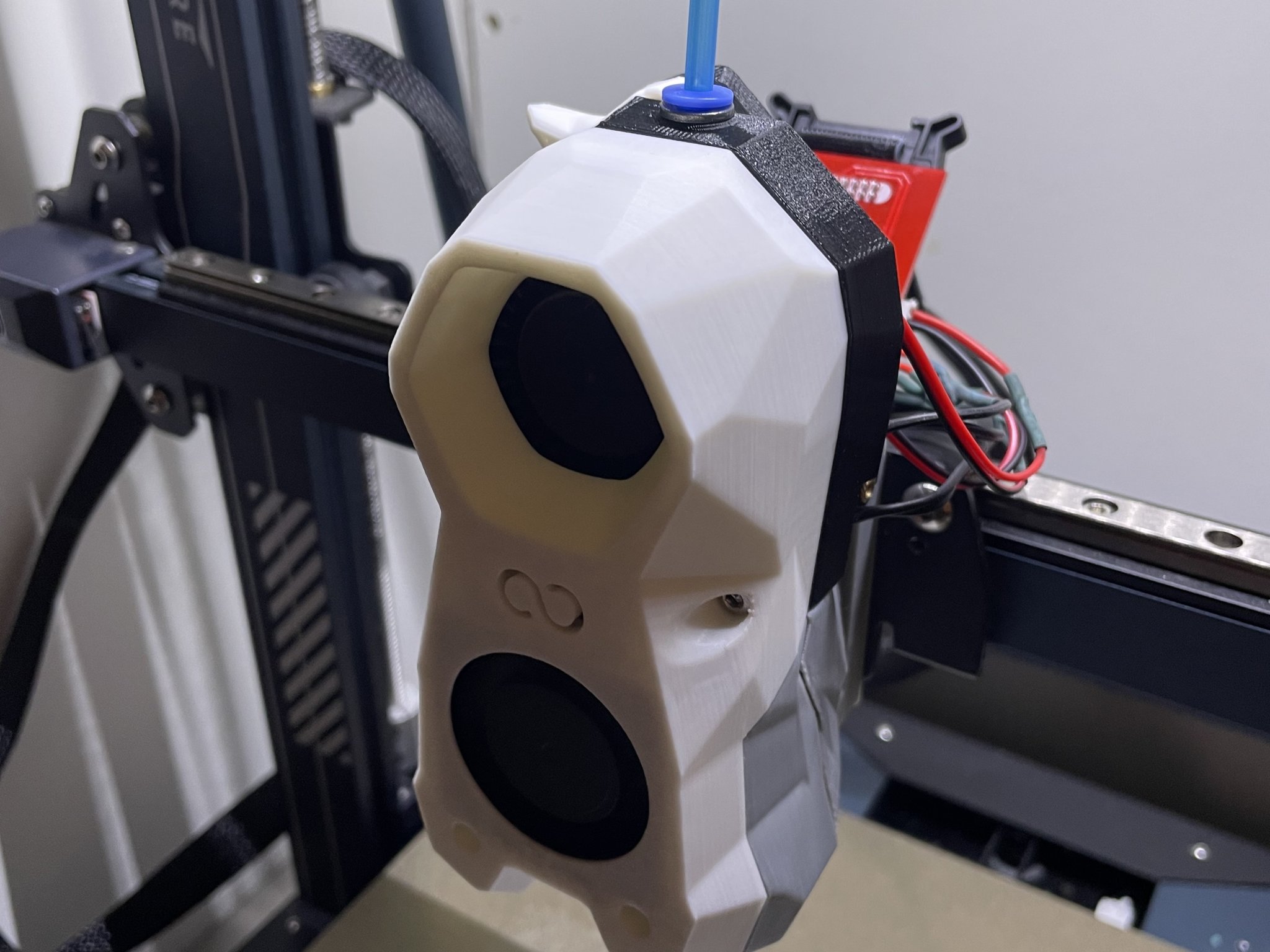

Đây là phiên bản cuối cùng được sử dụng trên máy của tôi, nó đẩy đầu in ra phía trước đủ xa để cho phép sử dụng vít đầu bằng/đầu mũ để lắp vào giá đỡ nguyên bản và cũng đẩy đầu dò về phía trước 2mm.

In ấn:
In bằng PLA cho bản mẫu thử nghiệm, Khuyến nghị dùng ABS.
Độ dày lớp 0.2mm
Không cần hỗ trợ
Độ đặc 40%
4 lớp thành,
4 lớp trên & dưới

Các bộ phận cần thiết:
Đầu in Stealth Burner + Vít để lắp.
7x Vít ren nhiệt M3
3x Vít M3x18mm
3x Đai ốc M3 (Nên dùng loại Nyloc)
1x Vít M3x10mm (Đầu dò)

Cấu hình Klipper:
Độ lệch đầu dò:
x_offset: -29.3
y_offset: 32.37
