Nâng Cấp Giá Đỡ Cuộn Dây (Anycubic Kobra)

CẬP NHẬT ngày 07.08.2023

Đã thêm hai bộ phận mới:

• endcap_duo_simplifiedx70mm (cho “holder+20mm”)
• endcap_duo_simplifiedx90mm (cho “holder”)

Những bộ phận này cho phép gắn spoolbracket lên máy Anycubic Kobra Plus luôn.

Xem thêm tại:

CẬP NHẬT ngày 19.07.2023

Đã thêm bộ phận spoolbracket+30mm_height, cho phép sử dụng các cuộn dây có đường kính lên tới 255mm.

CẬP NHẬT ngày 15.07.2023

Đã thêm các bộ phận sau đây gần đây:

• spoolbracket_+10mm_height
• endcap_duosimplified-10mm_length

Trong trường hợp bạn có các cuộn dây lớn hơn và rộng hơn một chút mà không vừa với các bộ phận gốc.

“endcap_duosimplified-10mm_length” cho phép sử dụng file “holder+20mm.STL” từ

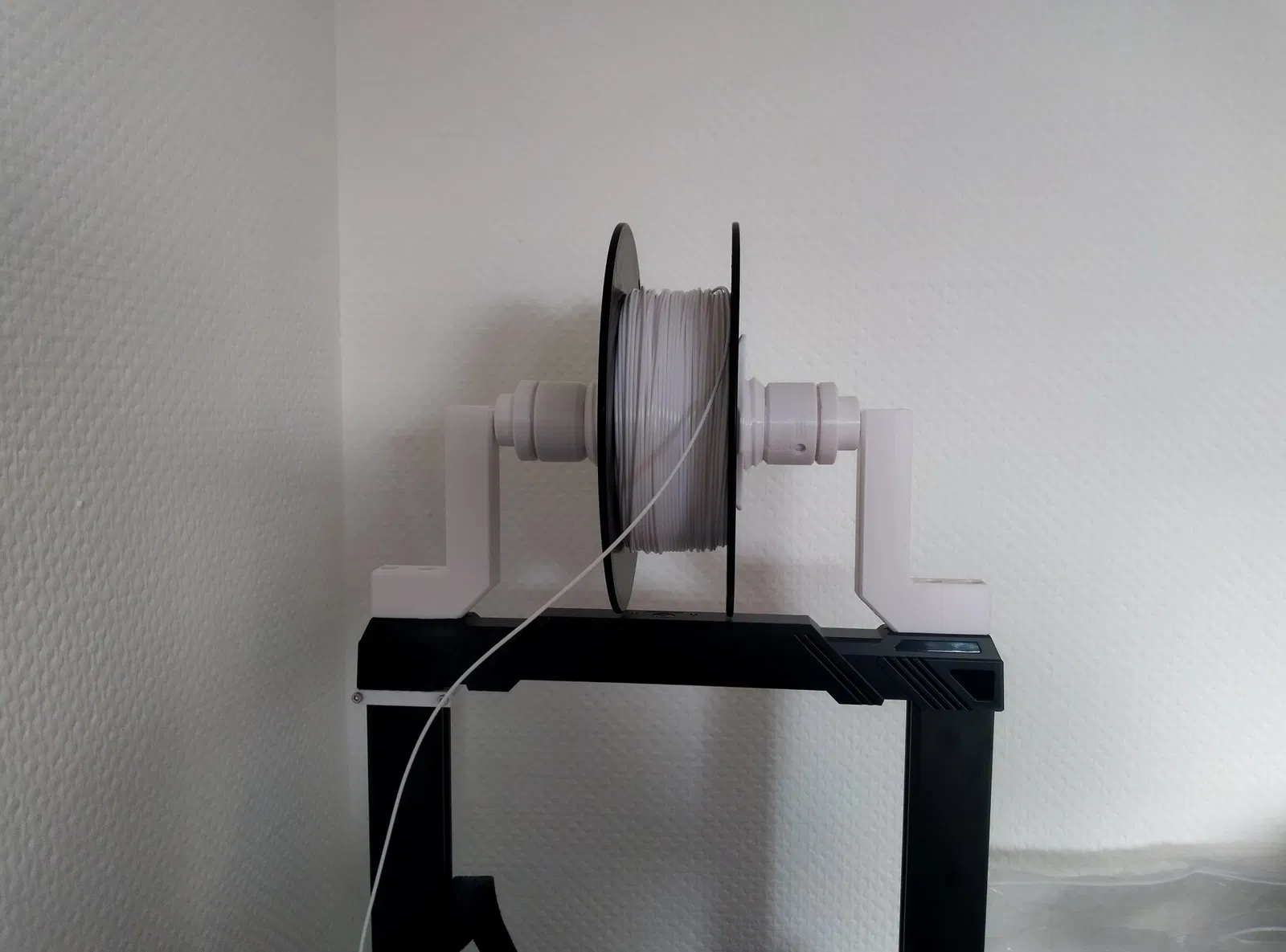

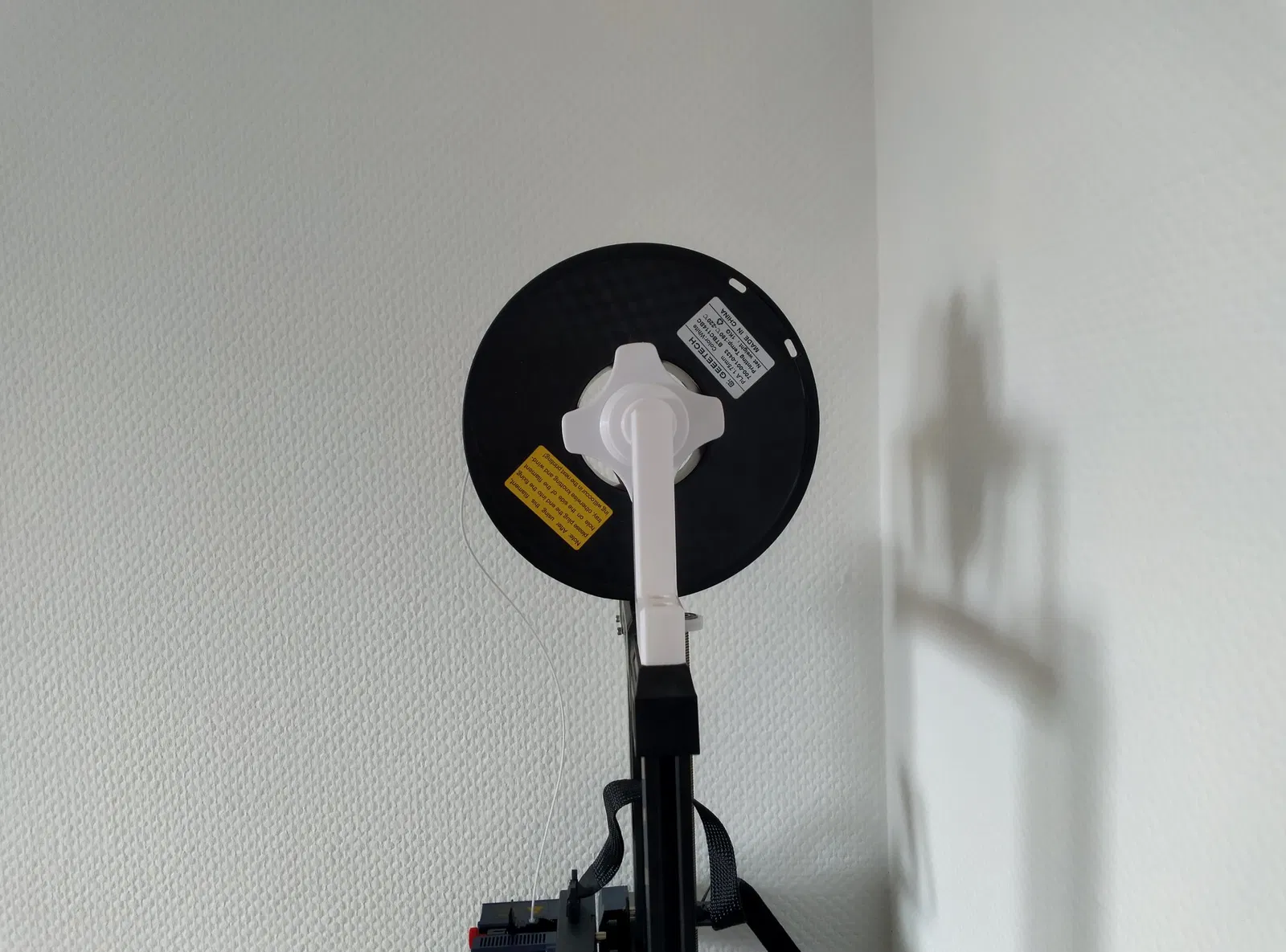

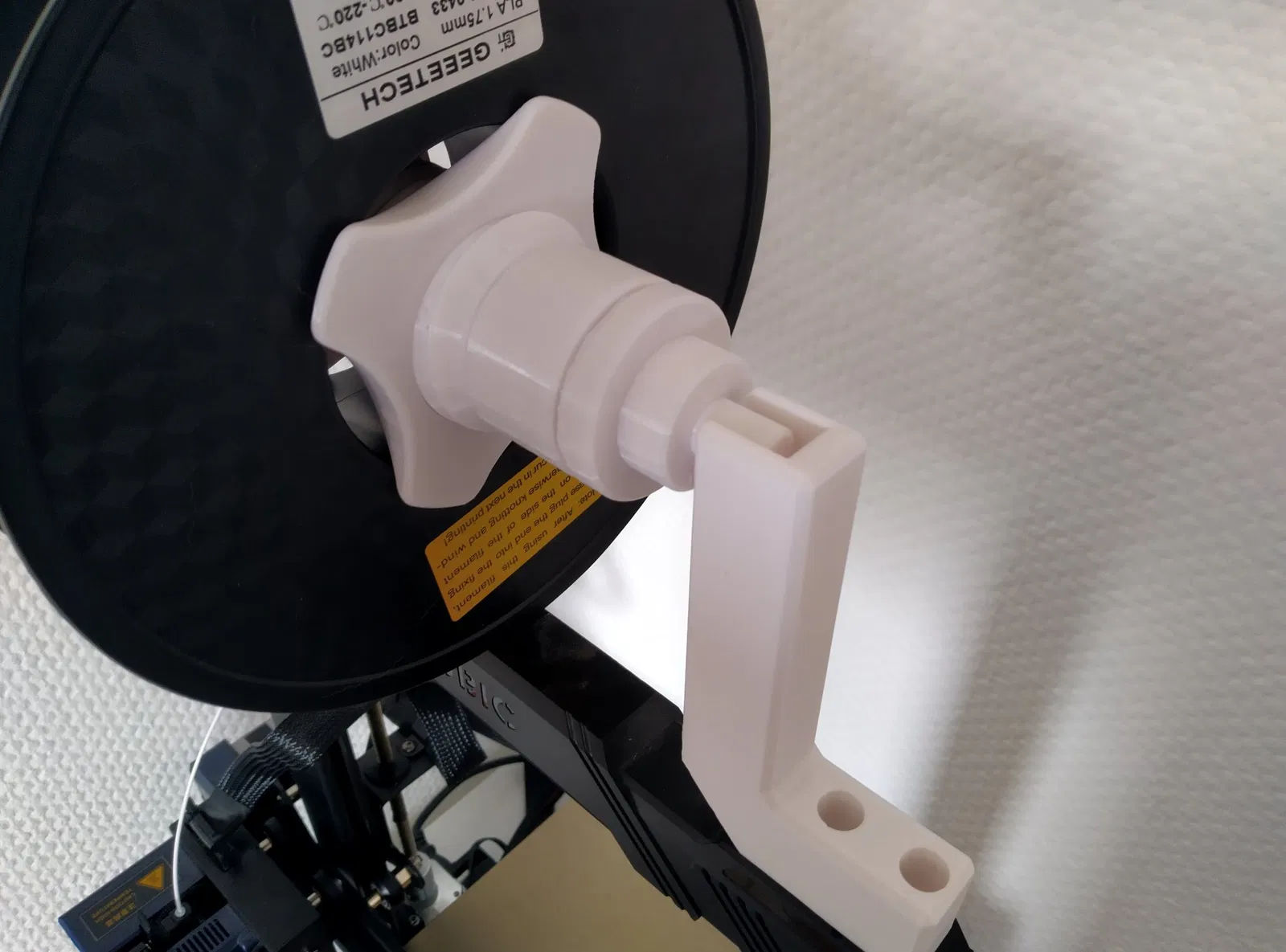

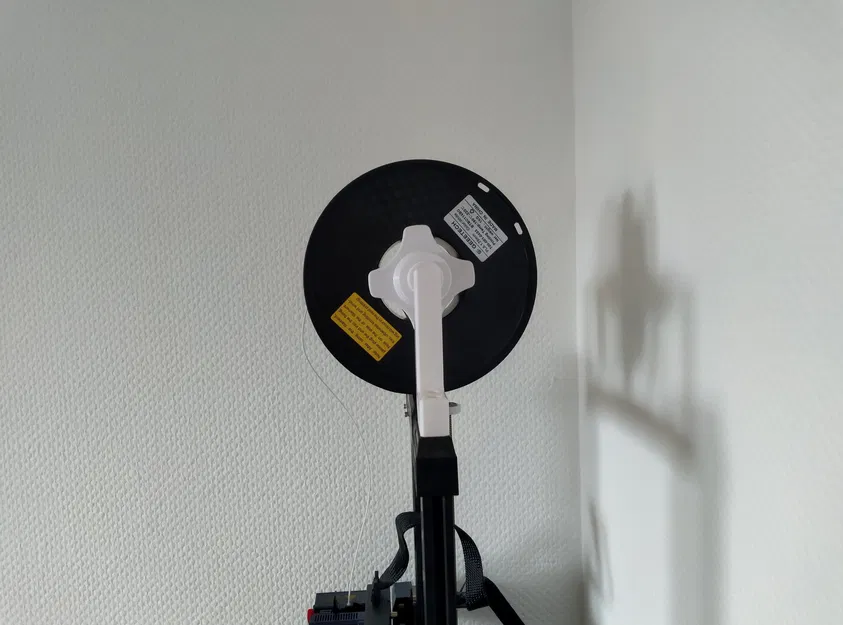

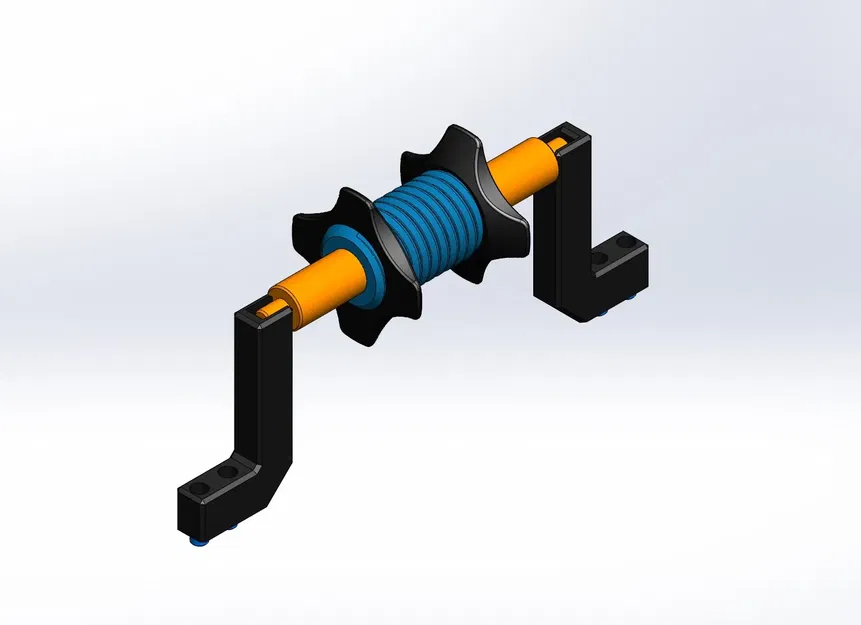

Nâng cấp giá đỡ cuộn dây cho Anycubic Kobra, mang lại các lợi ích sau:

• Cuộn dây được đặt hoàn toàn chính giữa máy in và xoay 90°
• Giá đỡ mới ít bị rung lắc hơn nhiều so với giá đỡ kim loại tiêu chuẩn
• Có thể tháo lắp cuộn dây khỏi máy in một cách dễ dàng và nhanh chóng
• Đường kính cuộn dây tối đa: 195mm

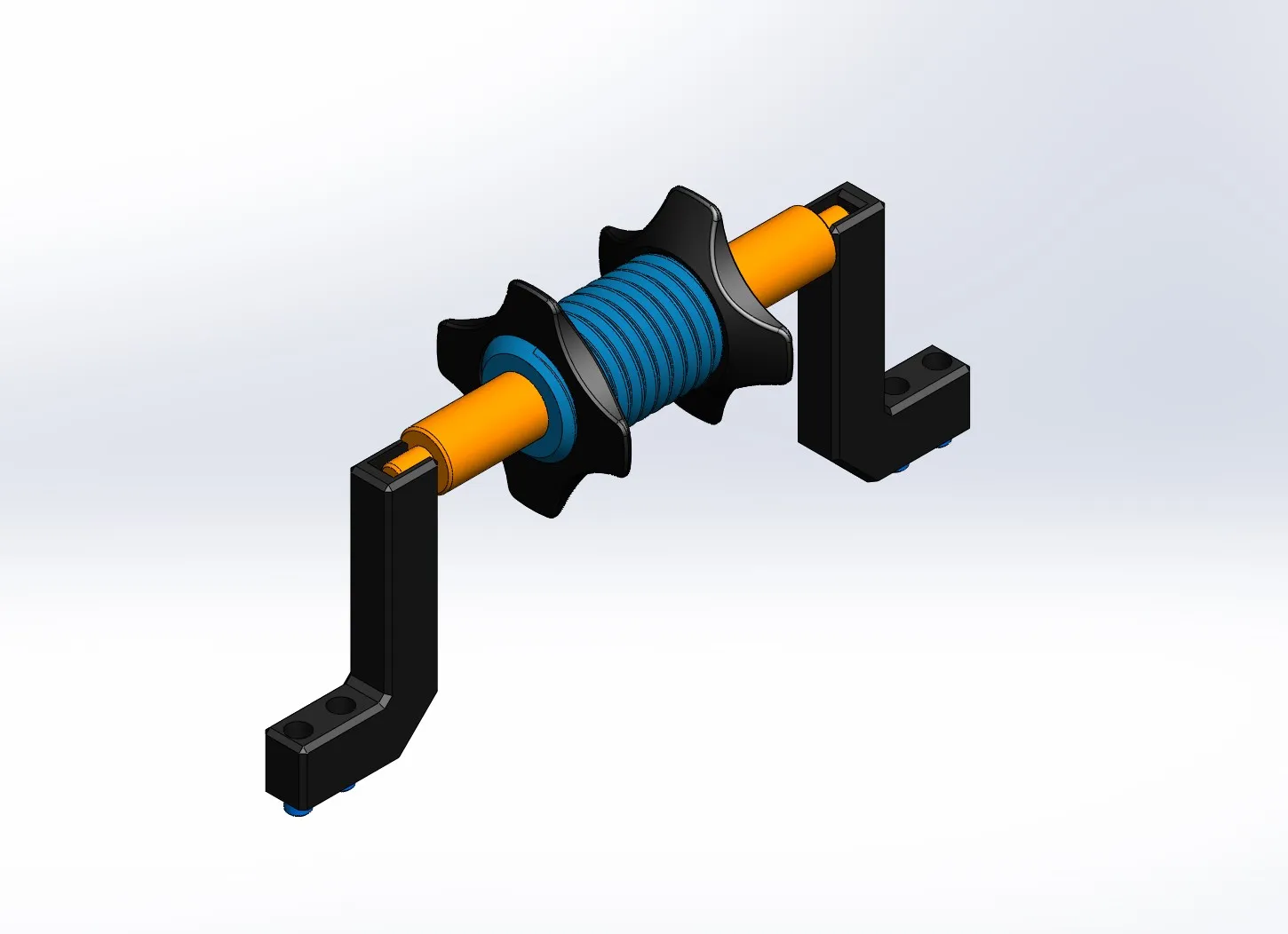

Các bộ phận cho Giá đỡ:

• 2x spoolbracket.stl
• 4x centering.stl (nếu không dùng ốc, tui khuyên bạn nên dán chúng vào spoolbracket)

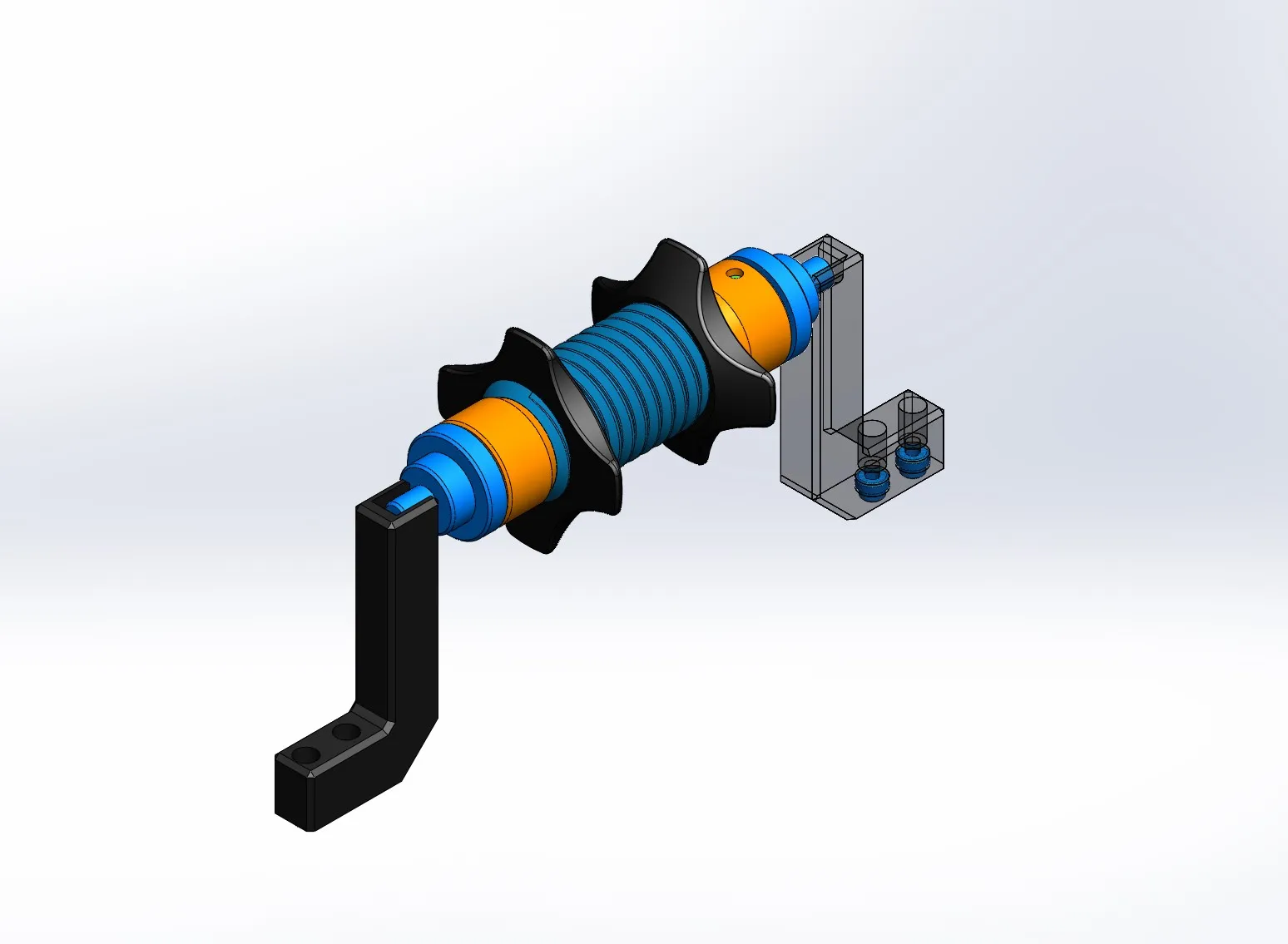

Các bộ phận cho Giá đỡ cuộn dây [2 Lựa chọn]:

Lựa chọn 1:

Lựa chọn 2:

• Giá đỡ cuộn dây đơn giản
• Danh sách bộ phận:
  • 1x holder.stl (từ universal/modular spoolholder)
  • 2x clamp.stl (từ universal/modular spoolholder)
  • 2x endcap_duo_simplified

Tùy chọn:

• 4x ốc M5x40 đầu trụ - giá đỡ hoạt động tốt mà không cần ốc, nếu bạn vẫn muốn bắt vít lên trên máy in, giá đỡ đã sẵn sàng cho việc đó và chỉ cần thay thế các ốc nguyên bản quá ngắn của máy in. (hãy đảm bảo bạn cũng sử dụng các đai ốc giữ của bộ phận lắp ráp nguyên bản của máy in - chúng nằm dưới 4 ốc phía trên của máy in)

Tất cả các bộ phận được in với độ cao lớp 0.2mm, mật độ vật liệu 15%, tốc độ 50mm/s, dùng PLA ở nhiệt độ 200°/60° và có hỗ trợ khi cần. (không cần hỗ trợ cho các ren với thông số này!)

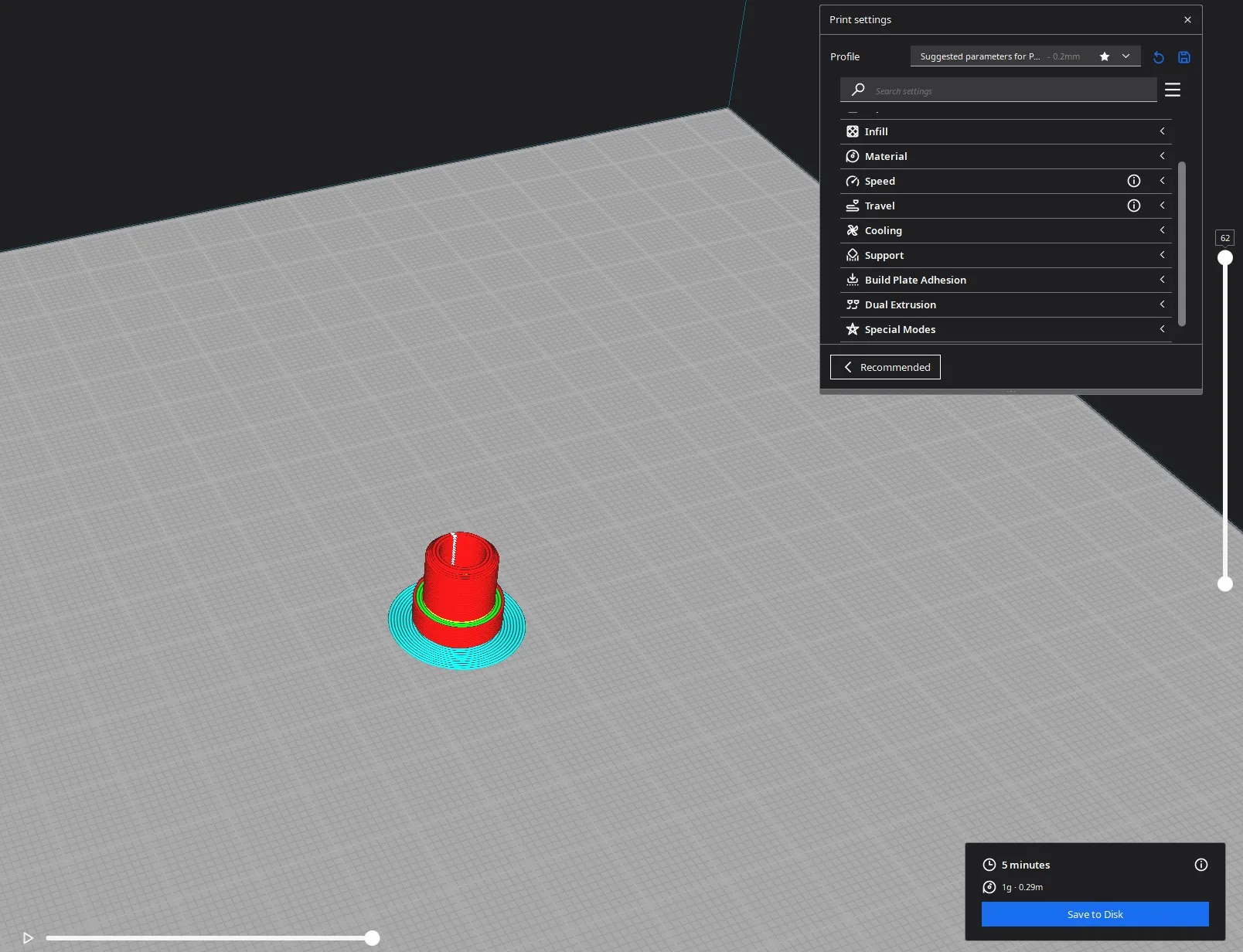

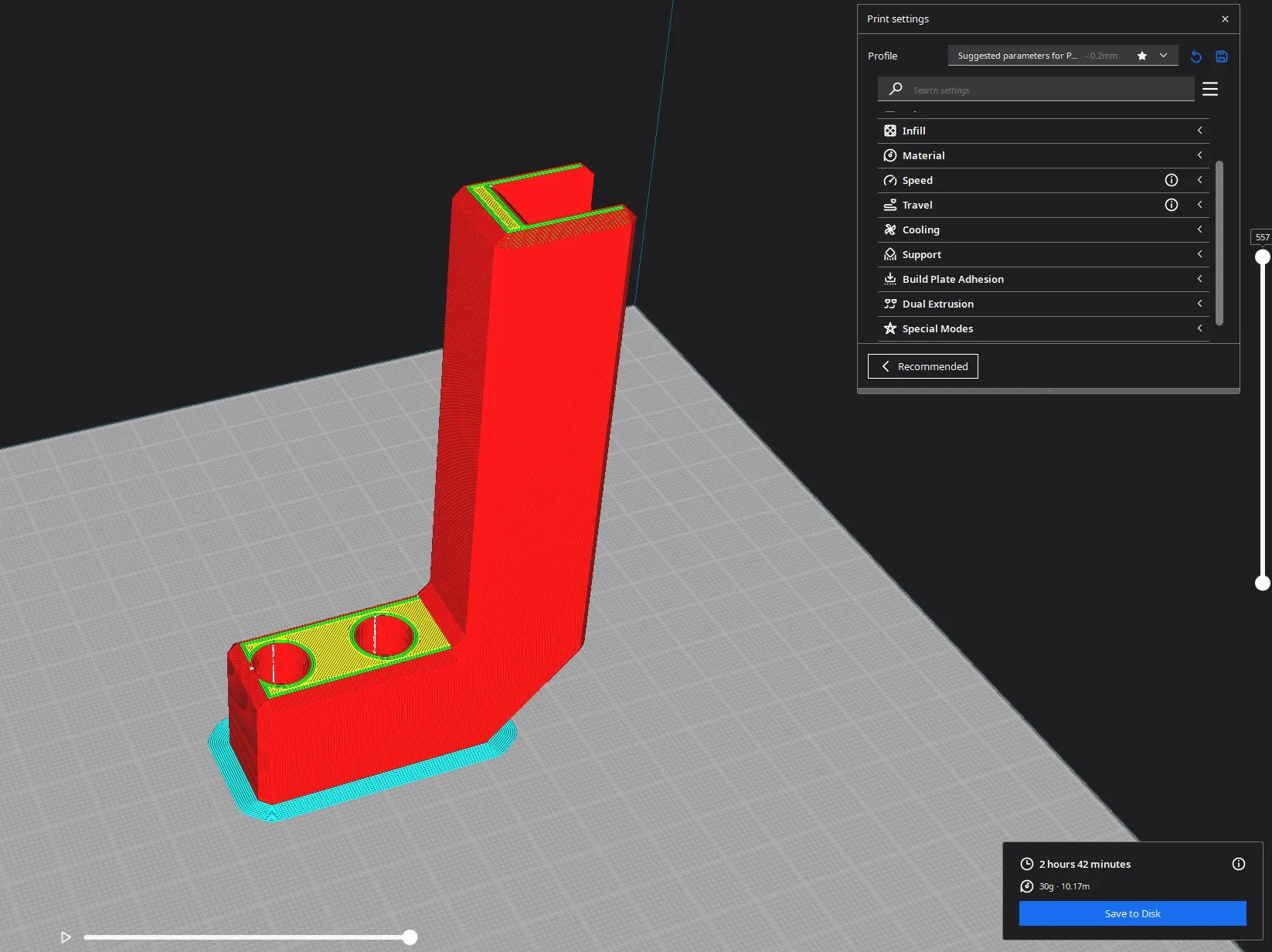

Xem hình ảnh slicer để biết cách in và định hướng.
