Vỏ Hộp Suy Hao Offset KC9ON

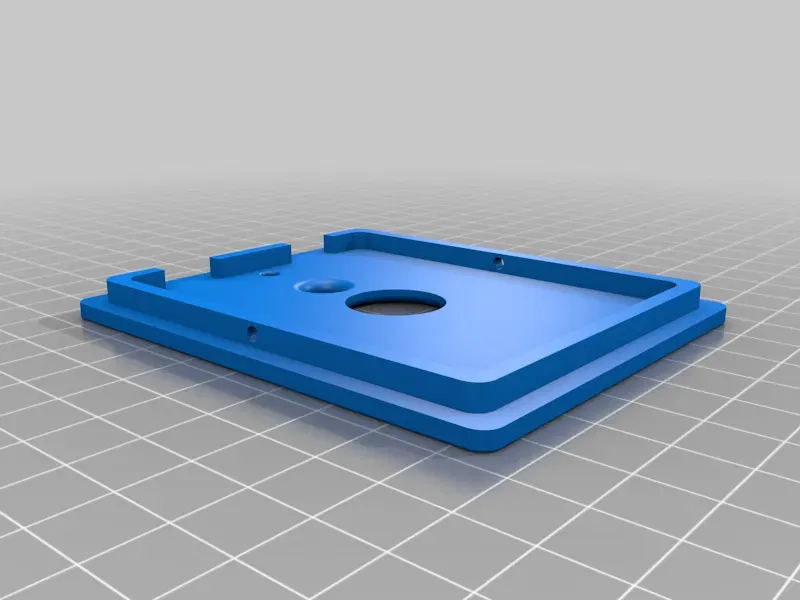

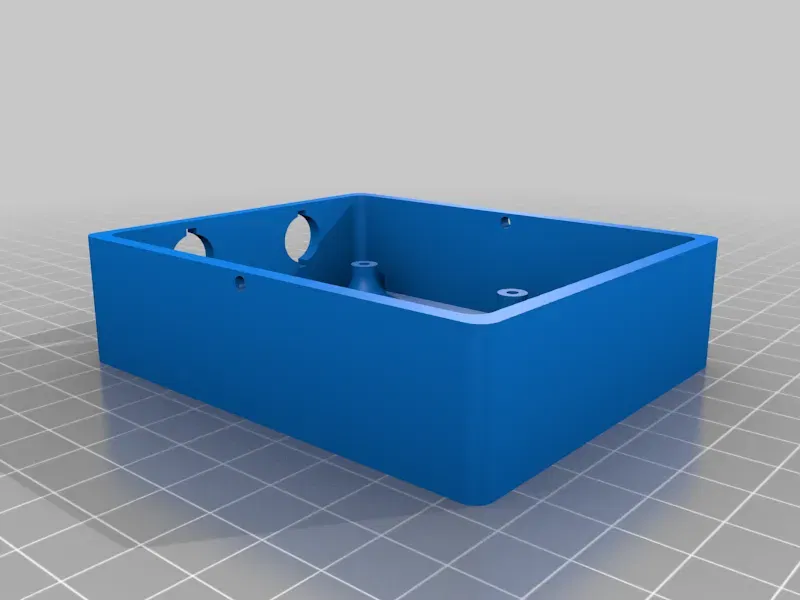

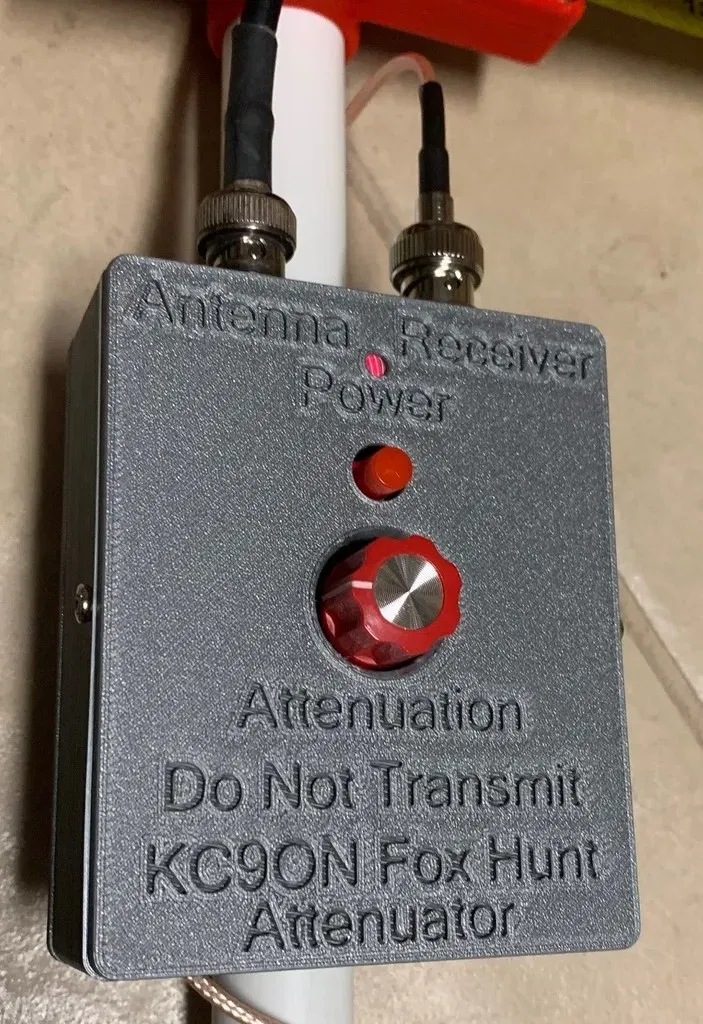

Vỏ bọc đơn giản cho mạch attenuator offset KC9ON. Có hai loại nắp che. Một loại có lỗ xuyên cho LED và loại còn lại để lại một lớp nhựa mỏng để giảm độ sáng của LED. Màu PETG bạn chọn cũng sẽ ảnh hưởng đến độ sáng.

Một cách khác để thay đổi độ sáng LED là thay đổi giá trị điện trở hạn dòng trên PCBA. Tuy nhiên, việc này đòi hỏi phải hàn và mua một điện trở dán khác. Theo John KC9ON, hiện tại điện trở là 2.2K. Bạn có thể thử dùng điện trở 4.4K hoặc 10K ohm để LED mờ hơn.

Bộ suy hao này được sử dụng kết hợp với bộ thu sóng radio và ăng-ten để dò tìm máy phát sóng nghiệp dư. Để biết thêm thông tin, vui lòng truy cập Joe Moell KØOV http://homingin.com/

Bộ suy hao này trộn tín hiệu 4MHz. Các hài âm tần tạo ra tín hiệu suy hao. Khi bạn đến gần máy phát, bạn cần suy hao tín hiệu RF, nếu không bộ thu của bạn có thể bị bão hòa. Xem thêm chi tiết trên trang web của John. https://kc9on.com/

Cài đặt In

Thương hiệu máy in:

Prusa

Máy in:

I3 MK3S

Rafts:

Không

Supports:

Không

Độ phân giải:

0.2mm CHẤT LƯỢNG

Infill:

15%

Filament: Overture PETG màu vàng

Ghi chú:

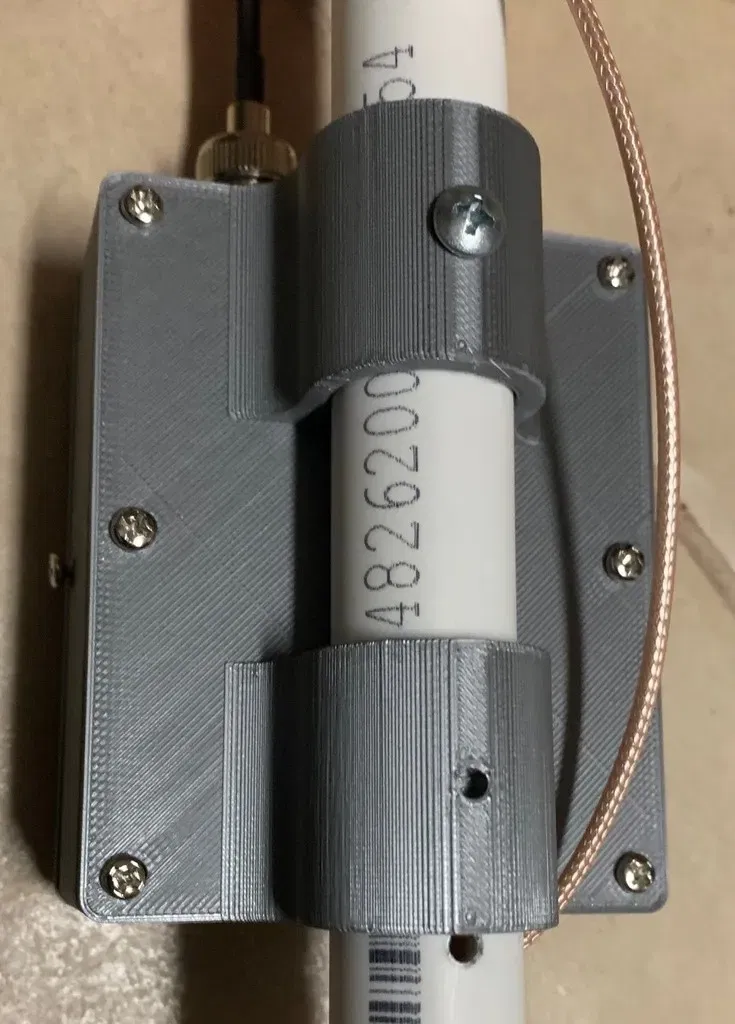

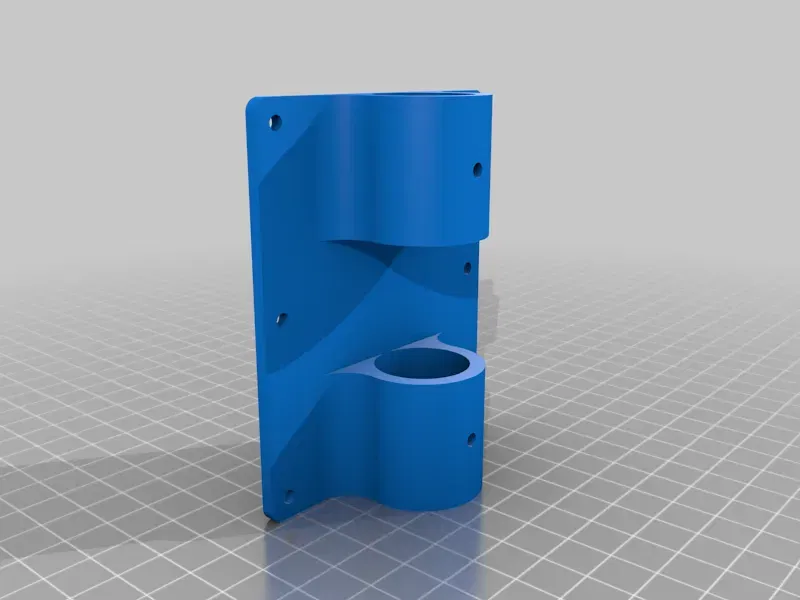

Bạn có thể dùng bất kỳ màu filament nào. Bạn cũng có thể in bằng PLA. Tôi đã dùng ốc nhựa 3mm nhỏ để lắp ráp. Khung được thiết kế cho ống PVC 1/2 inch.

ốc vít tự khoan đầu tròn Phillips uxcell 3mm x 8mm ren đầy đủ 200 cái

https://www.amazon.com/uxcell-Phillips-Thread-Tapping-Screws/dp/B01N6CH1X6

/ref=sr_1_1?crid=D4O0AFBT5V1R&keywords=uxcell+3mm+x+8mm+Phillips+Drive+Fully+Thread+Self+Tapping+Pan+Head+Screws+200PCS&qid=1642694733&sprefix=uxcell+3mm+x+8mm+phillips+drive+fully+thread+self+tapping+pan+head+screws+200pcs+%2Caps%2C112&sr=8-1

In mọi thứ phẳng trên khay in để tránh dùng support.

Bạn có thể tăng tỷ lệ infill để làm hộp chắc chắn hơn. Tôi nghĩ 15% là đủ.
