Tiêu đề Sculpfun Kabelstütze Lasermodul JSTXH-Stecker Tóm tắt Sculp

Bei Lasercuttern von Sculpfun kann es dazu kommen, daß der JSTXH-Stecker des Steuerkabels am Laserkopf durch die ständige Bewegung beschädigt wird. Ich habe daher eine Stütze entworfen, welche die Belastung vom Stecker nimmt.

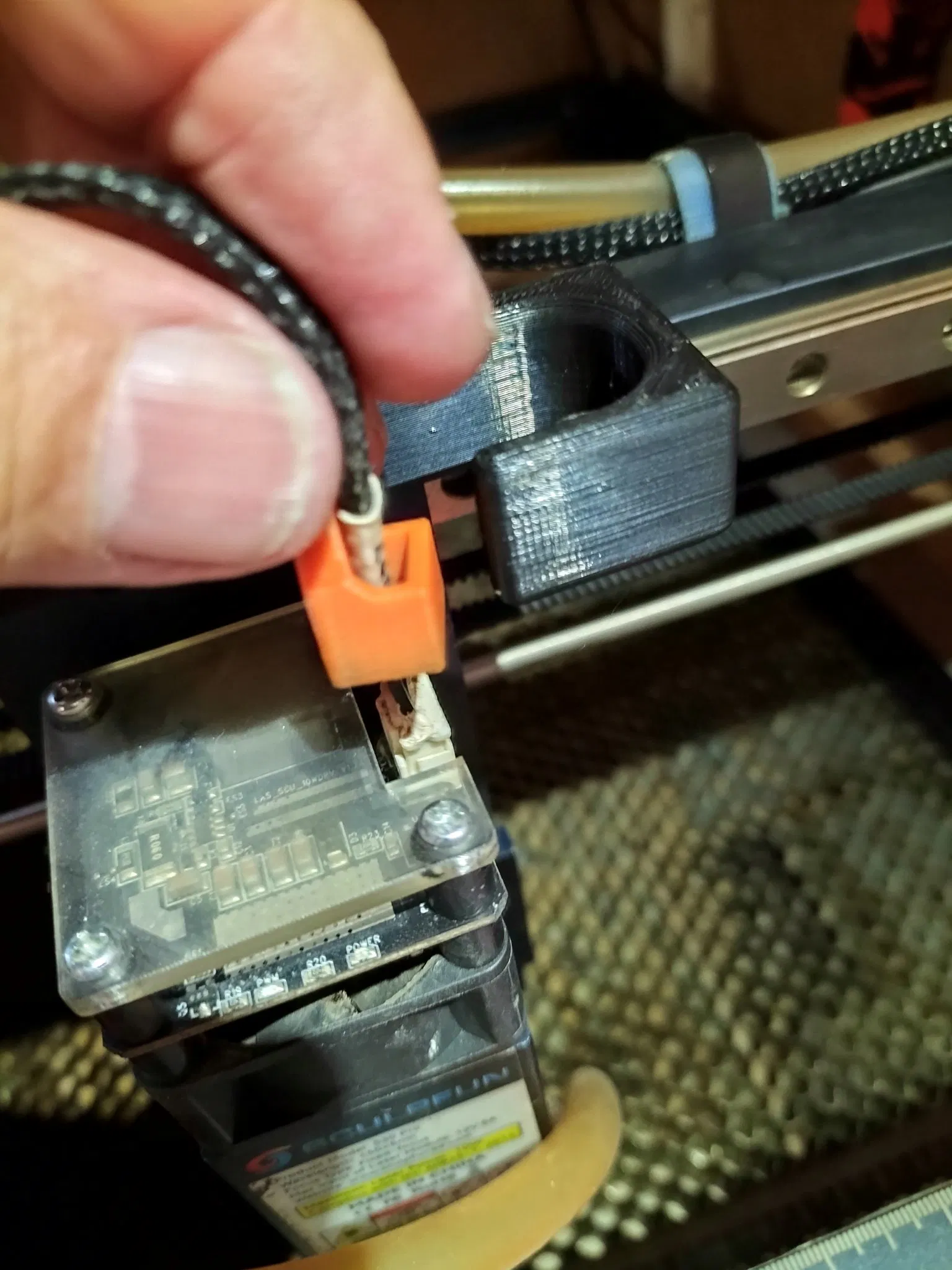

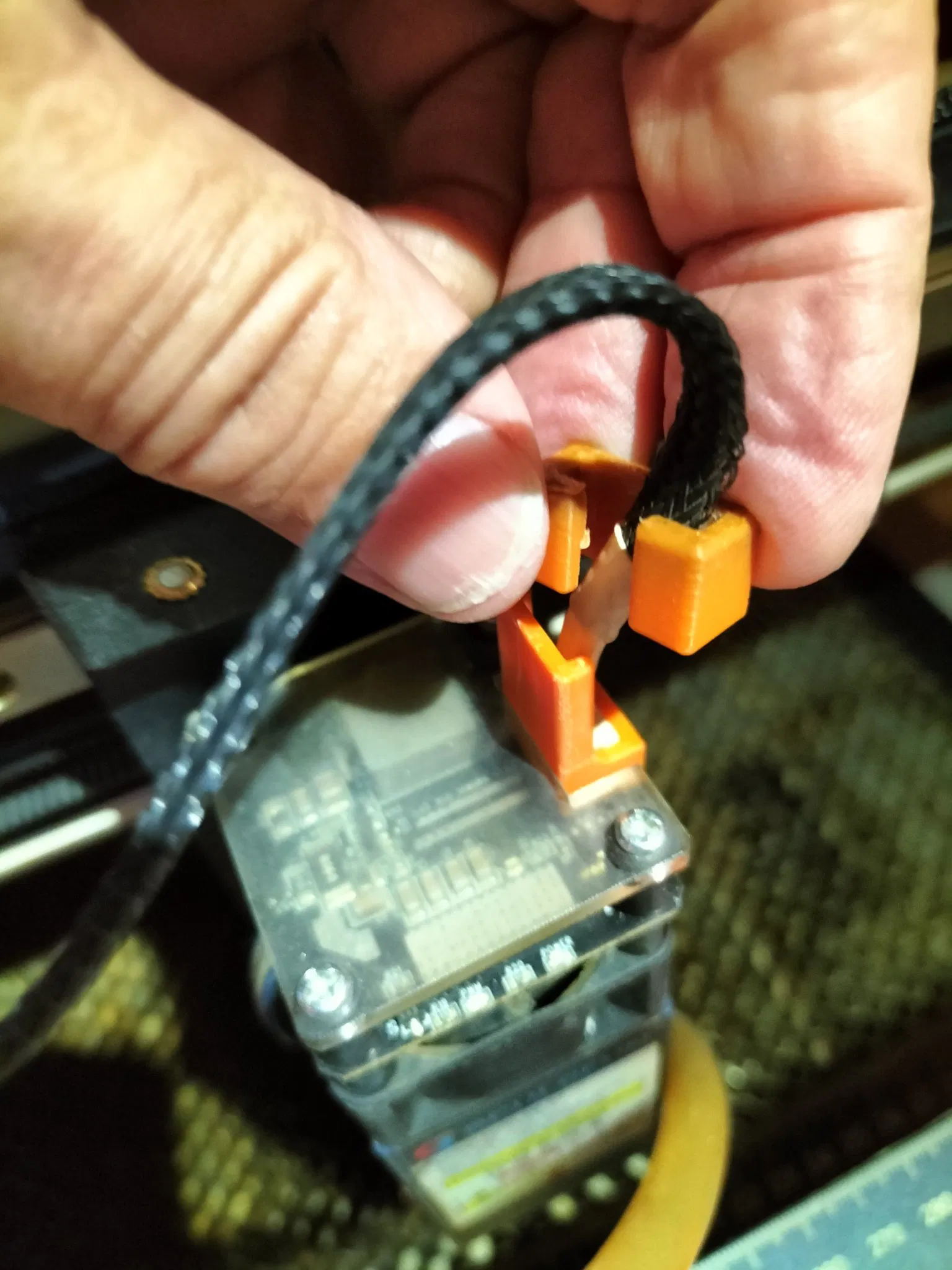

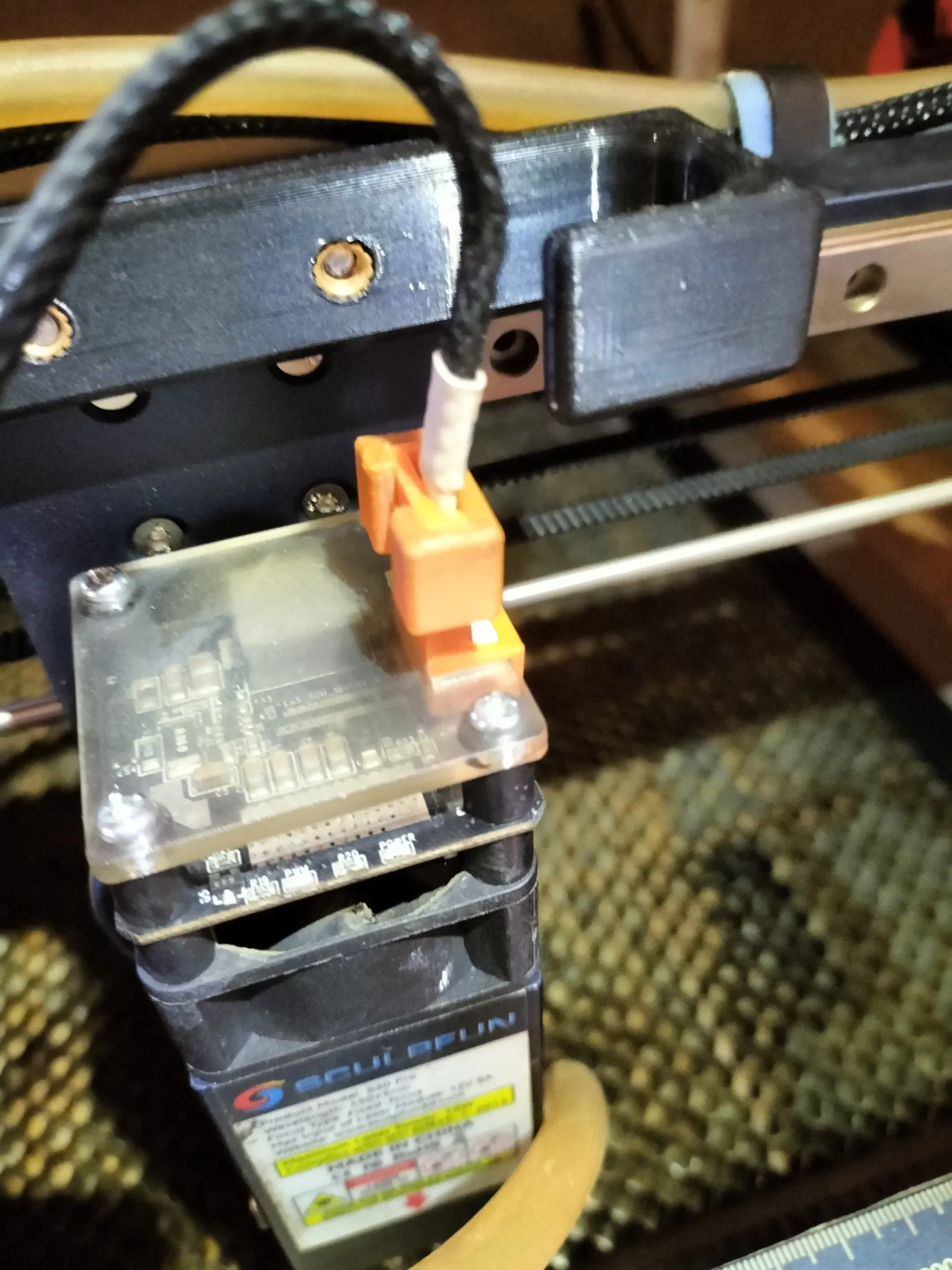

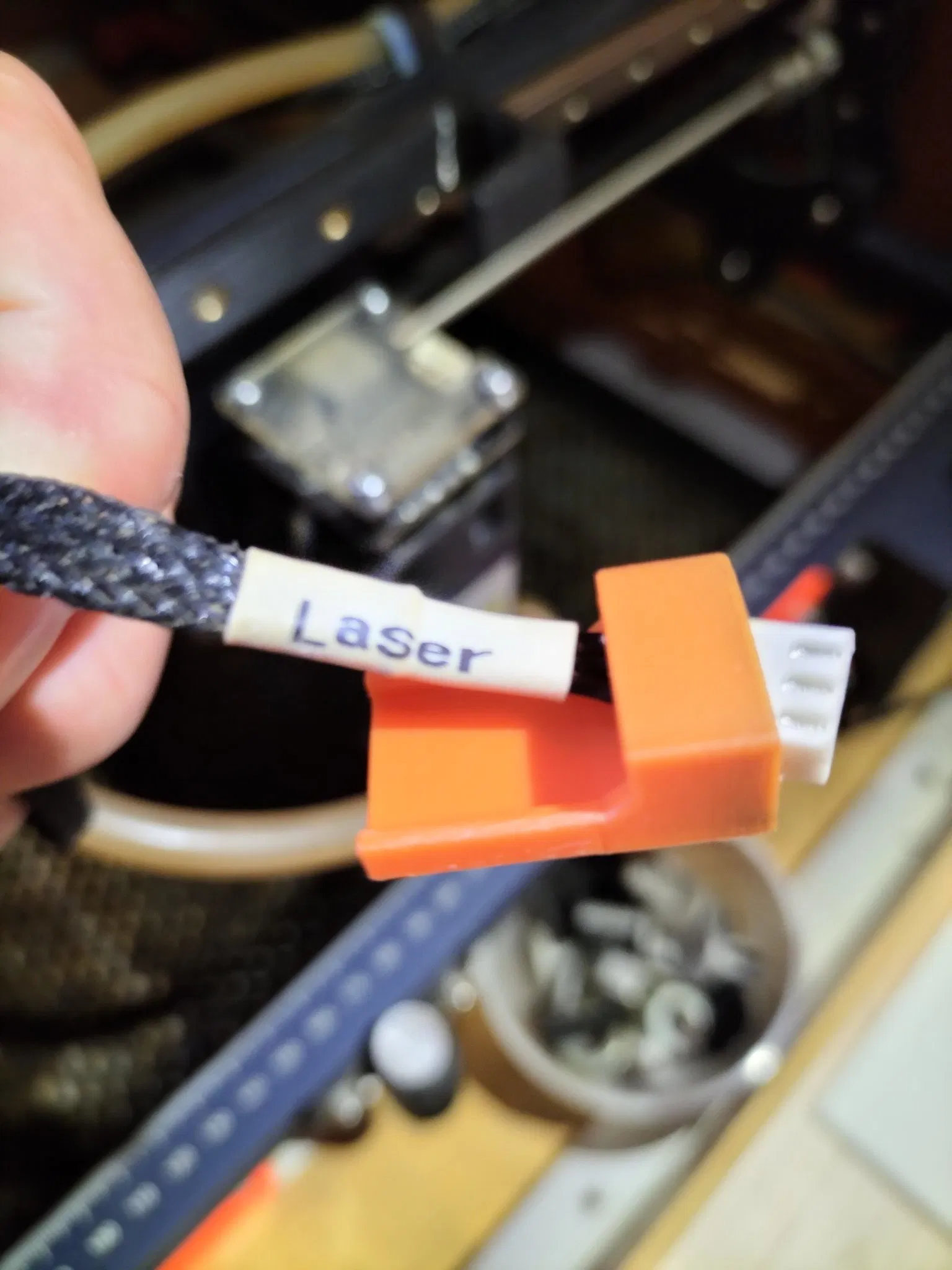

Das Kabel wird durch die Stütze gefädelt und dann in die Buchse eingesteckt. Nun wird die Stütze über die Buchse geschoben. Abschließend wird die Klammer von oben aufgeschoben. Auf diese Weise wird die Biegebelastung vom Stecker eliminiert (hoffe ich zumindest... ).

Die Stütze und die Klammer passen "saugend" ineinander. Evtl. müssen die Ecken an der Stütze leicht angeschliffen werden. Probiert das auf jeden Fall vor der ersten Montage aus.

Geduckt habe ich mit PLA bei 0,2mm Schichthöhe und moderater Geschwindigkeit. Die Die Teile werden stehend (so, wie sie auch montiert werden) gedruckt, somit sind keine Stützen notwendig.

Beigefügt sind STL- und Step-Dateien, eine 3mf-Datei (generiert mit eSlicer-Slicer für Bambu P1S) sowie die CAD-Datei aus FreeCAD
