Rotary für/for Laser Engraver

Scroll down for English translation!

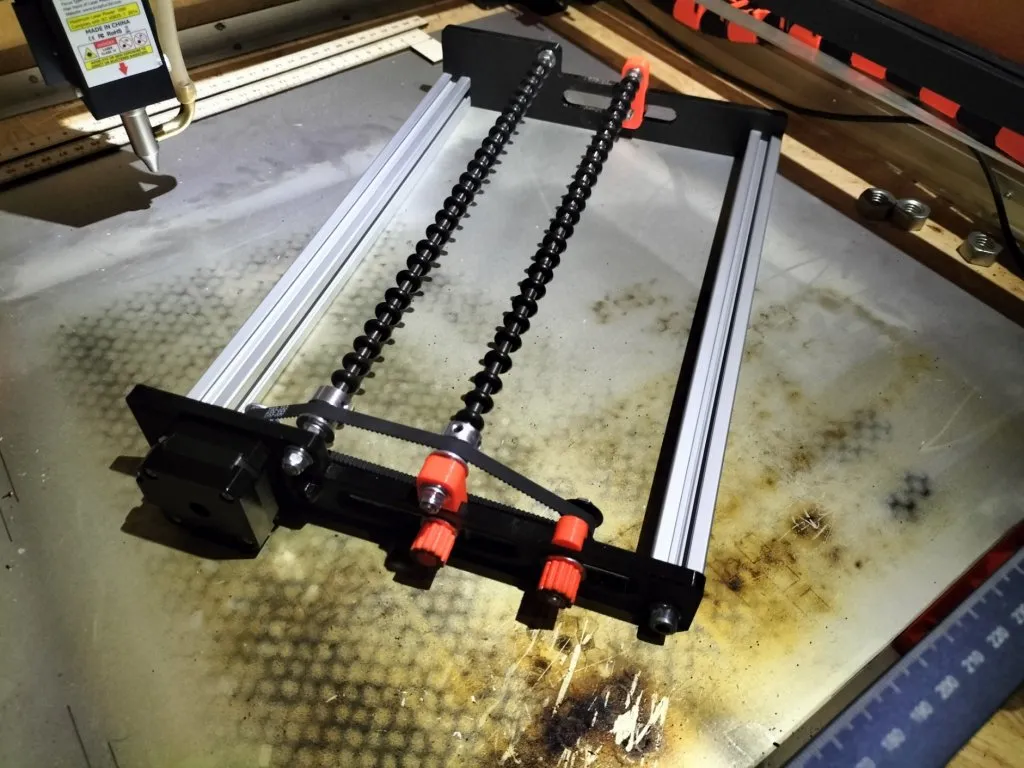

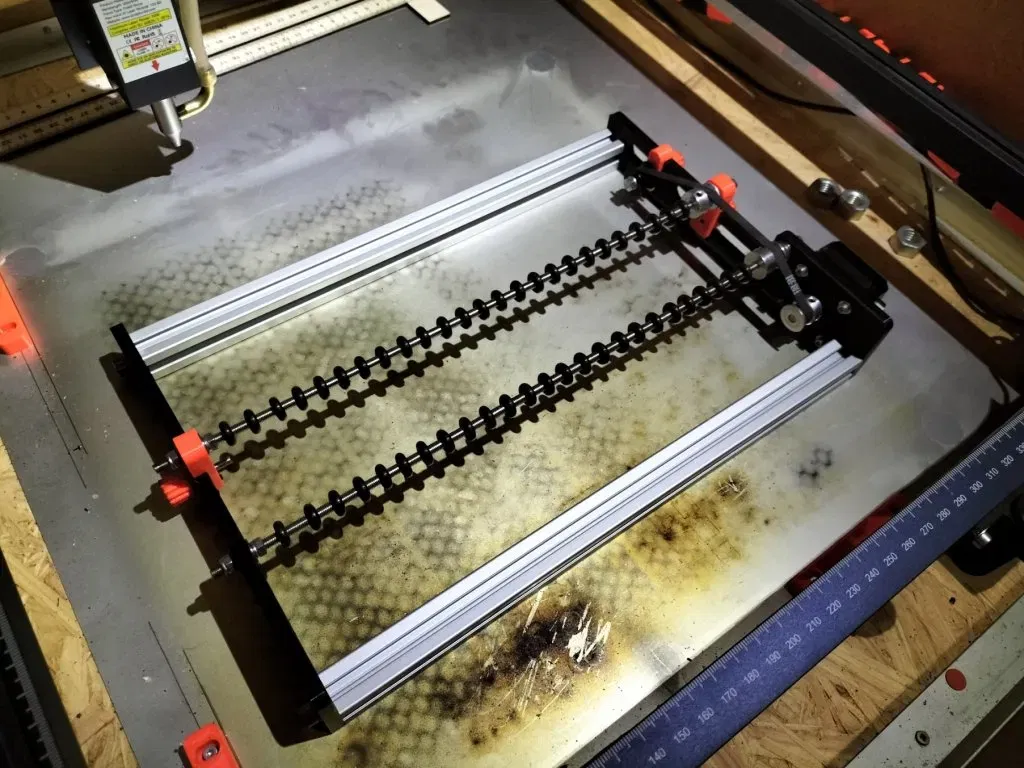

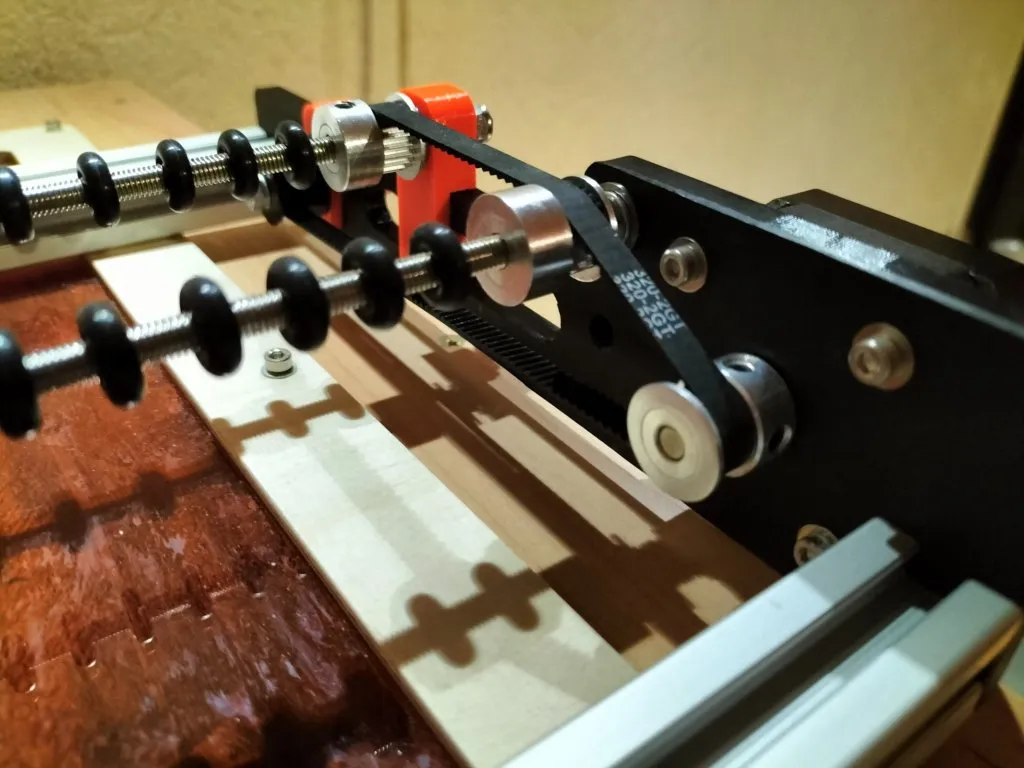

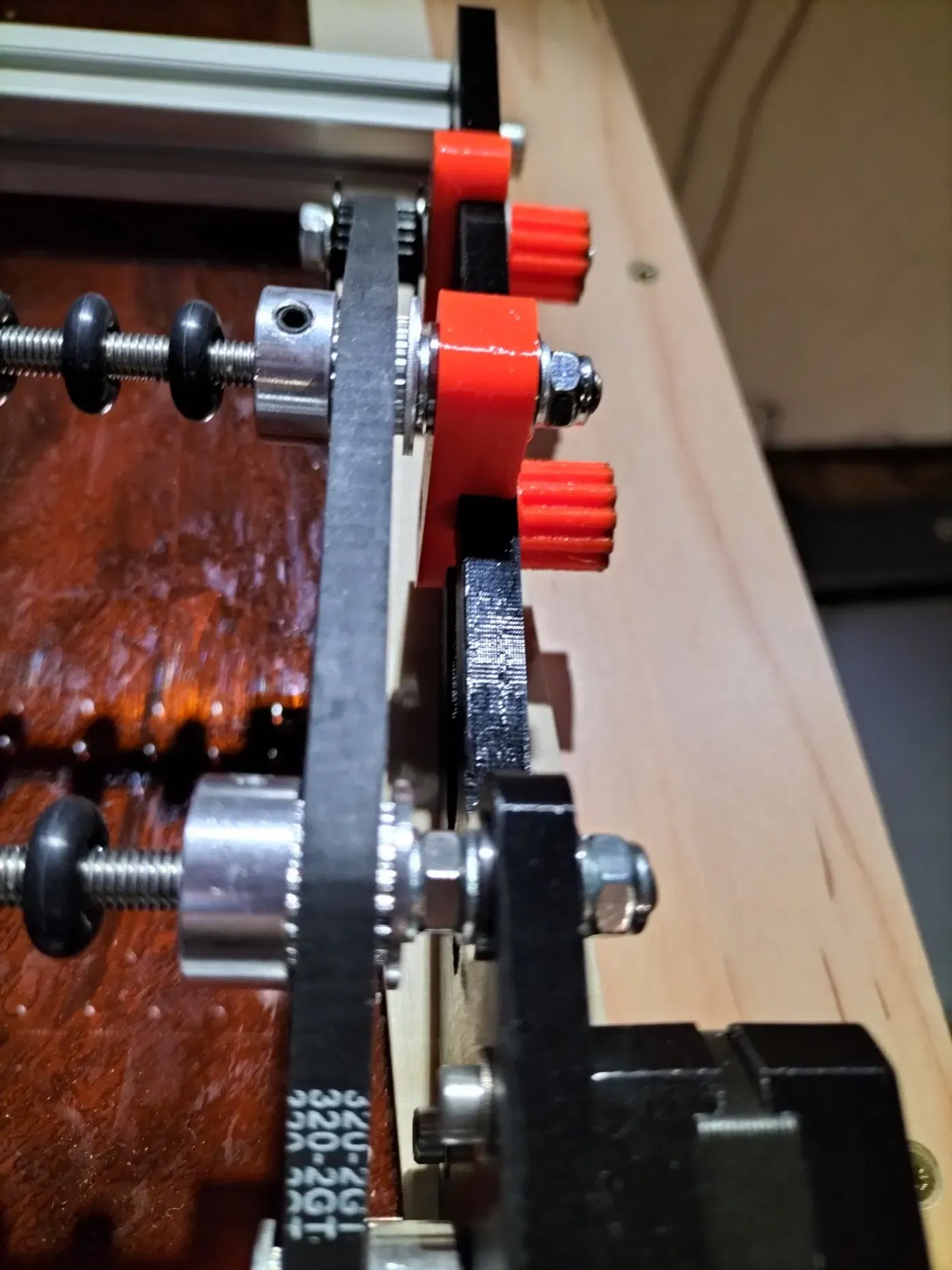

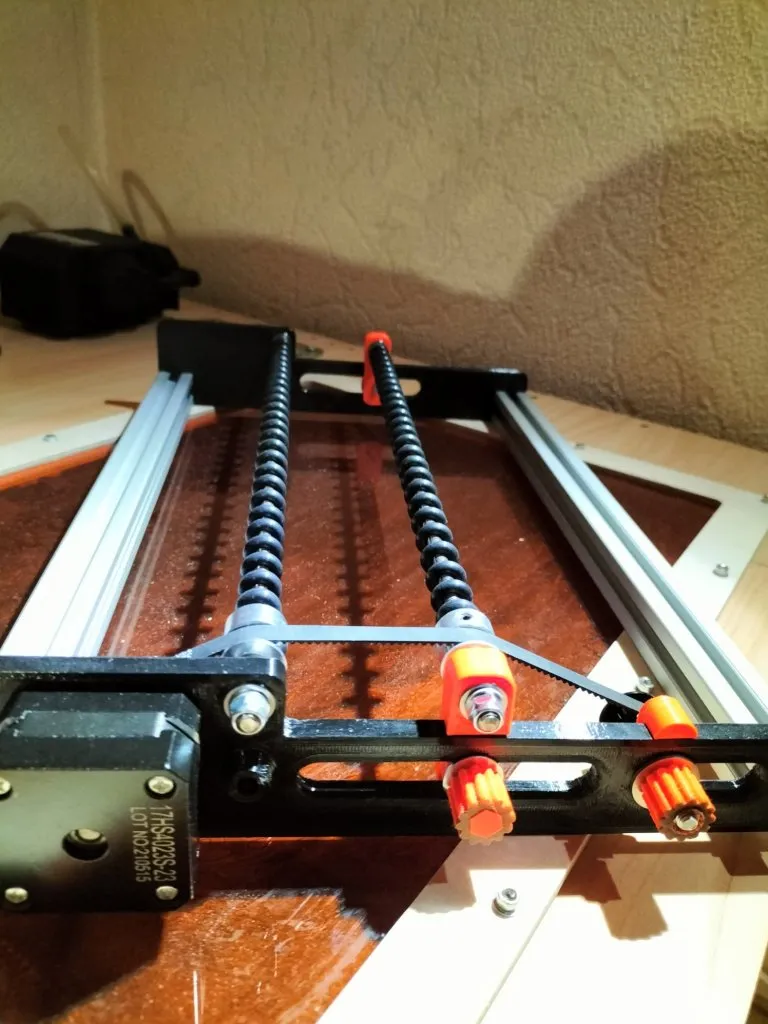

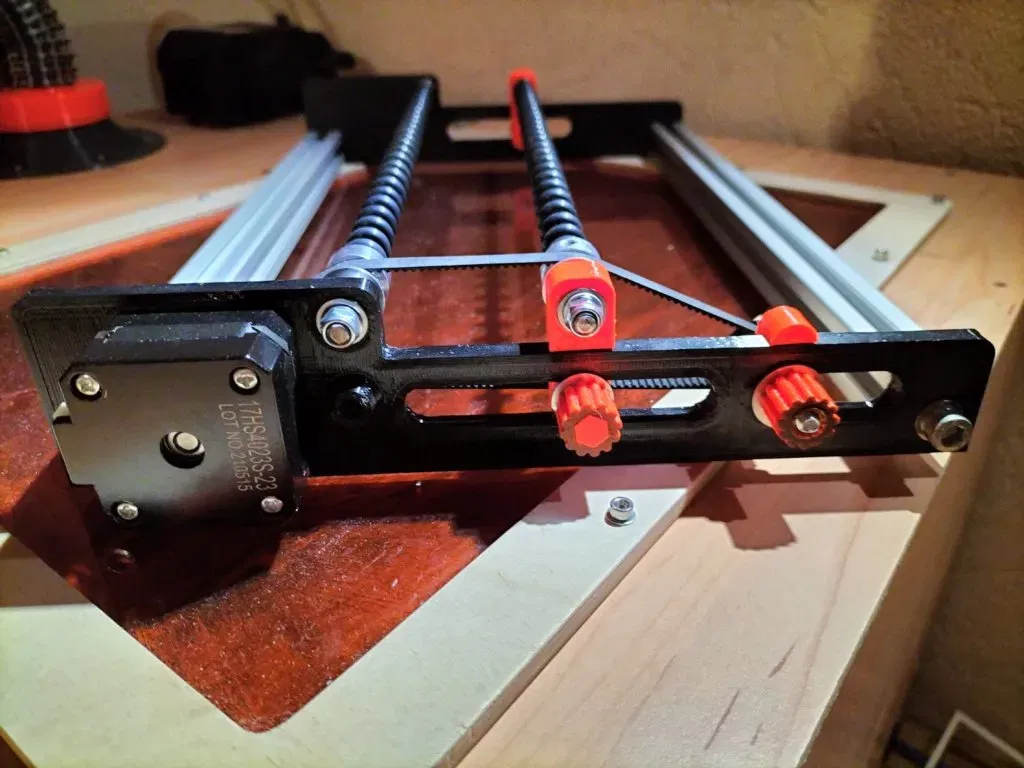

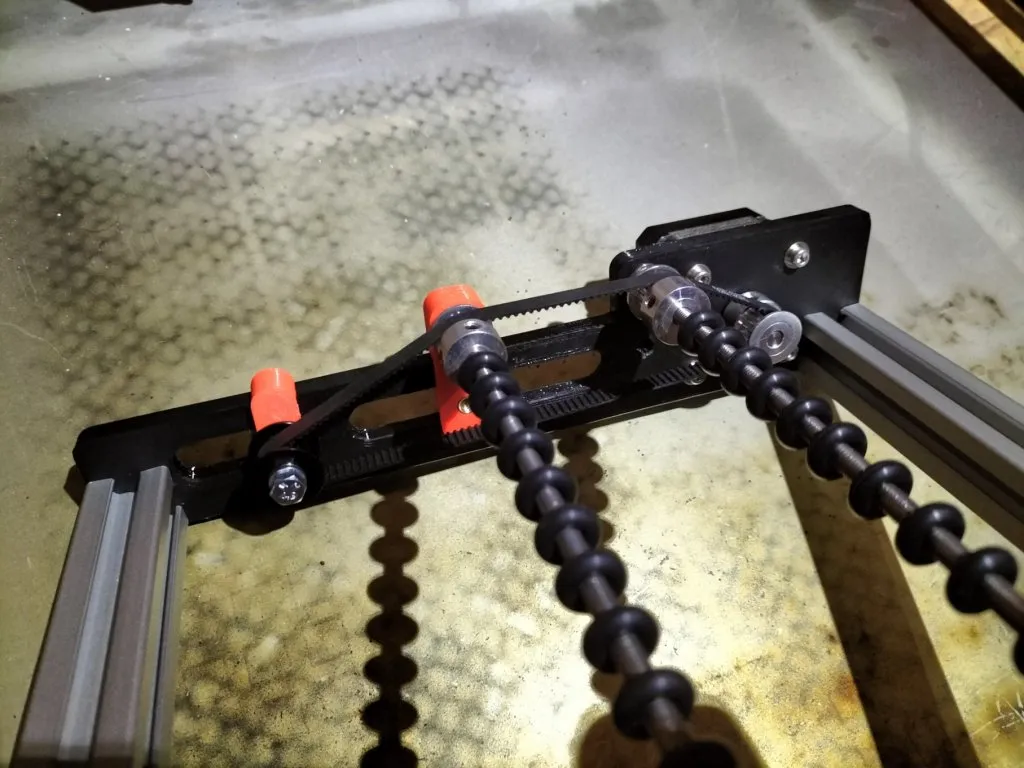

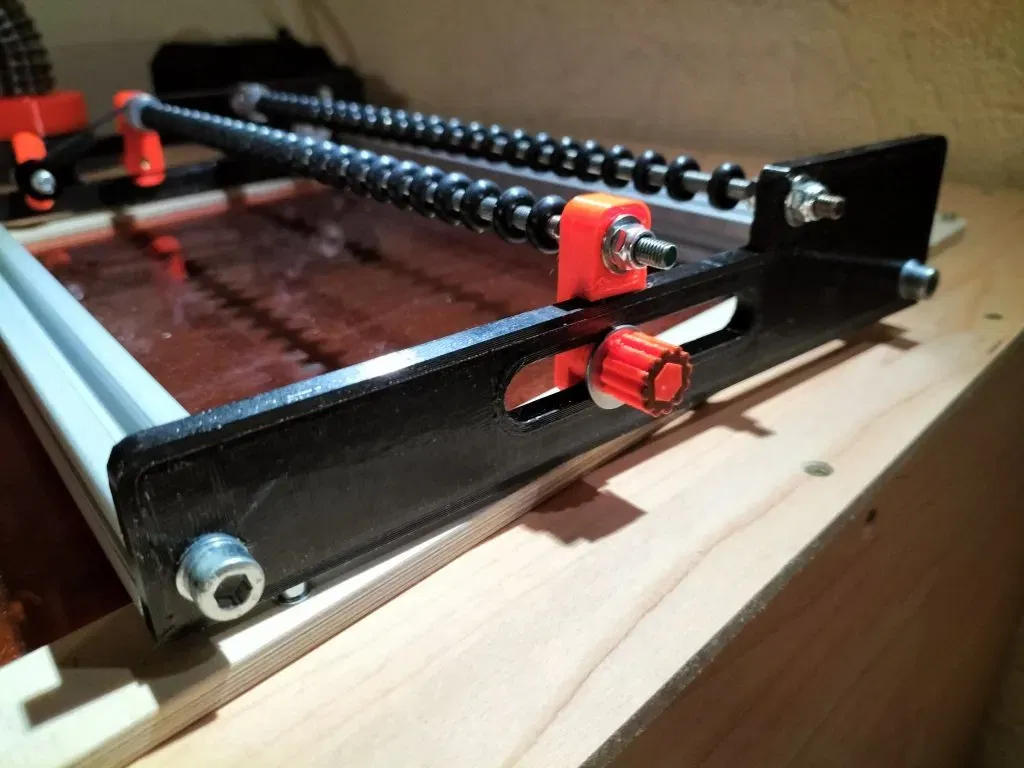

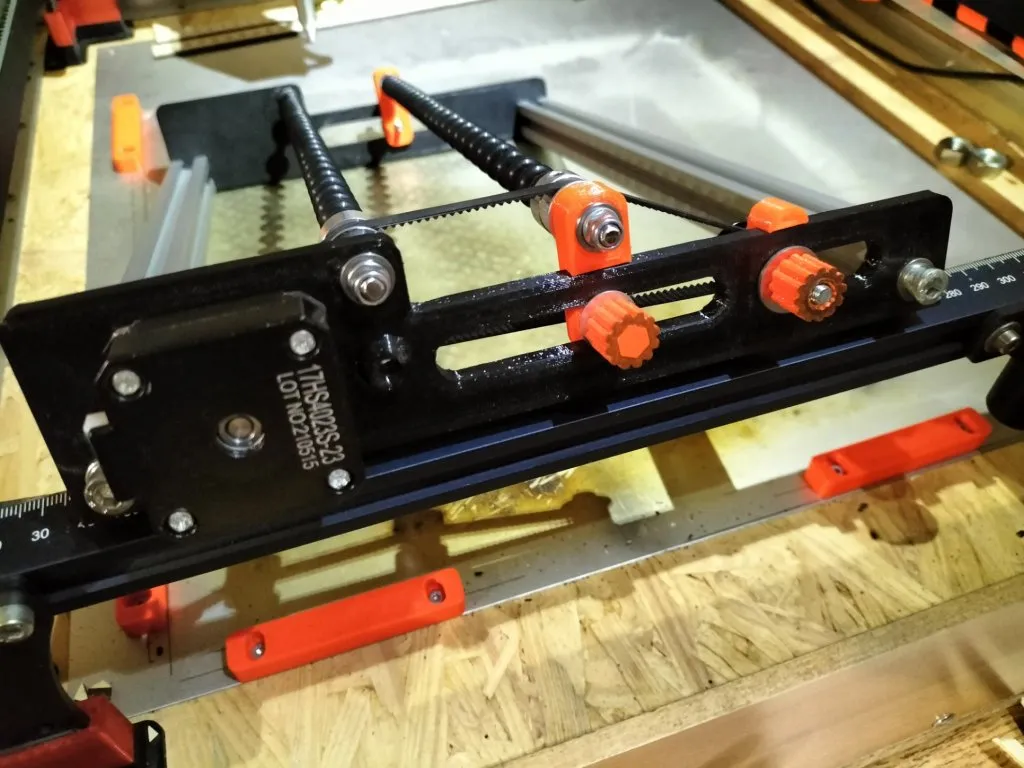

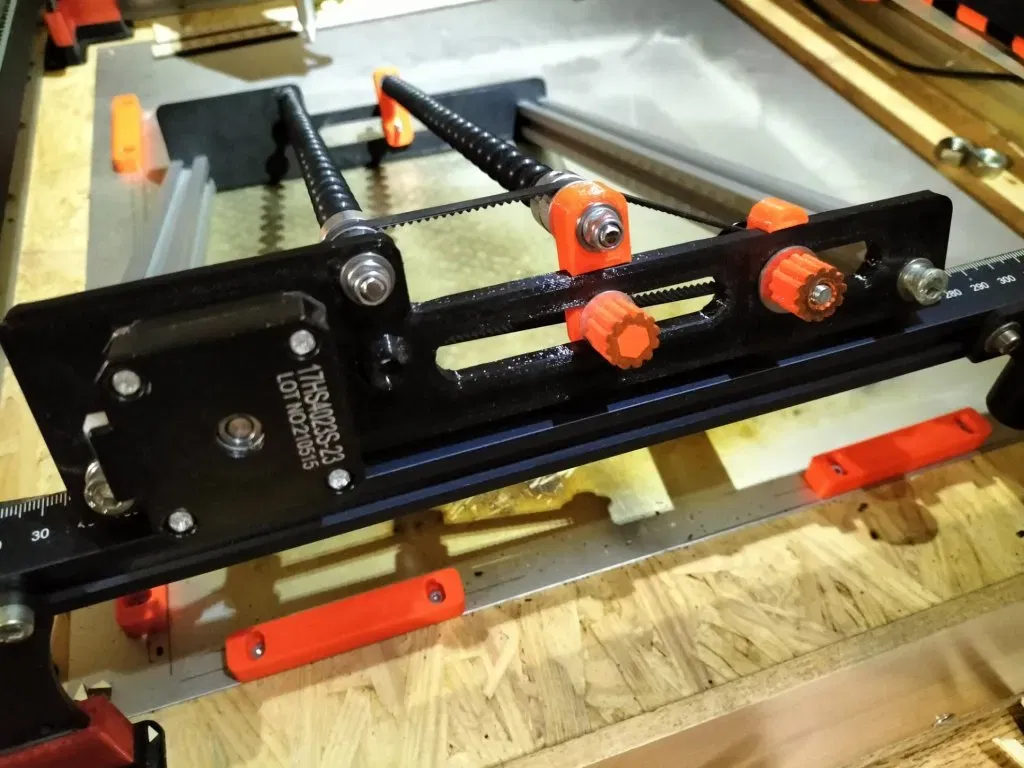

Für meinen Laser fehlte mir noch eine Rotary-Einheit, um auch runde Objekte lasern zu können. Da die Teile verhältnismäßig teuer sind, entschloß ich mich, mir so ein Gerät selbst zu bauen. Da ich viele der benötigten Teile (Alu-Profile, Motor, Pulleys,…) in der “Bastelkiste” hatte, mußte ich nicht viel Geld dafür ausgeben. Angelehnt ist der Rotary an das Vorbild von “Sculpfun”. Front- und Rückplatte sowie die Verstellarme und der Spanner sind gedruckt. Die Wellen sind VA-Gewindestangen M5, die in Kugellagern mit Flansch (jeweils 2 pro Lagerpunkt) gelagert sind. Befestigt werden die Wellen mit selbstsichernden Muttern M5. Ein Problem war die “Gummierung” der Wellen. Ich habe mich hier für NBR70 O-Ringe mit 4mm Innendurchmesser und 4mm Schnurdicke entschieden. Damit funktioniert es sehr gut. Der Zahnriemen ist ein geschlossener GT2 mit einer Länge von 320mm. Die Aluprofile (2020) sind jeweils 320mm lang und werden mit Schrauben M6x25 an Front- und Rückplatte befestigt. Die Klemmung der Verstellarme erfolgt über selbstgedruckte Knöpfe, in die eine Schraube M4x20 mit 6-Kantkopf eingeklebt wird, die dabei entstehenden Löcher werden mit 6-eckigen Einsätzen verschlossen. In die Verstellarme selbst wird jeweils eine Gewindeeinsatz M4 eingeschmolzen. Die Klemmung des Spanners erfolgt über einen selbstgedruckten Knopf mit eingeschmolzenem Gewindeeinsatz M5.

Der minimale Abstand zwischen den beiden Wellen beträgt 7,5mm, der maximale Abstand beträgt 61,5mm.

Alle Druckteile wurden mit FreeCAD entworfen, die Dateien liegen bei. Auch STL- und Step-Dateien habe ich mit hochgeladen.

Druckparameter: Material: PETG Layer: 3mm Perimeter: 4 Top-/Bottomlayer: 5 Infill: 40%

Benötigtes Material: Steppermotor Nema 17 mit Anschlußkabel 2 x Alu-Profil 2020 320mm lang 2 x Gewindestange M5 350mm lang 1 x geschl. Zahnriemen GT2, min. 320mm Länge (max. 340mm Länge) 3 x Pulley GT2 1 x Umlenkrolle GT2 mit Kugellager und 5mm Bohrung 8 x Kugellager mit Flansch MF105ZZ 5x10x4 4 x Schraube M6x25 zur Befestigung der Profile 2 x Schraube M6x20 6-kant (Verstellarme) 1 x Schraube M5x40 (Spanner) 4 x Schraube M3x10 (Befestigung Motor) 6 x selbstsichernede Mutter M5 50 x O-Ring NBR70, 4mm Innendurchmesser, 4mm Schnurdicke diverse Unterlegscheiben

Weiteres Zubehör für Laser-Cutter/Engraver: Honeycomb Positionierhilfe Sculpfun S30 Modifikationen Sculpfun Airassist Drehzahlregelung Sculpfun Kabelstütze Lasermodul

English translation (Google Translator):

I was still missing a rotary unit for my laser so that I could also laser round objects. Since the rotaries are relatively expensive, I decided to build such a device myself. Since I had many of the required parts (aluminum profiles, motor, pulleys,...) in stock, I didn't have to spend a lot of money on them. The rotary is based on the model of "Sculpfun". The front and back plates as well as the adjustment arms and the tensioner are printed. The shafts are VA threaded rods M5, which are mounted in ball bearings with a flange (2 per bearing point). The shafts are fastened with self-locking nuts M5. One problem was the “rubber” of the shafts. I chose NBR70 O-rings with an inner diameter of 4mm and a cord thickness of 4mm. It works very well with that. The timing belt is a closed GT2 with a length of 320mm. The aluminum profiles (2020) are each 320mm long and are attached to the front and rear panels with M6x25 screws. The adjustment arms are clamped using self-printed knobs into which an M4x20 screw with a hexagonal head is glued. The resulting holes are closed with hexagonal inserts. An M4 threaded insert is melted into the adjustment arms themselves. The clamp is clamped using a self-printed knob with a melted-in M5 thread insert.

The minimum distance between the two shafts is 7.5mm, the maximum distance is 61.5mm.

All printed parts were designed in FreeCAD, files are included. I also uploaded STL and Step files.

Printing parameters: Material: PETG layers: 3mm perimeter: 4 Top/bottom layer: 5 infill: 40%

Required material: Stepper motor Nema 17 with connection cable 2 x aluminum profile 2020 320mm long 2 x threaded rod M5 350mm long 1 x closed toothed belt GT2, min. 320mm length (max. 340mm length) 3 x Pulley GT2 1 x deflection pulley GT2 with ball bearing and 5mm bore 8 x ball bearings with flange MF105ZZ 5x10x4 4 x M6x25 screws for fastening the profiles 2 x M6x20 hexagon screws (adjustment arms) 1 x screw M5x40 (tensioner) 4 x screw M3x10 (motor attachment) 6 x self-locking nut M5 50 x O-ring NBR70, 4mm inner diameter, 4mm cord thickness various washers

Additional accessories for laser cutters/engravers: Honeycomb Positionierhilfe Sculpfun S30 Modifikationen Sculpfun Kabelstütze Lasermodul
