Bảng lắp Hemera cho máy in 3D Ender 3
Tấm gắn kết nhỏ gọn để gắn máy đùn Hemera vào xe ngựa Ender-3.
Mô tả

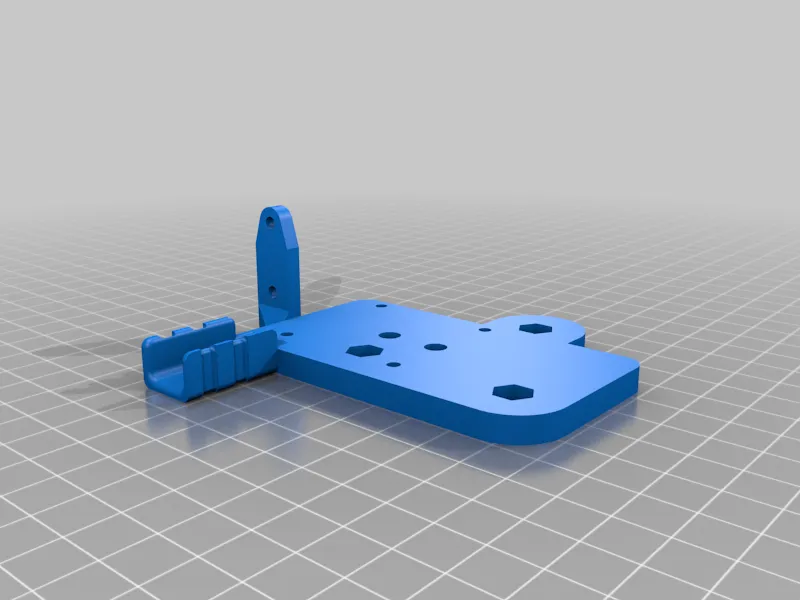

Bảng gắn gọn để gắn Extruder Hemera vào giá đỡ Ender-3.
Ban đầu, tôi đã gắn Extruder Hemera của mình bằng cách sử dụng bảng gắn của Joe Cashas, nhưng thấy nó hơi lỏng lẻo vì phần động cơ được đặt bên phải bảng gắn Ender và chỉ được cố định ở ba vị trí. Vì vậy, tôi đã thiết kế cái này thay thế. Kích thước rất khít nên máy in của bạn cần được điều chỉnh tốt.
Ngoài các bộ phận gốc, bạn cần 4 bu lông M3x6 và 4 vòng đệm M5.
Hướng dẫn:
-
Tháo rời đầu nóng hiện có và giá đỡ x. Gỡ bỏ ba bánh xe khỏi giá đỡ.
-

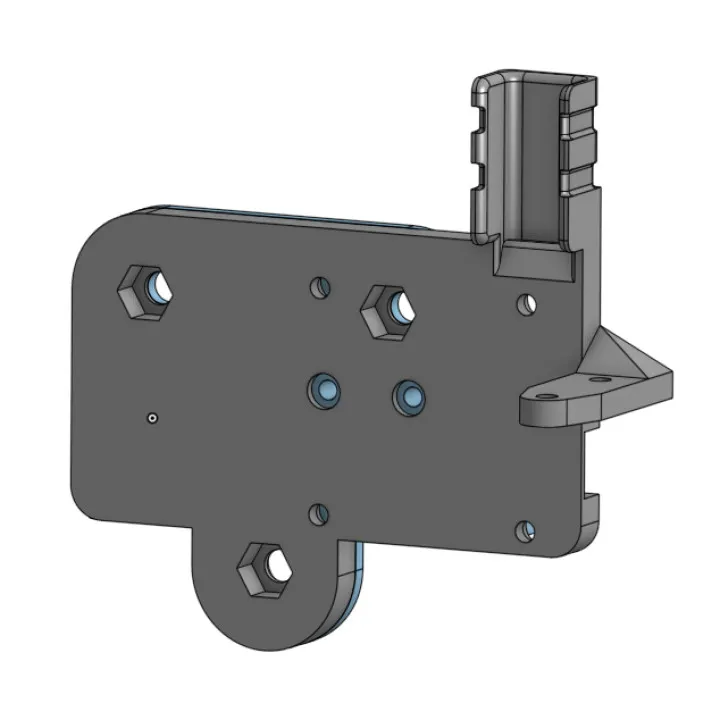

Thêm 3 bu lông nylock M5 vào các lỗ tương ứng trên bảng.
-

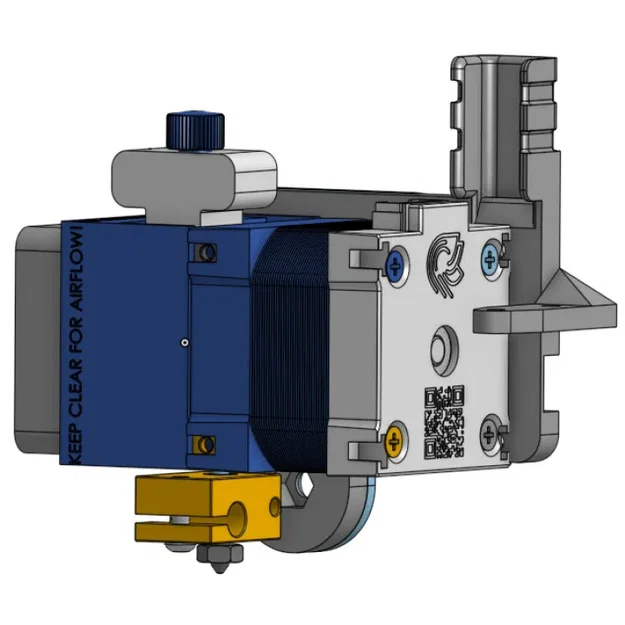

Gắn Hemera vào bảng bằng bu lông M3x6.
-

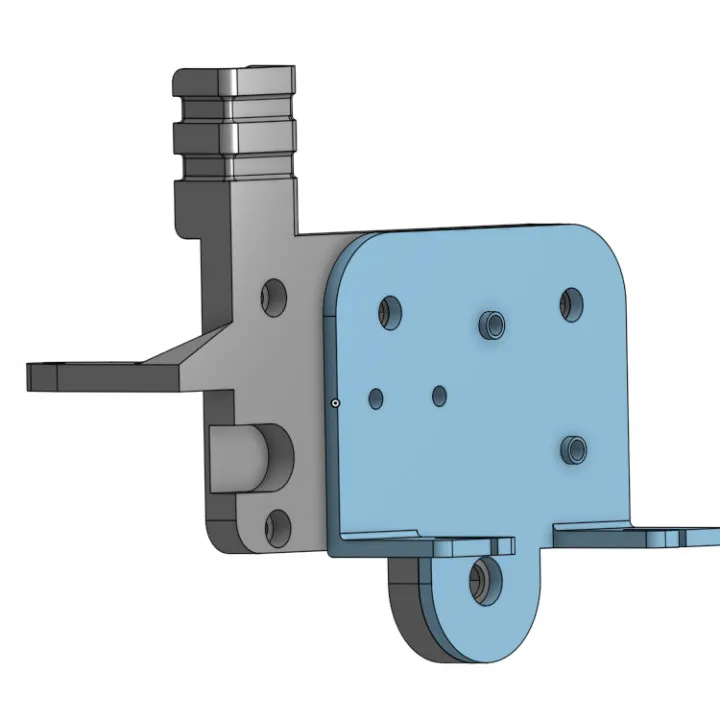

Ấn giá đỡ kim loại vào hai lỗ trên bảng gắn.
-
Chuẩn bị ba bu lông: Thêm hai vòng đệm, một bánh xe và một khoảng cách kim loại vào mỗi bu lông cho hai bánh xe trên. Thêm vòng đệm gốc, một bánh xe và đai ốc lệch tâm vào bu lông cho bánh xe dưới.
-
Giữ extruder và giá đỡ lên máy in, và gắn 3 bánh xe vào giá đỡ.
-
Điều chỉnh đai ốc lệch tâm cho đến khi giá đỡ không bị lắc nhưng di chuyển tự do.
-

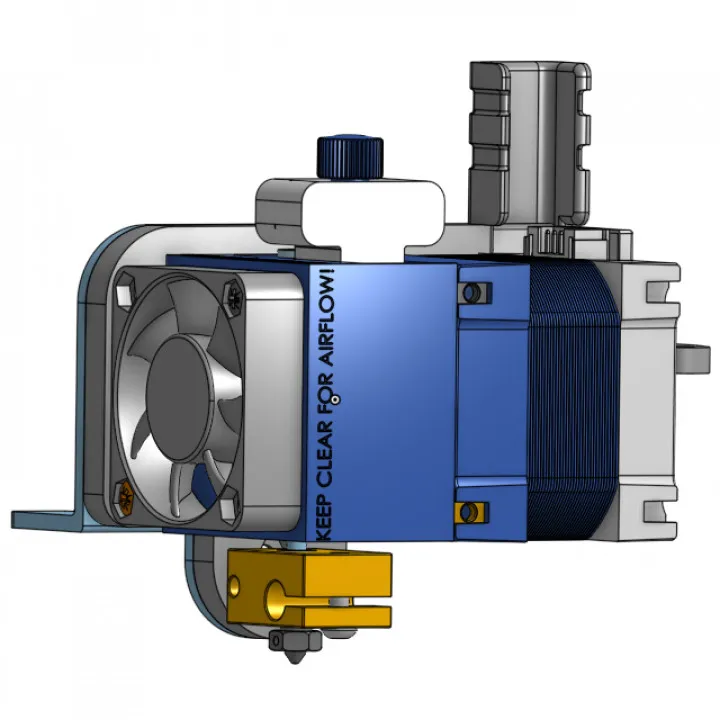

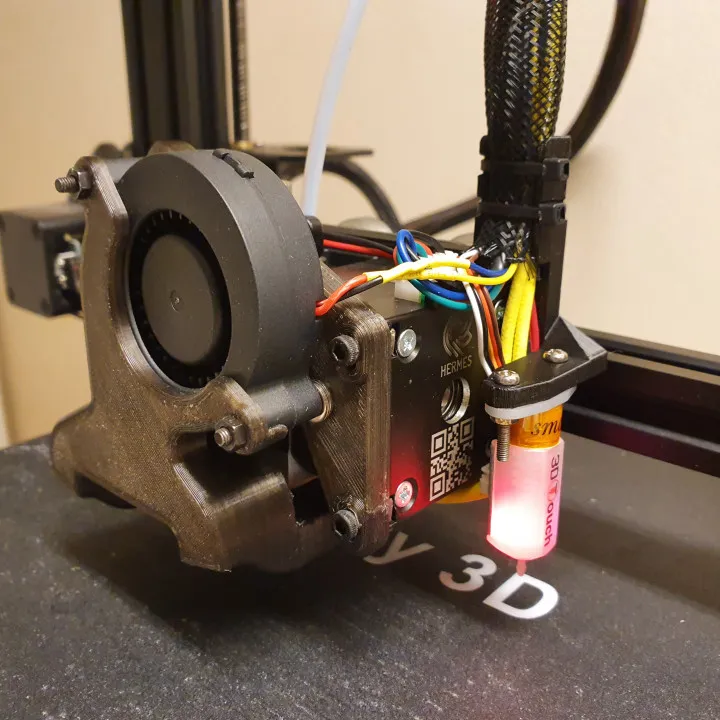

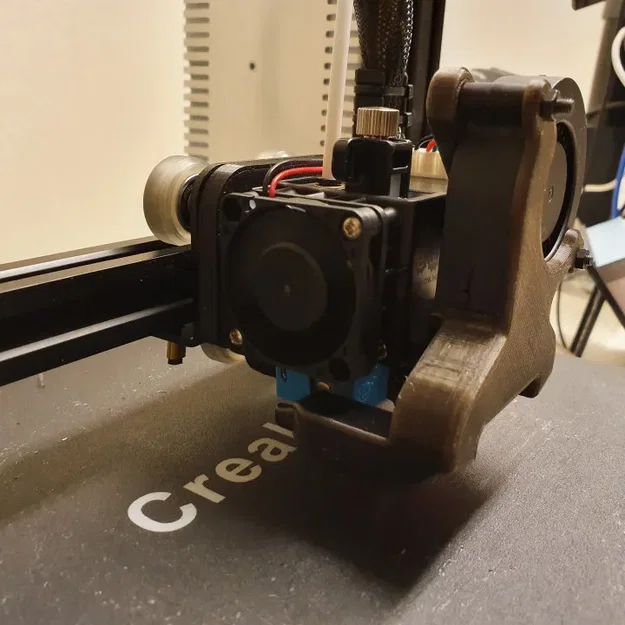

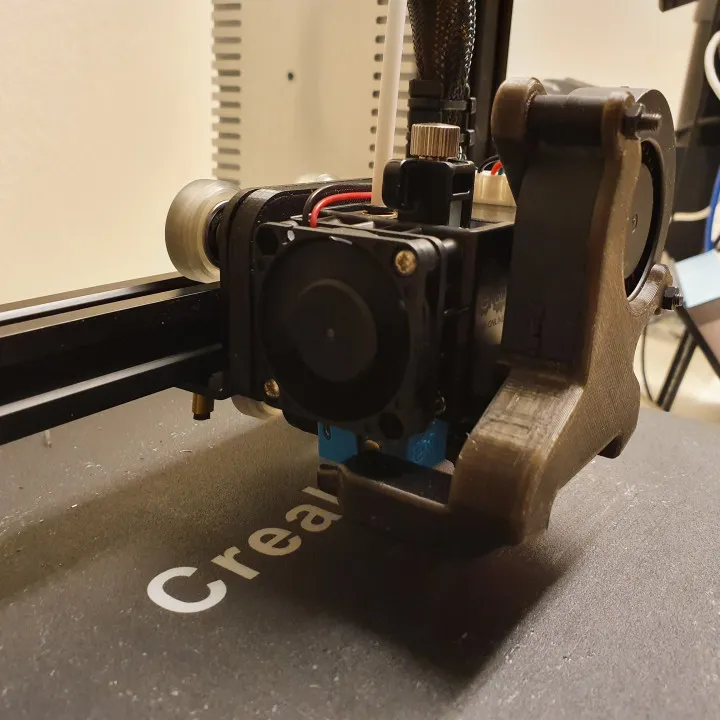

Gắn BLTouch và quạt. Tôi sử dụng ống dẫn quạt này. Thay đổi firmware Marlin (trên máy của tôi - máy của bạn có thể cần các giá trị khác!):
#define NOZZLE_TO_PROBE_OFFSET { 64, 0, -1.00 } #define X_BED_SIZE 235 #define Y_BED_SIZE 225 #define X_MIN_POS -18 #define Y_MIN_POS -12
