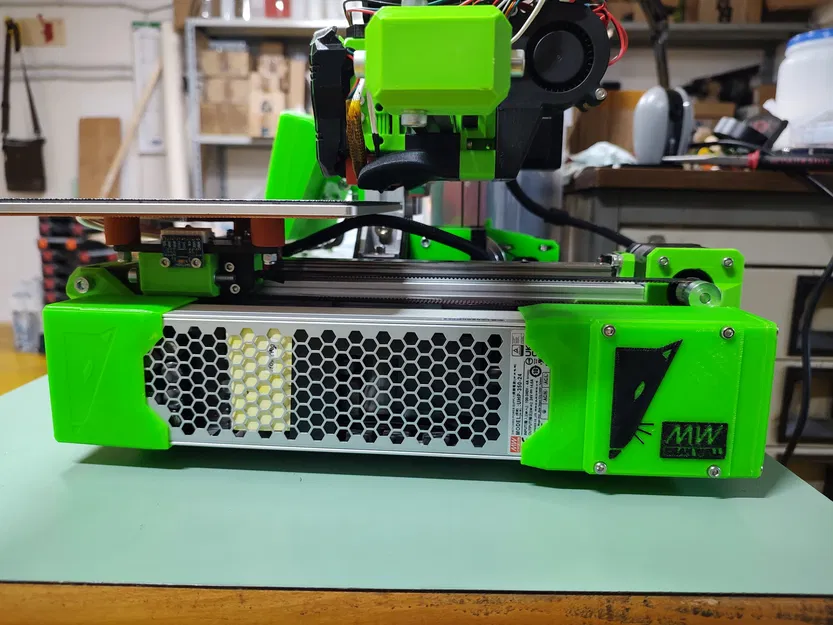

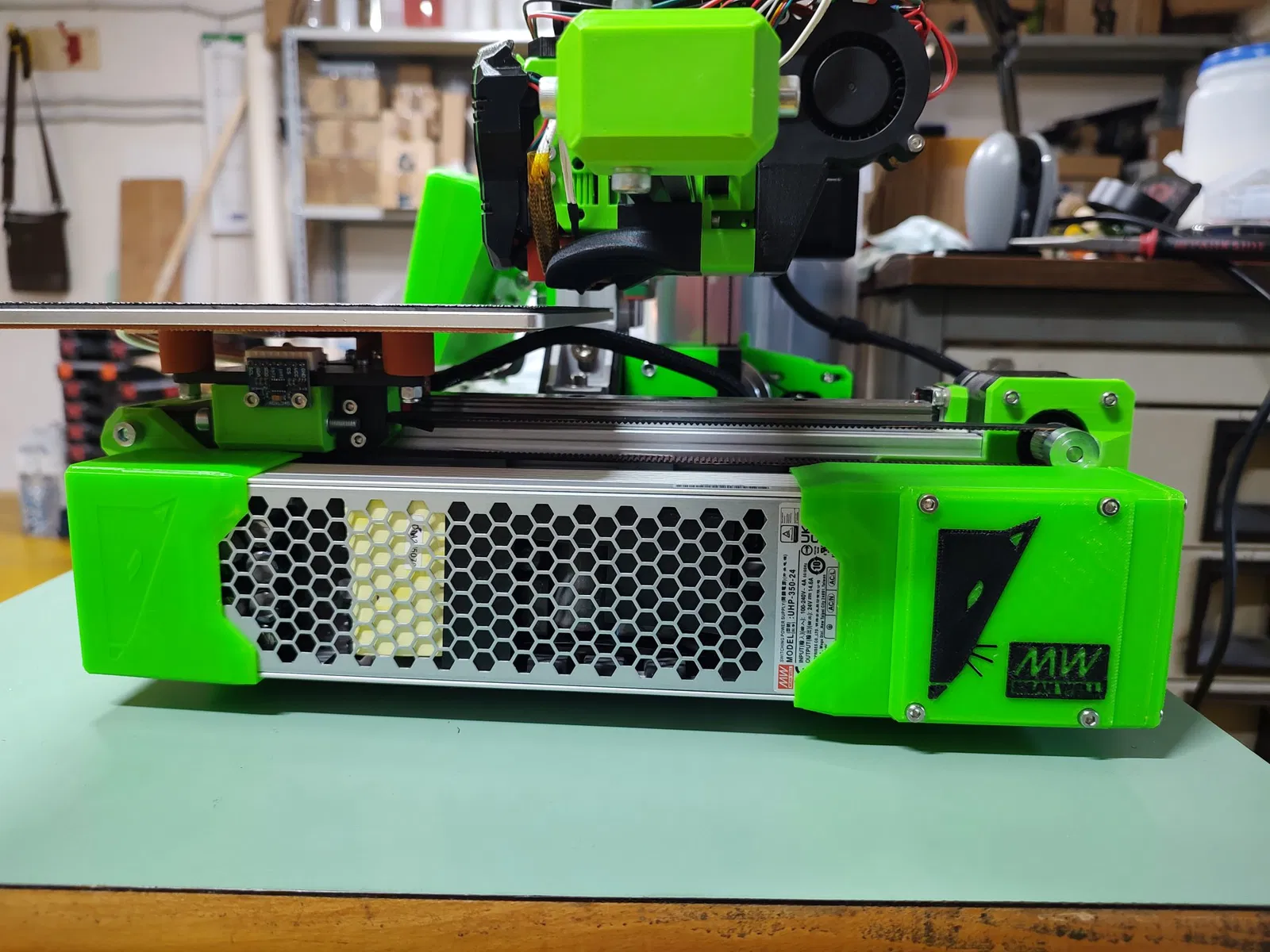

Giá đỡ nguồn UHP-350 cho RatRing V-Minion Slim

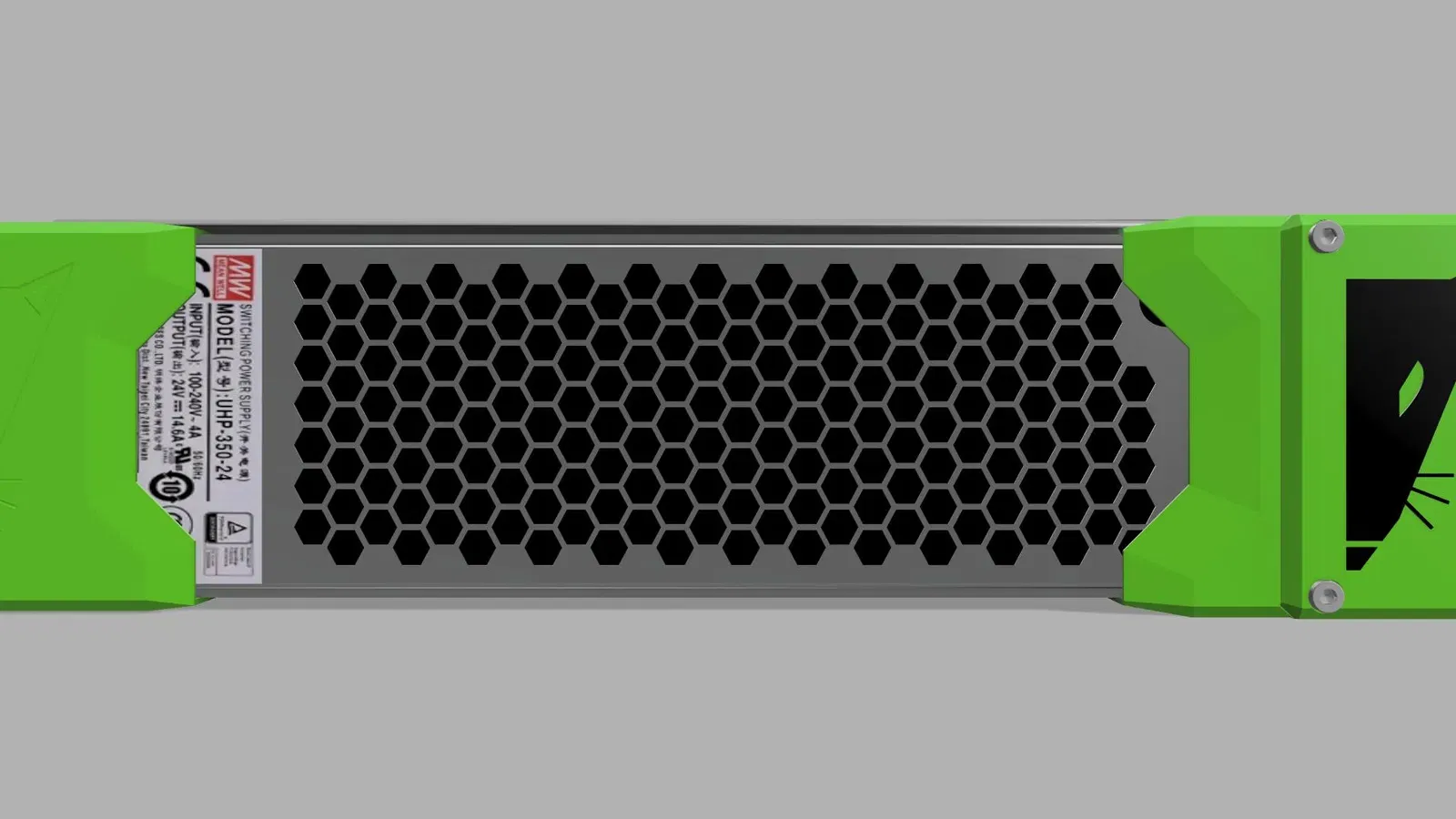

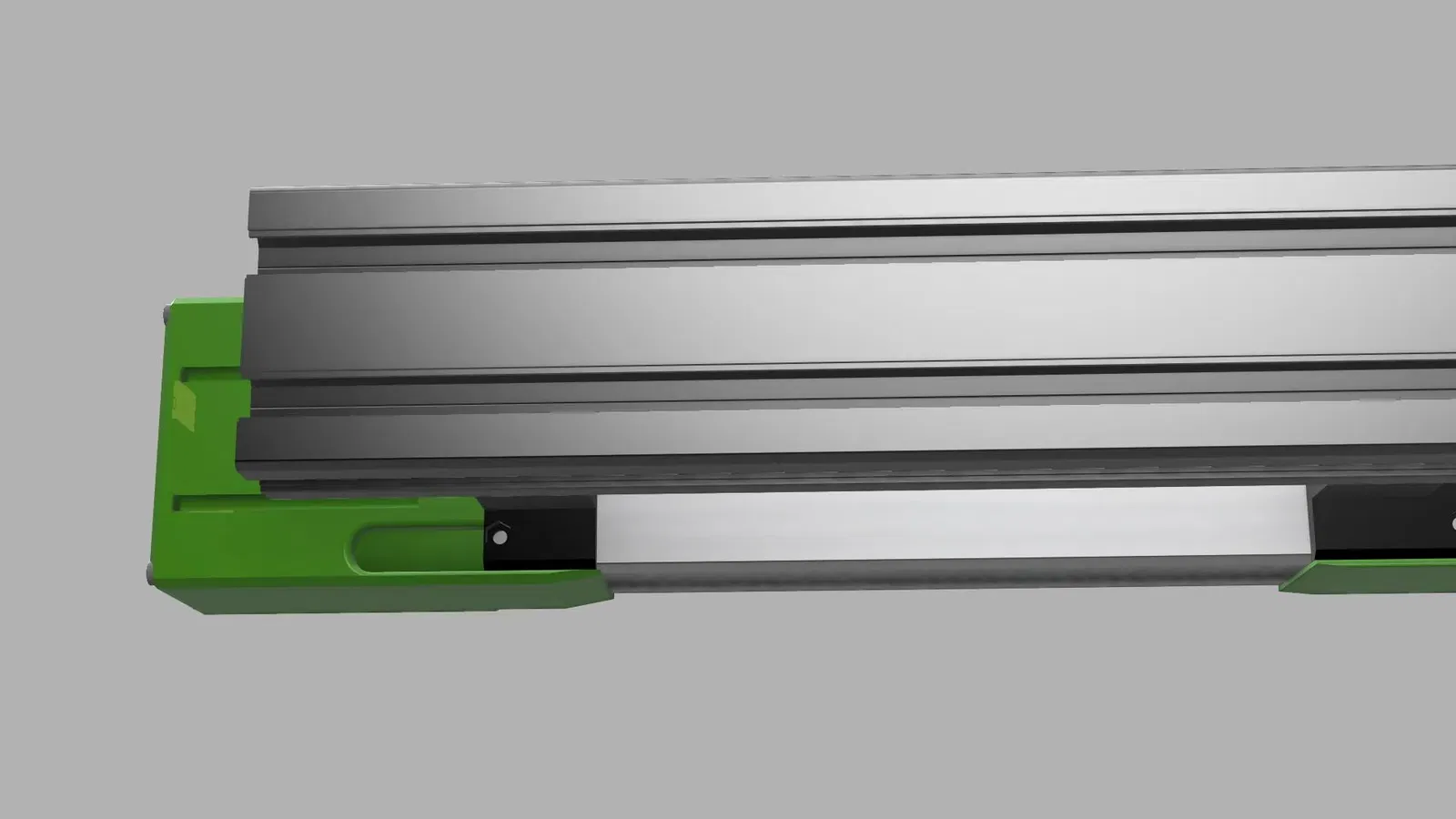

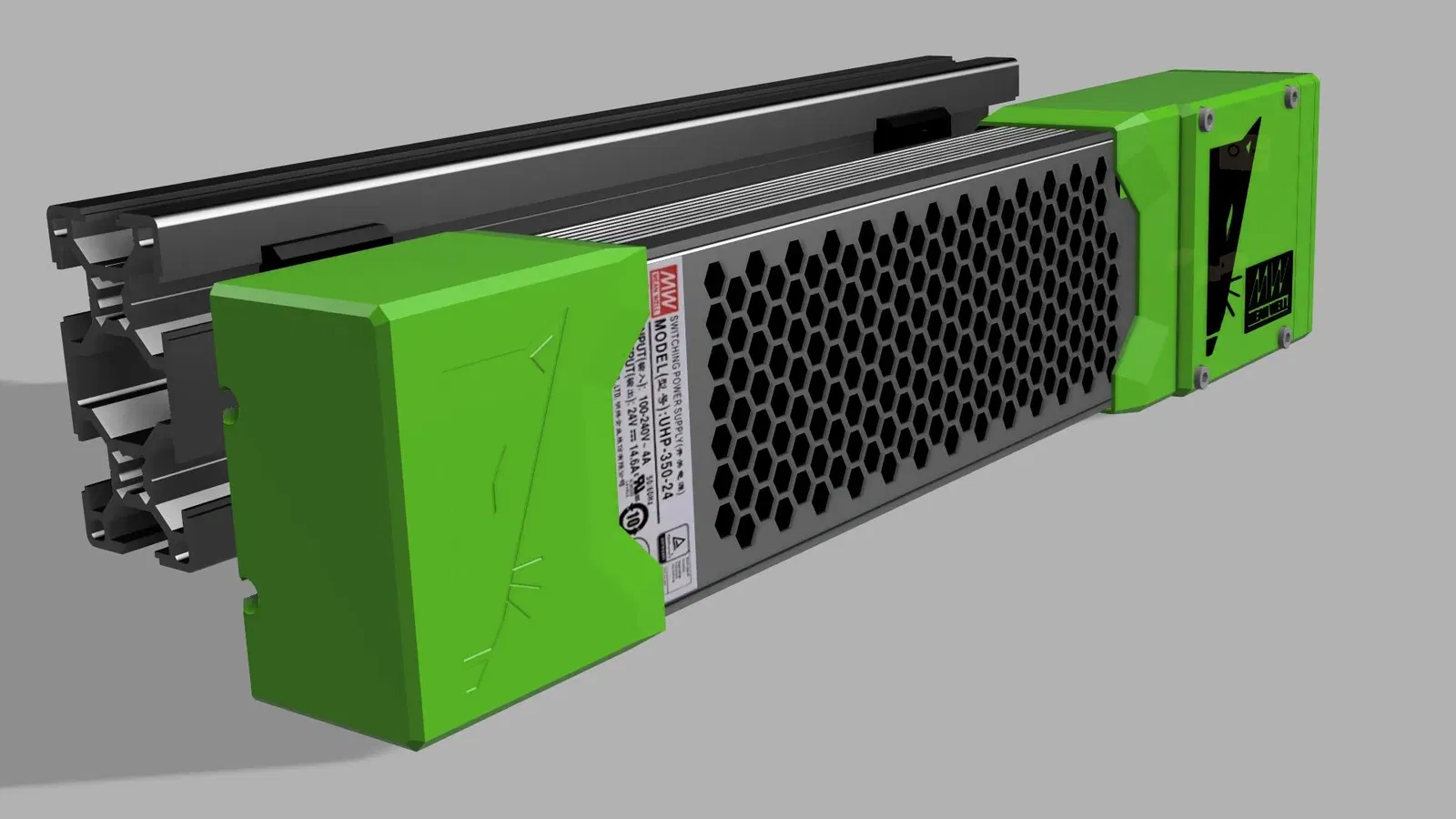

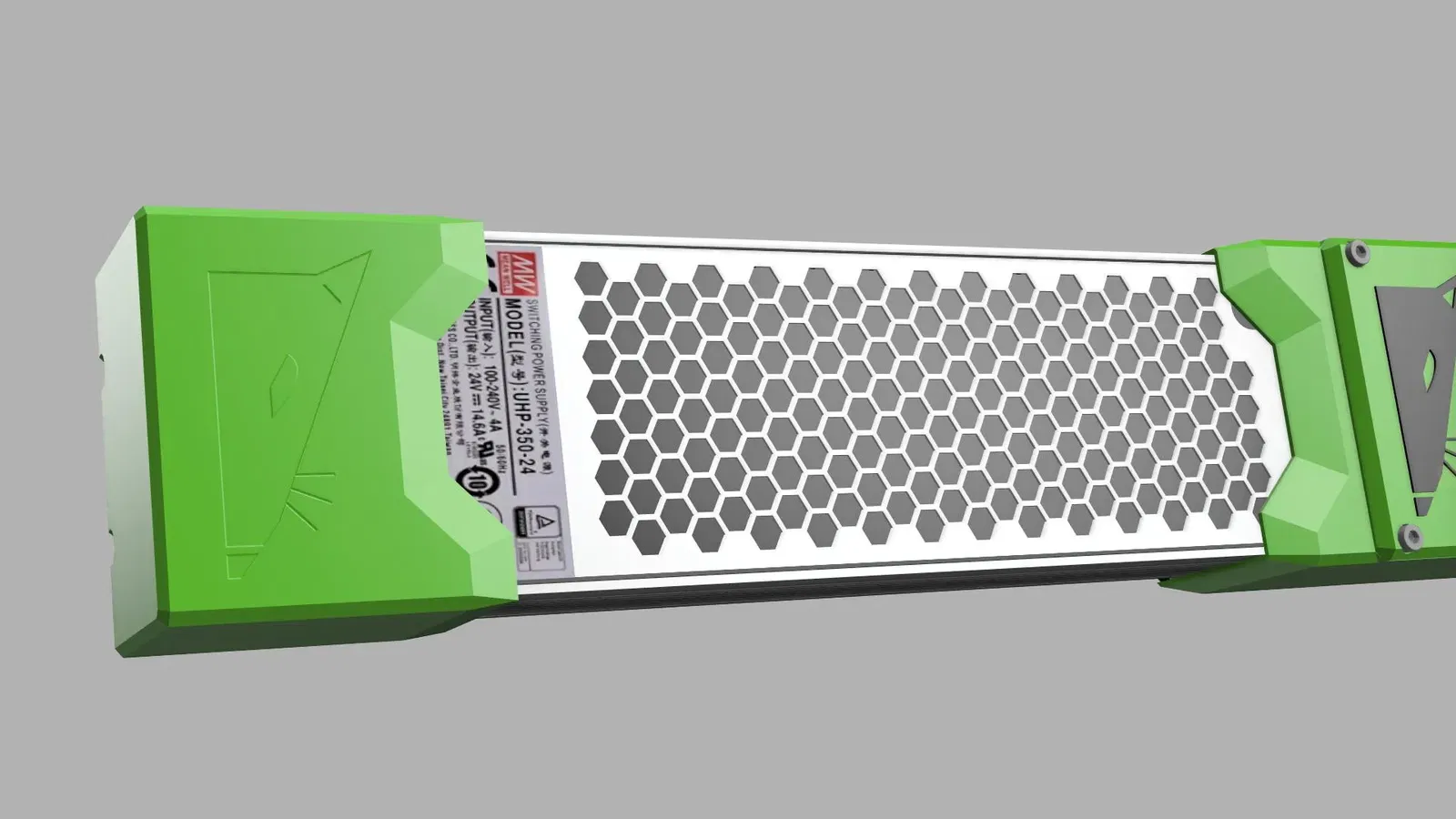

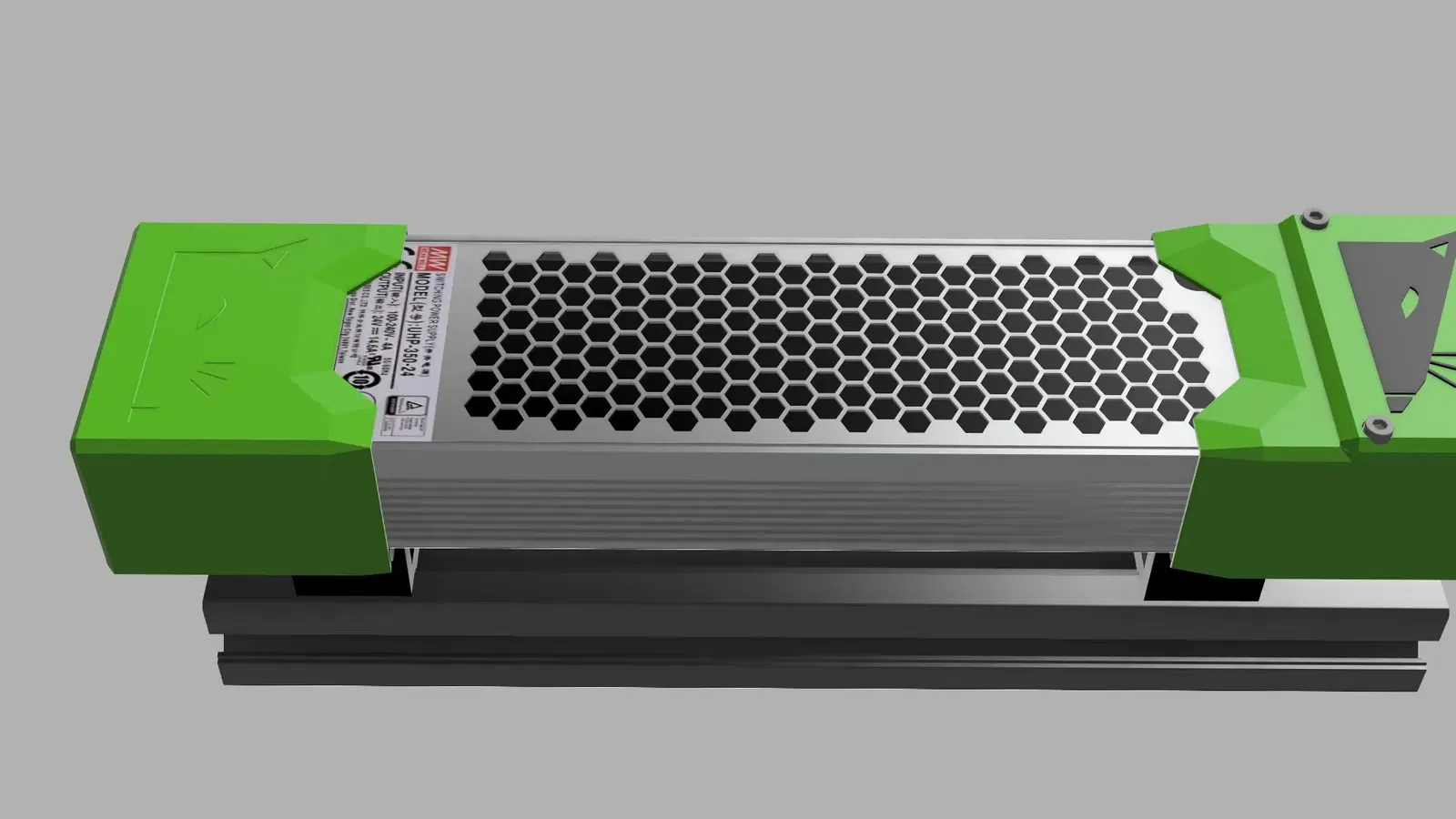

Đây là một phiên bản remix của giá đỡ nguồn Mean Well UHP-350-24.

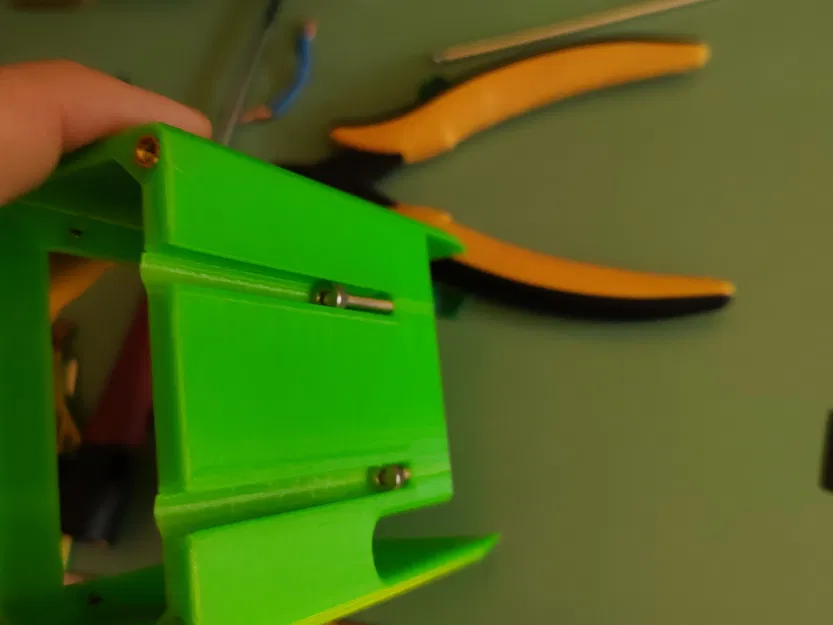

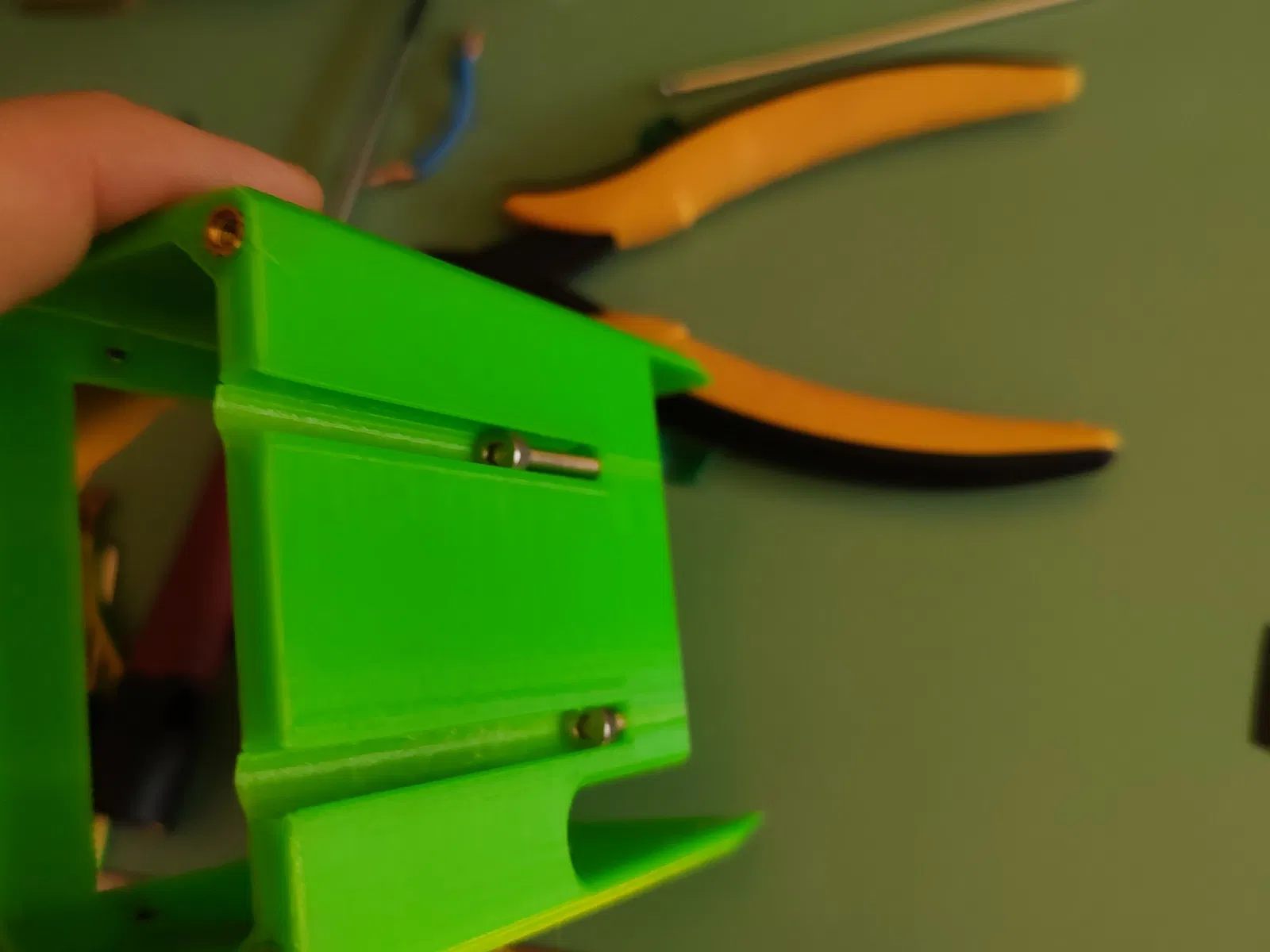

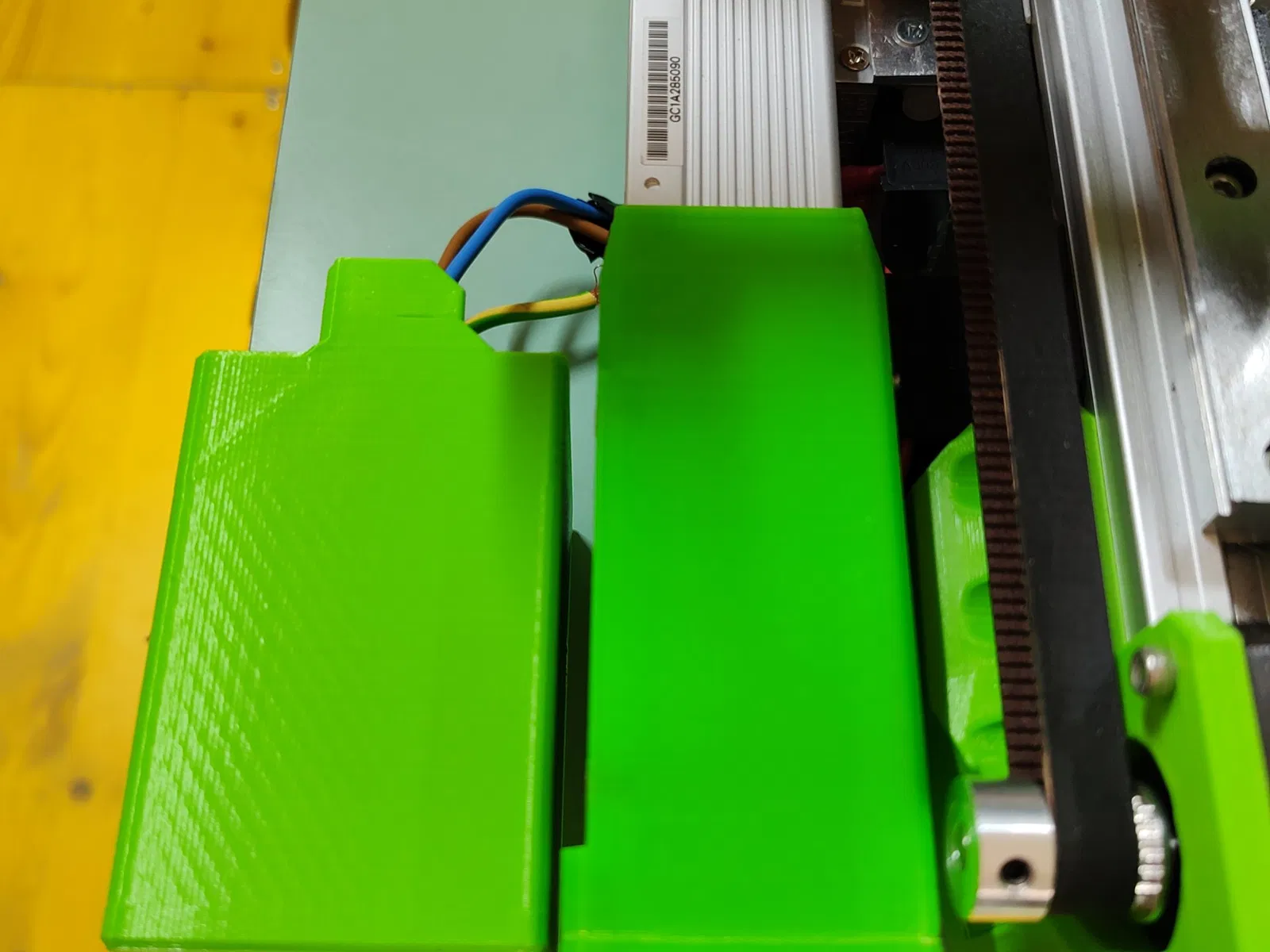

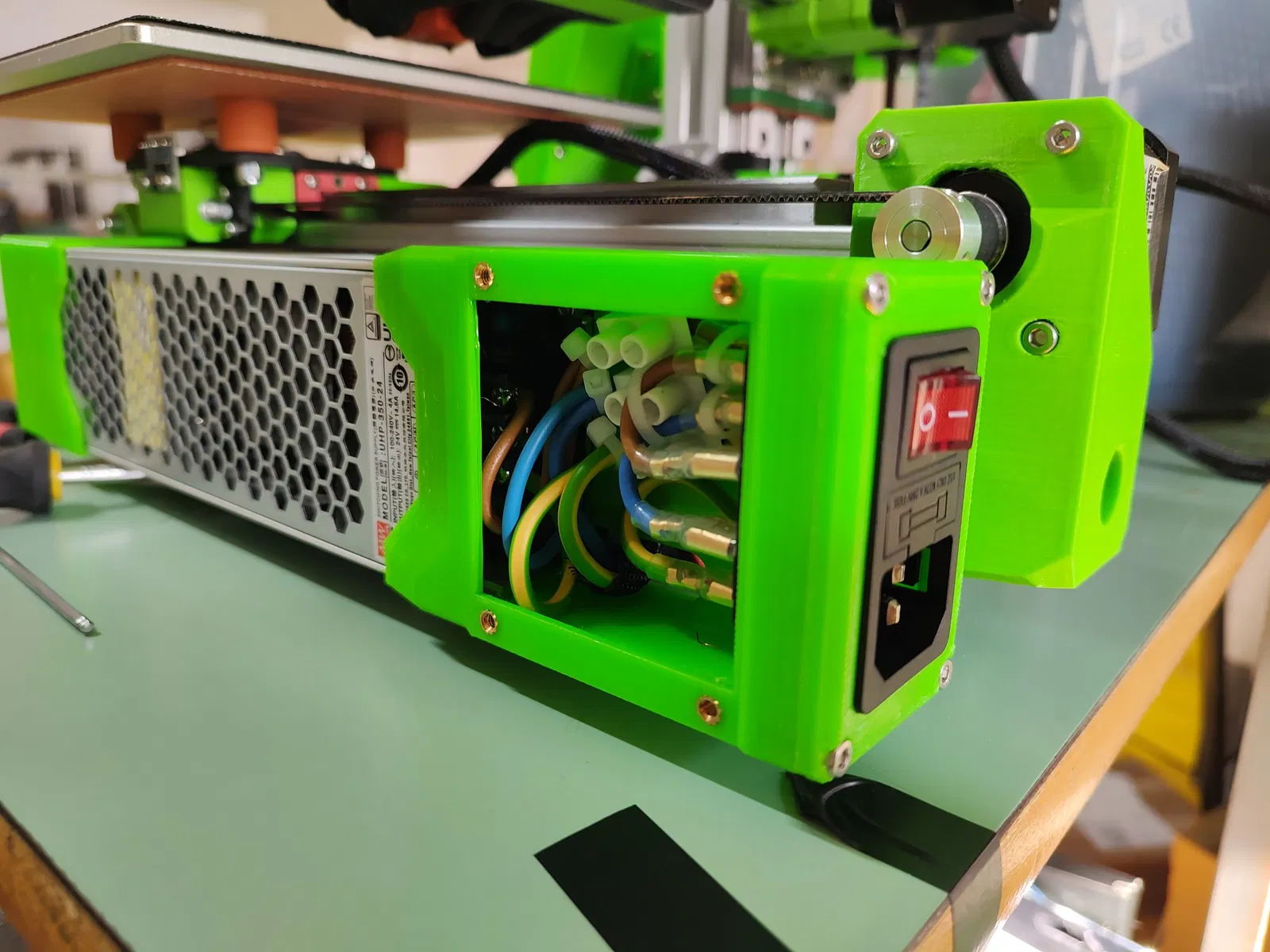

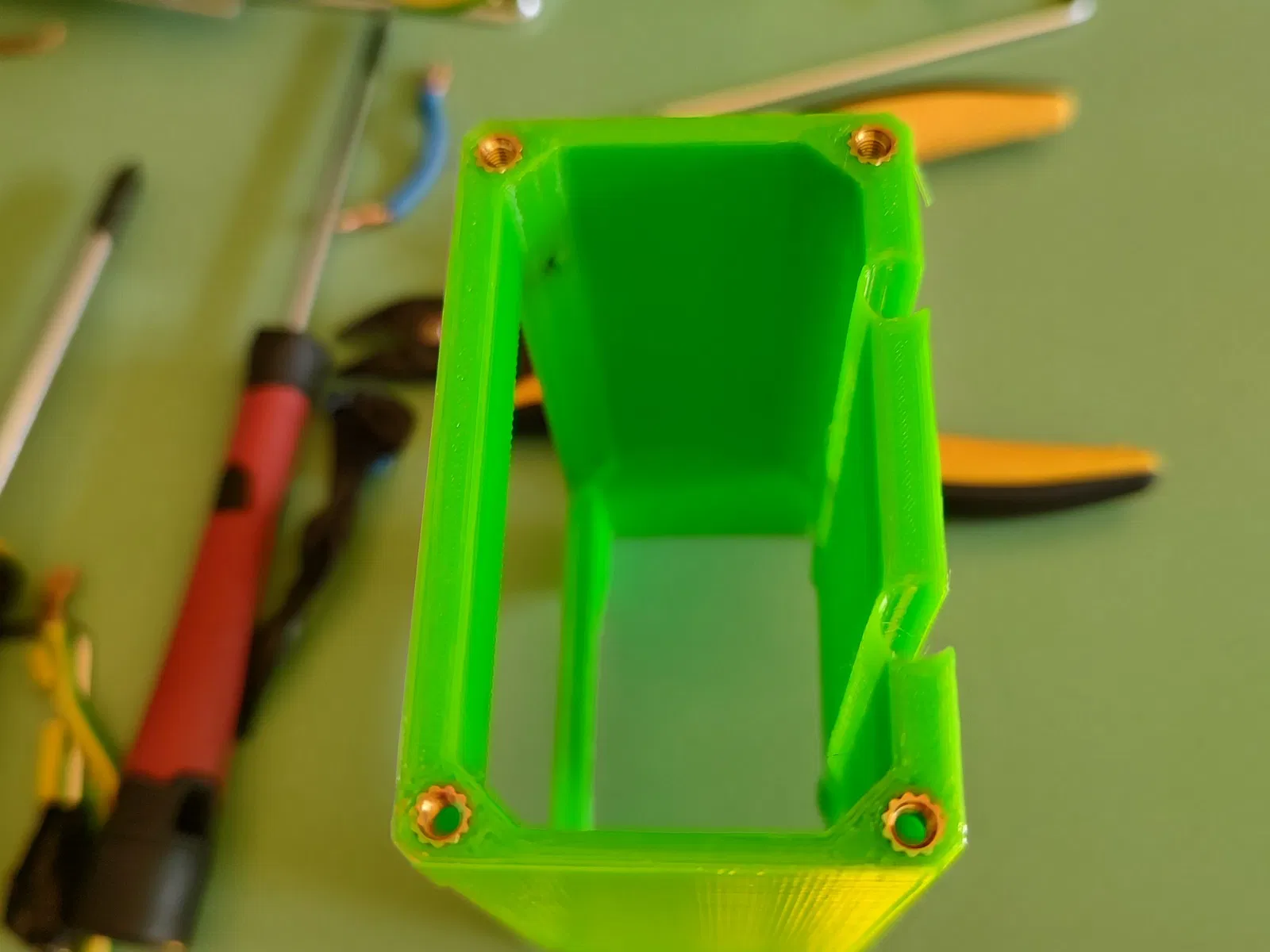

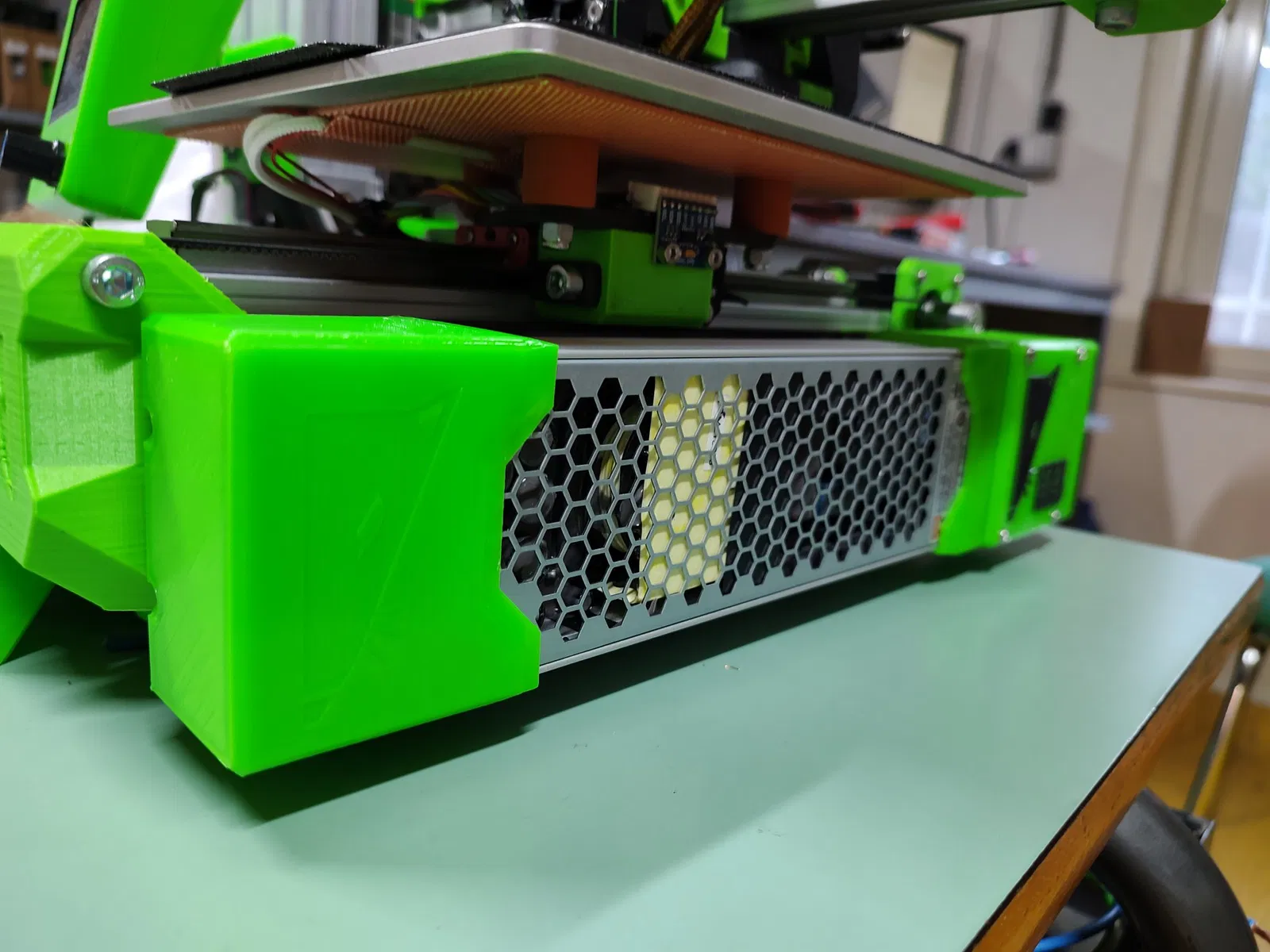

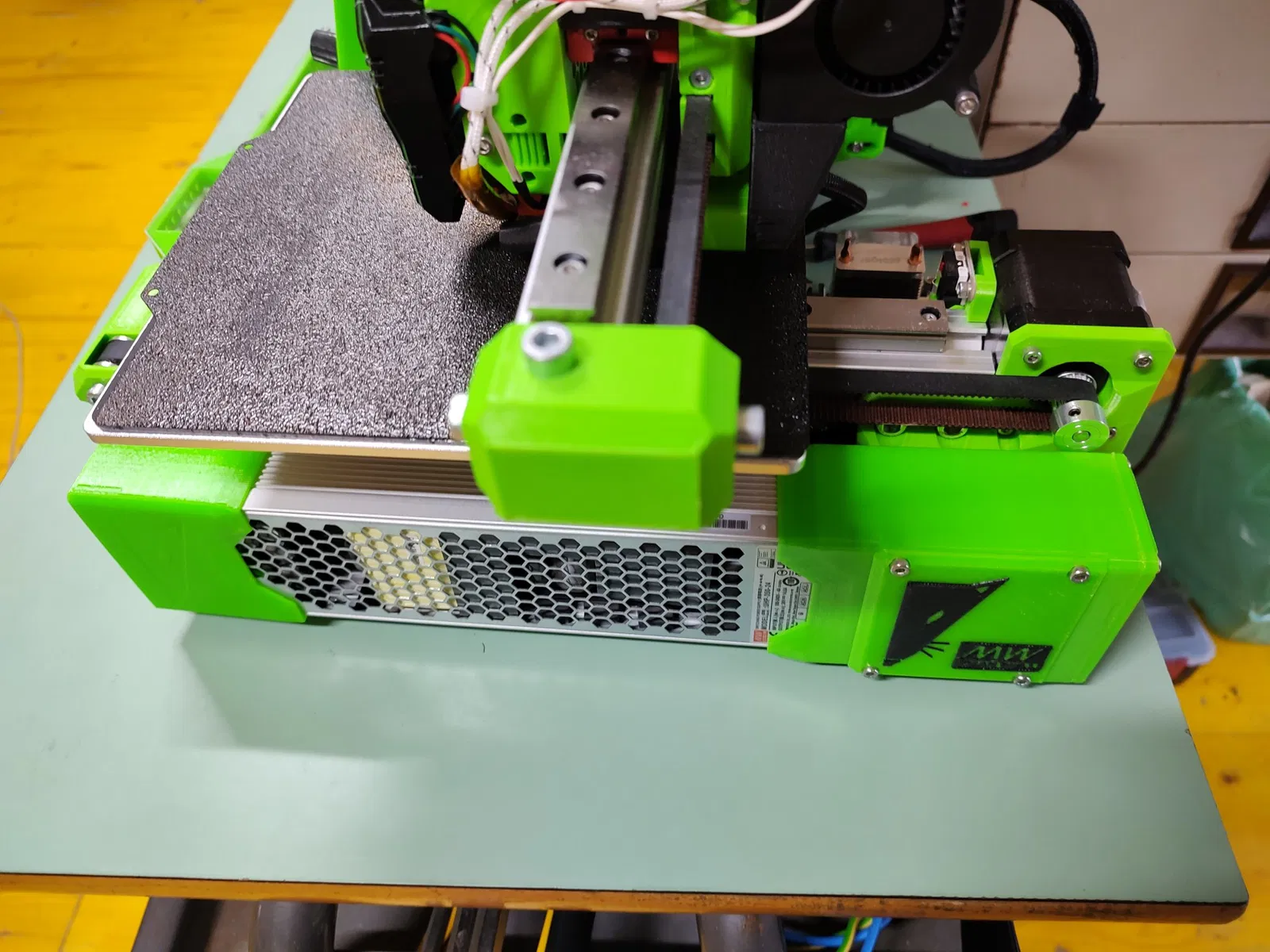

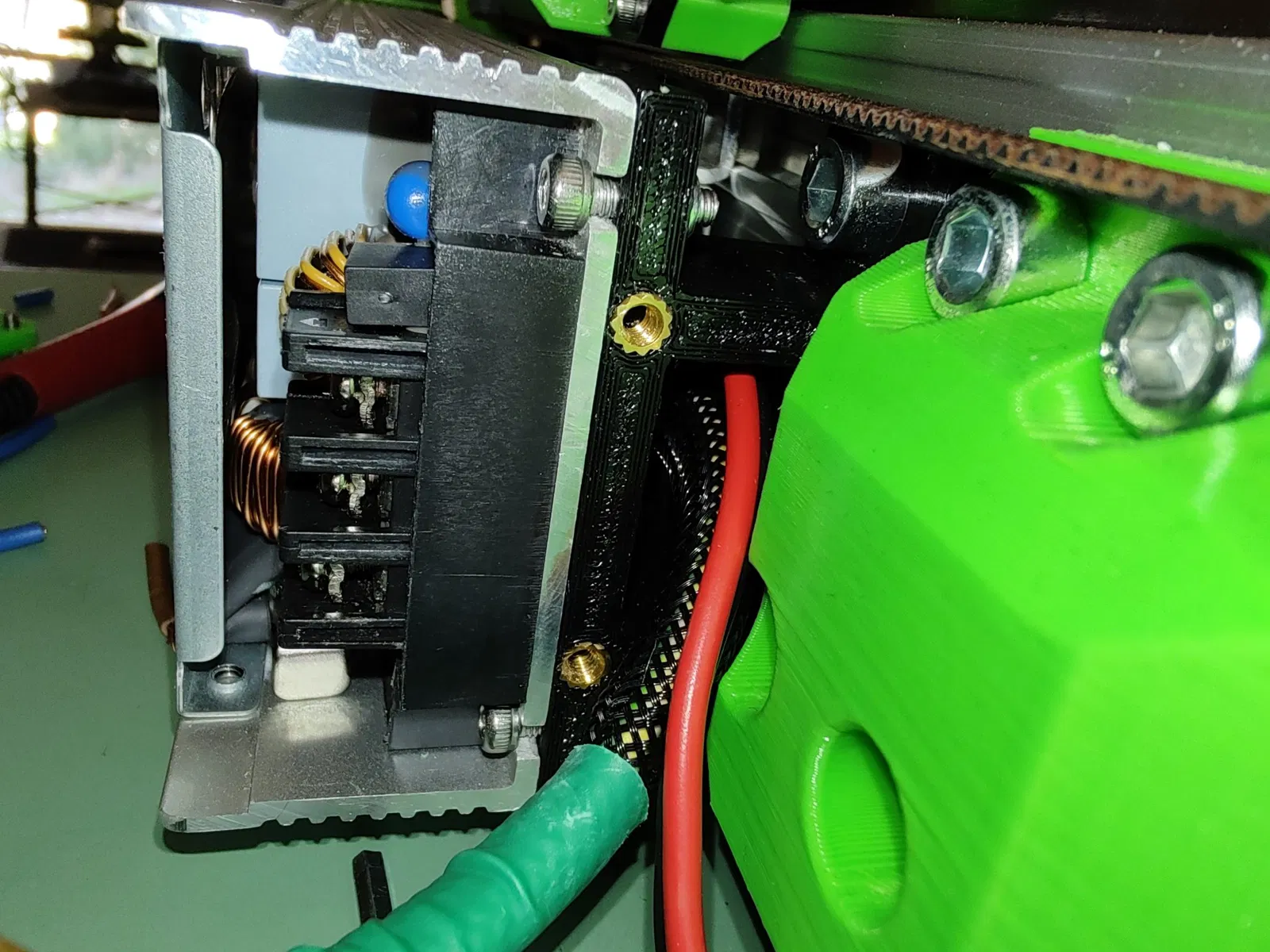

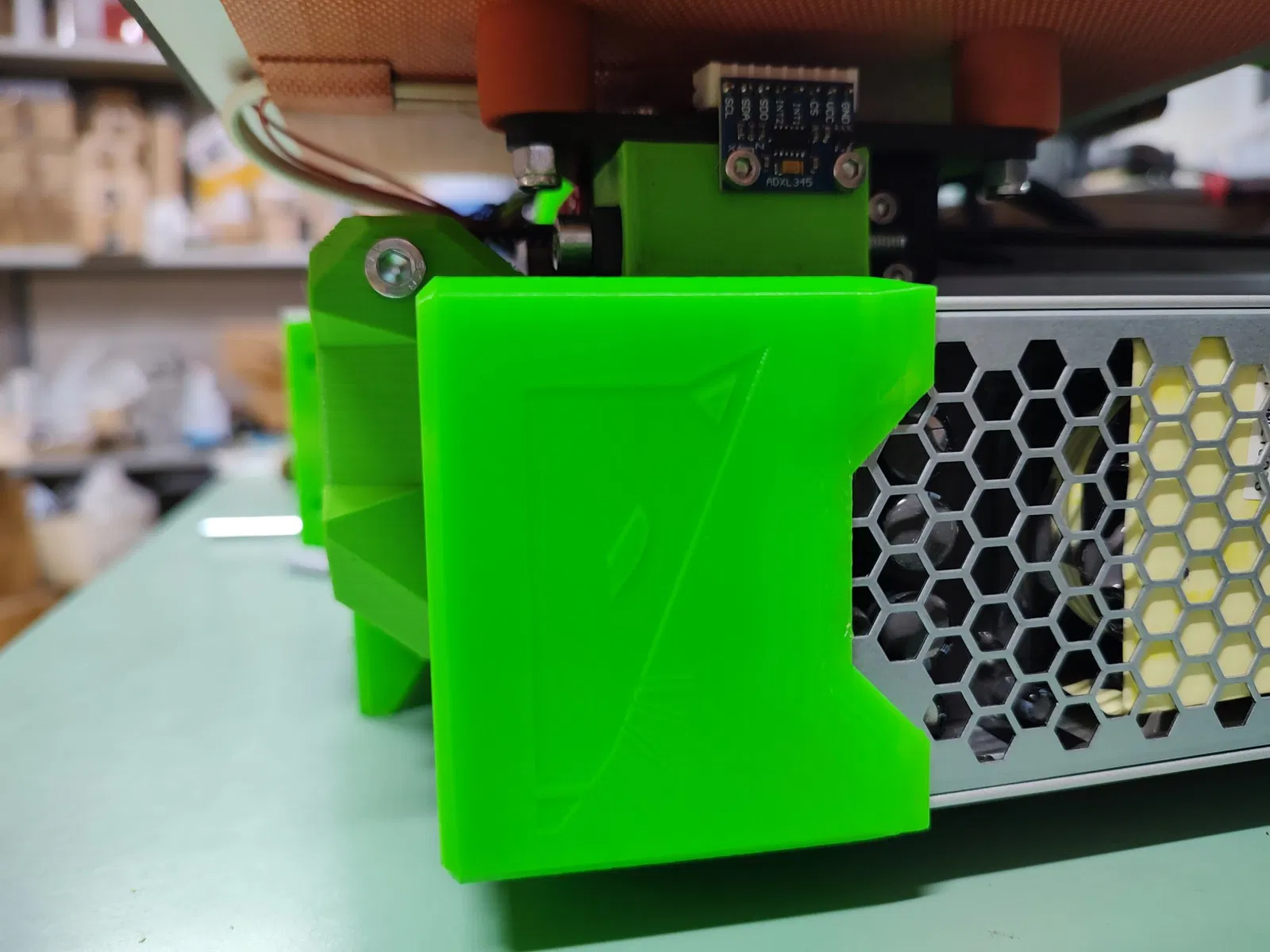

Tôi đã thực hiện một số thay đổi cho dự án gốc bằng cách tăng độ dày của một số bức tường và kéo dài hai nắp đậy, tôi cũng đã đặt sẵn vị trí cho các chốt đồng để vặn chúng, ở phía sau tôi đã mở rộng giá đỡ để có một chút đối xứng và tôi đã tạo một dụng cụ để bạn có thể vặn và tháo lắp cụm ổ cắm, tôi cũng đã thêm một cánh cửa bên để bạn có thể truy cập các dây cáp và sắp xếp chúng bên trong vỏ máy. Phần bên trong của cả hai vỏ máy là các đầu cáp cho những ai như tôi cần lấy nguồn điện 220 Volt thứ hai cho nguồn cung cấp raspberry.

Bạn sẽ cần: cho các móc giữa khung và nguồn điện: • 4 vít đầu trụ với ổ cắm lục giác M6x10mm; • 4 đai ốc T M6 cho profile 3030; • 4 đai ốc tự khóa M3; • 4 vít đầu trụ với ổ cắm lục giác M3 x16mm;

Cho các nắp trước và sau: • 12 chốt đồng M3x4.6x4 • 2 vít đầu trụ với ổ cắm lục giác M3x20mm (cho nắp sau); • 2 vít đầu trụ với ổ cắm lục giác M3x18mm (cho nắp trước); • 4 vít đầu trụ M3x10mm với ổ cắm lục giác (cho mặt nạ ổ cắm IEC); • 4 vít đầu trụ M3x8mm với ổ cắm lục giác (cho cánh cửa bên); • Ổ cắm âm IEC với mã IEC320 C14 Snap In (điều quan trọng nhất; p);

Liên kết cho ổ cắm IEC Amazon Italy: https://www.amazon.it/gp/product/B0B2KJVQNP/ref=ppx_yo_dt_b_asin_title_o03_s00?ie=UTF8&psc=1

Bạn sẽ cần một mũi khoan 3mm, tốt hơn nếu là mũi khoan 3.2mm để khoan các màng trong các lỗ nơi các vít đi qua.

Để in, tôi đã sử dụng PETG Sunlu với cùng cài đặt được RatRig khuyên dùng để in các thành phần của V-Minion không cần hỗ trợ.

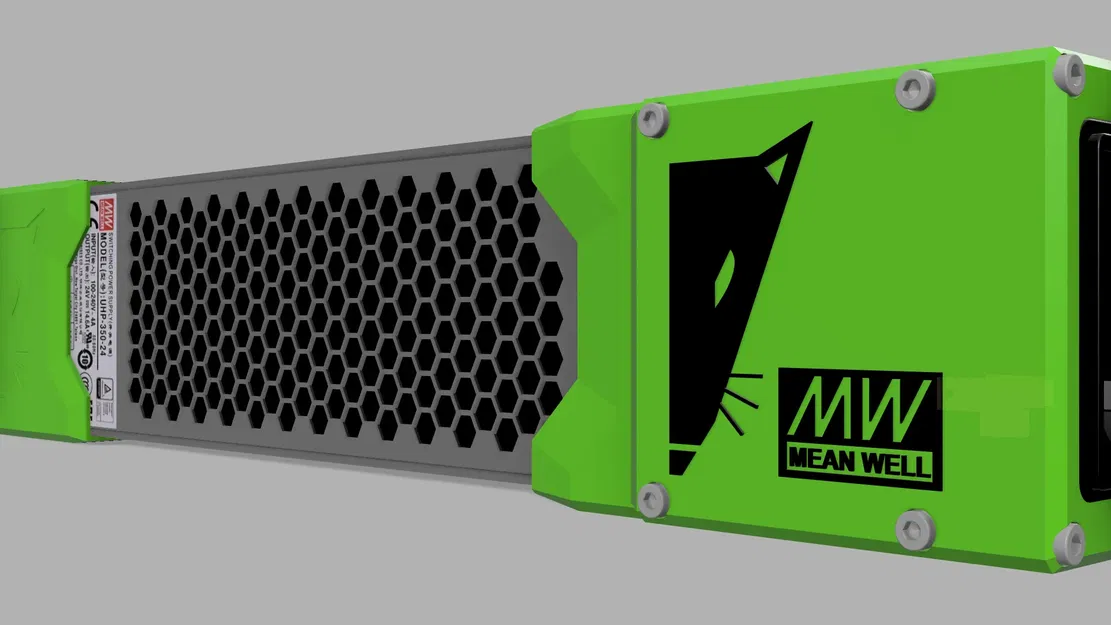

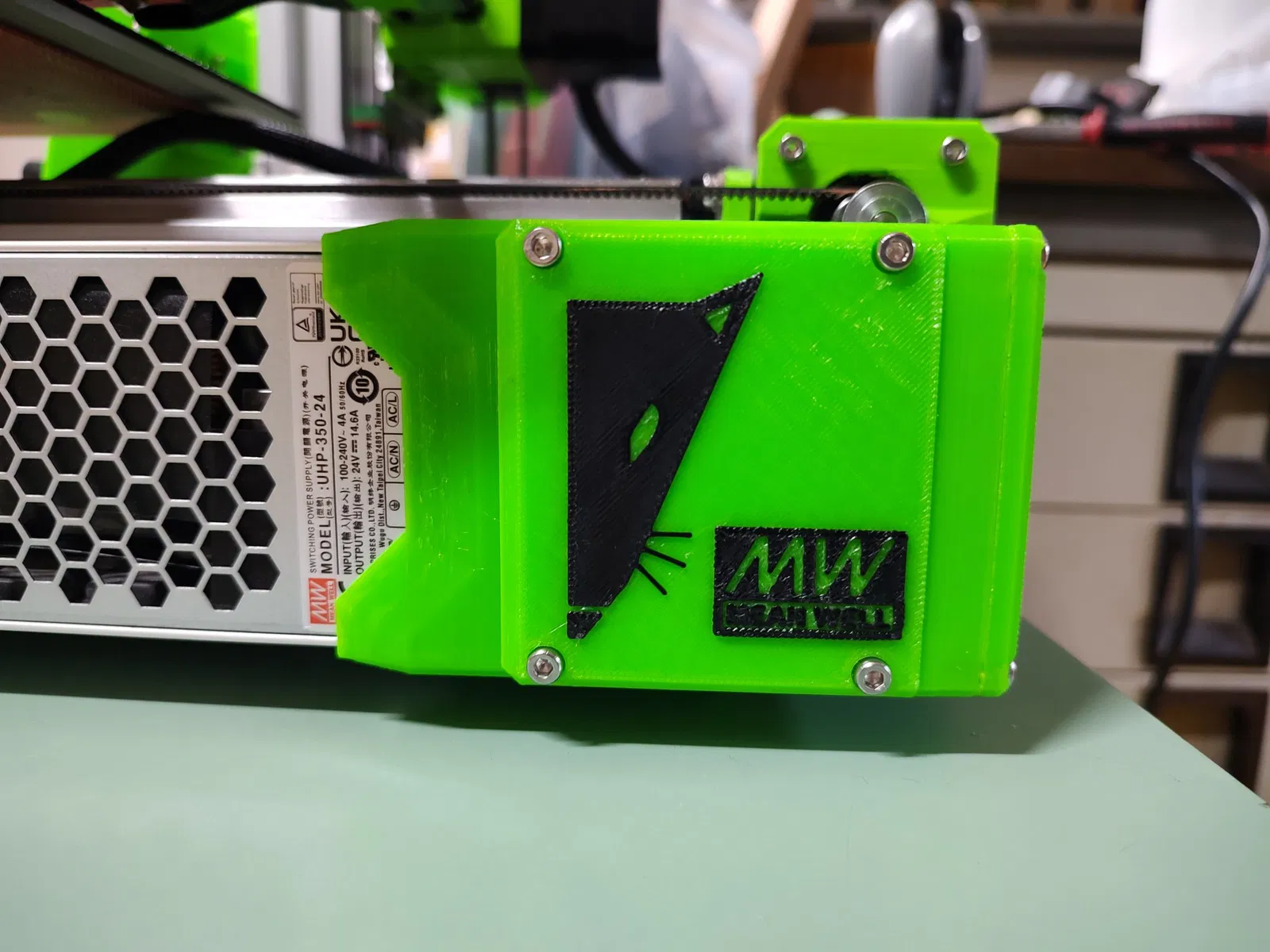

Trong số các tệp mà bạn có thể chọn với logo RatRing hoặc không có, bạn sẽ không tìm thấy tệp flap trong hình vì tôi không có quyền sử dụng logo Mean Well nên nó sẽ vẫn ở chế độ riêng tư.

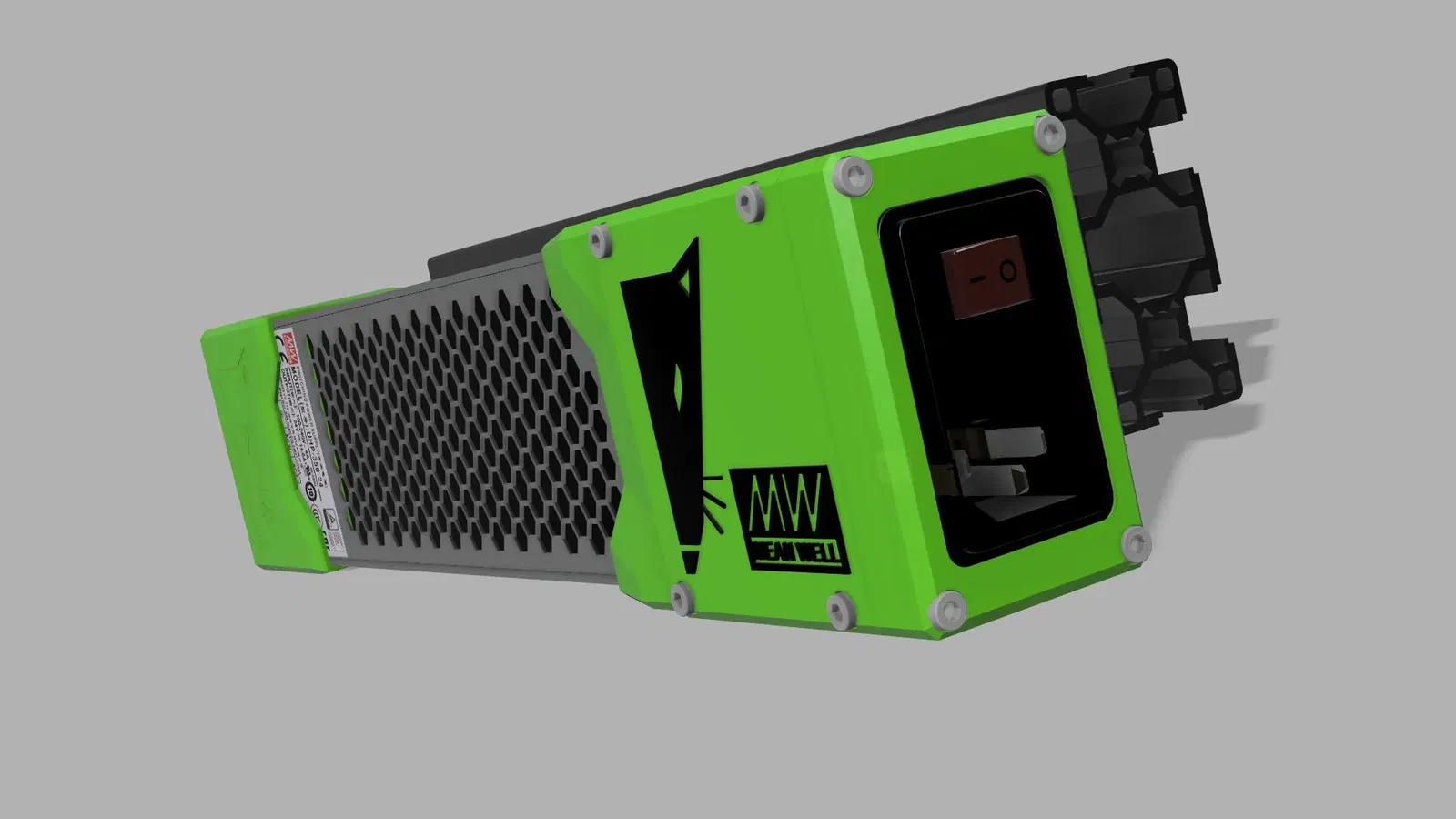

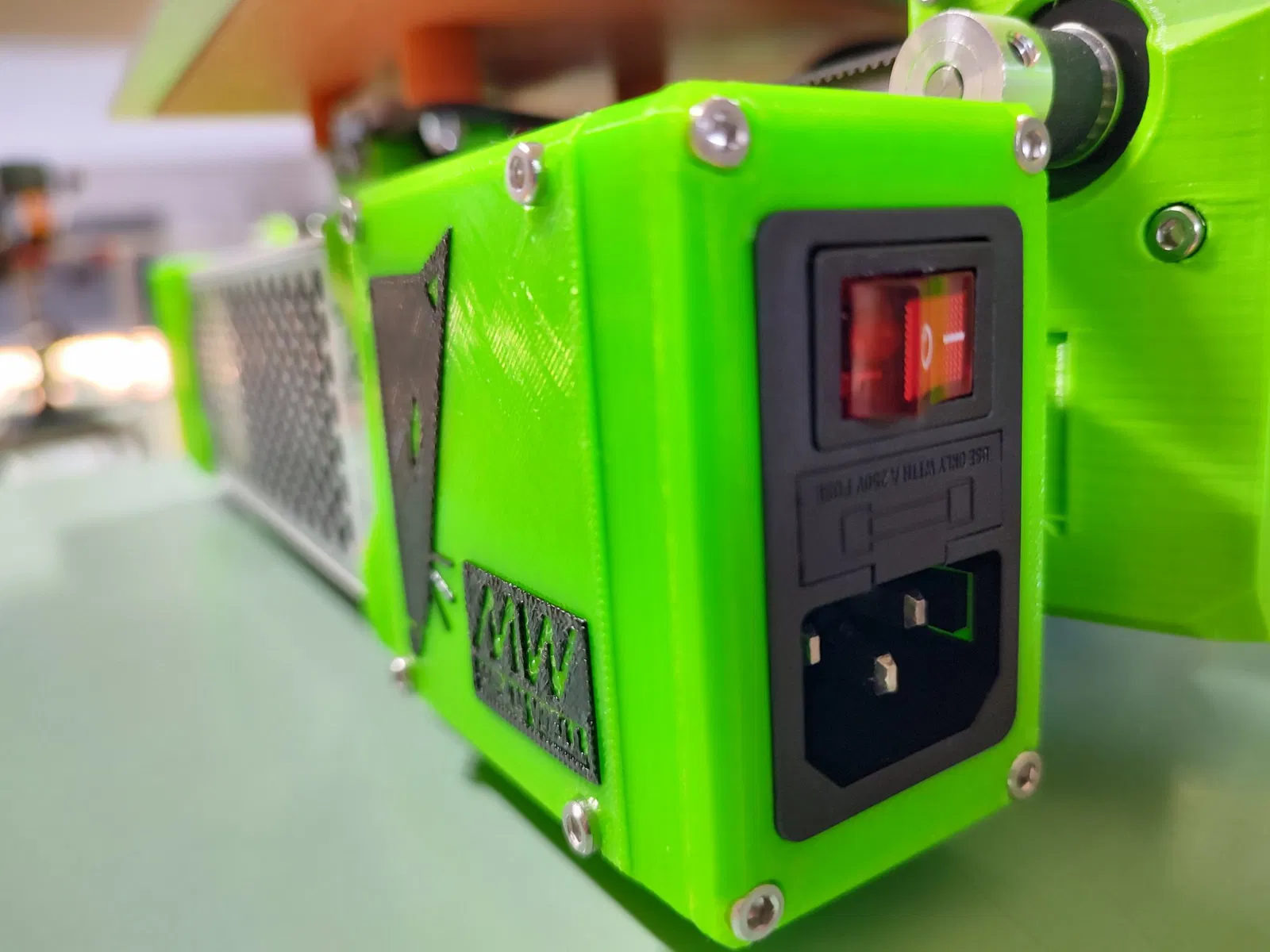

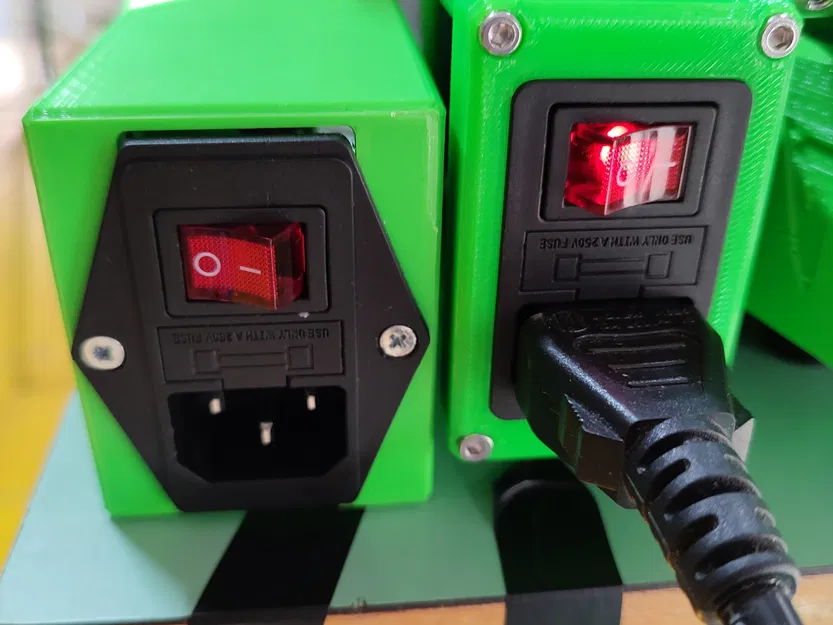

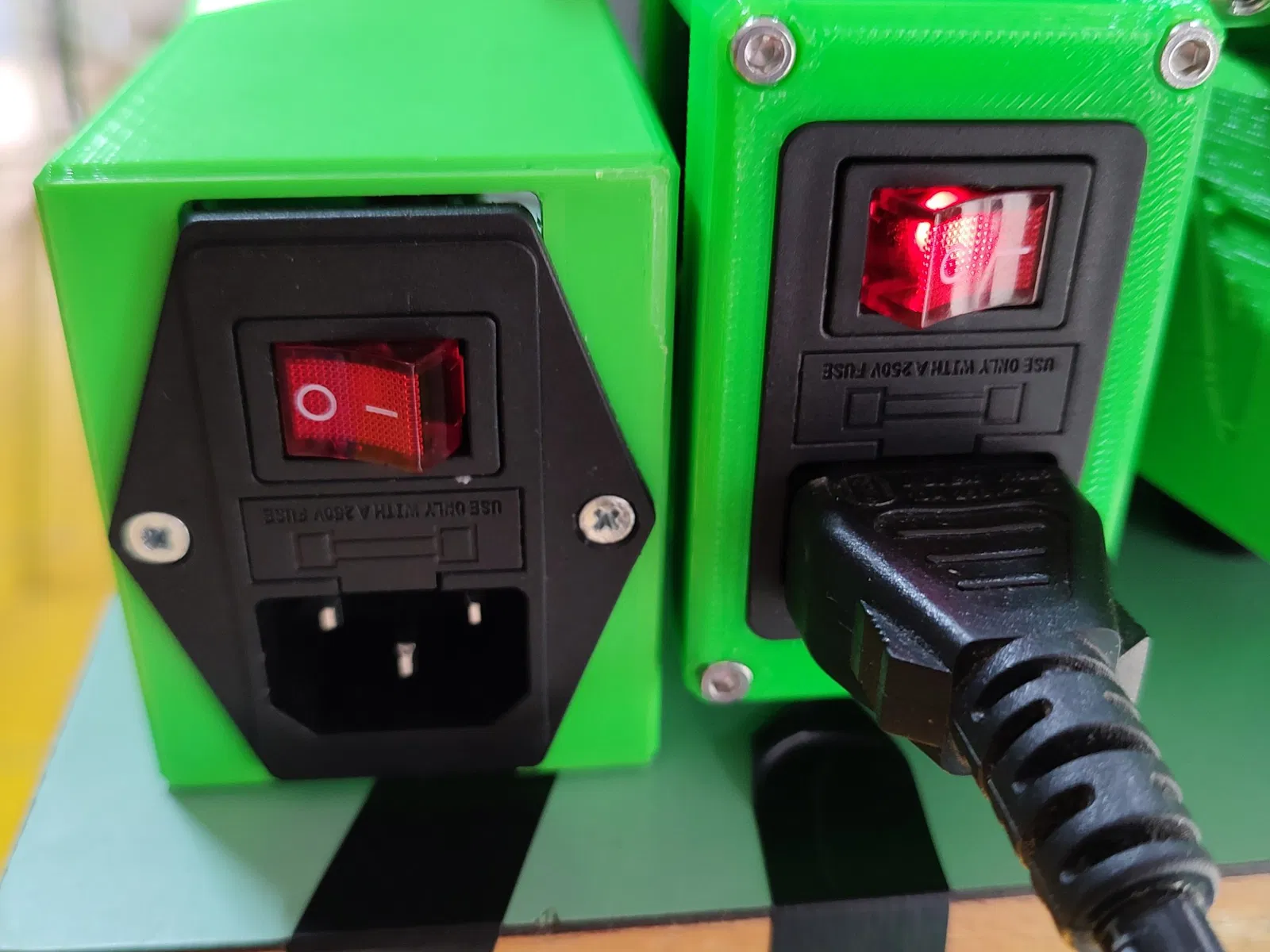

Với các ổ cắm IEC này, bạn có thể giữ hỗ trợ phía sau chặt chẽ hơn và không cần các lỗ khoét lớn để lưu ý rằng các ổ cắm IEC được đề cập là loại gắn móc chứ không phải vít nên chúng hẹp hơn.

Tôi đã muốn làm một hỗ trợ riêng với gắn móc bằng vít vì trong trường hợp bảo trì, việc lấy ổ cắm IEC ra rất khó khăn vì có ít không gian để chèn tua vít và nâng lên, trong khi theo cách này chỉ cần tháo bốn con vít và ổ cắm IEC sẽ rời ra rất dễ dàng.

Tôi cảm ơn tác giả của dự án gốc vì ý tưởng tuyệt vời mà ông ấy đã có để neo nguồn điện, thực tế nó ổn định hơn nhiều.

Tôi nghĩ tôi đã nói tất cả (tôi hy vọng vậy) tôi hy vọng công việc của tôi đã hữu ích cho ai đó nếu bạn thích nó xin hãy để lại một lượt thích Cảm ơn.
