Tấm Chắn Bức Xạ Mặt Trời hay Màn Che Stevenson

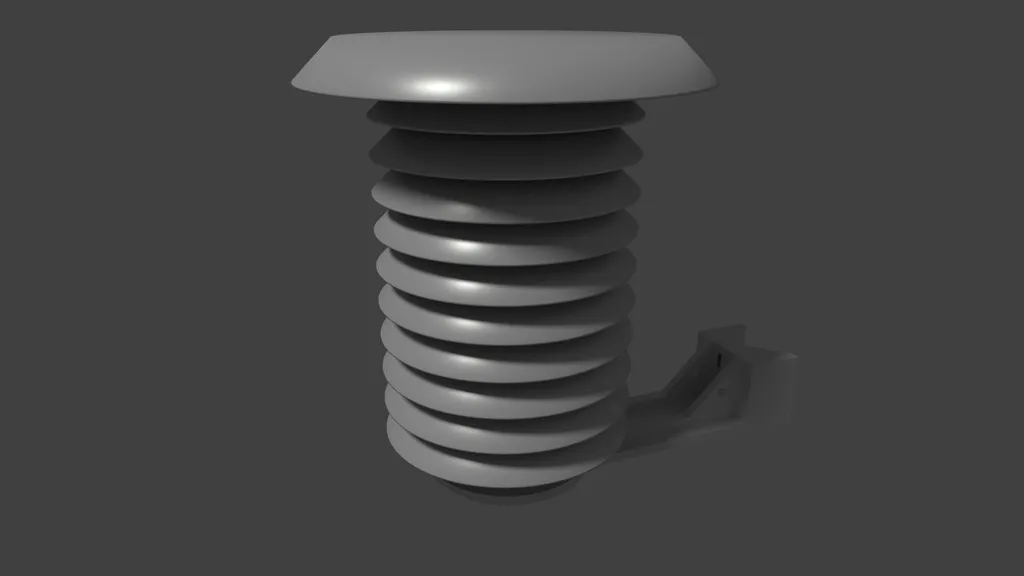

Đây là Tấm Chắn Bức Xạ Mặt Trời hay còn gọi là Màn Che Stevenson dùng để đo Nhiệt độ và Độ ẩm Không khí. Thiết kế này lấy cảm hứng từ tấm chắn của micromet nhưng tôi đã thiết kế lại hoàn toàn từ đầu. Nó nên tương thích với các bộ chuyển đổi gắn cảm biến cho tấm chắn của họ nhưng bạn nên kiểm tra lại nếu định sử dụng một trong số đó.

Tất cả các tệp cũng có sẵn trên GitHub và chúng tôi hoan nghênh các yêu cầu kéo (pull request) để cải tiến hoặc báo cáo sự cố.

Tôi dự định sẽ làm cho thứ này có thể tùy chỉnh trong tương lai, chỉ cần tìm hiểu chi tiết.

Mẹo In

Tôi thực sự khuyên bạn nên sử dụng sợi nhựa kháng UV VÀ phủ một lớp sơn kháng UV lên bộ phận đã hoàn thành.

Khi tôi thiết kế nó, tôi đã in các bộ phận bằng sợi PLA màu đen từ Extrudr. Ngày nay, tôi khuyên bạn nên sử dụng PETG, PCTG hoặc các vật liệu chịu nhiệt độ cao hơn khác. Sau đó, tôi đã sơn toàn bộ bộ phận bằng lớp sơn lót acrylic trong suốt. Mặt ngoài của bộ phận sau đó được sơn hai lớp màu trắng, trước khi sơn toàn bộ bộ phận bằng một lớp phủ bảo vệ trong suốt. Bằng cách đó, tôi đạt được độ mờ tối đa, giảm thiểu phản xạ vào bên trong, đồng thời duy trì độ phản xạ cao ở bên ngoài để tản xạ bức xạ mặt trời tối thiểu bởi chính tấm chắn.

Tuy nhiên, chỉ cần in toàn bộ bộ phận màu trắng cũng hoạt động tốt. Tôi vẫn khuyên bạn nên sơn nó bằng lớp sơn phủ acrylic trong suốt để chống chịu thời tiết và chống nước tốt hơn.

Ghi công

Thiết kế này được lấy cảm hứng từ Tấm Chắn Bức Xạ của micromet

Nó bao gồm các mô-đun vẽ ren OpenScad của Dan Kirshner theo Giấy phép Công cộng GNU phiên bản 3
