Mặt trước quạt 200mm kèm cổng IO và nút nguồn cho Fractal Node 304

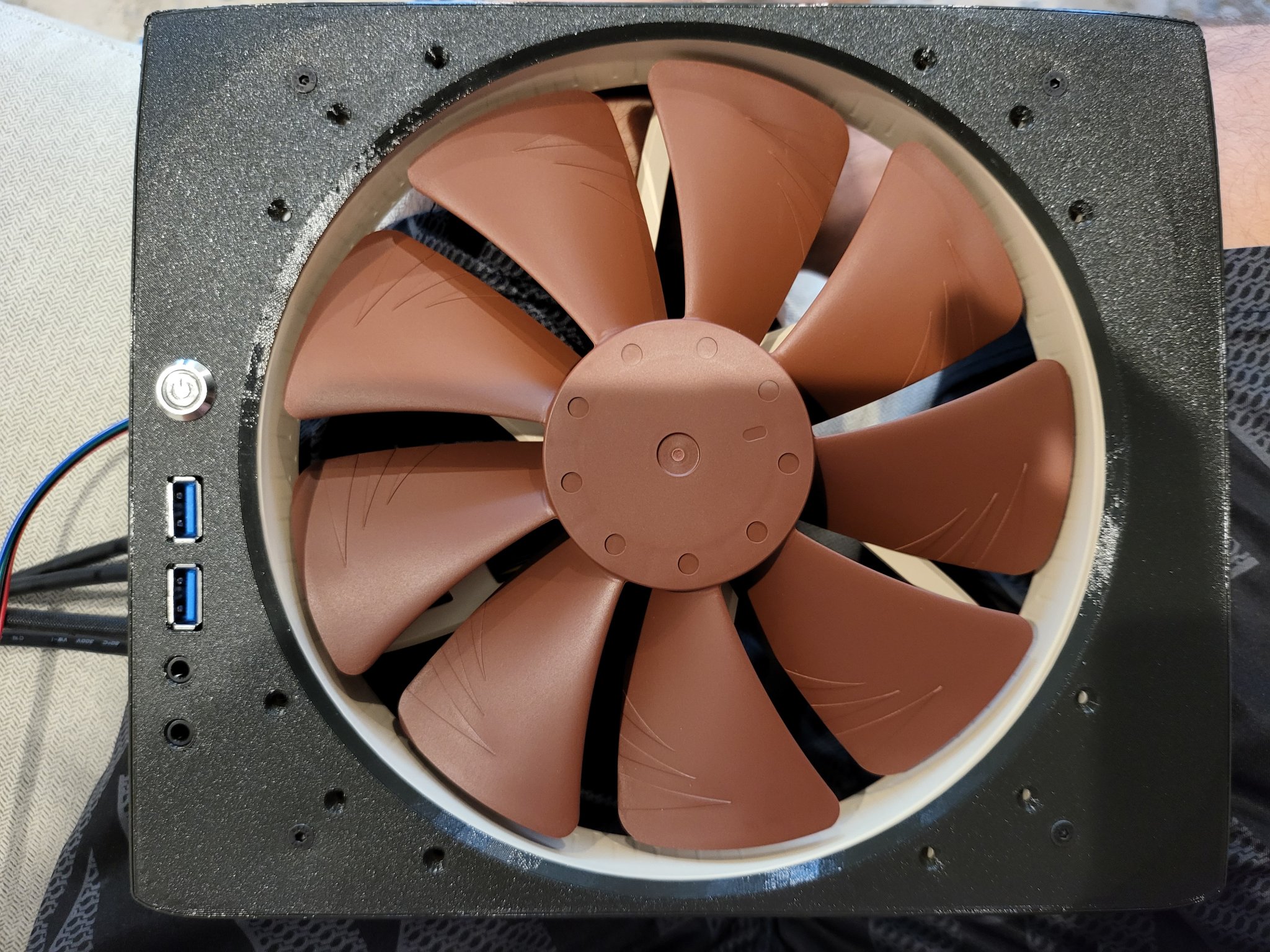

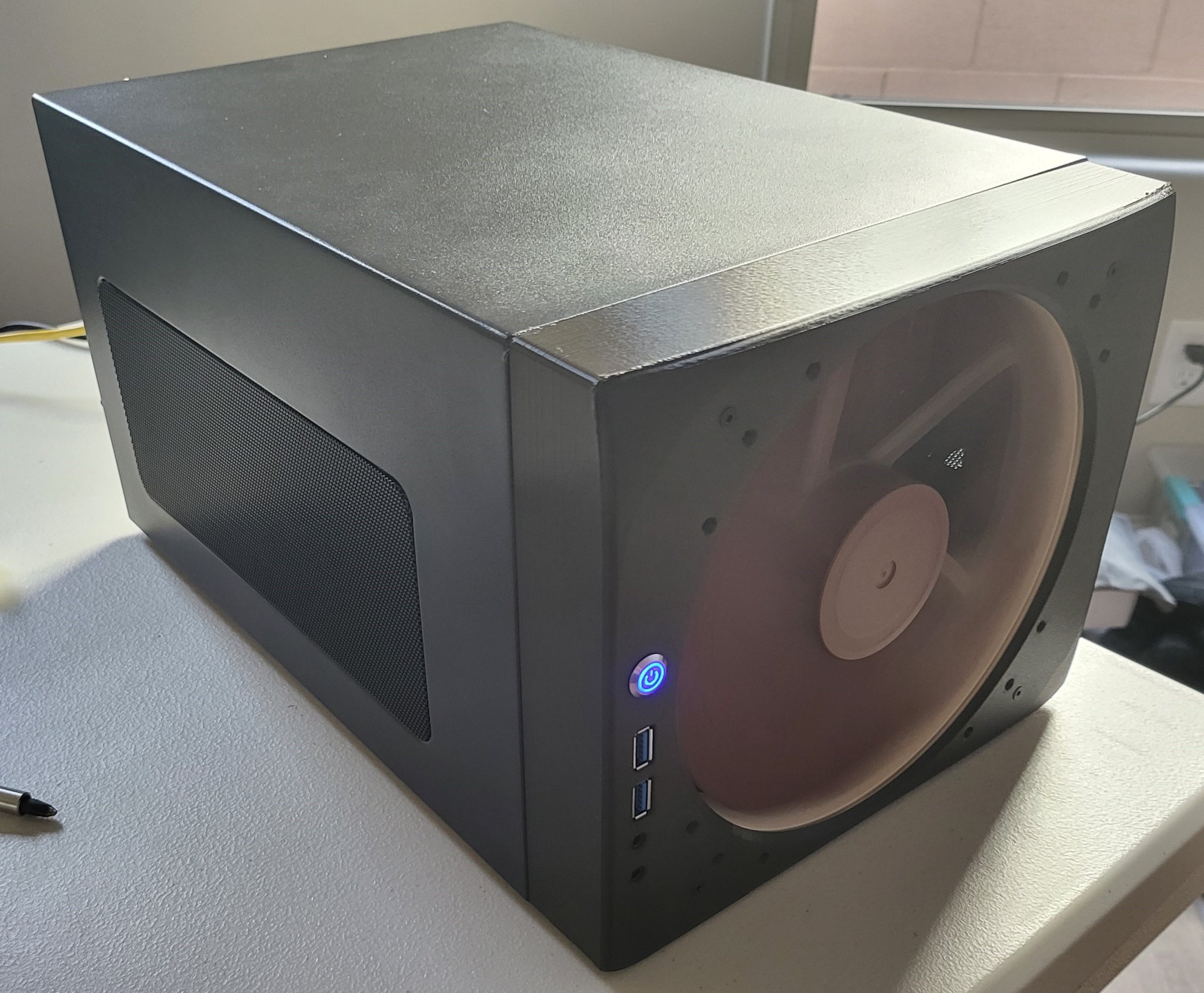

Tấm mặt trước tùy chỉnh cho case Node 304 để gắn quạt 200mm, nút nguồn và các cổng IO đi kèm theo máy.

Đây là bản phối lại của hai mẫu khác nhằm kết hợp những điểm tốt nhất của cả hai:

https://www.f3d.vn/3d-model/71042-tieu-de-fractal-node-304-lam-mat-tot-hon-bia-truoc-mod-tom-tat

https://www.f3d.vn/3d-model/158119-mat-truoc-quat-200mm-cho-fractal-node-304

Các bộ phận cần thiết:

• Case Fractal Design Node 304 đã được chỉnh sửa

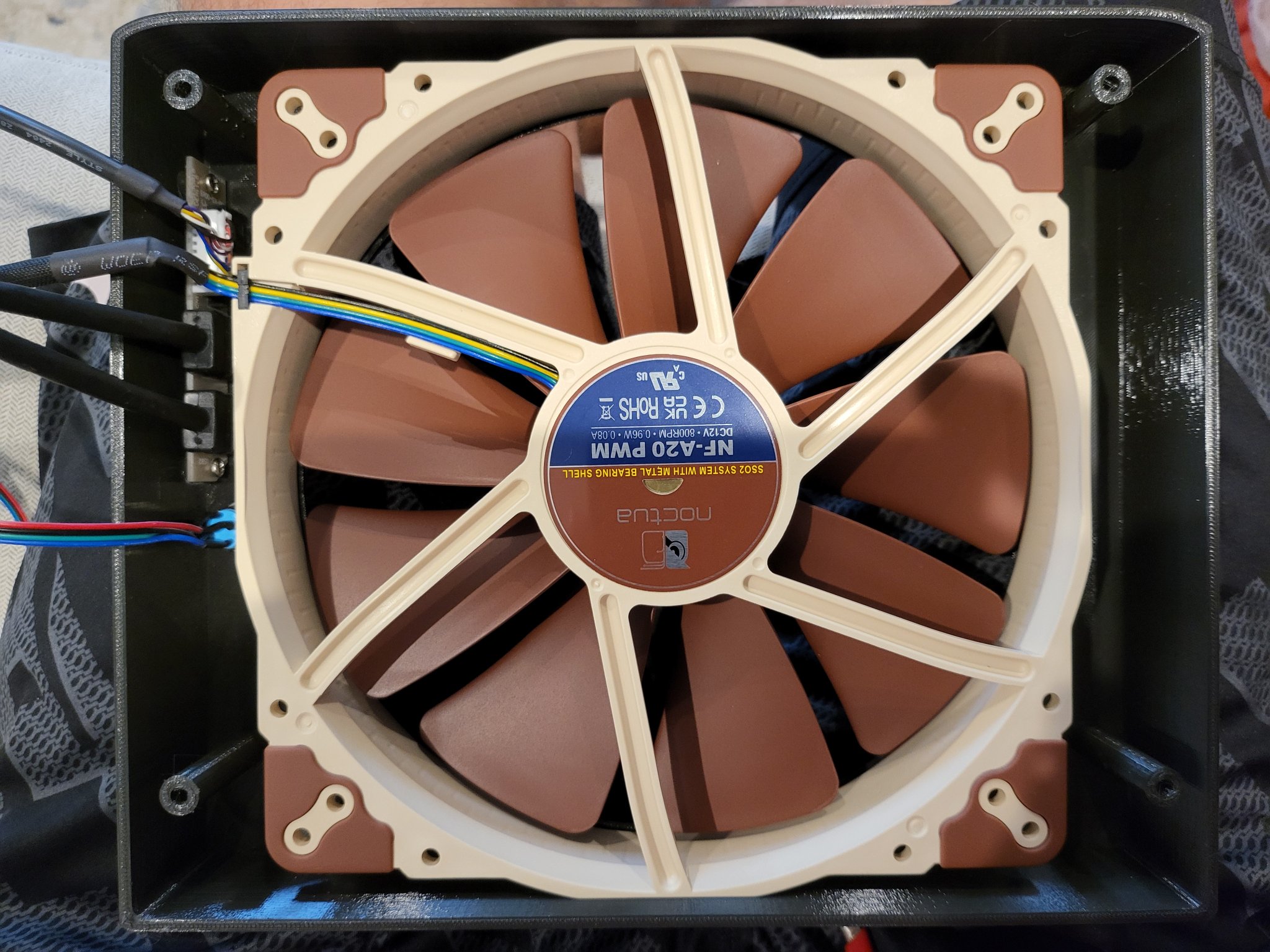

• Quạt Noctua NF-A20 PWM 200mm
• Ốc lục giác chìm M3x12 hoặc M3x16 kèm đai ốc M3 để gắn quạt
• Chèn ren H6 M3
• Nút nguồn 12mm
• Ốc từ bo mạch IO gốc
• Ốc M3x20 để gắn mặt trước vào case
• Kẹp ốc từ mẫu này để gắn mặt trước vào case

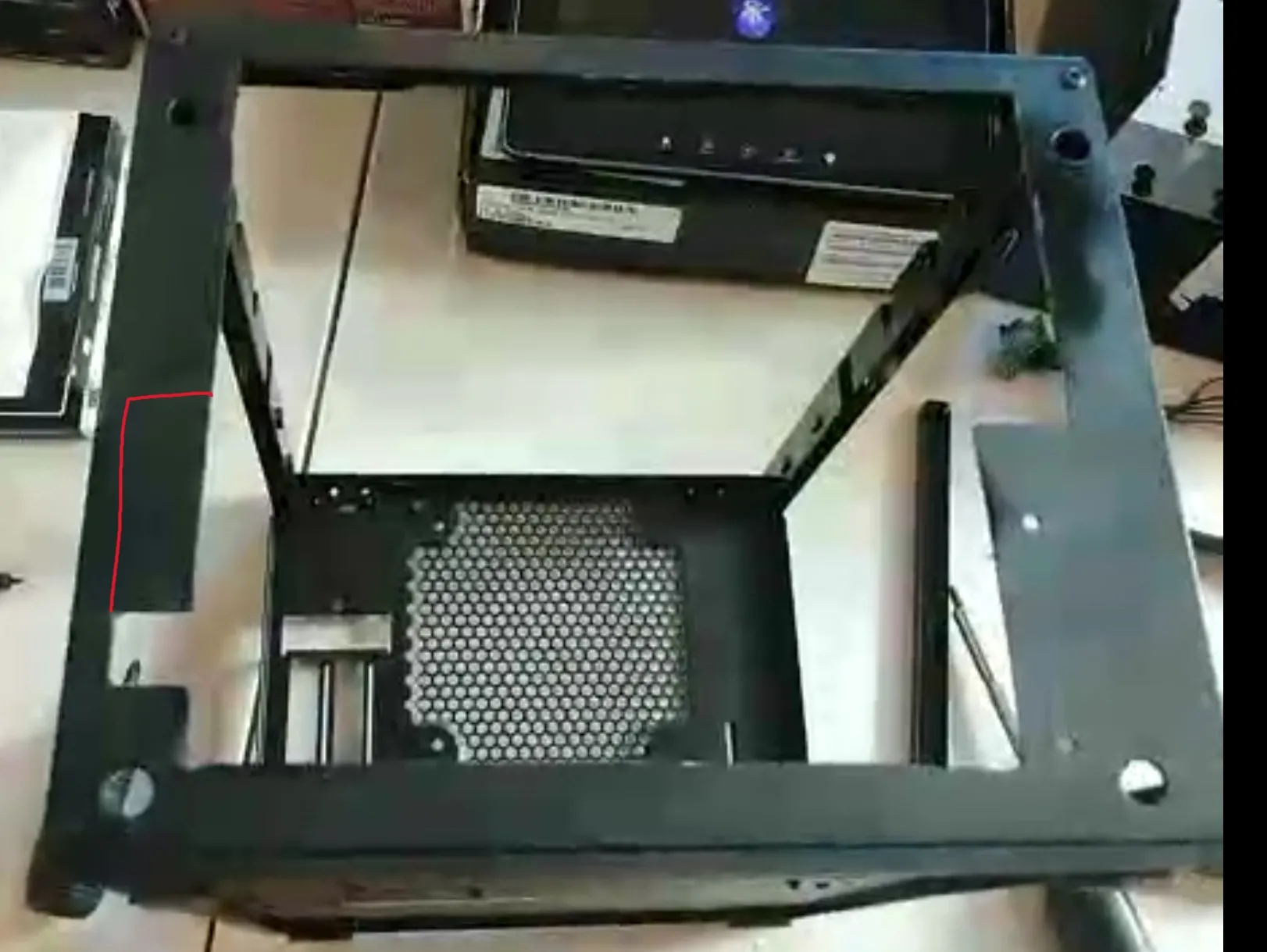

Cần phải chỉnh sửa mặt trước của case. Xem hình ảnh để biết cách tui đã làm (Cũng cắt bỏ phần dọc theo đường màu đỏ để luồn dây cáp từ nút bấm và cổng IO).

Ban đầu tui có thêm ốc ở mặt trước để giữ quạt, nhưng việc gắn đai ốc vào phía sau các lỗ bắt ốc chìm dọc theo viền đã khó khăn rồi, còn mấy lỗ bên trong thì gần như không thể, nên đa số đã được loại bỏ trong phiên bản tải lên.

Tui phải khoan lỗ lớn hơn cho nút nguồn, nhưng đã tăng kích thước lỗ để hy vọng nút nguồn 12mm vừa vặn hơn.

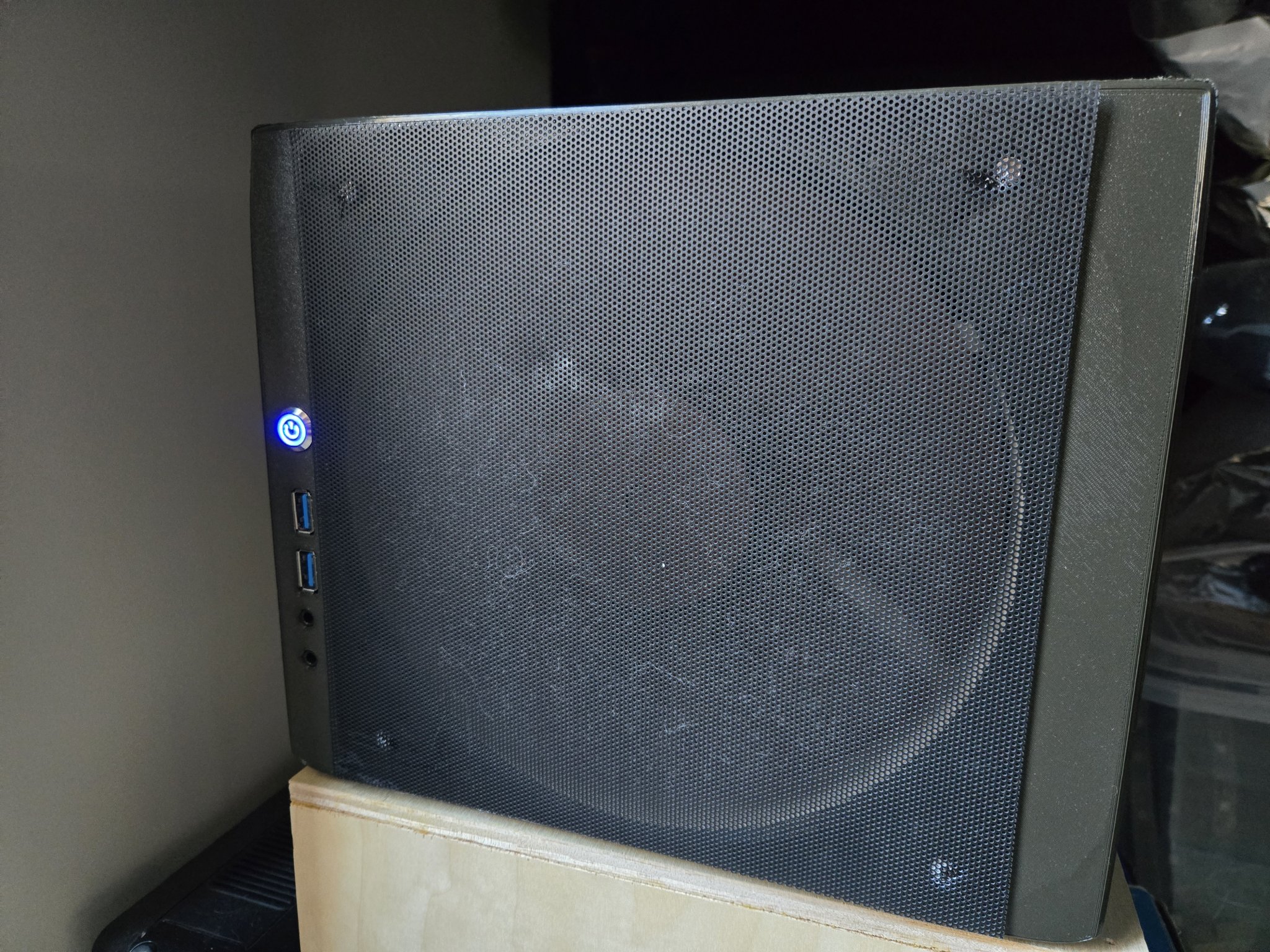

Tui có gắn thêm một miếng lưới phía trước bằng nam châm để lọc bụi và dễ dàng vệ sinh.

Tui in bằng PETG với độ cao lớp 0.2mm trên máy Prusa MK3S+. Các góc của mặt trước bị cong lên vì tui không thể dùng brim do mẫu chiếm hết bàn in. Thời gian in khoảng 14 tiếng.
