Adapter Cảm Biến IR Chống Xoay Có Thể Điều Chỉnh PC4-M10 cho MMU3 / MMU2S MK3S+
Bộ chuyển đổi này giải quyết vấn đề điều chỉnh cảm biến IR trên MMU3/MMU2S bằng cách sử dụng adapter PTFE PC4-M10 và vít điều chỉnh. Nó ngăn ống khói xoay, giữ nguyên cài đặt sau khi tháo lắp, và khắc phục các vấn đề về không gian. Yêu cầu sửa đổi thân máy đùn và tấm đế động cơ.
Mô tả
Mục đích của cái này là vừa cho phép sử dụng adapter PTFE PC4-M10 (1/8BSP) vừa giảm bớt sự bực bội khi cân chỉnh cảm biến IR.
Vì đây là phiên bản cải tiến nhiều với việc bổ sung vít điều chỉnh, tôi đã in các bộ phận máy in Prusa cho cảm biến IR MMU3. Nhưng tôi vẫn thấy quá trình điều chỉnh thật khó chịu. Thân bộ điều chỉnh xoay trong quá trình hiệu chuẩn và ngay cả khi vô tình va vào ống khói, làm thay đổi cài đặt hiệu chuẩn.
Trong bộ lắp ráp của Prusa, vít che được sử dụng để vừa cố định ống khói vào bộ điều chỉnh và cố định bộ điều chỉnh vào thân máy đùn. Kết quả là sau khi vặn vít điều chỉnh và siết chặt vít che, thân bộ điều chỉnh có xu hướng xoay, làm thay đổi điều chỉnh cảm biến IR mong muốn. Tôi hiểu rằng việc miễn cưỡng cập nhật thân máy đùn và tấm đế động cơ vì nó tạo ra nhiều công việc hơn và yêu cầu hiệu chuẩn lại máy in.
Ống khói cảm biến IR cho MMU chiếm nhiều không gian, làm cho việc lắp bộ PC4-M10 trở nên khó khăn. Bộ PC4-M10 được chôn sâu vào thân máy đùn, bên dưới bộ điều chỉnh, với ống PTFE vươn xuống đáy khối Adapter-Printer của MK3S+.

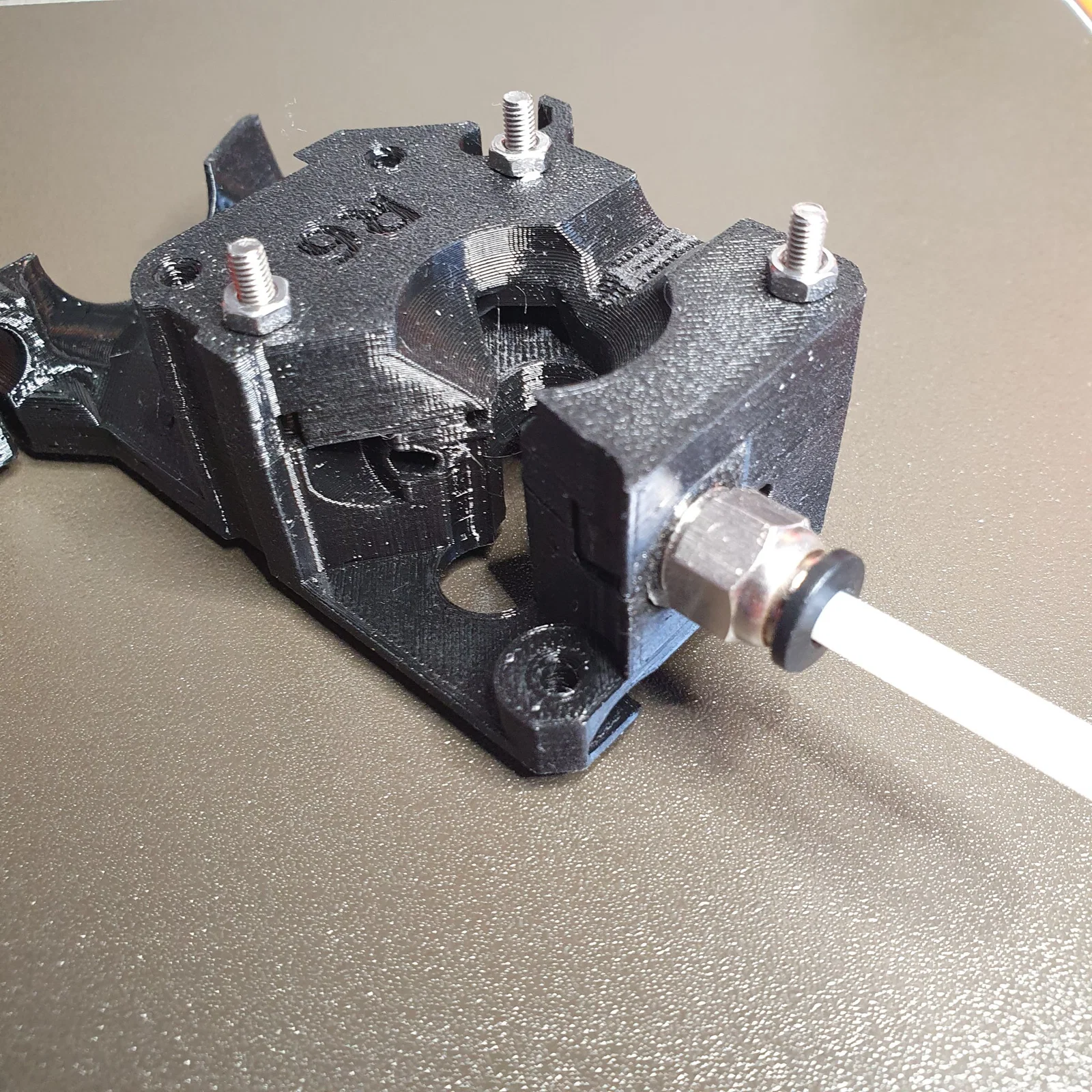

Một Adapter Printer ren 1/8BSP mới giữ bộ PC4-M10 đúng vị trí.

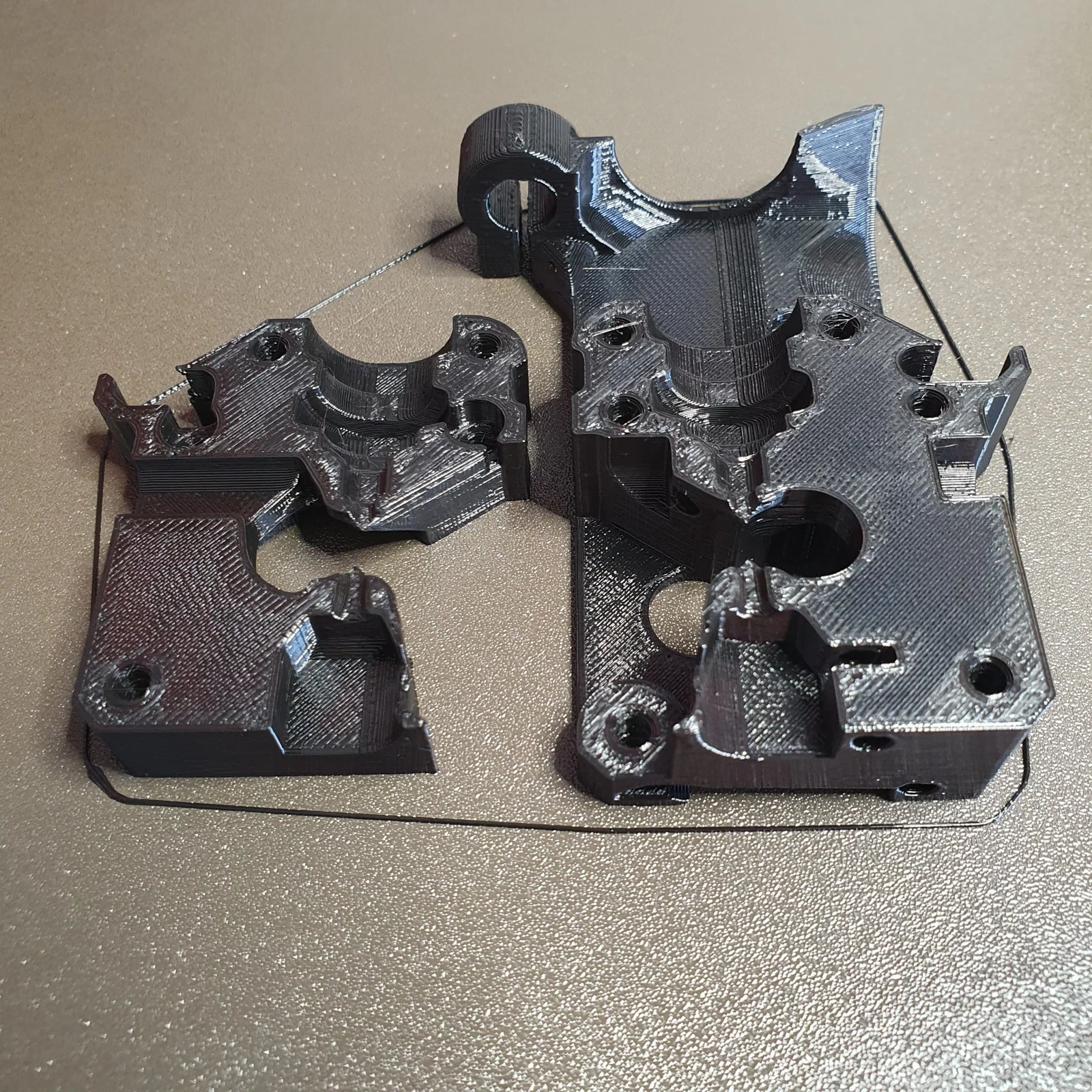

Cả thân máy đùn Prusa và tấm đế động cơ Prusa (R6) đều đã được sửa đổi để chấp nhận Adapter Printer được mở rộng. Cảm biến từ của MK3S+ và các lỗ cố định vít che trong cả hai bộ phận đã được lấp đầy. Điều này là cần thiết để chấp nhận các vít cố định mới cho bộ điều chỉnh cảm biến IR đã sửa đổi.
Vít che của máy đùn MK3S+ không còn xuyên vào thân máy đùn nữa.

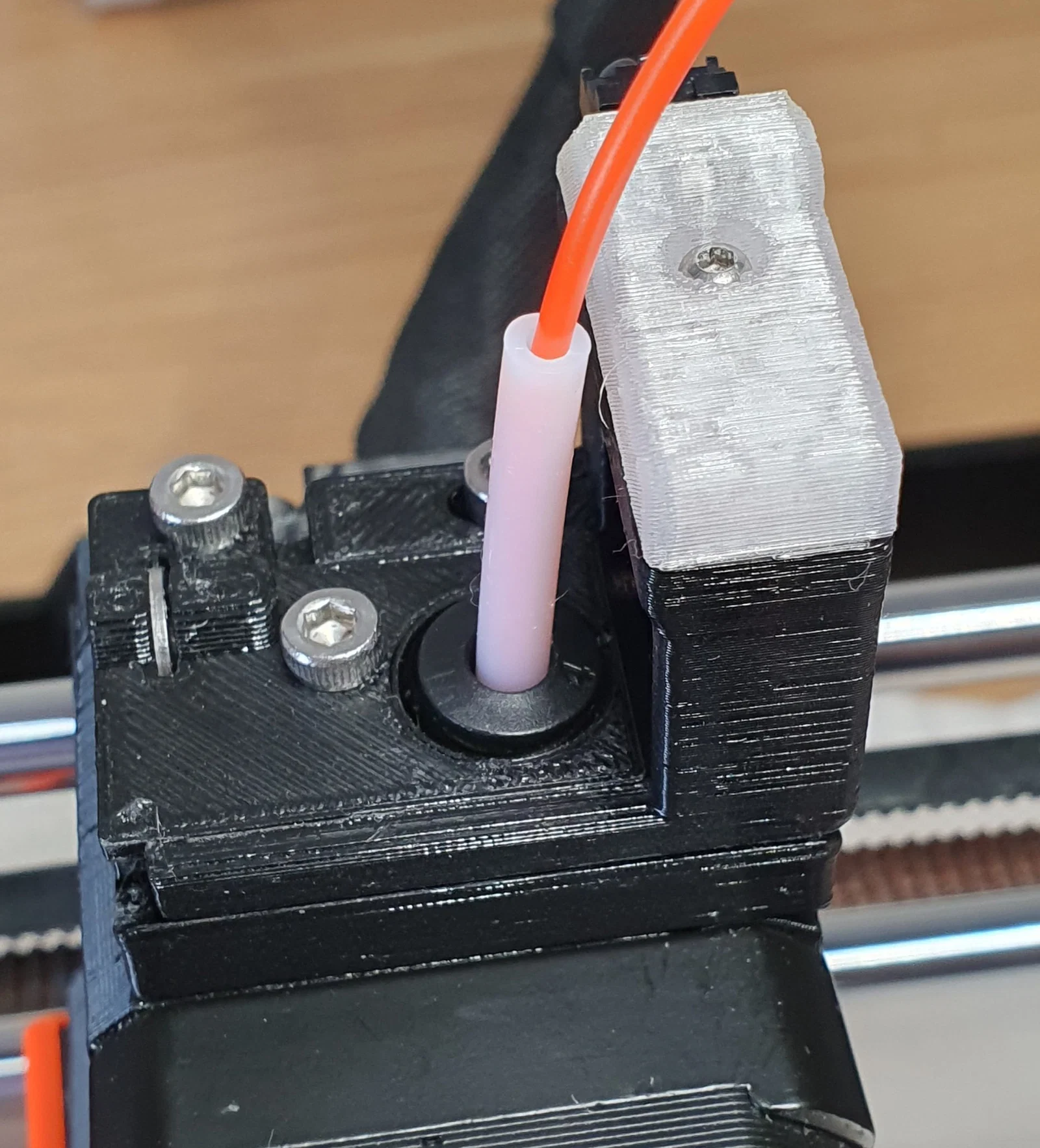

Đã thêm hai vít để cố định bộ điều chỉnh vào thân máy đùn và loại bỏ sự xoay. Điều này cũng ngăn khối lắp ráp PC4-M10 – Adapter Printer mới di chuyển theo chiều dọc.
Một vít và đai ốc khóa ống khói mới được đặt gần vị trí của vít che trước đây. Thân bộ điều chỉnh không còn xoay khi vít này được siết chặt.
Các dây cáp cảm biến IR đã được định tuyến lại vào một kênh ở phía sau trên của thân máy đùn đã sửa đổi.
Thân bộ điều chỉnh che và giữ chặt các dây cáp cảm biến.
Cấu trúc của bộ điều chỉnh cảm biến IR này cho phép vít khóa vẫn còn chặt khi tháo bộ phận lắp ráp bộ điều chỉnh khỏi máy đùn. Điều này bảo toàn cài đặt. Tôi đã tháo bộ phận lắp ráp nhiều lần và không cần điều chỉnh lại khi lắp lại.

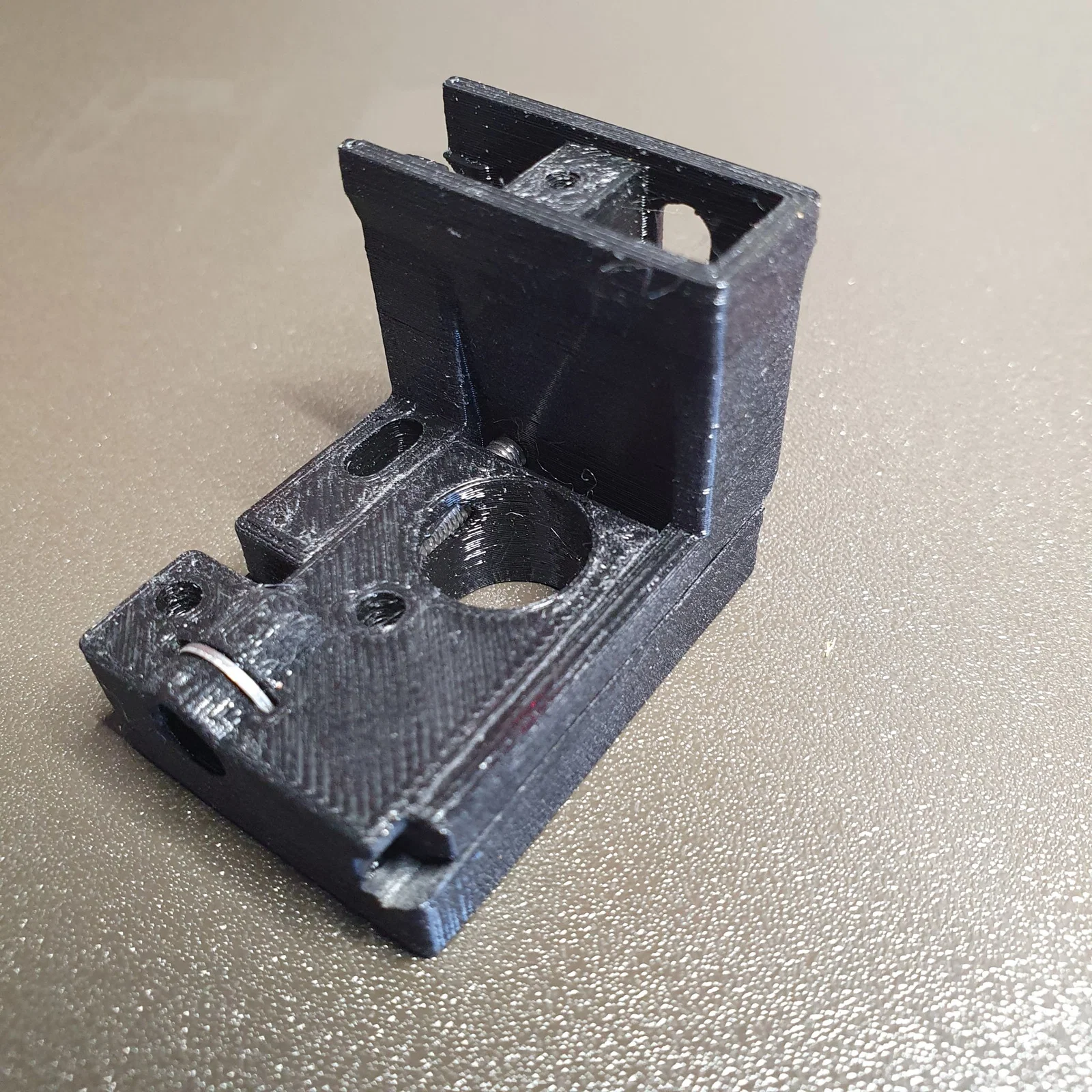

Bộ điều chỉnh cảm biến IR và ống khói của Prusa MMU3 đã được sử dụng làm điểm khởi đầu nhưng đã được sửa đổi nhiều do bổ sung adapter PTFE PC-M10, di chuyển vít điều chỉnh, vít khóa ống khói và các vít cố định bộ điều chỉnh.
Vui lòng lưu ý rằng dung sai trên bộ điều chỉnh và ống khói được cố tình làm chặt để cho phép tất cả các bề mặt trượt được hoàn thiện mịn bằng dũa kim, loại bỏ các hiện vật in.
Vì thân máy đùn và tấm đế động cơ đã được sửa đổi, bộ phận đầu nóng của máy đùn cần được lắp ráp lại và hiệu chuẩn lớn.
Đối với tôi, công việc bổ sung này được biện minh bởi khả năng sử dụng adapter xuyên suốt PC4M10 và không để ống khói/bộ điều chỉnh cảm biến IR xoay cả trong quá trình hiệu chuẩn và khi ống khói bị va chạm.

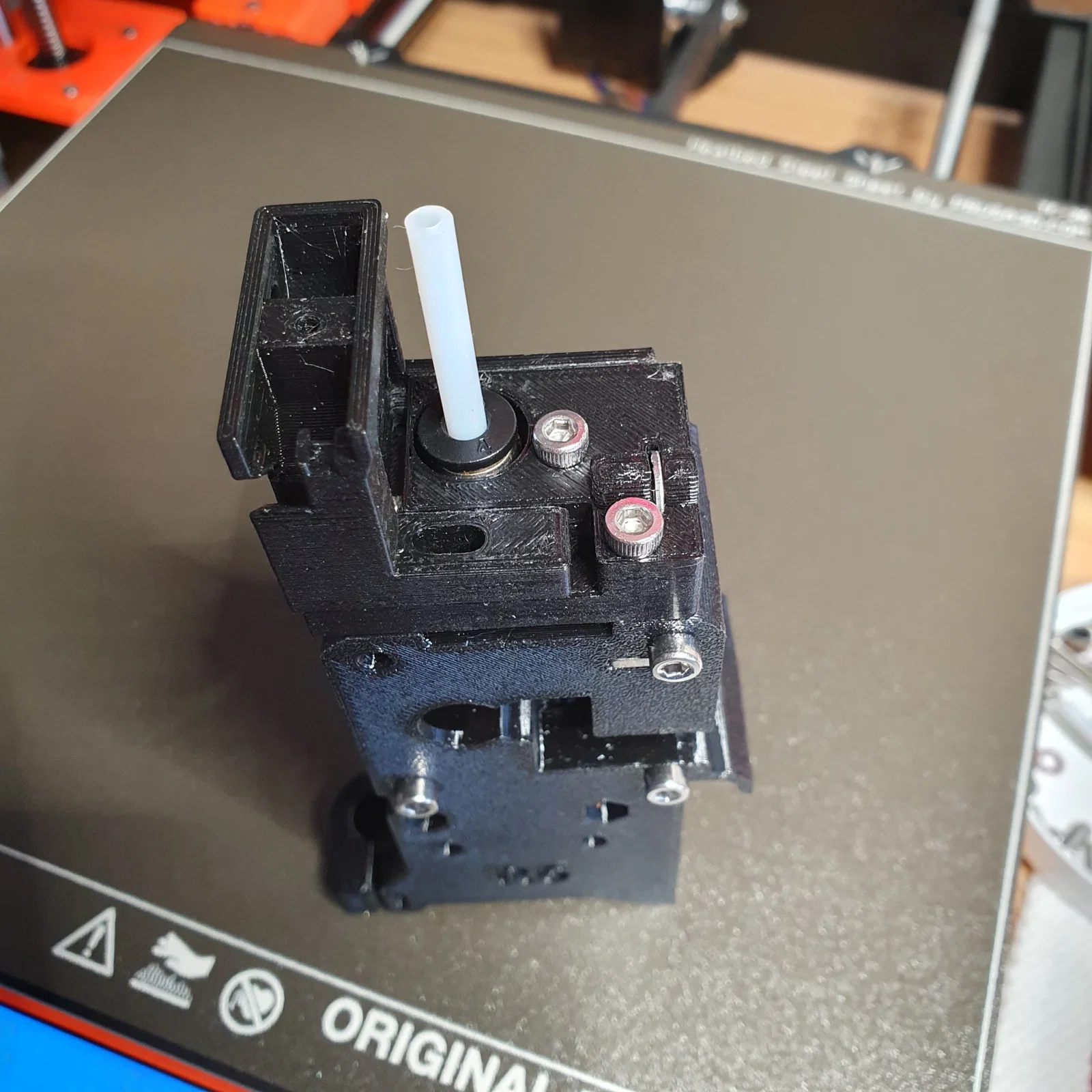

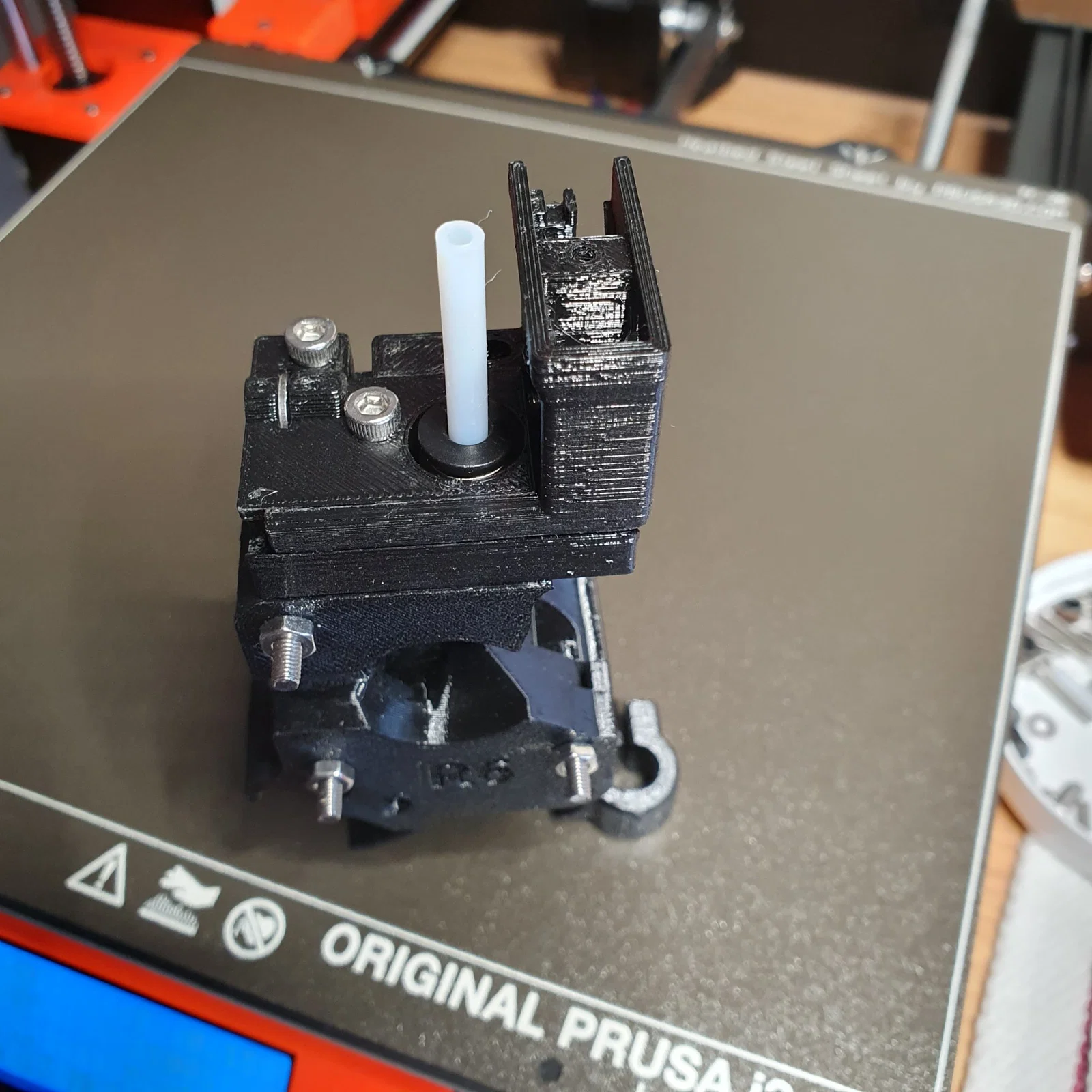

Lưu ý: Tôi khuyên bạn nên hoàn thiện các bộ phận in bằng dũa kim và lắp ráp trước tất cả các bộ phận in và phần cứng mới dưới dạng một bộ phận phụ ngoài máy in. Điều này sẽ chứng minh hoạt động điều chỉnh trơn tru trước khi tháo rời máy đùn MK3S+ và lắp ráp lại với các bộ phận mới.
Các bộ phận:
Adapter PTFE PC4-M10 được tìm thấy ở đây:
Trong khi hai vít M3x20 là cần thiết để cố định bộ điều chỉnh vào thân máy đùn, có thể sử dụng vít M3x25.
Khóa ống khói yêu cầu vít M3x10 và đai ốc M3.
Bộ điều chỉnh yêu cầu vít M3x30 và vòng đệm chắn bùn M3x9x0.8.
Cần ba đai ốc vuông mỏng, DIN562-M3.
Những cái này được tìm thấy ở đây:
Những cái này dày 1.79mm và nên ép vào vị trí dễ dàng. Đai ốc Prusa, thường là 1.72mm, cũng sẽ hoạt động. Tôi cố tình không mở rộng các khe đai ốc để chấp nhận các đai ốc không đạt tiêu chuẩn 2.2mm hiện đang được bán trên eBay và Amazon. Làm như vậy khiến các đai ốc trên, và đặc biệt là đai ốc Prusa, bị rơi ra khi tháo rời.
Cần có cảm biến IR, vít và nắp ống khói Prusa để hoàn thành việc lắp ráp.
Tôi đang sử dụng bảng cảm biến IR đã sửa đổi với đèn LED và nắp trong.
Lắp ráp: Tôi không cung cấp hướng dẫn lắp ráp chi tiết từng bước. Tôi khuyên bạn nên đọc kỹ hướng dẫn lắp ráp của Prusa để hiểu rõ quy trình đó trước khi cố gắng lắp ráp các bộ phận mới.

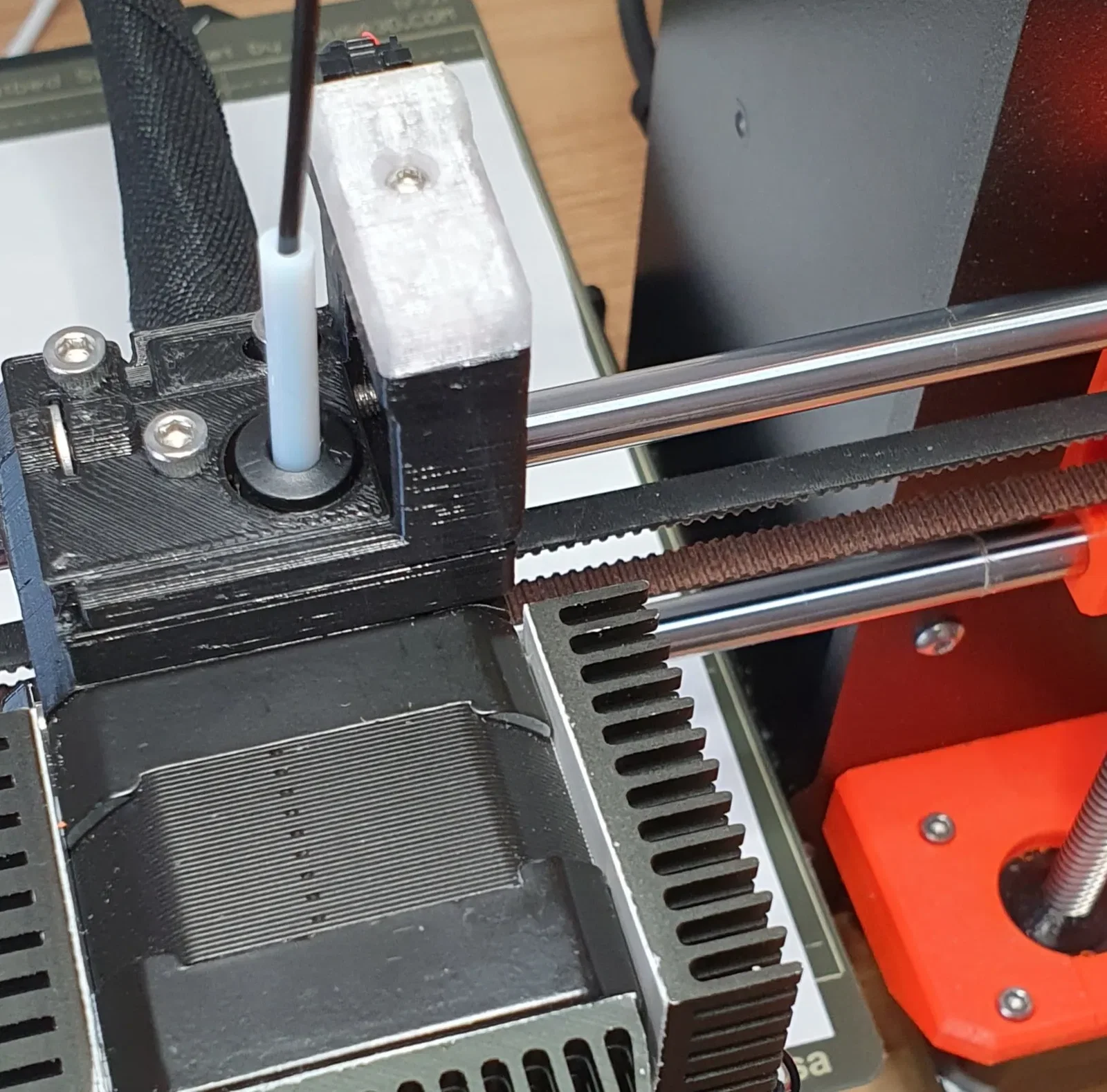

Các tùy chọn: Cánh tay phía trước của ống khói có tiết diện nhỏ, làm cho nó hơi linh hoạt. Một tùy chọn là tăng chiều rộng của nó, phía trên thân máy đùn động cơ. Mặc dù điều đó sẽ làm cho nó mạnh hơn, nhưng có thể có vấn đề với một số máy in nơi khu vực đó đã được sử dụng cho các mục đích khác, chẳng hạn như tản nhiệt cho động cơ bước. Vì lý do đó, tôi đã không thực hiện sự thay đổi đó mặc dù nó sẽ cải thiện độ bền của cánh tay phía trước ống khói. Hiện tại, việc dũa kim để hoạt động trơn tru là điều tốt nhất có thể làm.
