Đèn báo trạng thái LED trong nắp ống khói trong suốt cho MMU3 – MMU2S / MK3S+

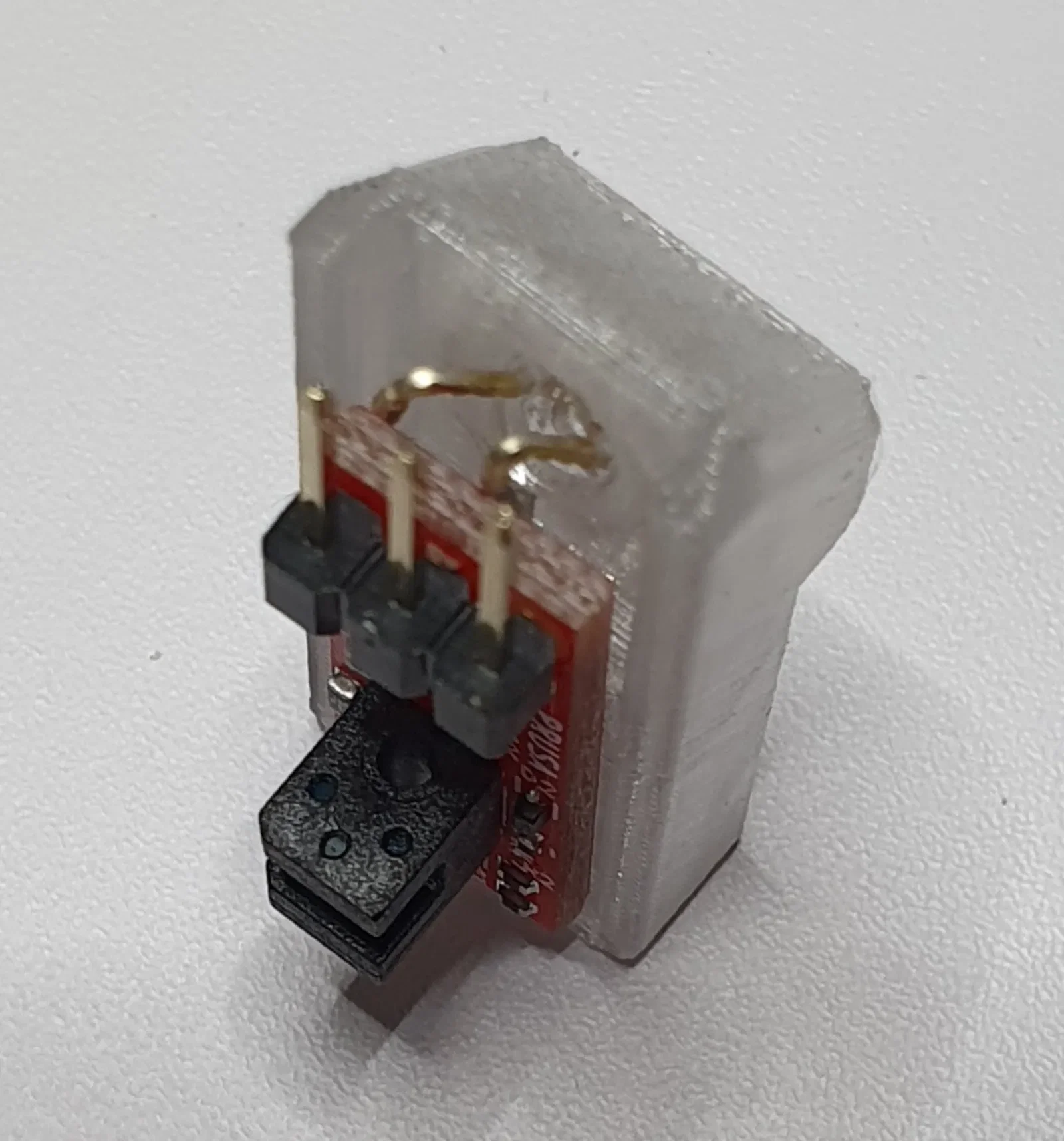

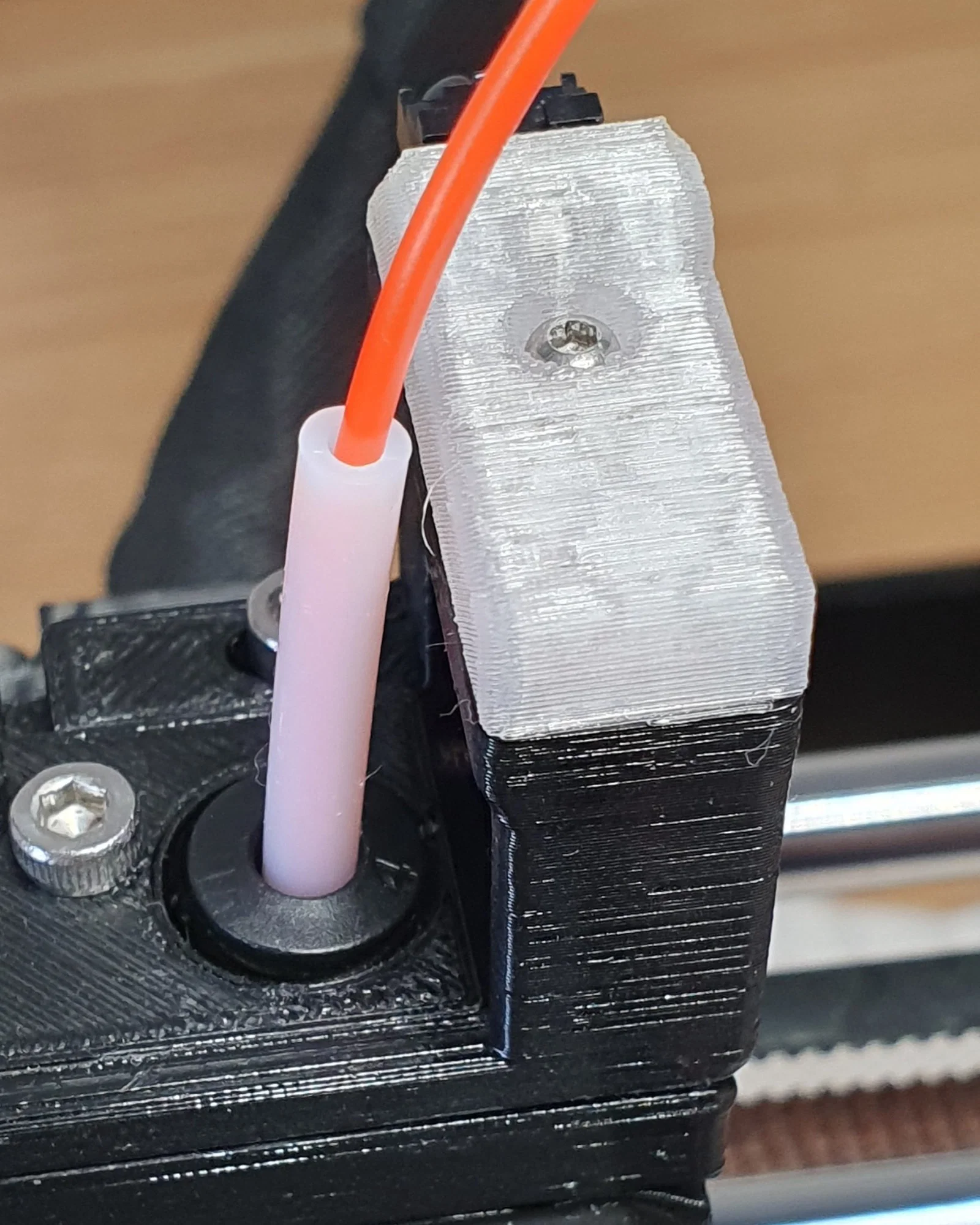

Cái nắp này được gắn trên MMU3 / MMU2S MK3S+ Extruder Anti-Twist Screw-Adjustable IR Sensor Adapter PC4-M10 của mình.

https://www.f3d.vn/3d-model/67662-tieu-de-mmu3-mmu2s-mk3s-pc4-m10-bo-chuyen-doi-cam-bien-hong

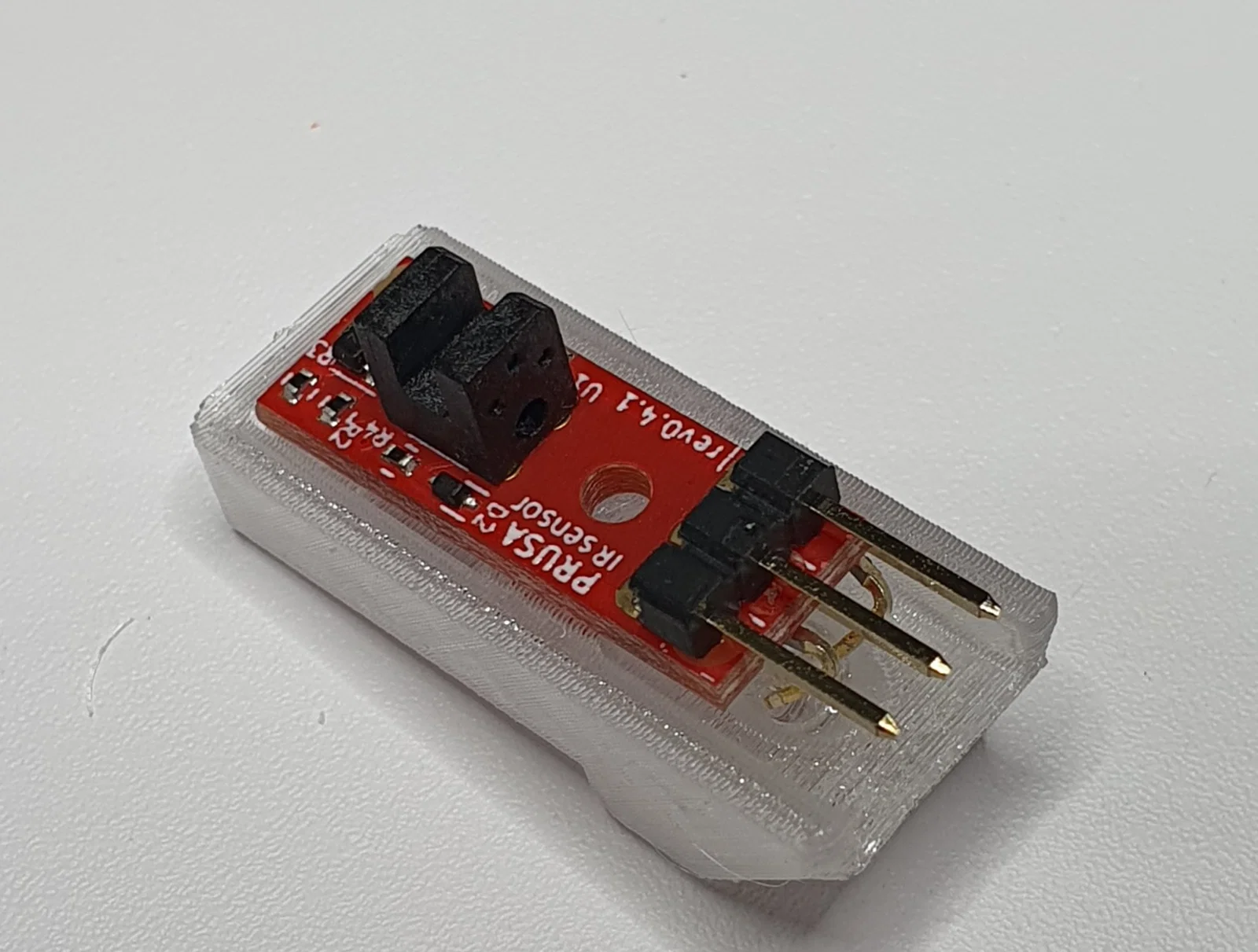

Để có thể nhìn thấy trạng thái LED, cái nắp phải được in bằng filament trong suốt. Mình đã dùng Prusament PETG trong suốt của Prusa.

Để giảm thiểu việc hàn và không gian chiếm dụng của LED, phiên bản LED có tích hợp sẵn điện trở được sử dụng.

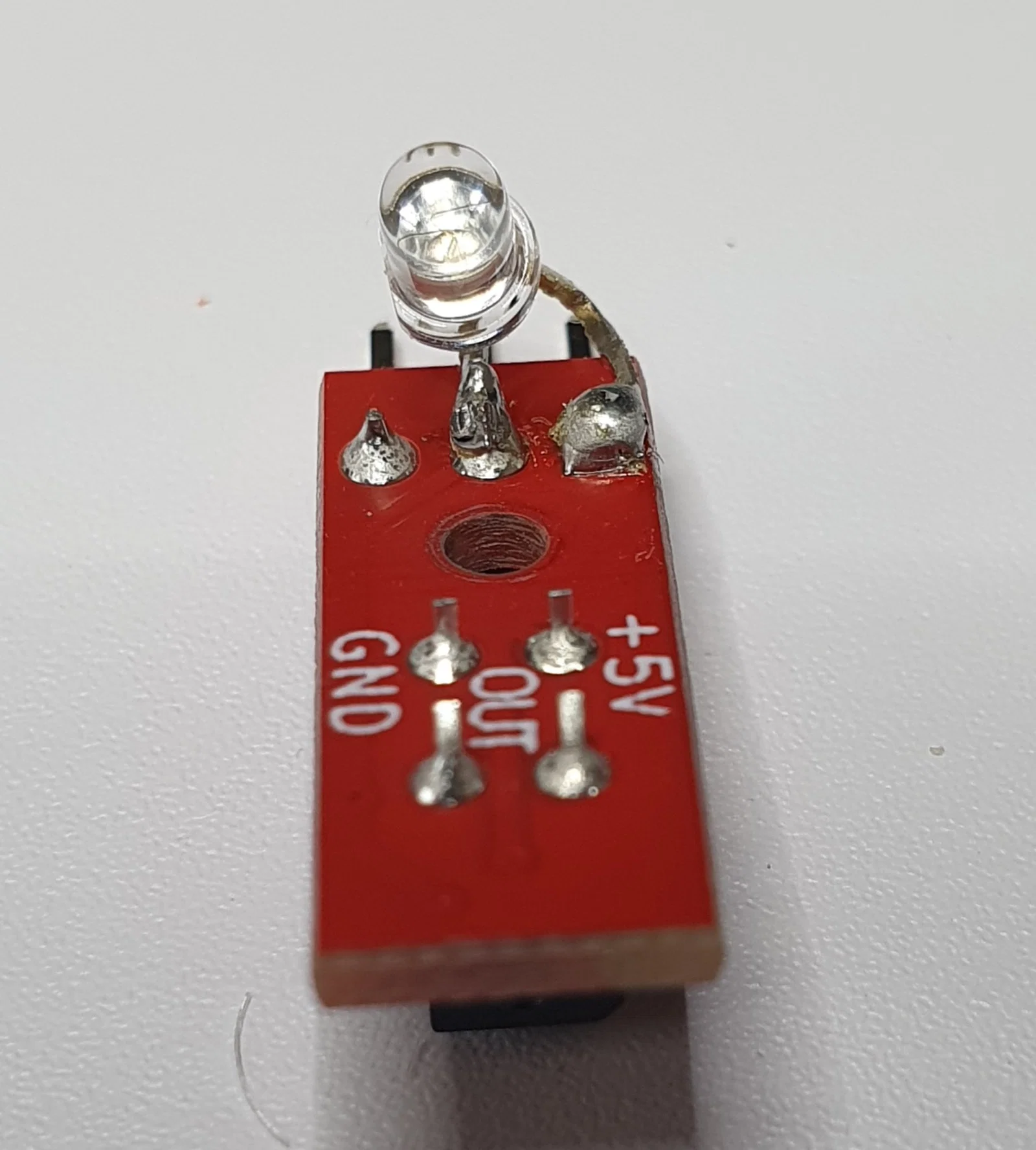

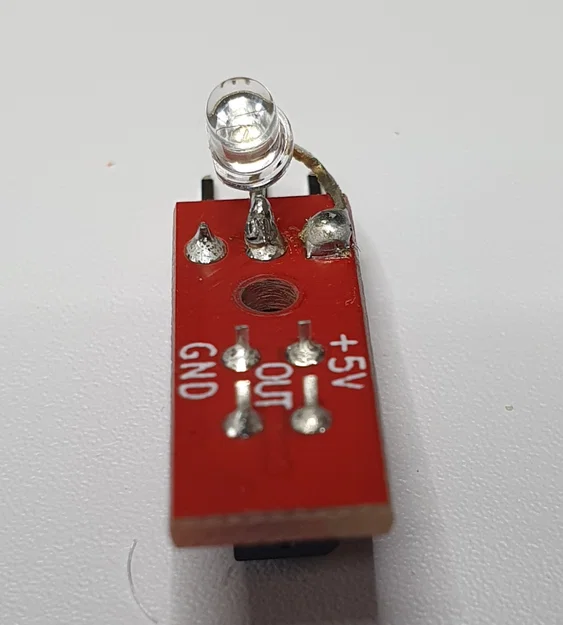

Một LED 3mm 12V có điện trở bên trong được hàn từ +5V tới ngõ ra của cảm biến IR.

Cảnh báo: Nếu sử dụng LED bình thường không có điện trở, cảm biến IR sẽ bị hỏng.

Lưu ý: Cái này phù hợp nhất cho những ai có kinh nghiệm hàn các bộ phận nhỏ.

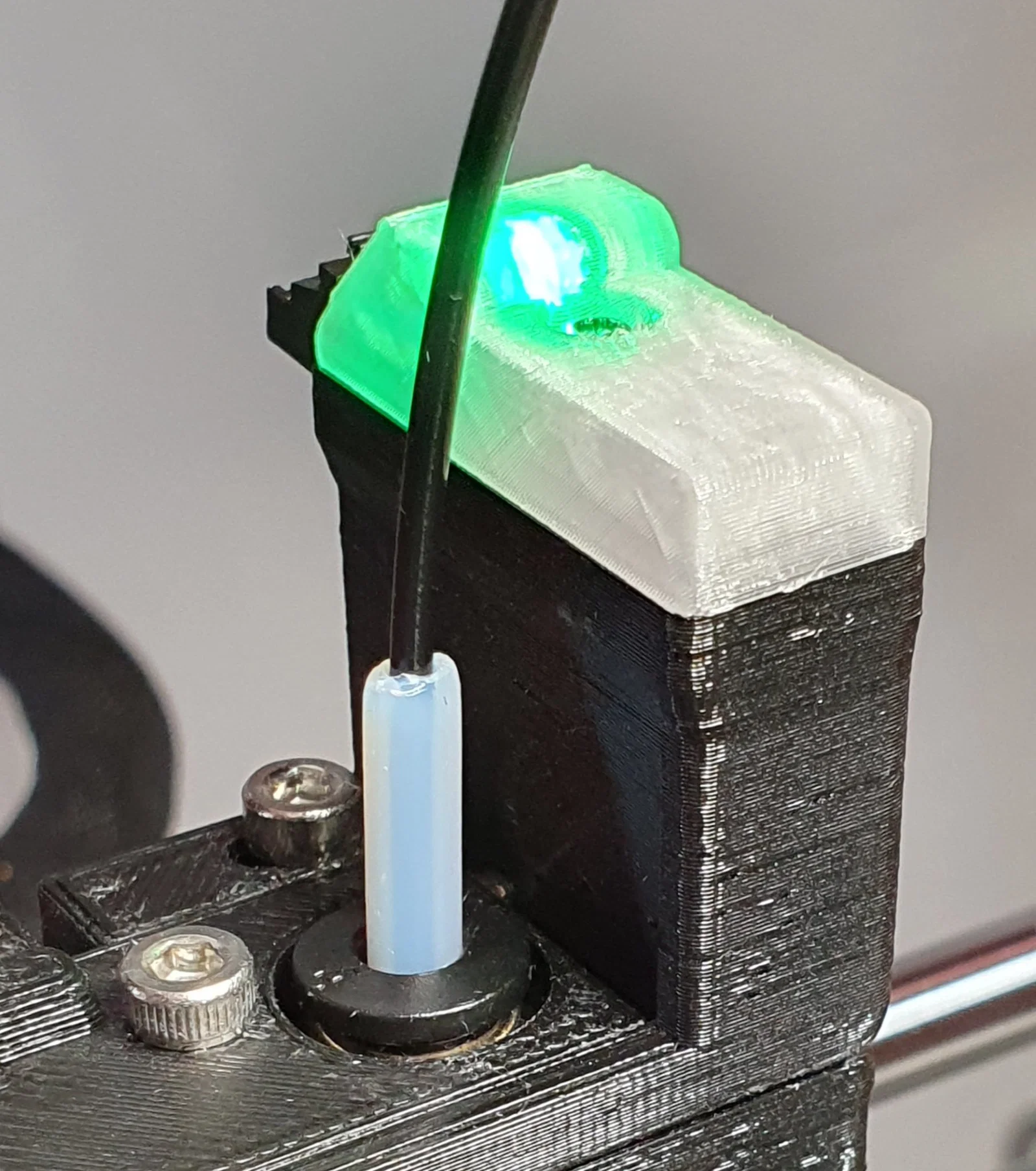

Mặc dù điện trở bên trong được cài đặt cho 12V, nhưng nhờ độ sáng siêu cao của LED nên nó đủ sáng ở mức 5V để chỉ báo trạng thái của cảm biến IR.

Mình tìm mua LED từ nhà cung cấp này:

https://www.ebay.com.au/itm/163106658894?hash=item25f9ea1a4e:g:vZkAAOSwvmNbKaB9

Lắp ráp

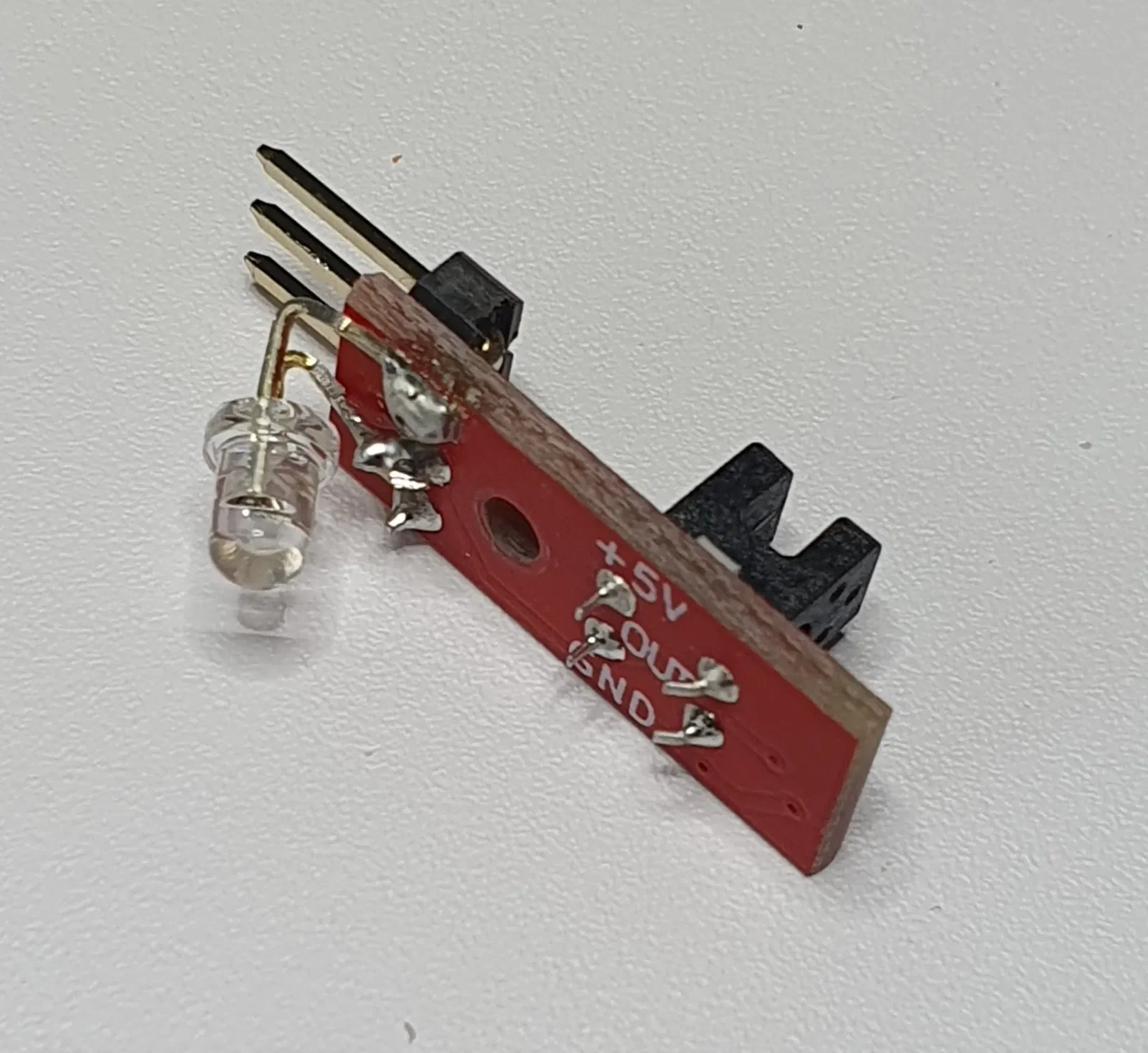

Theo mình thấy thì cách tốt nhất là cắt các chân LED dài 10mm, hàn các chân vào vị trí thẳng, rồi dùng kìm nhọn bẻ LED vào vị trí tại chỗ chân LED đi vào thân LED, để không làm căng các chân tại thân LED.

Lưu ý vị trí của cực trên thân LED.

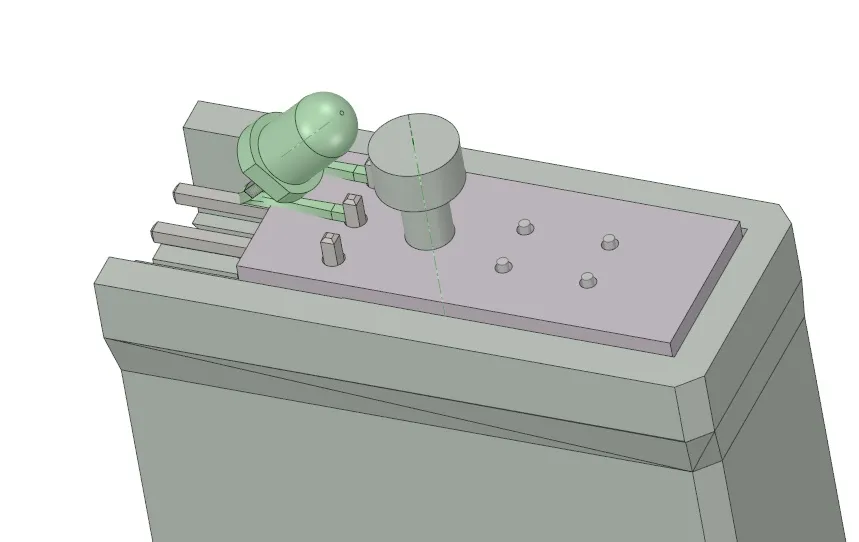

Đầu của ốc M2 được nâng lên 1.6mm để có thêm vật liệu bên dưới đầu ốc M2.

Mặc dù ốc Prusa M2x8 có thể tái sử dụng, nhưng cái có vẻ đáng tin cậy hơn là thay thế ốc đó bằng ốc M2x12 dài hơn.
