Giá đỡ Adapter Raspberry Pi Zero

Tác giả MaffooClock

Lượt tải
43
Lượt thích
9
Lượt coi
407
Tải tất cả (.zip)· 2 file · 2 MB· 2 MB

File 2 2 MB

  • rpi-zero-adapter-bracket_heatset-inserts_1765633603.stlSTL · 1 MB
  • rpi-zero-adapter-bracket_m25_1765633604.stlSTL · 1.020,4 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#67106
Danh mục
DIY
Ngày đăng

Mô tả

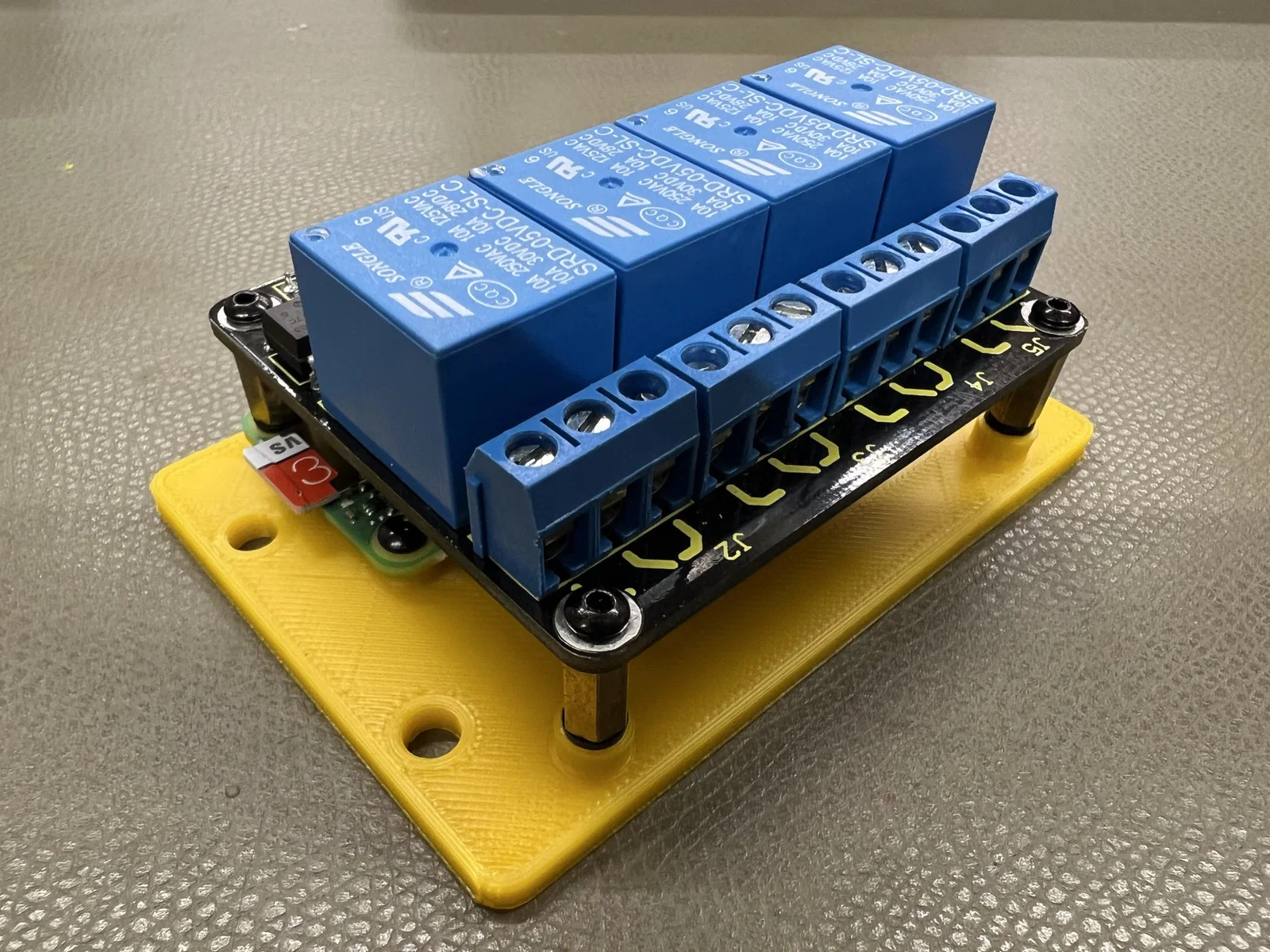

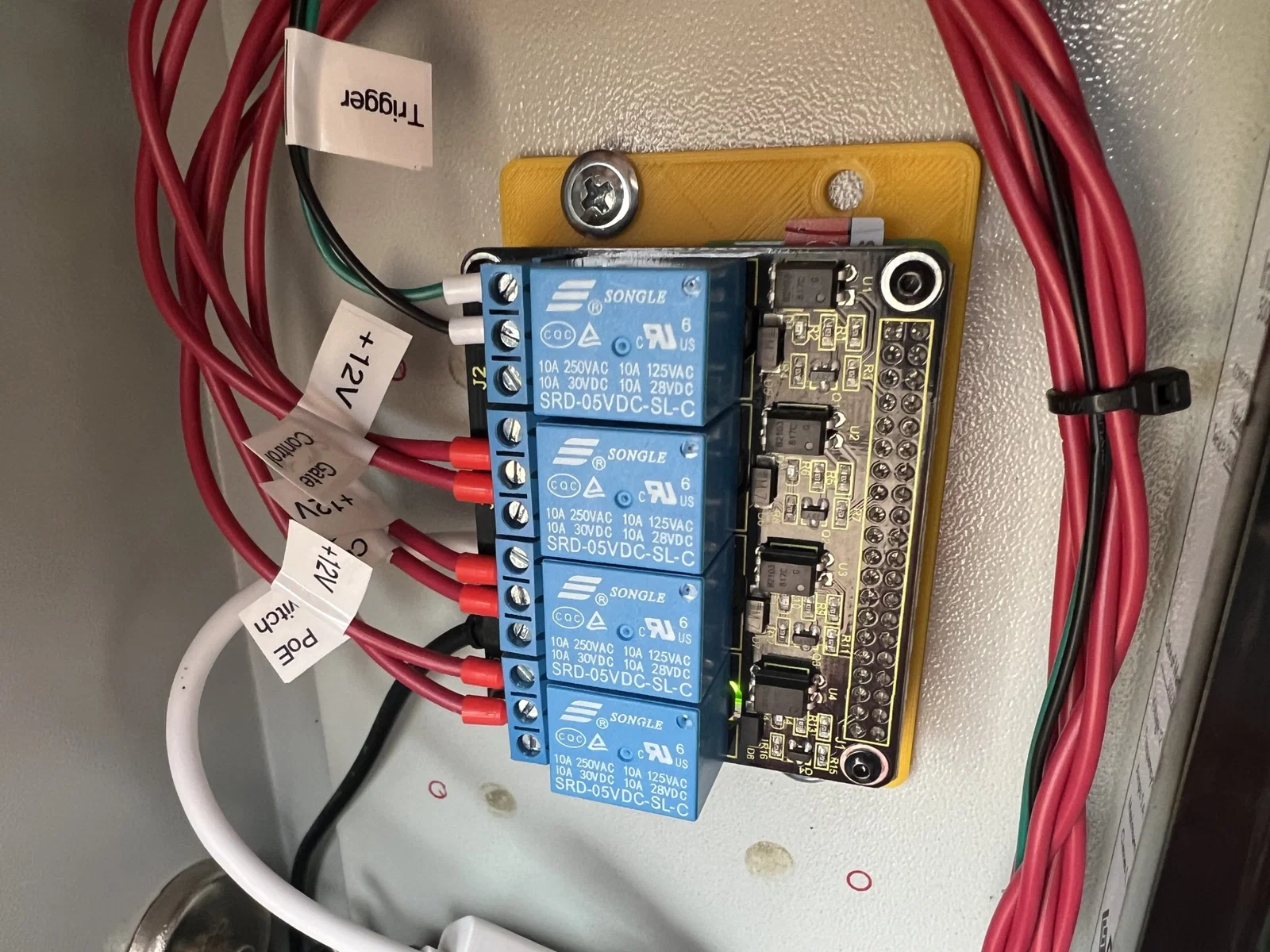

Tui cần gắn một em Raspberry Pi Zero 2 W vào trong tủ điện tử, mà còn phải gắn được cái HAT dành cho Raspberry Pi full-size nữa.

Tui hơi bất ngờ là chưa thấy ai làm cái này hết, nên tui tự làm luôn.

Có hai phiên bản:

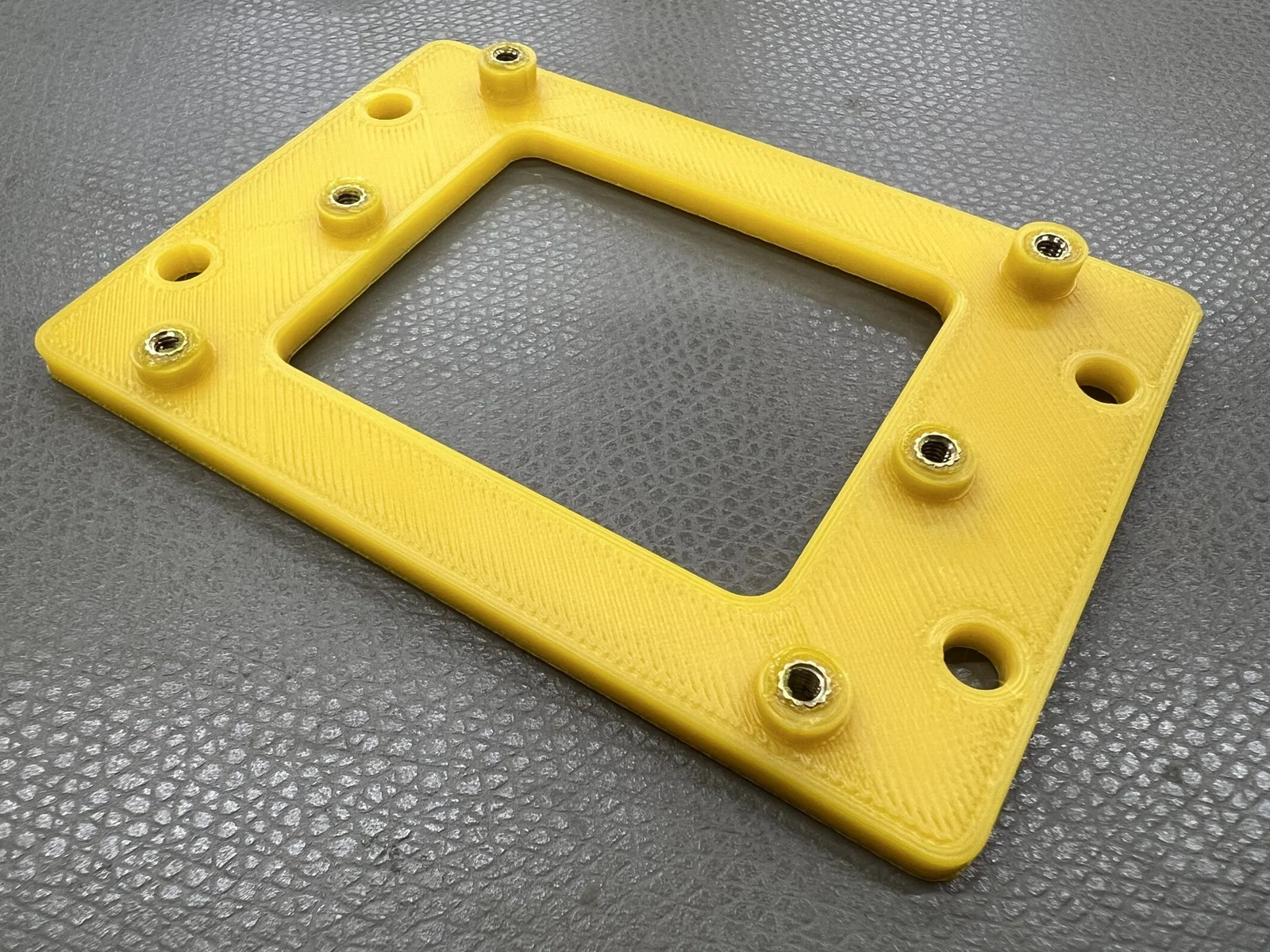

  • Dùng ren nhiệt M2.5xH4 để làm trụ/vít
  • Cho phép dùng trụ/vít M2.5 trực tiếp

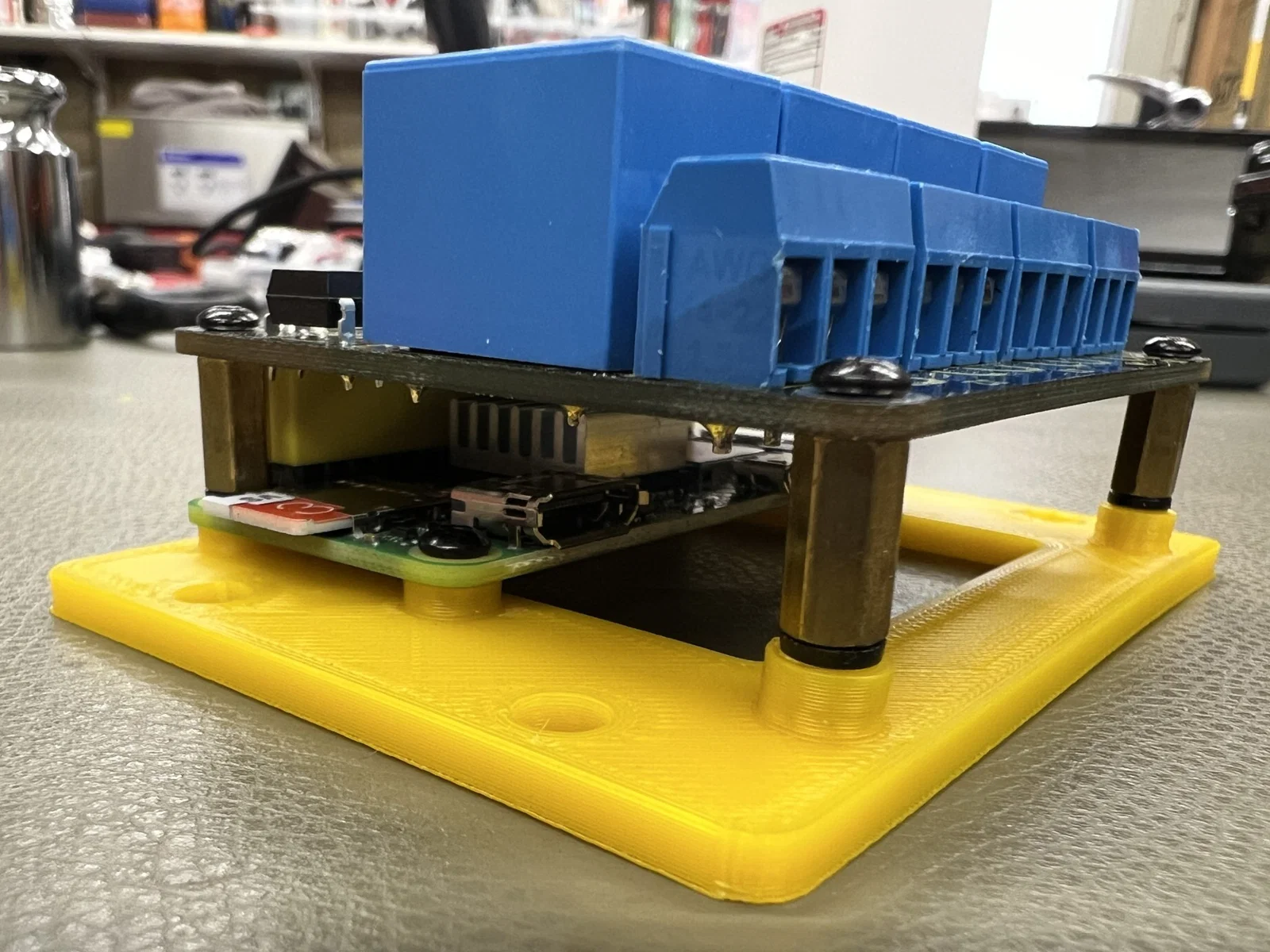

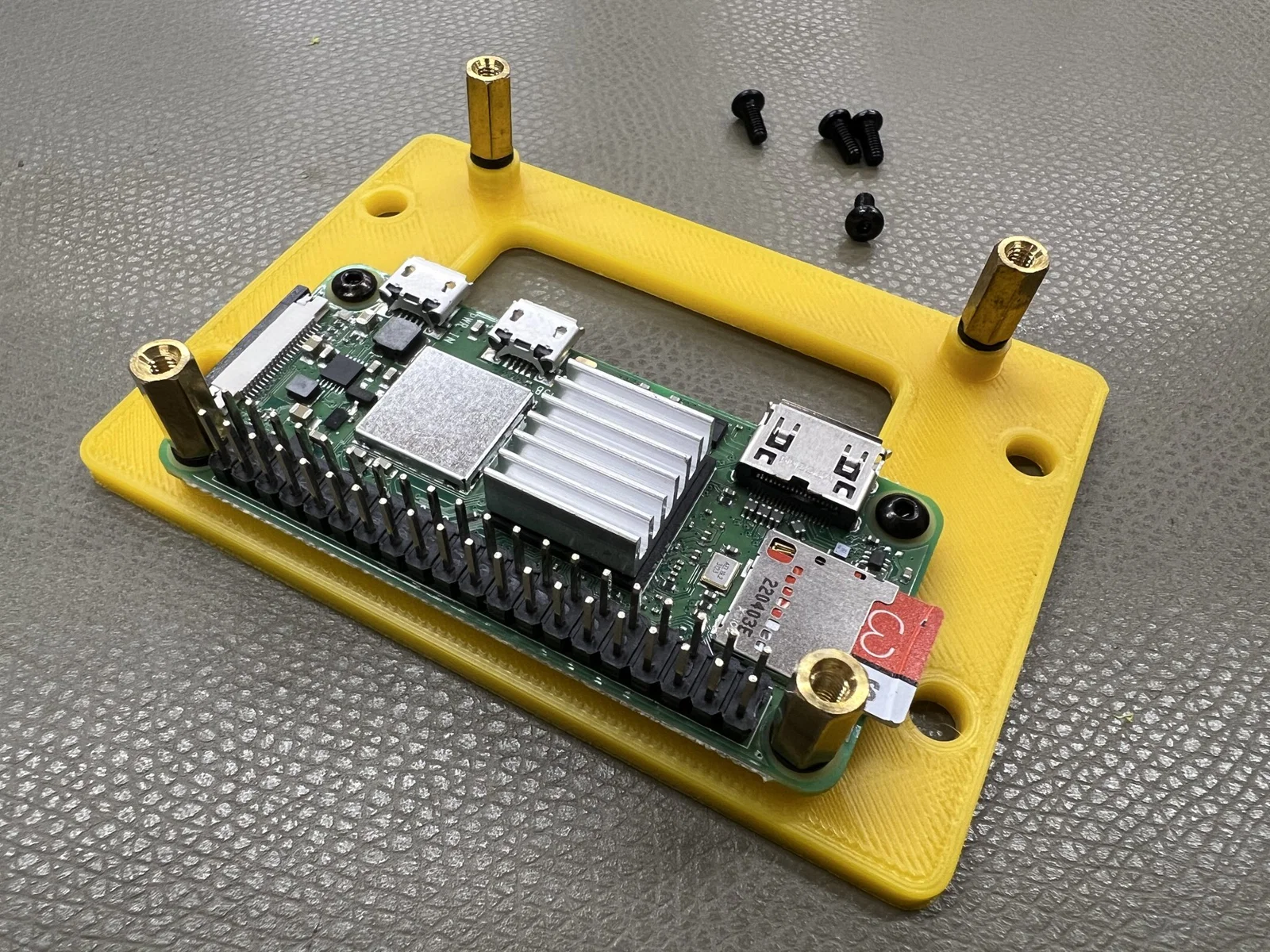

Độ dày bracket là 3mm. Chiều cao của bốn trụ đỡ cho Pi Zero là 2mm. Chiều cao của hai trụ đỡ cho HAT là 3.5mm (để bù cho độ dày 1.5mm của bo mạch Pi Zero). Bốn lỗ gắn có đường kính 5mm.

Cái mẫu trong hình tui in bằng ABS, xài 50% infill cho cứng cáp. Có thể cần infill cao hơn nếu anh em xài PLA hoặc loại nhựa mềm khác.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
2
Tổng dung lượng
2 MB
File lớn nhất
1 MB
