Cover Khe Cắm Tay Cầm Atari

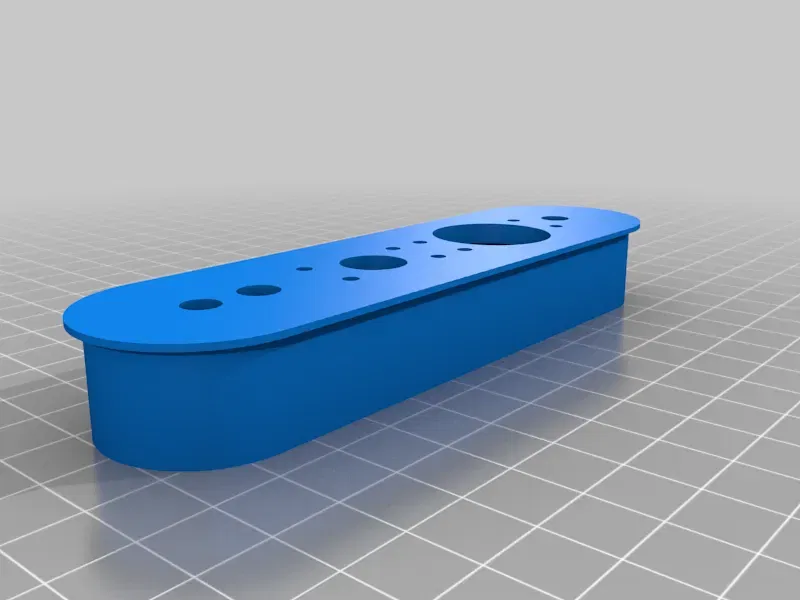

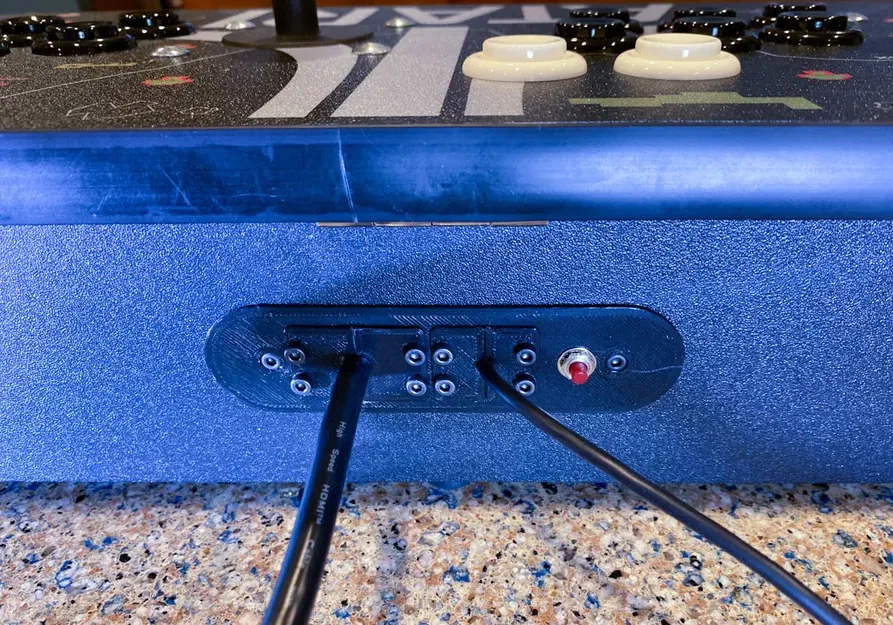

Đây là một cái cover cho khe cắm phía sau của tay cầm điều khiển hai người chơi Atari hoặc tay cầm điều khiển arcade hai người chơi Ultimate được bán tại Microcenter. Khe cắm này cho phép luồn dây cáp bên trong vỏ máy để kết nối với nguồn điện và HDMI. Cái cover này lấp đầy khe cắm và giúp dây cáp khó bị tuột ra khỏi vỏ máy, tránh làm hỏng các cổng bên trong.

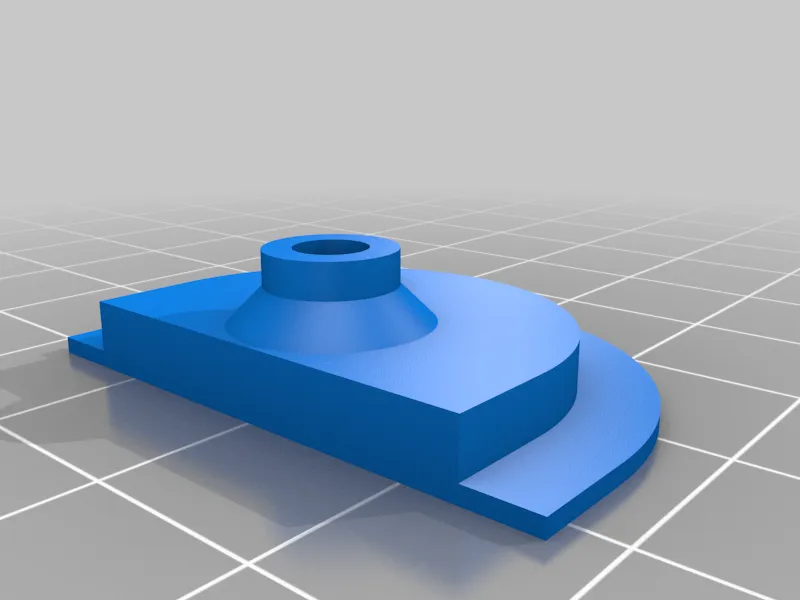

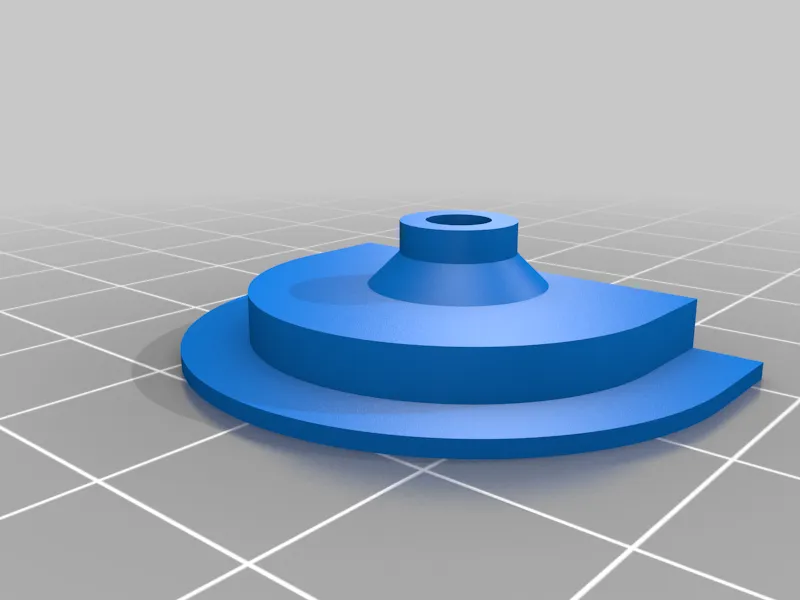

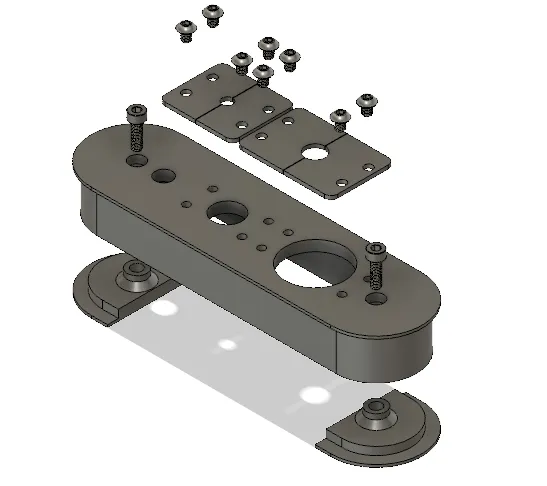

Có hai phiên bản có sẵn. Một phiên bản sử dụng hai ốc ren nhiệt M3 từ Adafruit. Phiên bản còn lại chỉ sử dụng ốc vít để tự tạo ren. Trong cả hai trường hợp, ốc vít M3 x 10mm đều được sử dụng để cố định các bộ phận với nhau.

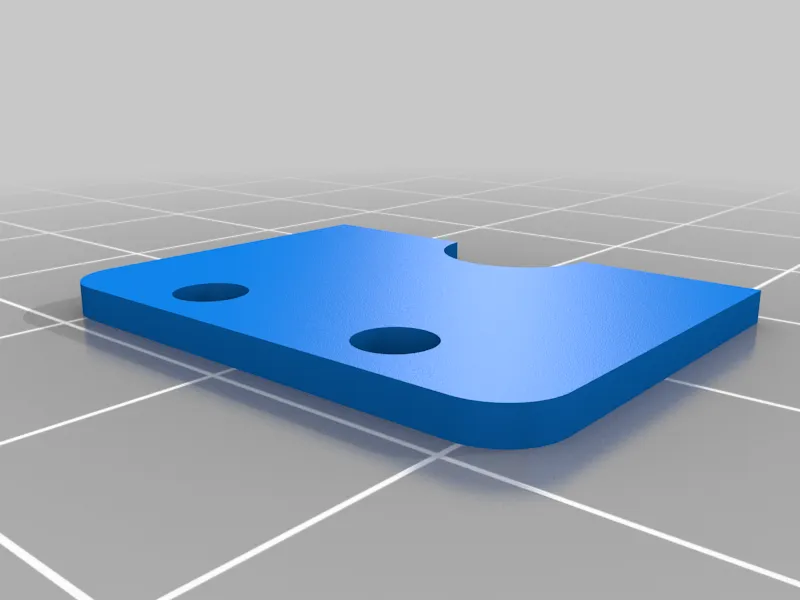

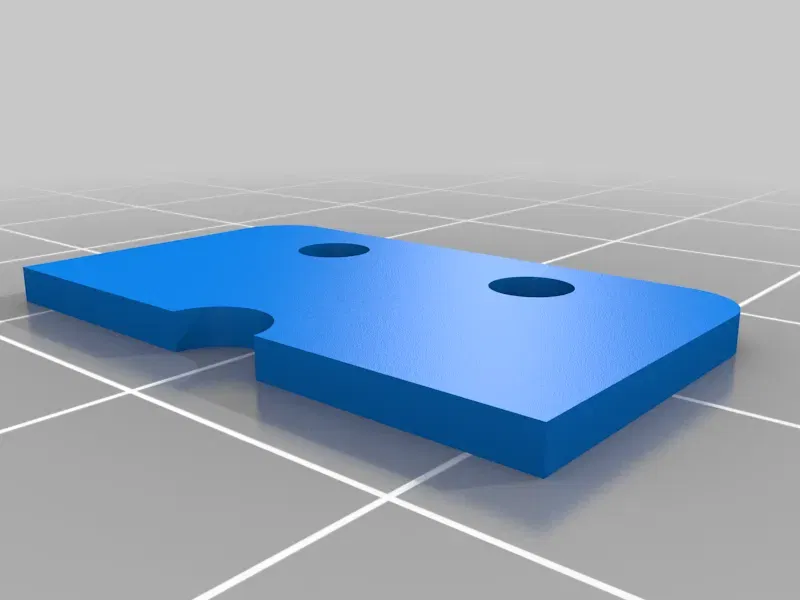

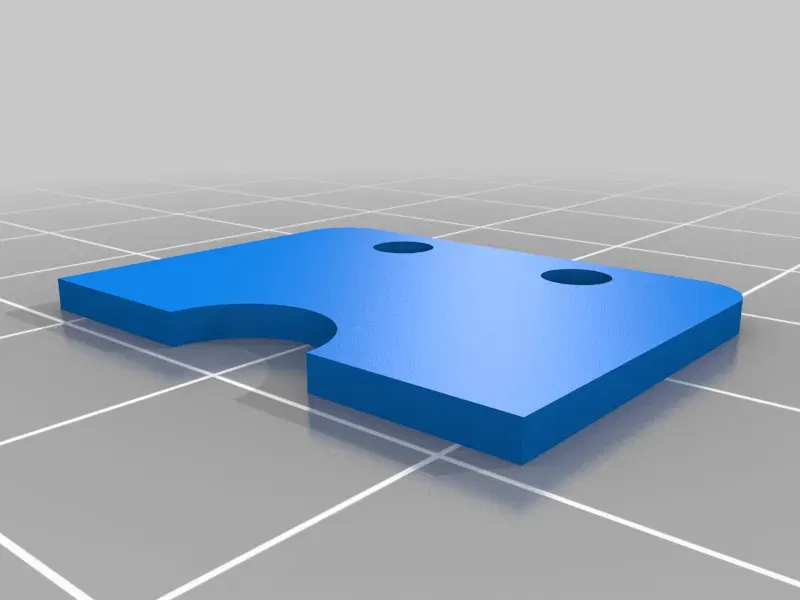

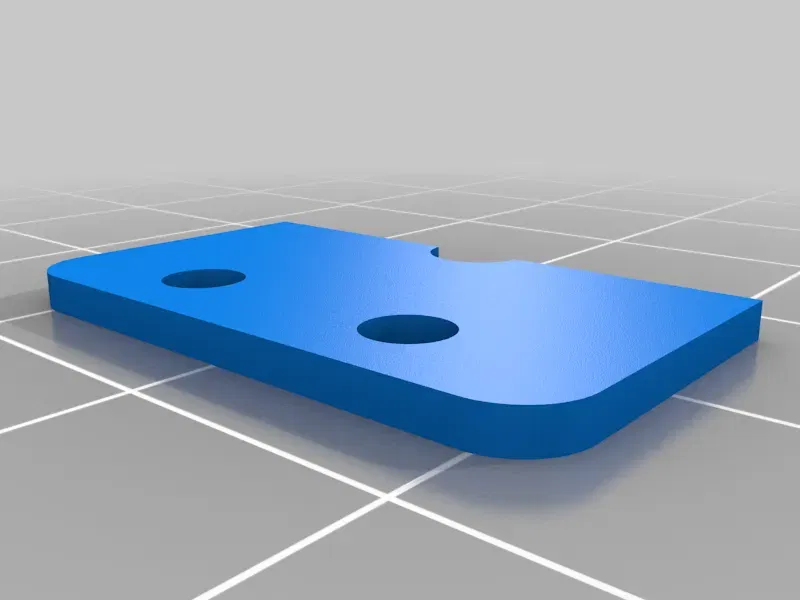

Dây cáp đi qua cover qua các lỗ đủ lớn cho đầu nối USB và HDMI. Một tấm chia có kích thước bằng dây cáp được bắt vít vào cover, một bộ cho HDMI và một bộ cho USB.

Ngoài ra còn có một lỗ cho công tắc nhấn nhả không thường đóng để làm nút tắt máy. Có rất nhiều hướng dẫn về cách sử dụng chân GPIO 3 và đất (chân 5 & 6) trên Raspberry Pi.

Tôi đã cung cấp các tệp STL và tệp lưu trữ Fusion 360 F3D nếu bạn muốn sửa đổi nó để phù hợp với hoàn cảnh cụ thể của mình. Hầu hết các kích thước có thể được thay đổi trong menu tham số.

Các bộ phận cần thiết

Ốc vít M3 x 10mm (Số lượng 2)

Ốc vít đầu nút M3 x 6mm (Số lượng 8)

Ốc ren nhiệt bằng đồng thau cho nhựa - M3 x 4mm tại Adafruit (Số lượng 2) https://www.adafruit.com/product/4255

Tay cầm điều khiển hai người chơi Atari https://www.microcenter.com/product/623127/atari-dual-fight-stick-usb-for-mac,-pc,-raspberry-pi,-and-console

Tay cầm điều khiển arcade hai người chơi Ultimate Atari https://www.microcenter.com/product/623129/atari-ultimate-dual-arcade-fight-stick,-includes-raspberry-pi-3b-and-32gb-micro-sd-card-with-over-140-classic-atari-games

Cài đặt in

Máy in: Ender 3 Pro w/ direct drive Chất liệu: PLA hoặc PETG (hầu hết các vật liệu cứng đều dùng được) Rafts: Không Hỗ trợ: Không Độ phân giải: 0.15-0.2mm Đầu phun: 0.2mm Infill: 15% trở lên Tường/Lớp vỏ: 2+
