Cánh Tay Căn Chỉnh Bàn Máy CNC Cho Đồng Hồ So

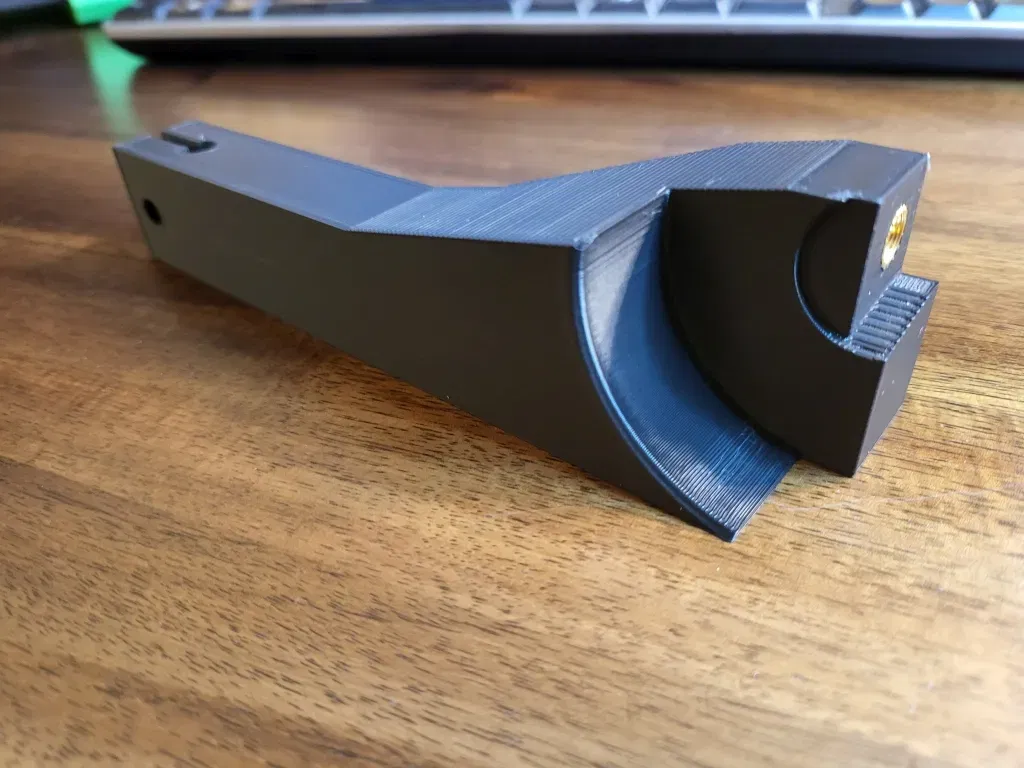

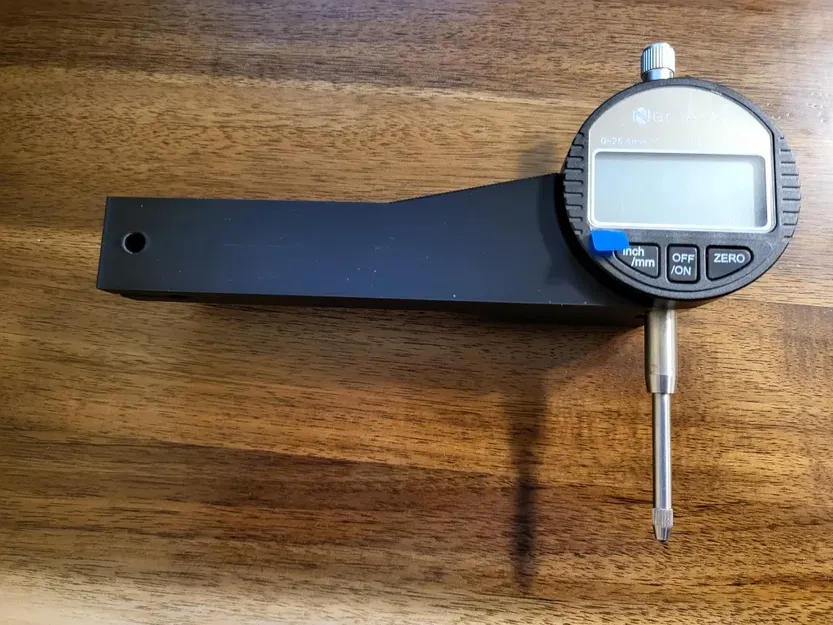

Cái tay gá này được thiết kế để gá một mũi phay 6mm ở một đầu và một đồng hồ so ở đầu kia để căn chỉnh bàn máy CNC hoặc tương tự.

Đồng hồ so trong bản gốc hơi nhỏ hơn cái của tôi nên tôi cần phải phóng to nó lên. Vì tôi không thích chỉnh sửa file STL lắm nên tôi lấy cảm hứng từ bản gốc và thiết kế lại từ đầu bằng Fusion, và tôi đã đính kèm tất cả các file của mình để người khác có thể tùy chỉnh theo nhu cầu cụ thể. Tôi đã cố gắng làm cho nó có tham số hóa nhiều nhất có thể nhưng tôi vẫn chưa giỏi lắm. Có các mục Fx cho hầu hết các tham số như kích thước mặt đồng hồ, độ sâu, chiều rộng và chiều dài tổng thể, v.v.

Một điểm đáng lưu ý trong thiết kế của tôi là lỗ giữ đồng hồ so được thiết kế để có ren 6mm ở trong đó. Sẽ không khó để tạo lỗ có ren hoặc nhỏ hơn để giữ một ren nhỏ hơn, vì vậy hãy cho tôi biết nếu có ai quan tâm và không quen với Fusion 360.

Tôi đã sử dụng ren 6mm vì đồng hồ so của tôi dường như được thiết kế cho nó và tôi có một số vít chìm 6mm có thể tự định tâm đồng hồ trong lỗ. Hãy cho tôi biết nếu bạn có câu hỏi hoặc thấy có gì đó không ổn nhé.
