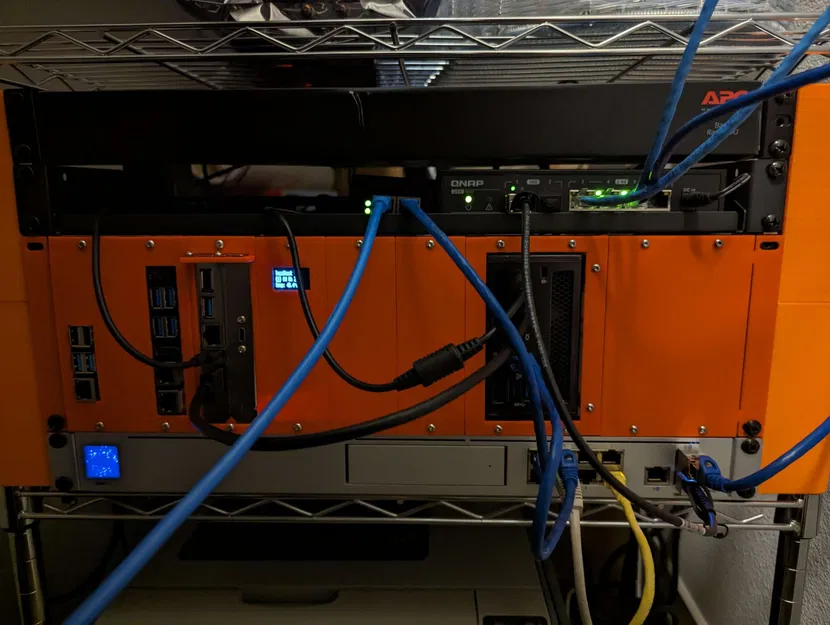

Giá đỡ mô-đun đơn giản cho Raspberry Pi và mini PC

Tôi đã xây dựng cái này sau khi muốn lắp một loạt máy tính bảng đơn và mini PC vào giá của mình, nhưng không tìm thấy giải pháp nào. Có các giá đỡ mô-đun 2U, nhưng không có gì ở 3U, cái mà phù hợp hơn với loại thiết bị tôi đang lắp.

Để xây dựng cái này, bạn sẽ cần hai đoạn 450mm của thanh nhôm 1010. Tôi đã sử dụng Makerbeam cho việc này, cái này có chiều dài 300mm và 150mm, tôi chỉ sử dụng một cái mỗi loại và dùng một đoạn thẳng để kết nối chúng. Bạn cũng có thể chỉ mua một đoạn 1000mm và tự cắt, điều này có thể rẻ hơn.

Bạn cũng sẽ cần 24 đai ốc t-nut, một số vít M3 5mm và một loạt các chèn nhiệt nếu bạn đang sử dụng các giá đỡ đi kèm (Tất cả đều là m3 trừ pi, cái này là m2.5). Tôi đã nhận thấy một số chèn có kích thước khác nhau so với những cái khác, tôi đang sử dụng hướng dẫn của CNC Kitchen để đo khoảng cách, mặc dù một số chèn rẻ hơn trên ebay có vẻ lớn hơn một chút. Chúng vẫn sẽ vừa, nhưng bạn có thể cần làm chậm lại một chút.

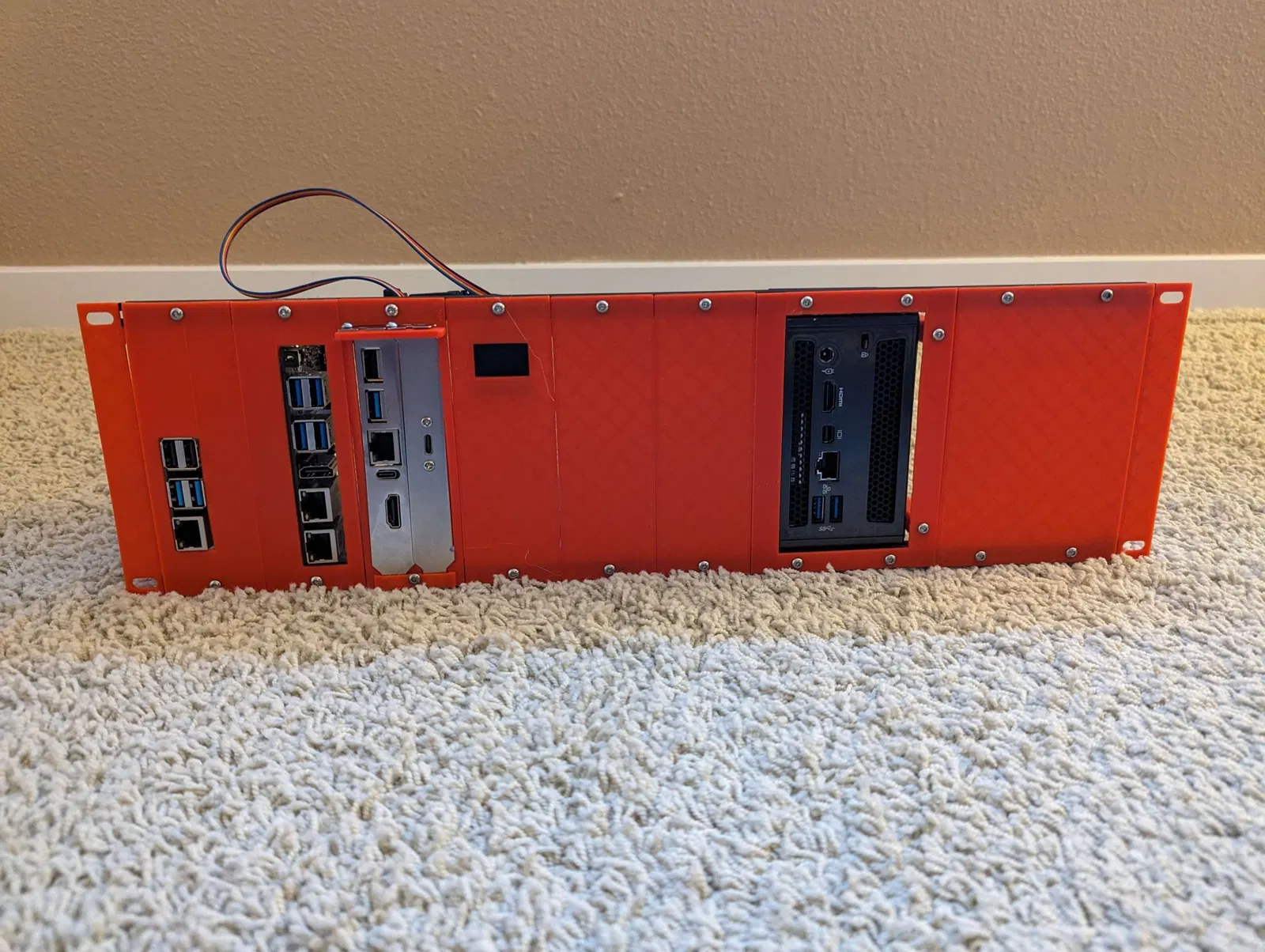

Lưu ý rằng các tai trong hình không hoàn toàn phù hợp với khoảng cách giá, tôi đã tải lên các mô hình đã chỉnh sửa và đã xác nhận chúng vừa vặn bây giờ, mặc dù các tolerances có phần chặt chẽ. Hãy cho tôi biết nếu bạn gặp vấn đề.

Để xây dựng, chỉ cần in hai cái tai, sau đó gắn các đoạn 450mm vào các tab trên tai bằng các đai ốc t-slot. Nó sẽ khá dễ hiểu. Vít m3x5 sẽ làm được, nhưng nếu các bộ phận của bạn co lại quá nhiều, một cái vòng đệm có thể hữu ích để đảm bảo vừa khít.

Các tấm đi kèm

• Raspberry pi B
• Starfive VisionFive 2
• Gigabyte Brix Pro
• Geekworm pikvm-a8 (Với một tấm USBC bổ sung để đưa đầu nối OTC ra phía trước; bất kỳ cái nào cũng được ở đây nhưng bạn sẽ muốn đảm bảo có khoảng trống vì cáp OTG hướng lên!). Tôi cũng đã bao gồm một tấm trống với một lỗ cắt cho oled nếu bạn có chỗ cho nó; chỉ cần dán nóng nó lại trước mắt.
• Các tấm trống 1U và 2U.

Lưu ý rằng tôi vẫn còn khá mới với fusion nên những tấm này không hoàn hảo, và có lẽ có những cách tốt hơn để làm chúng. Tôi đăng những điều này với hy vọng rằng nó sẽ truyền cảm hứng cho một hệ sinh thái lớn hơn về các tấm và biến thể (Ví dụ, các tấm raspberry pi với hỗ trợ cho các thẻ HDMI bên hoặc keystone có vẻ như là những lựa chọn dễ dàng).

Thiết kế các tấm của riêng bạn

Kích thước quan trọng chỉ là:

• 132mm chiều cao
• 44.5mm chiều rộng cho mỗi đơn vị giá. Điều này cố ý hơi nhỏ một chút để cho phép một số dung sai cho những trò lố kỳ quặc của máy in.
• các lỗ có đường kính 3.8mm, cách 5mm từ trên/dưới
• 10mm không được chạm vào từ trên và dưới cho các phần mở rộng 1010. Cố gắng để lại một chút nhiều hơn nếu bạn có thể, vì các cạnh sẽ có thêm 10mm cho các tab tai.

Cho tôi biết nếu bạn có bất kỳ câu hỏi nào!
