Mô tả

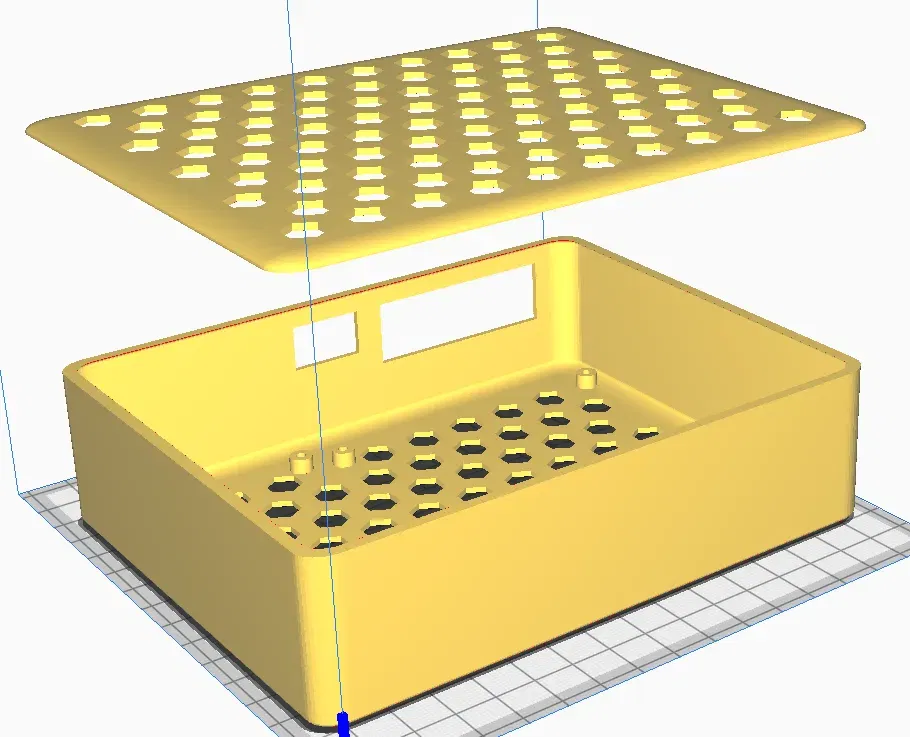

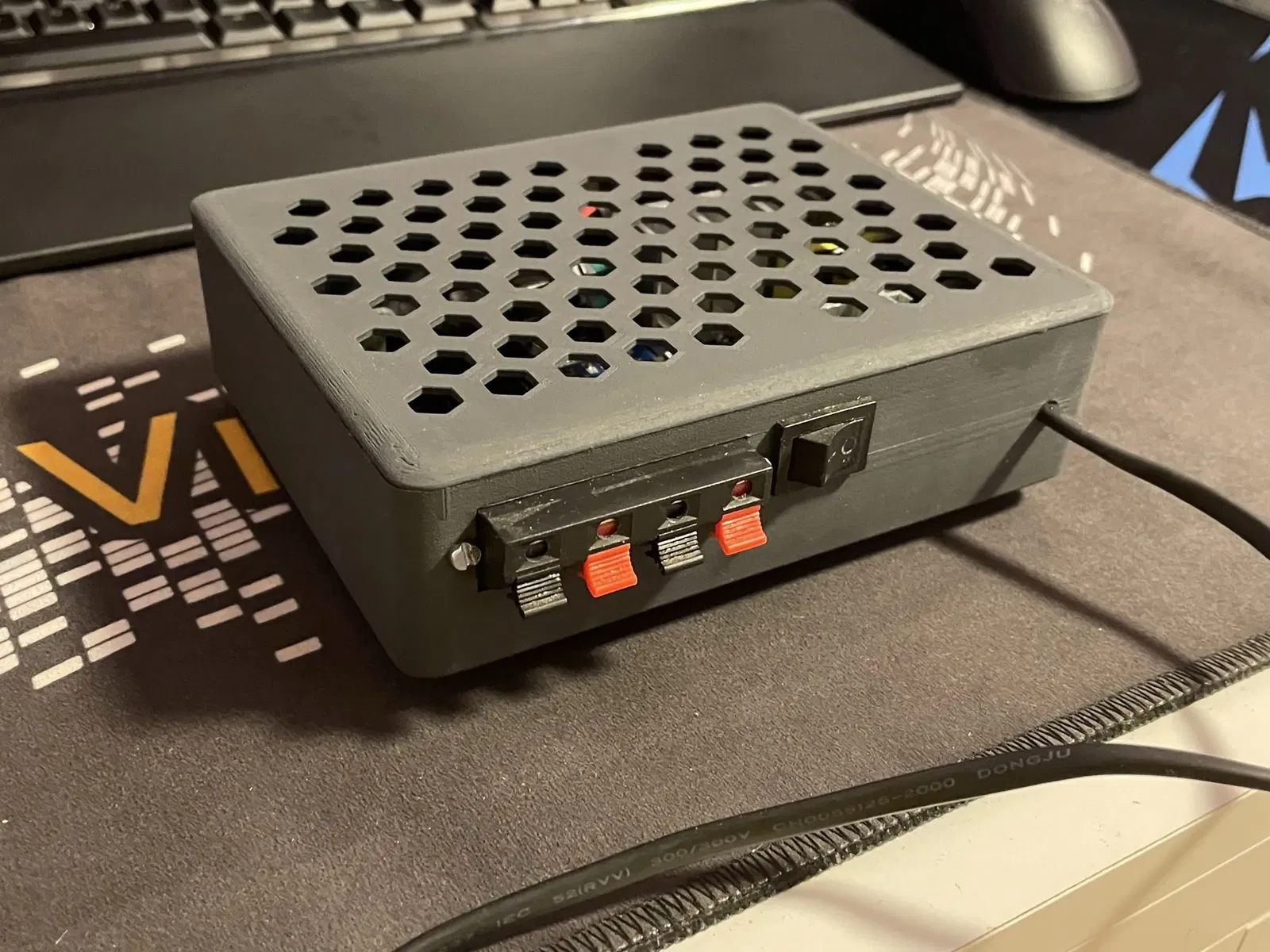

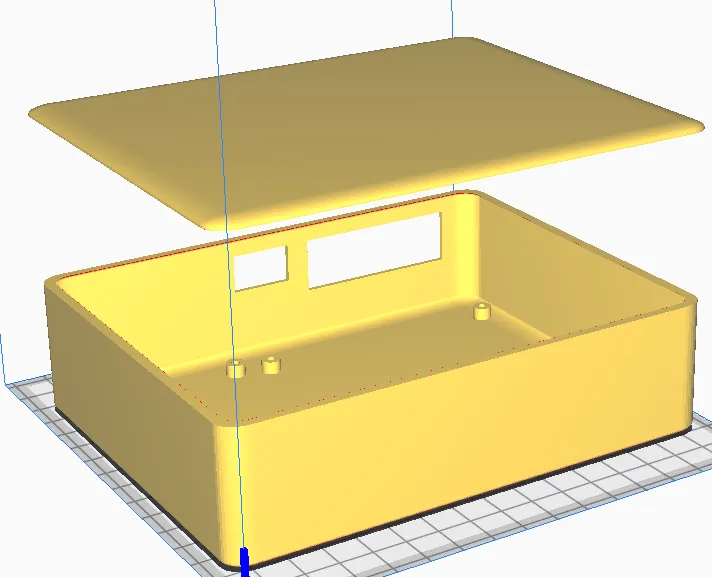

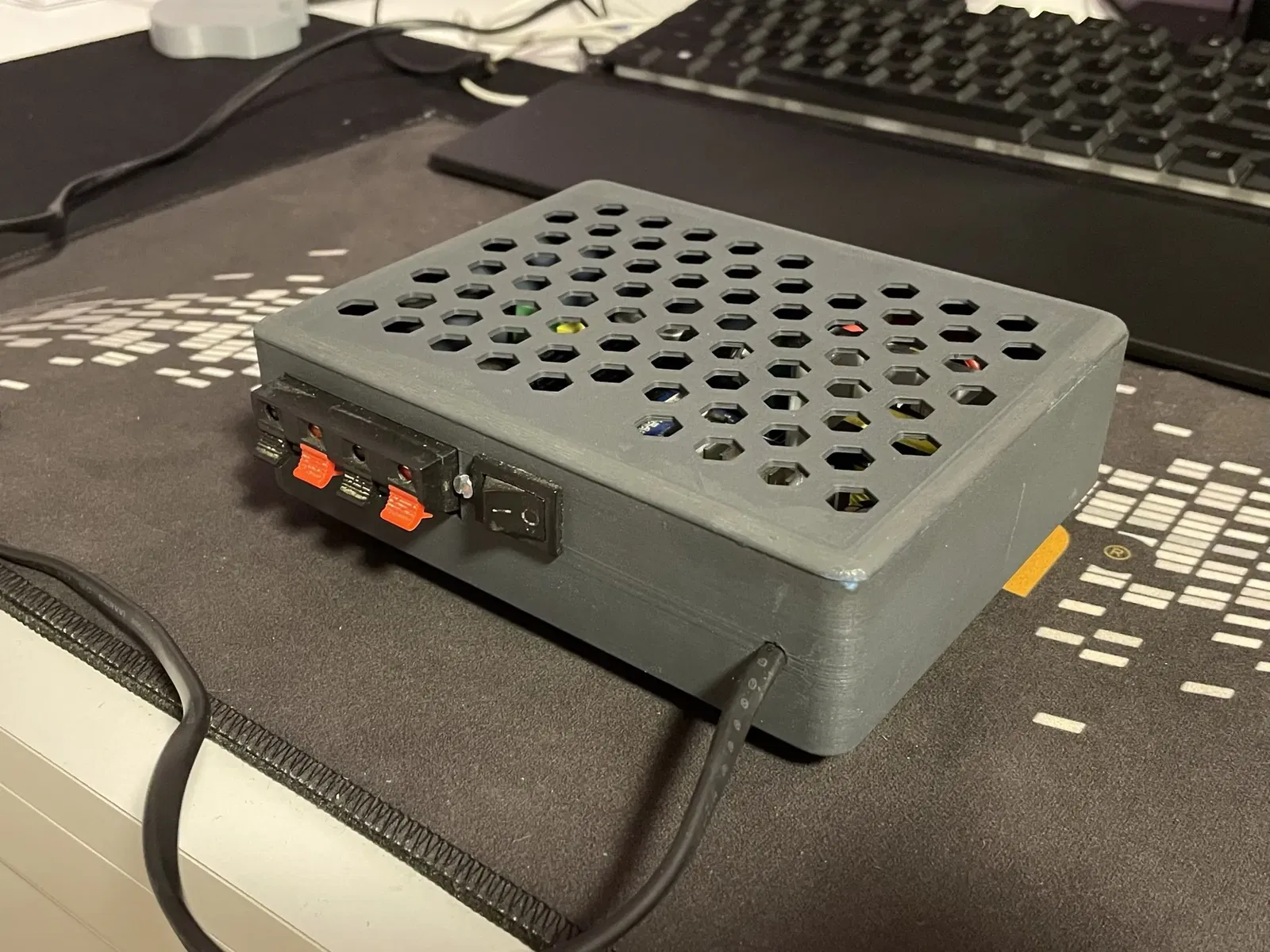

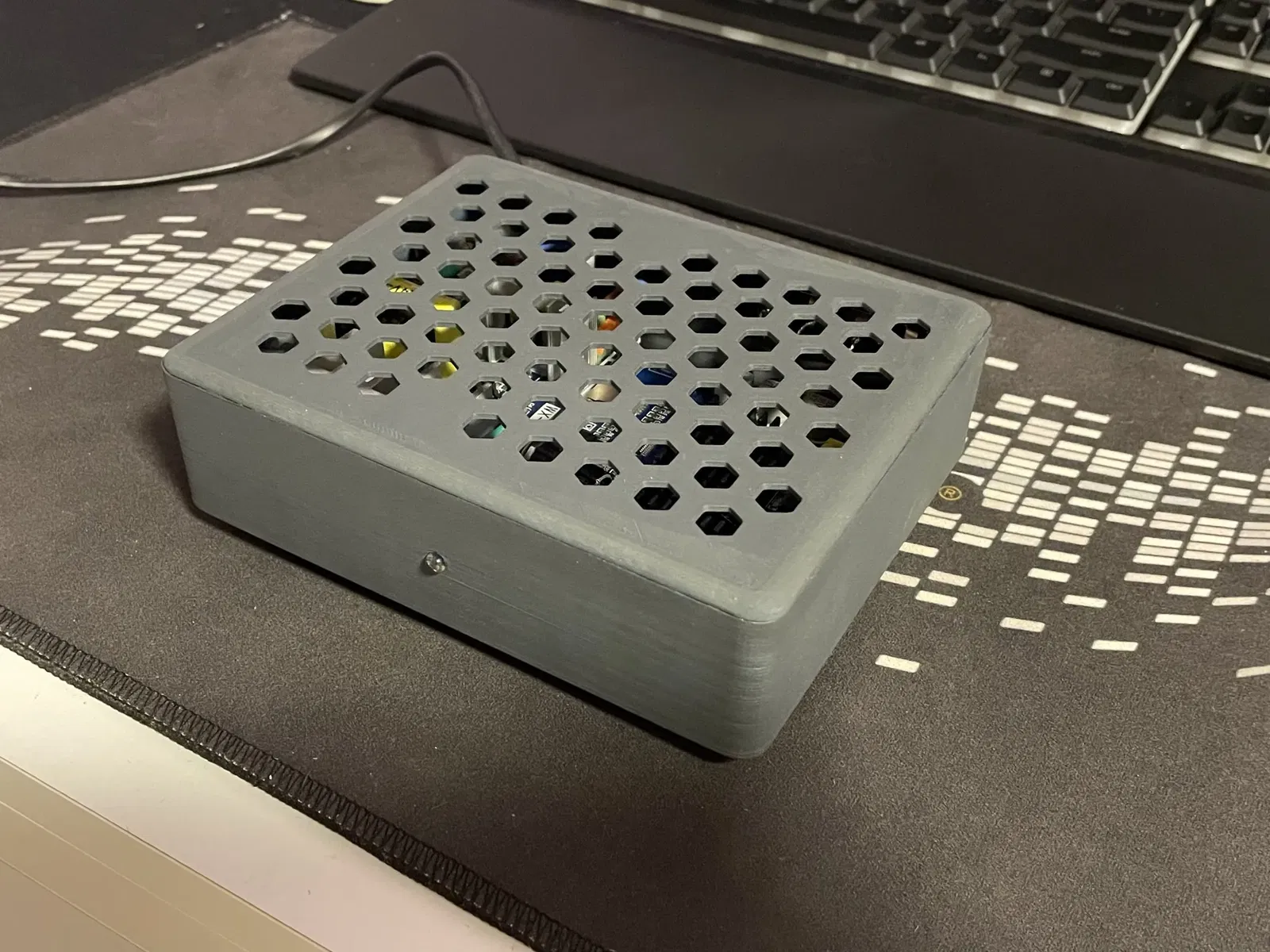

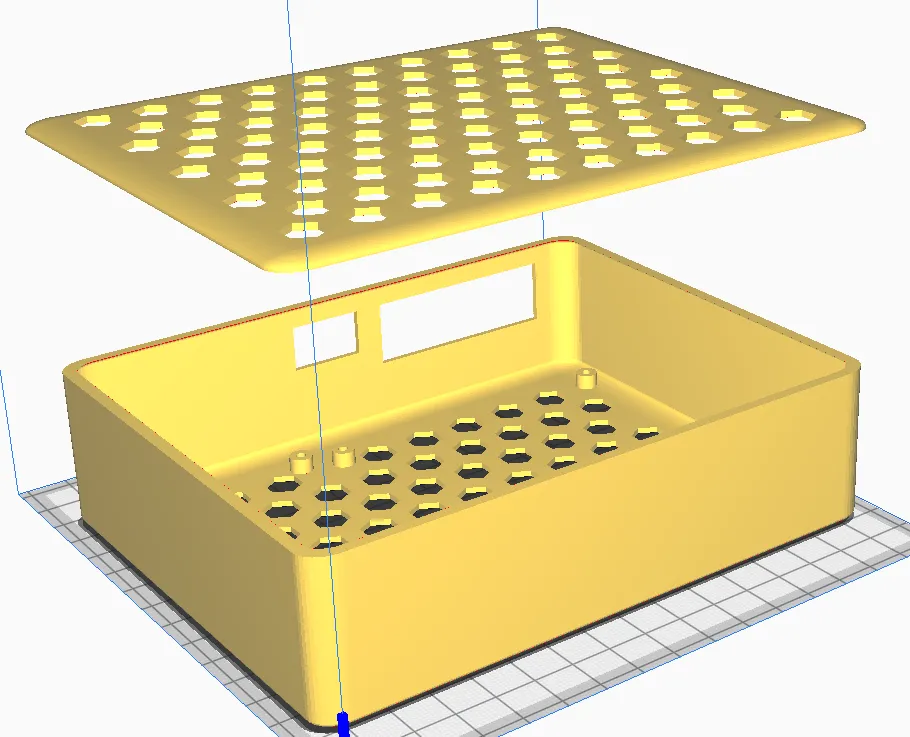

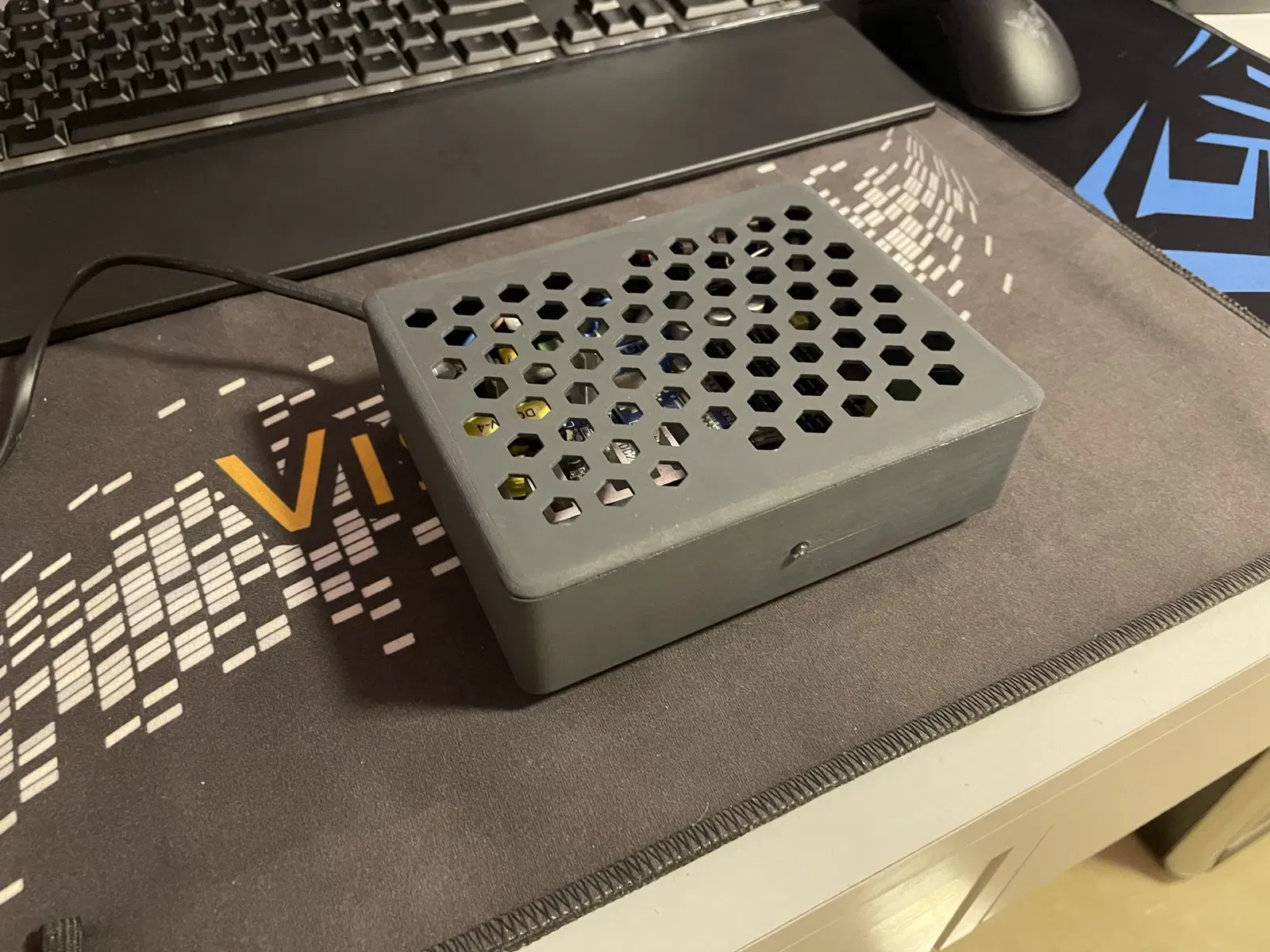

Đây là một dự án mới mà tôi đã thực hiện cho một bộ khuếch đại lớp D tự chế bao gồm một bảng Bluetooth 5.0 dựa trên bộ khuếch đại công suất TPA3116 2x100W @ 4ohm và một bảng SMPS 24V 4A.

Mọi thứ vừa vặn hoàn hảo. Kích thước là 150x120mm. Tôi đã in cấu trúc bằng PLA với 25% độ đặc và hỗ trợ kết nối với bảng xây dựng.

Danh sách vật liệu:

Bluetooth 5.0 100W+100W TPA3116 Digital Audio Power Amp HiFi Sound Dual Channel Class D Stereo Aux TF Card Amplifier Board
https://www.aliexpress.com/item/4000178424860.html?spm=a2g0o.productlist.main.51.6ad73601D3HjYv&algo_pvid=16e4b0d0-57ef-4bba-8ff2-f3341b3eb1b5&algo_exp_id=16e4b0d0-57ef-4bba-8ff2-f3341b3eb1b5-25&pdp_npi=4%40dis%21BGN%2126.71%2121.37%21%21%21105.30%21%21%40210318b816913278670445172e2034%2110000000647228366%21sea%21BG%21123796225%21&curPageLogUid=QBPKvXXqgpfh

MZMW Mô-đun Nguồn Cung Cấp Chuyển Đổi Isolated 220V AC-DC 5V 12V 24V 36V 48V 1A 2A 3A 4A 6A 7A 8A 9A 12.5A AIndustrial Bare Board
https://www.aliexpress.com/item/1005005506106635.html?spm=a2g0o.productlist.main.69.731916b1VZ5Rqj&algo_pvid=311ce715-dd67-4e8b-9ad7-0b234ab01d83&aem_p4p_detail=2023080606292510064204413232690006830419&algo_exp_id=311ce715-dd67-4e8b-9ad7-0b234ab01d83-34&pdp_npi=4%40dis%21BGN%2123.13%2118.51%21%21%2191.19%21%21%402101e9d516913285657985139ea00f%2112000033344426355%21sea%21BG%21123796225%21&curPageLogUid=qtOpFF8DeLZe&search_p4p_id=2023080606292510064204413232690006830419_8

kết nối loa: (4 vị trí)

https://www.aliexpress.com/item/4001289754682.html?spm=a2g0o.productlist.main.13.cf883e38Wstdl3&algo_pvid=38054e2a-b802-4a24-b6df-57c3c96698e6&algo_exp_id=38054e2a-b802-4a24-b6df-57c3c96698e6-6&pdp_npi=4%40dis%21BGN%214.91%213.44%21%21%2119.57%21%21%402101f49616924670819415998ef3a3%2110000015629451109%21sea%21BG%21123796225%21&curPageLogUid=7XUibuHrztdi

công tắc 230AC chính:

https://www.aliexpress.com/item/1005003772427762.html?spm=a2g0o.productlist.main.101.14525f0bHYrgwl&algo_pvid=c6bb7659-d6c1-4b20-8f28-8a8dd403bf0e&algo_exp_id=c6bb7659-d6c1-4b20-8f28-8a8dd403bf0e-50&pdp_npi=4%40dis%21BGN%214.68%213.27%21%21%2118.64%21%21%402101e9d316924672524657057e35c0%2112000027112745296%21sea%21BG%21123796225%21&curPageLogUid=OEIFzXgjv1xM
