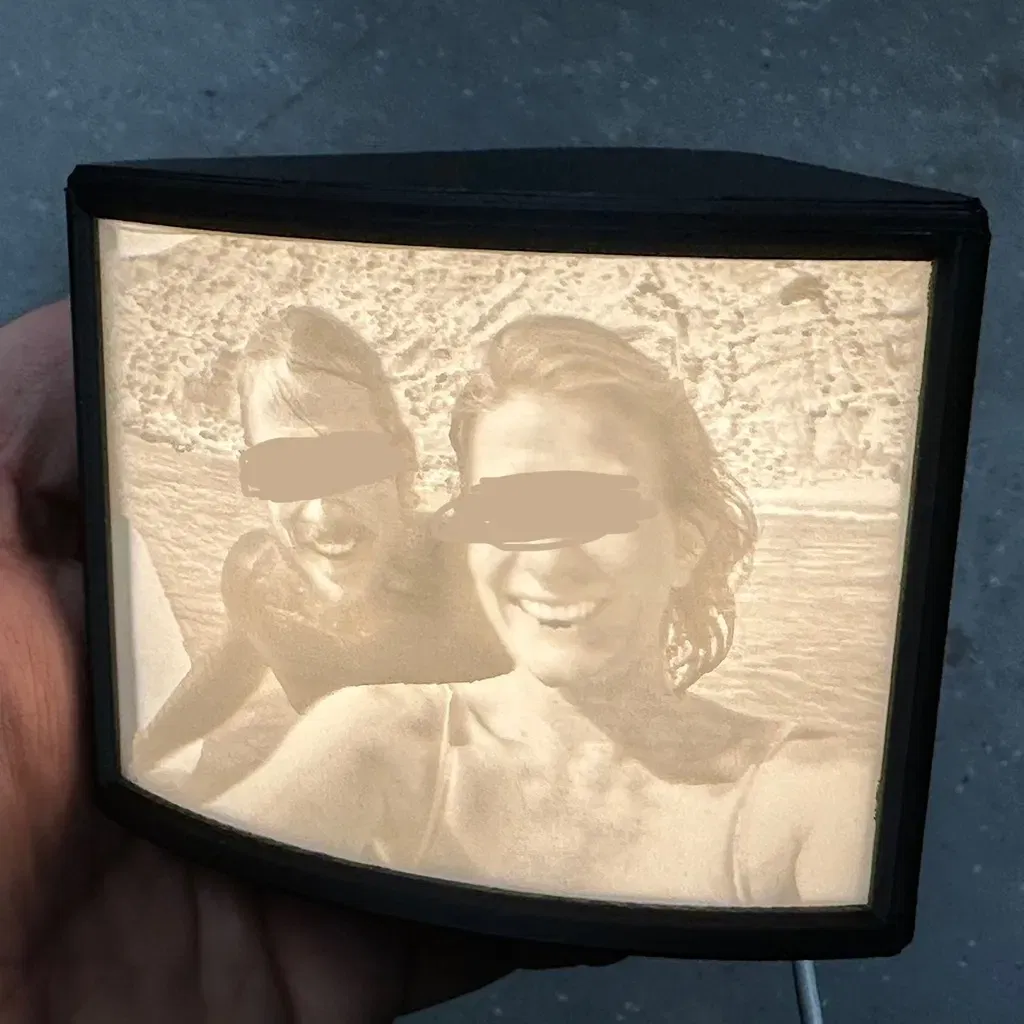

Hộp Lithophane Cong Phiên Bản Micro-USB

Đây là bản chỉnh sửa (remix) của Hộp Lithophane Cong của Ken, bản gốc tui khoái lắm luôn.

Những thay đổi tui làm trong bản remix này:

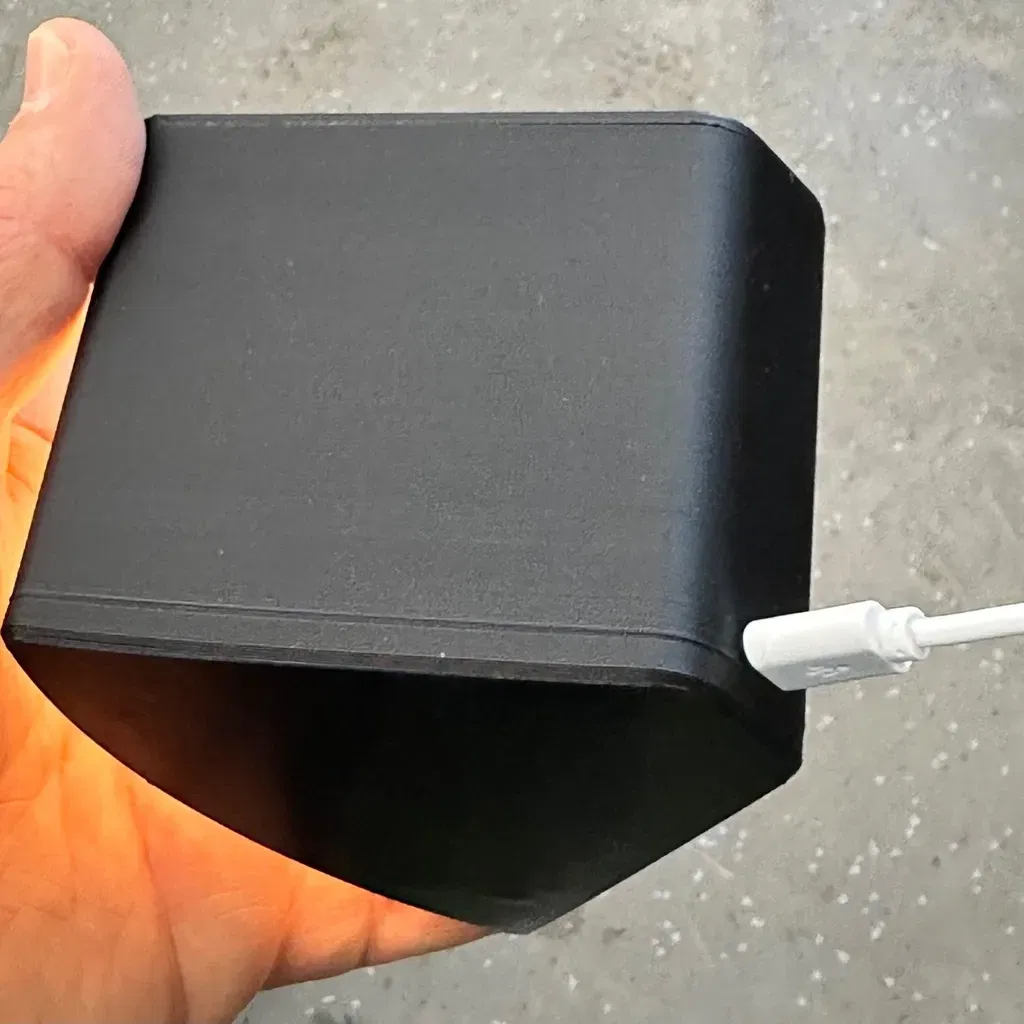

• Cổng kết nối Micro-USB

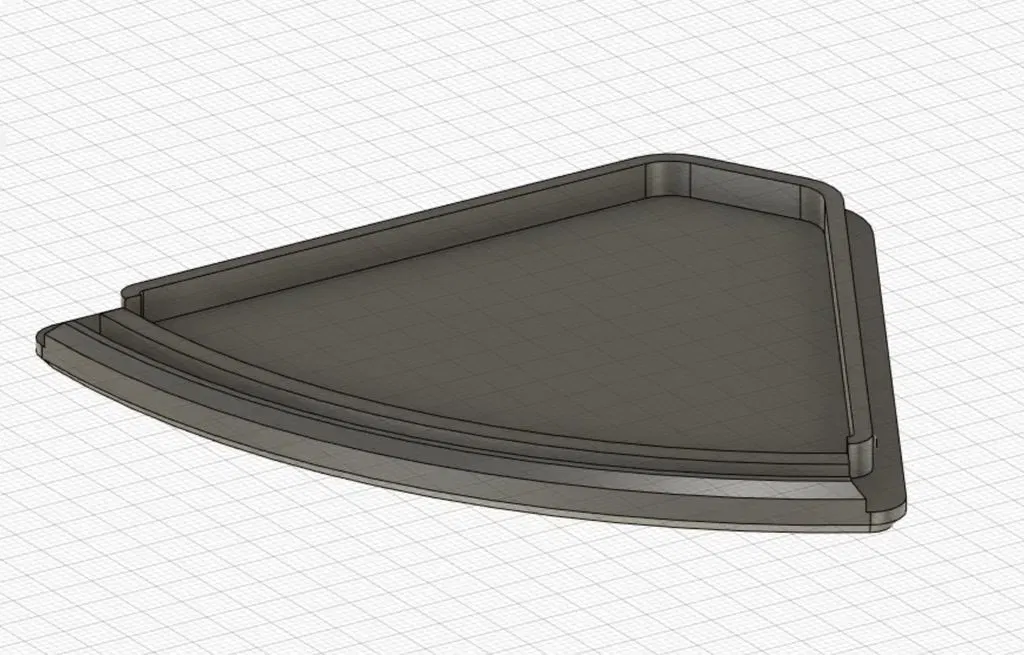

• Thêm cái "mép" ở mặt trước của nắp để khớp với thiết kế của hộp/thân chính và che đi khoảng trống có thể có giữa lithophane và nắp
• Tăng chiều cao bên trong hộp/thân chính lên 75.5mm để vừa với ảnh tỉ lệ 4:3 hơn (cao 75mm theo chiều rộng 100mm) và vẫn có dung sai 0.5mm

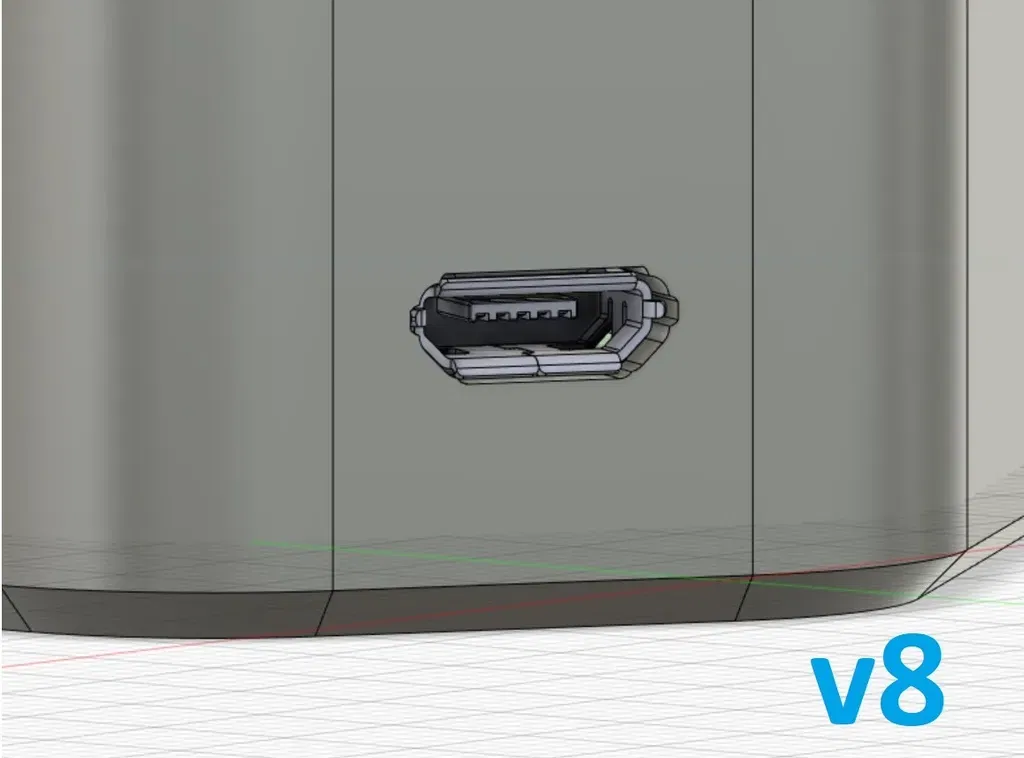

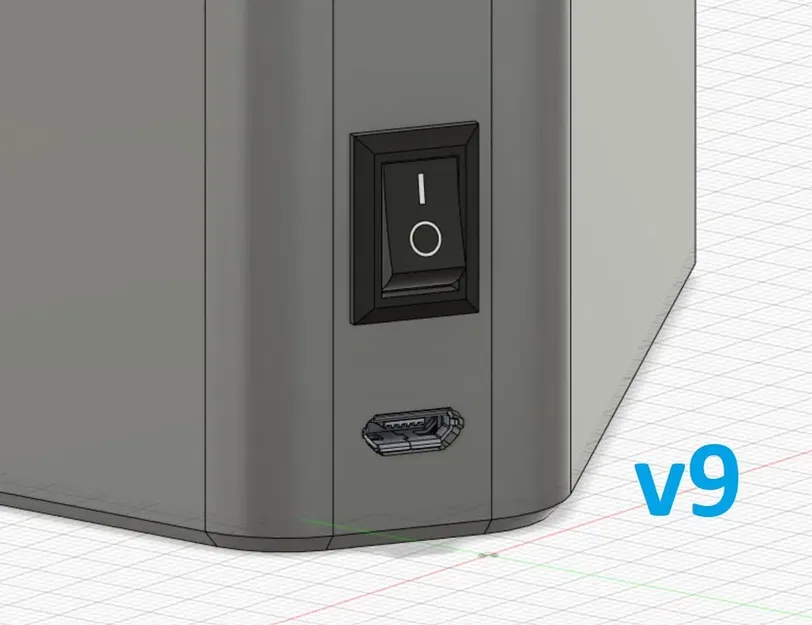

• Phiên bản không có công tắc (v8)/ có công tắc (v9) KCD11 (nhỏ hơn bản gốc)
• Thay đổi thiết kế nhỏ để dễ in hơn

Trong phần bình luận của thiết kế gốc, có người đã hỏi về cái "nắp có mép". Cái nắp của tui vẫn khớp với hộp/thân gốc của thiết kế gốc đó nha.

Để tích hợp cổng USB cho dễ, thiết kế này dựa trên một bo mạch breakout microUSB nhỏ. Mấy cái này bán đầy trên các sàn TMĐT luôn. Bạn có thể dán hoặc bắt vít cổng USB/PCB bằng hai con ốc M3x6.

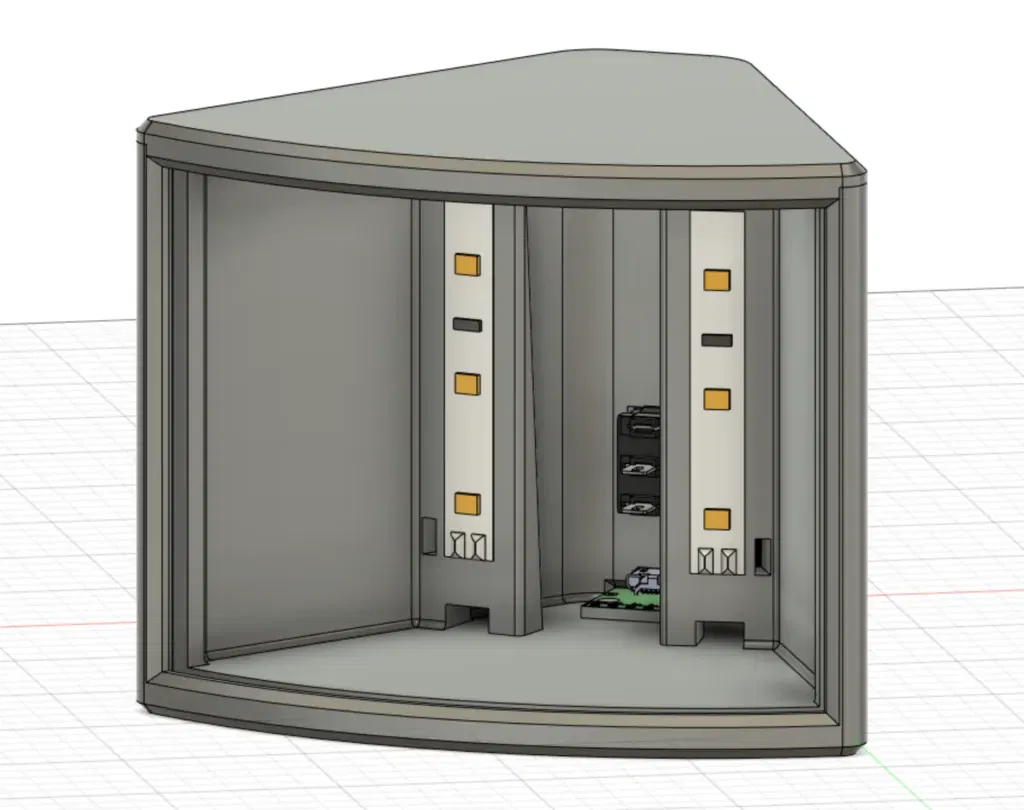

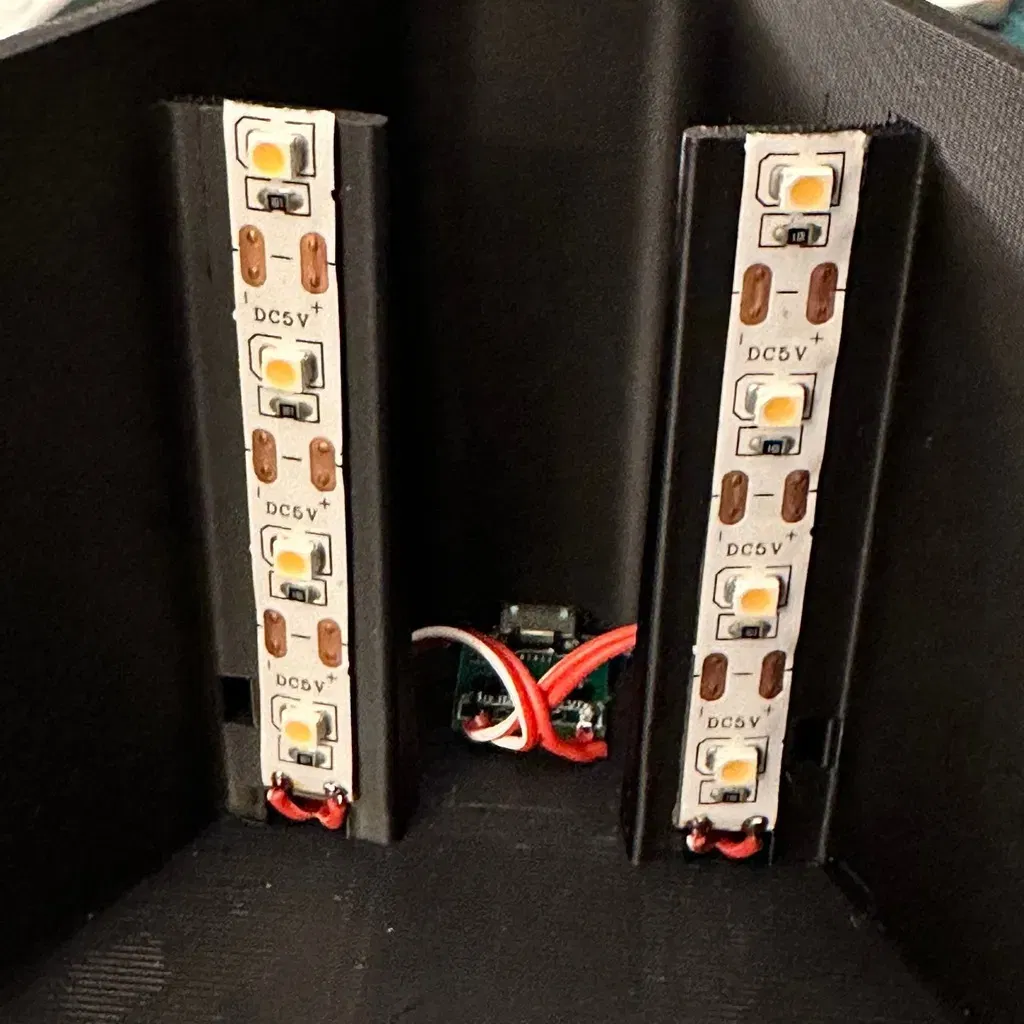

Vì USB cung cấp 5V nên tui dùng dải đèn LED 5V để khỏi phải đổi điện áp. Lý tưởng nhất là gắn các đèn LED gần nhau, ví dụ 4 đèn mỗi bên (xem hình cid:image_1) sẽ cho độ sáng rất tốt.

USB "GND" nối với LED "-"

USB "VBUS" nối với LED "+"

Xem kỹ tài liệu hướng dẫn của thiết kế gốc về cách in lithophane, hộp và nắp nha!

Giống như DCRobotics, tui cũng thêm file dự án Fusion 360 (*.f3z) cho ai muốn chỉnh sửa/remix lại.

BOM (= Danh sách vật tư = những thứ cần có):

• Bo mạch breakout microUSB (ví dụ: https://s.click.aliexpress.com/e/ ainbow_DcZ5YxD)
• Dải đèn LED 5V (ví dụ: https://s.click.aliexpress.com/e/ ainbow_DFdhvuT)
• Tùy chọn (v9): Công tắc KCD11 (15x10mm, ví dụ: https://s.click.aliexpress.com/e/ ainbow_DDDGyVp)
