Hộp Lithophane Cong

Hộp Lithophane Cong.

Tôi muốn làm một vài hộp đèn lithophane cho quà tặng và tôi đã tìm thấy rất nhiều hộp đèn hay. Tuy nhiên, tôi muốn một hộp đèn cong, chỉ giữ một lithophane, và có một hộp đèn hoàn toàn kín, và tôi không tìm thấy thứ mình muốn. Vì vậy, tôi đã sử dụng Fusion 360 và tạo ra thiết kế này.

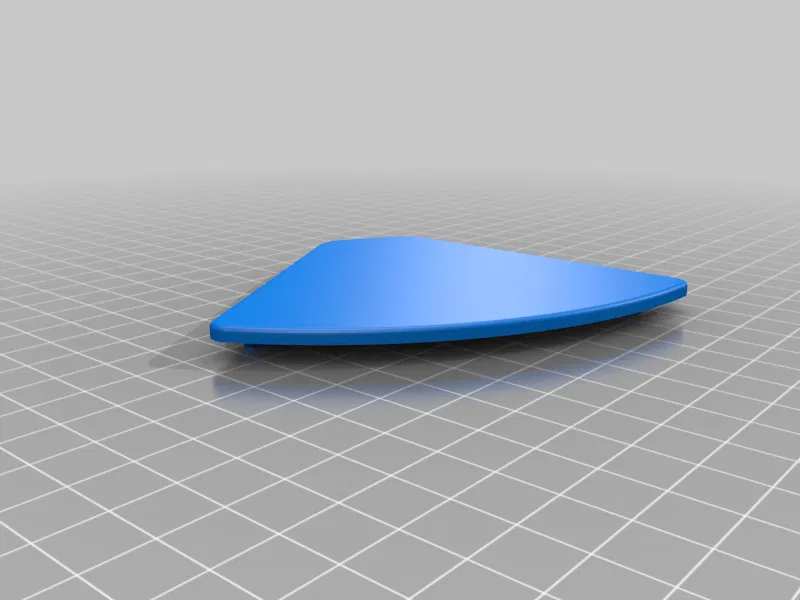

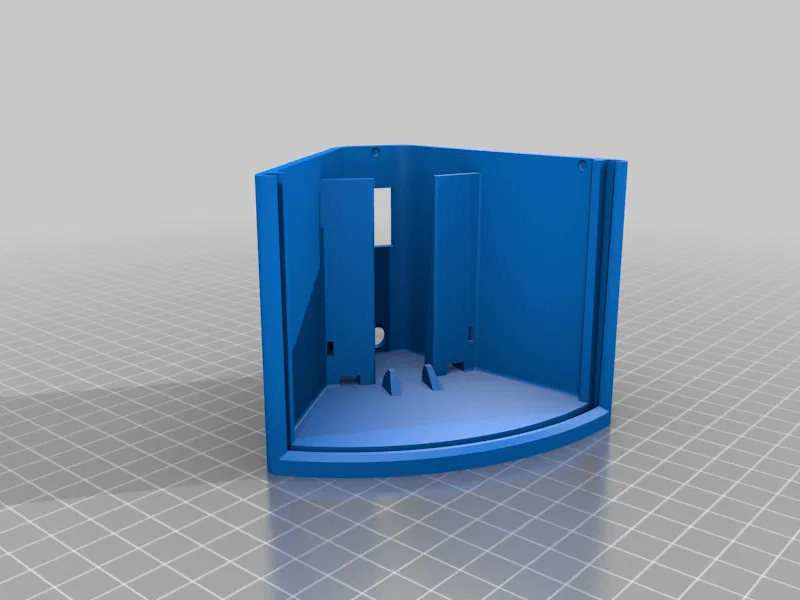

In các mẫu LithoBody.stl và LithoLid.stl trước. Lật mặt trên LithoLid lại trước khi in. Không cần hỗ trợ. Tôi đã sử dụng vòi phun 0.6mm với chiều cao lớp 0.3mm. Nó hoạt động rất tốt và chỉ mất khoảng 3 giờ cho thân hộp, 1 giờ cho nắp hộp. Vòi phun 0.4mm với lớp 0.2mm cũng hoạt động tốt, nhưng sẽ mất gấp đôi thời gian. Hướng dẫn in lithophane ở cuối.

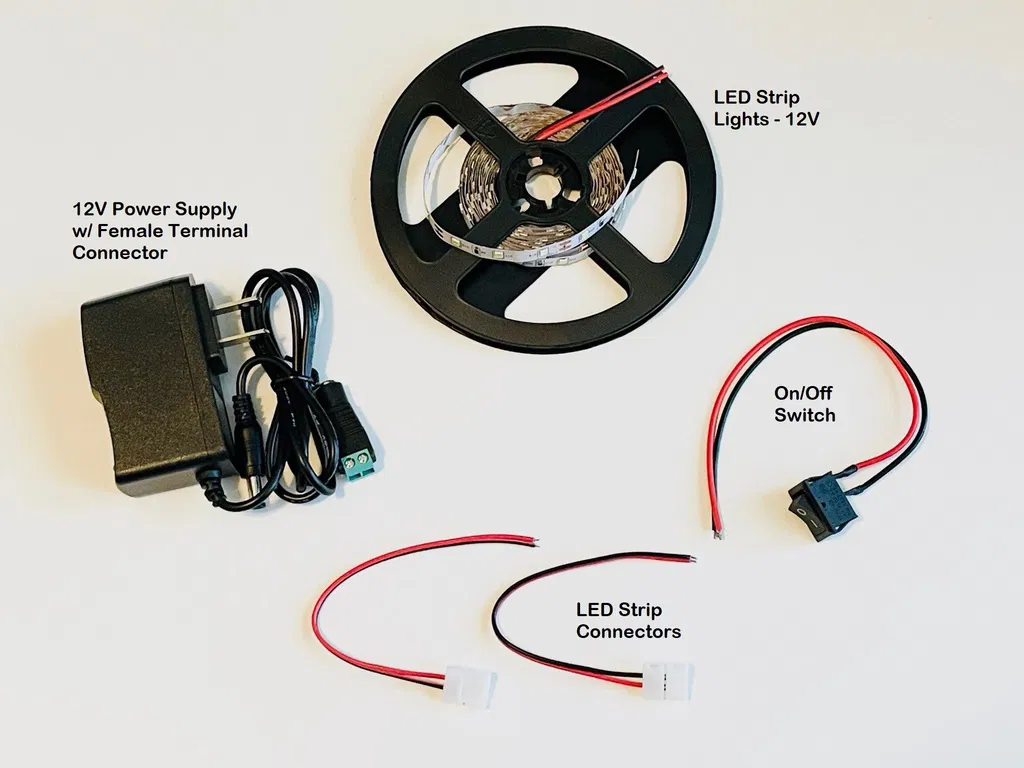

Danh sách linh kiện Điện tử:

Đèn LED dải 12V. https://www.amazon.com/dp/B00HSF65MC/ref=cm_sw_su_dp

Công tắc Bật/Tắt: https://www.amazon.com/gp/product/B07SPY9H7Y/ref=ppx_yo_dt_b_asin_title_o06_s00?ie=UTF8&psc=1

Đầu nối dải LED: https://www.amazon.com/gp/product/B01DM7EXX2/ref=ppx_yo_dt_b_asin_title_o05_s00?ie=UTF8&psc=1

Nguồn điện DC và Đầu nối: https://www.amazon.com/gp/product/B08BRPK9J9/ref=ppx_yo_dt_b_asin_title_o05_s00?ie=UTF8&psc=1

Zip ties: sử dụng bất cứ thứ gì bạn có sẵn mà vừa.

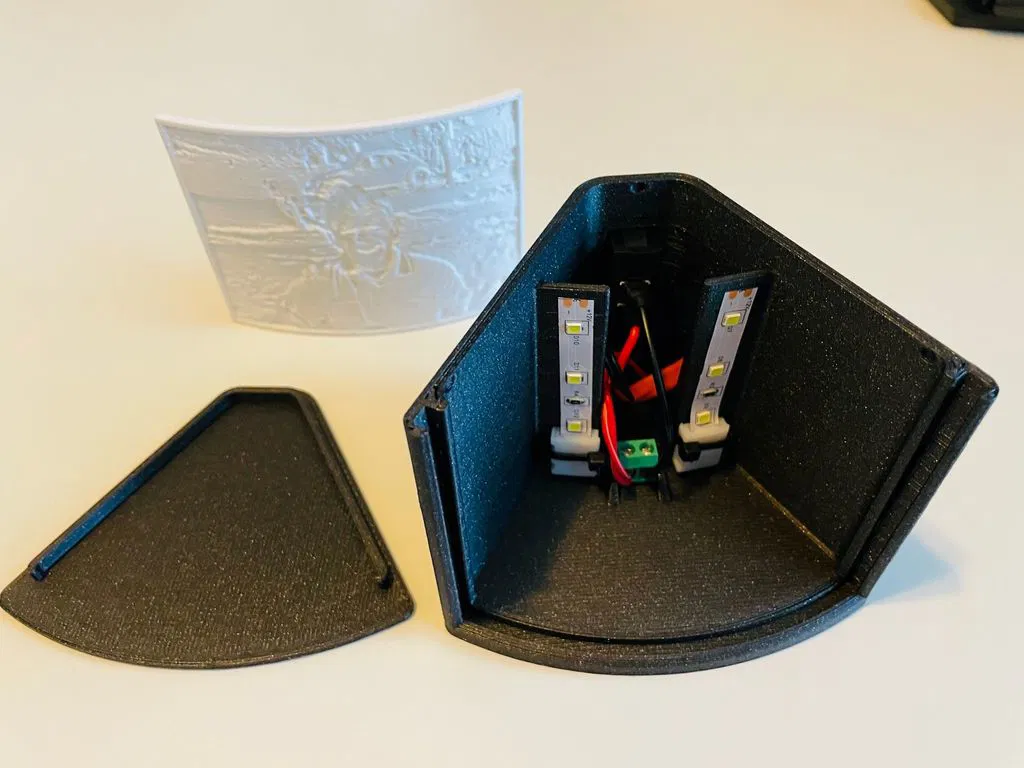

Lắp ráp:

1. Cắm Đầu nối Female DC vào lỗ ở mặt sau của mô hình. Có hai thanh đỡ in sẵn bên trong mô hình sẽ giữ nó cố định. Nó sẽ khít chặt, nhưng một khi bạn đã gắn nó vào, nó sẽ không di chuyển.

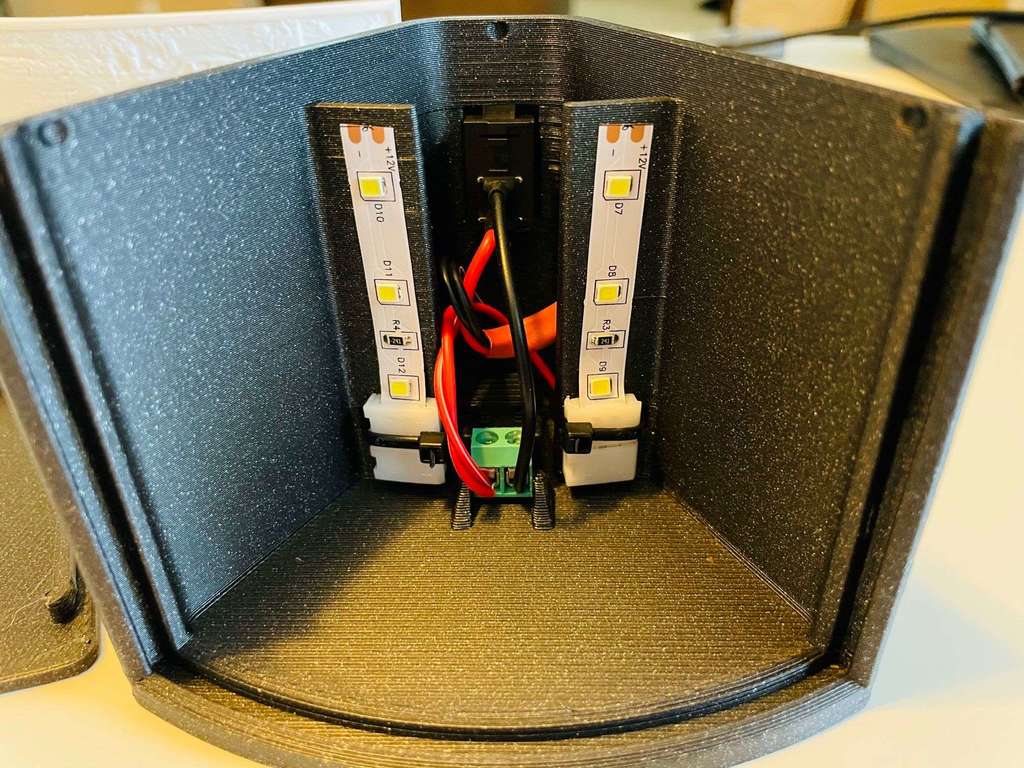

2. Trên các dải đèn LED, cắt hai đoạn gồm 3 đèn LED. Tìm các vạch cắt trên dải đèn. Cắm các dải đèn LED vào Đầu nối đèn LED. Dây từ đầu nối sẽ được luồn ngược lại qua khe ở dưới trụ đèn LED trên mô hình. Sau đó, dùng zip tie cố định đầu nối vào mô hình, luồn zip tie qua khe ở bên cạnh trụ đèn LED. Sau khi đầu nối được cố định, hãy bóc lớp bảo vệ của keo dán trên dải đèn LED. Keo dán sẽ giúp giữ dải đèn LED vào mô hình, nhưng tôi thấy rằng thêm một vài giọt keo siêu dính vào keo dán sẽ giúp giữ chắc hơn.

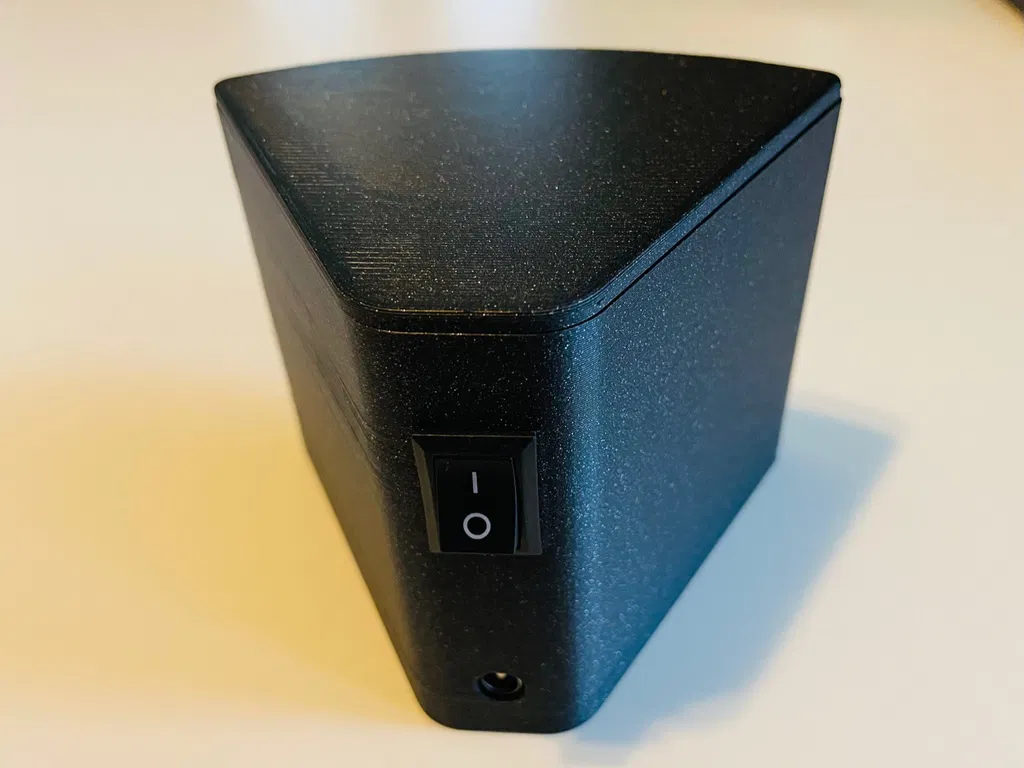

3. Cắm công tắc vào lỗ hình chữ nhật. Trên công tắc, ký hiệu "I" nên ở trên và "O" nên ở dưới để có định hướng Bật/Tắt đúng. Công tắc sẽ khớp vào vị trí, nhưng bạn có thể cần dùng một chút lực để nó vào hết.
4. Thời gian đấu dây! Mạch công tắc rất đơn giản.
   • Lấy 2 dây Đỏ từ 2 đầu nối LED, xoắn chúng lại với nhau và sau đó cắm vào cực dương (+) của đầu nối nguồn DC. Đảm bảo bạn có khoảng 1/4 inch dây trần được tước ra trước khi làm điều này. Vặn chặt đầu nối sau khi dây đã được cắm vào.
   • Tiếp theo, chúng ta sẽ cắm dây Đen vào cực âm (-) của Đầu nối nguồn DC. Cắt dây Đen đến độ dài phù hợp (đảm bảo bạn có đủ chỗ để chạm tới cực âm một cách thoải mái) sau đó tước 1/4 inch dây trần. Cắm vào cực âm và sau đó vặn chặt.
   • Cuối cùng, bạn sẽ kết nối hai dây Đen từ hai đầu nối LED với dây Đỏ từ công tắc. Kéo cả ba dây này lên trên cùng của mô hình. Cắt chúng cùng một độ dài, khoảng một inch phía trên đỉnh mô hình. Tước 1/2 inch từ cả ba dây. Xoắn chúng lại và sau đó hàn chúng lại với nhau. Thêm ống co nhiệt để cách điện hoàn toàn cho kết nối. (Lưu ý: Có nhiều cách để kết nối ba dây này. Hãy làm bất cứ điều gì phù hợp nhất với bạn và an toàn).

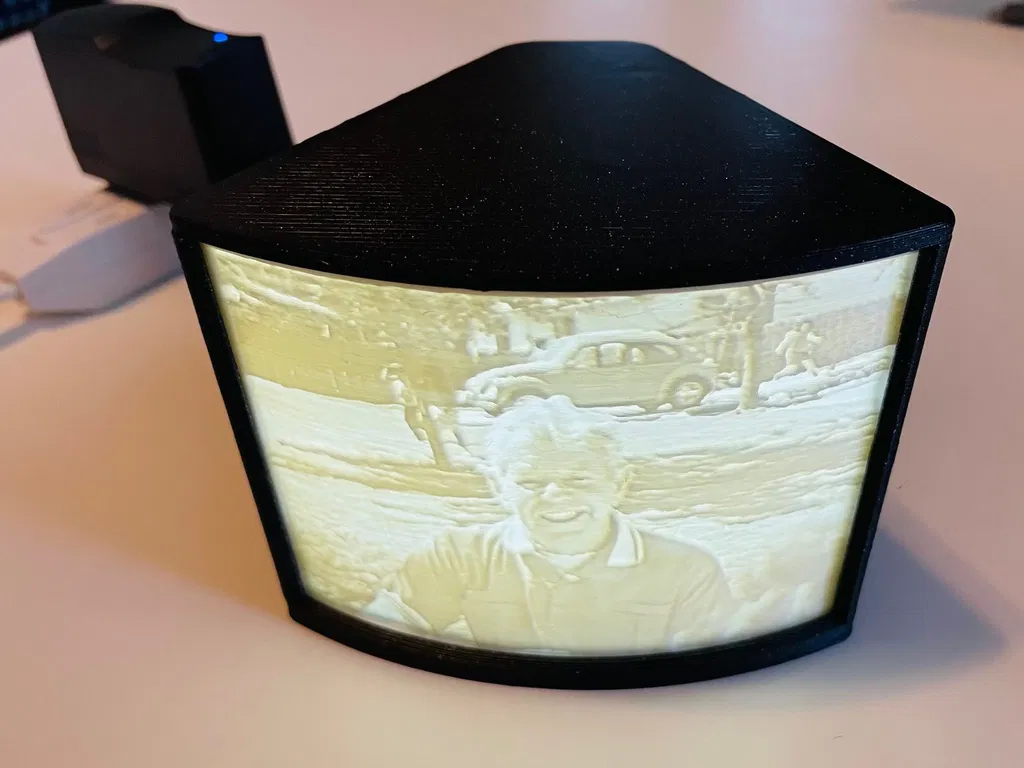

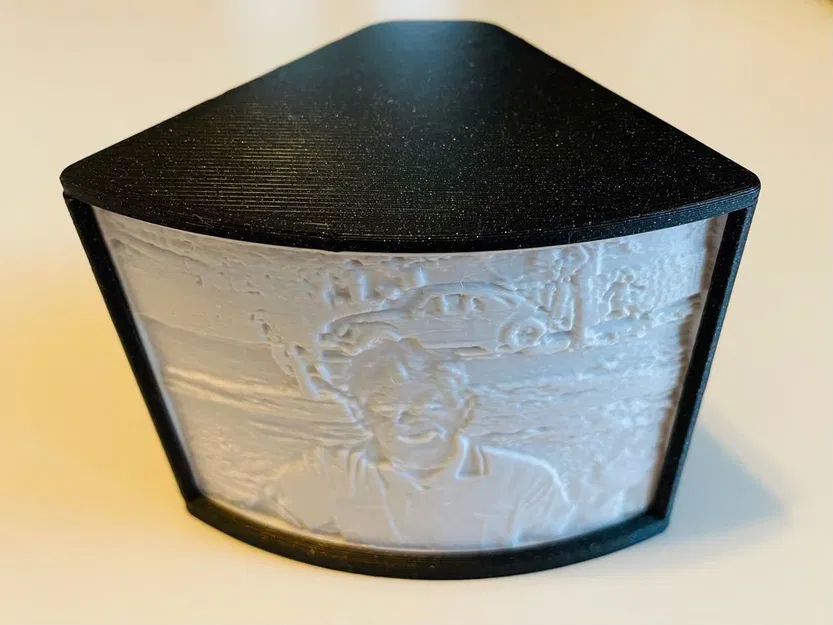

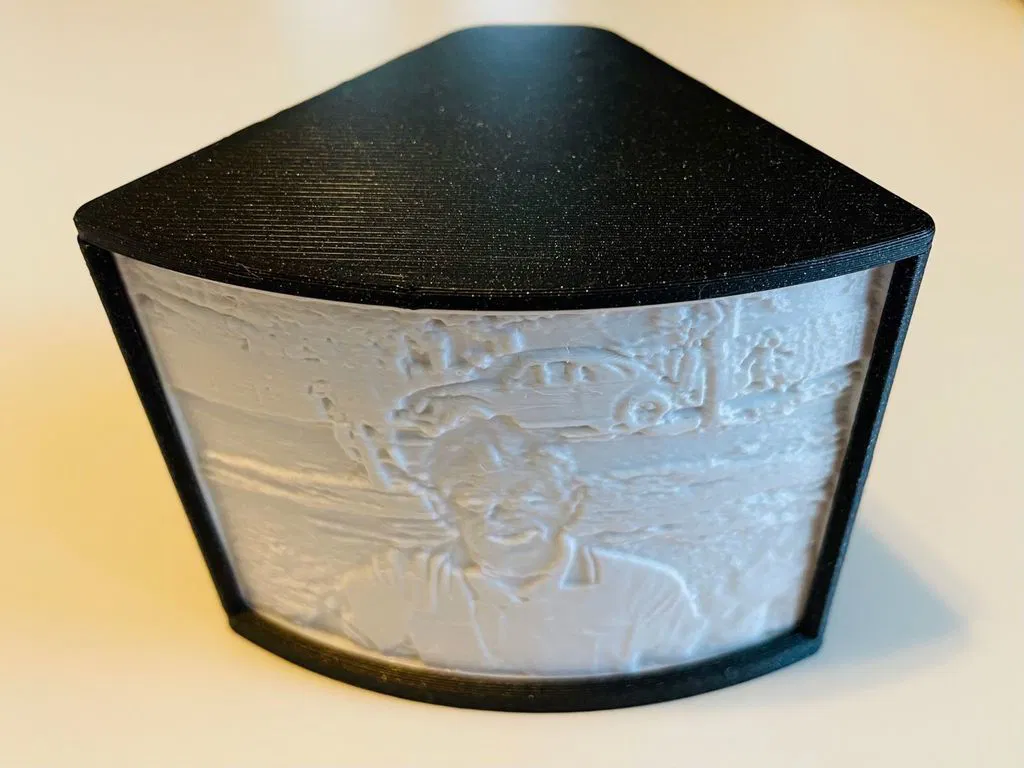

Lithophane:

Để tạo lithophane, hãy sử dụng: https://3dp.rocks/lithophane/

Mô hình lithophane này được thiết kế để giữ hình ảnh có tỷ lệ khung hình 4:3 (rộng 100mm x cao 75mm). Vui lòng cắt ảnh của bạn theo tỷ lệ này trước khi sử dụng công cụ trên trang web.

Các cài đặt chính là...

1. Chọn "Outer Curve" (Đường cong ngoài)
2. Cài đặt mô hình:

Kích thước tối đa = 100

Độ dày = 3

Viền = 2mm

Lớp mỏng nhất = 0.8mm (khuyến nghị nếu bạn sử dụng vòi phun 0.4mm)

Vectors Per Pixel (Vector trên mỗi pixel) = Tôi đã sử dụng 6, bạn có thể thử nghiệm với cài đặt này

Độ sâu đế/chân đế = 0

Độ cong = 60

3. Cài đặt ảnh:

Ảnh dương (Positive Image)

Lật ảnh (Mirror Image) = Tắt

Đảo ngược ảnh (Flip Image) = Tắt

QUAN TRỌNG: Sau khi bạn đã tạo STL lithophane từ trang web, hãy nhập nó vào slicer của bạn. Chú ý đến chiều cao của mô hình. Nó có thể hơi cao hơn 75mm một chút (không chắc tại sao vì tỷ lệ 4:3 trên hình ảnh rộng 100mm sẽ tạo ra chiều cao là 75mm, tôi thường thấy các mô hình khoảng 75.5mm +/- 0.2mm). Điều chỉnh"z" height (chiều cao trục z)của mô hình xuống 74.9mm, nhưng hãy đảm bảo slicer của bạn không thay đổi tỷ lệ trục "y" và "x" - bạn chỉ nên thay đổi tỷ lệ trục "z".

Chúc in vui vẻ!!!

Cập nhật ngày 24 tháng 1 năm 2021: Tôi đã thêm tệp Fusion 360 cho bất kỳ ai muốn sửa đổi mô hình này. Thú thật: Tôi vẫn còn là lính mới trong CAD, vì vậy nếu tôi bỏ sót một số thực hành tốt nhất rõ ràng về thiết kế, đó là lý do tại sao. Chúc các bạn vui vẻ.

Cài đặt in

Hãng máy in:

Prusa

Máy in:

Mini

Rafts:

Không

Supports:

Không

Độ phân giải:

0.20

Infill:

25%

Filament: Prusament PLA

Galaxy Black

Lưu ý:

Không cần hỗ trợ cho bất kỳ bộ phận nào. Lật mặt trên LithoLid lại trước khi in. Trên cả hai mẫu, tôi thấy rằng nếu bạn xoay mô hình quanh trục z 15 độ thì các đường vỏ sẽ vuông góc với mô hình, thay vì ở góc 45 độ tiêu chuẩn. Nó tạo ra một cái nhìn hoàn thiện đẹp.
