Hộp điện / Ổ cắm IEC 320 C14
Remix từ Khuôn Insert IEC320 C14 Clip-in bằng OpenSCAD Tác giả avolkov
- Lượt tải
- 52
- Lượt thích
- 14
- Lượt coi
- 755
- Bản remix
- 0
- Bình luận
- 0
File 4 218,4 KB
- iec320_box_1766286016.scadSCAD · 3,5 KB
- iec320_box_bottom_1766286017.stlSTL · 132,7 KB
- iec320_box_top_1766286018.stlSTL · 55,4 KB
- iec320_box_ledge_1766286019.stlSTL · 26,8 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #62238
- Danh mục
- Đồ Gia Dụng
- Ngày đăng
- Giấy phép
- CC BY-SA — Ghi công, chia sẻ tương tự
Mô tả

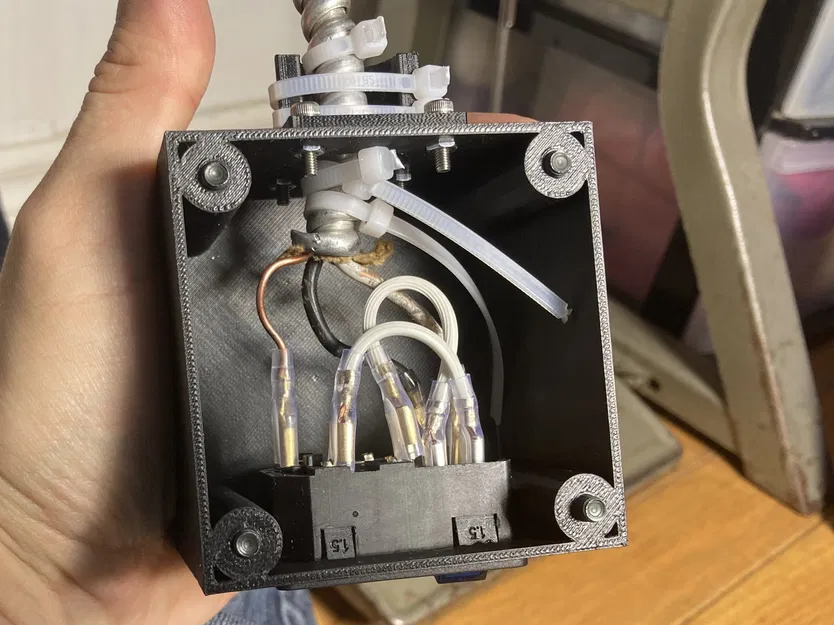

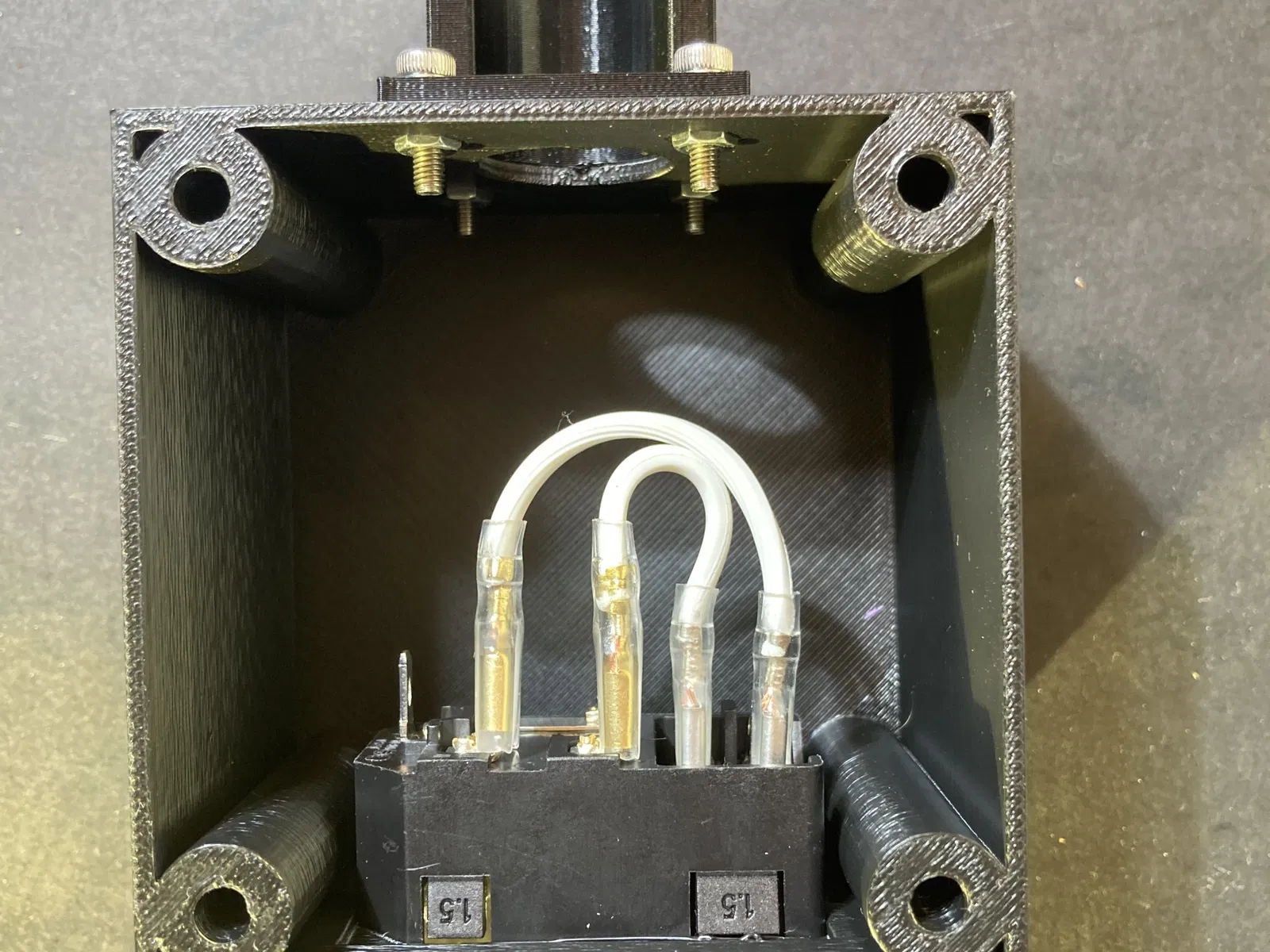

Đây là một hộp điện tùy chỉnh đa dụng, đa năng, được thiết kế để khắc phục các vấn đề về dây điện không đáng tin cậy bằng cách thay thế bằng một hộp được trang bị công tắc IEC320 C14 và kết nối đất.

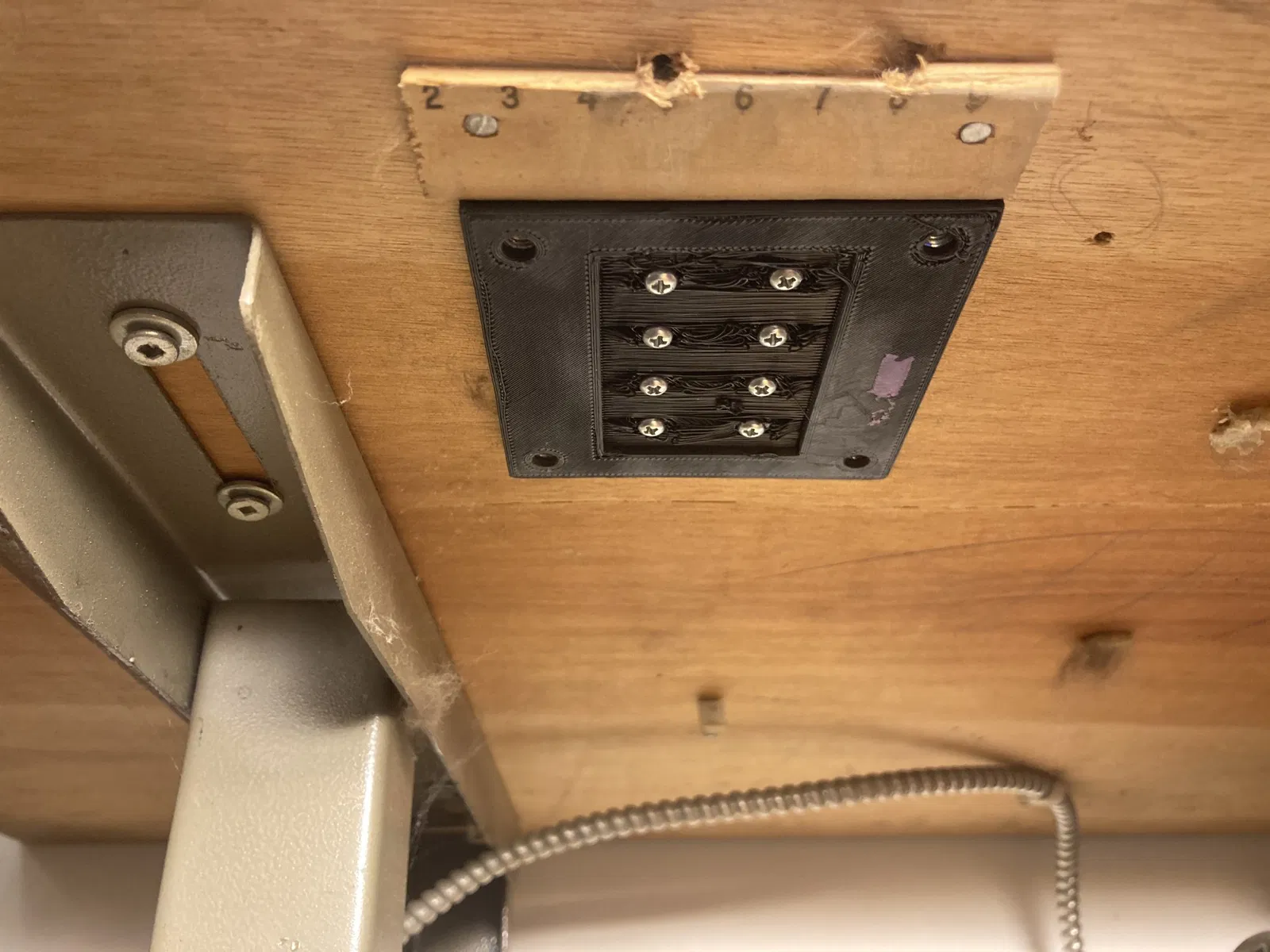

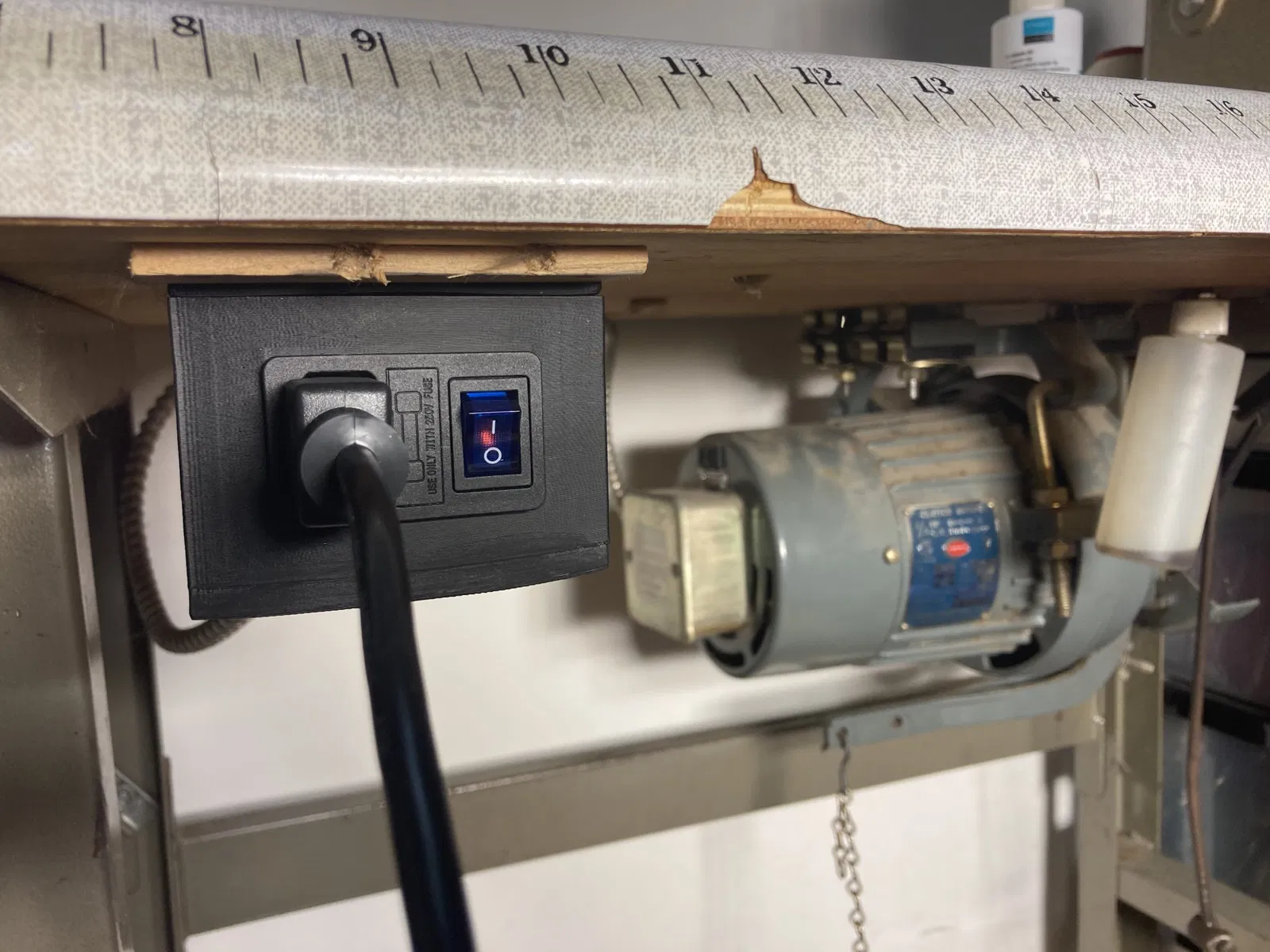

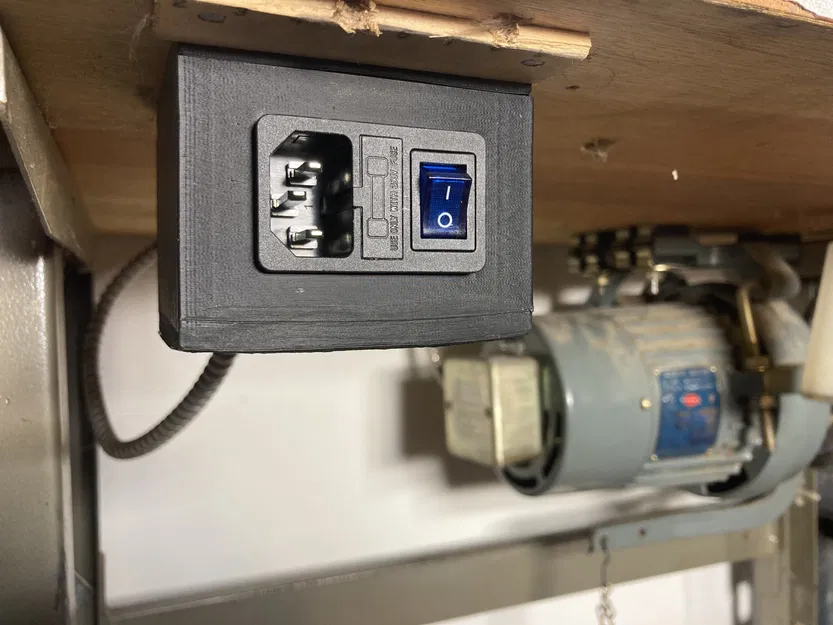

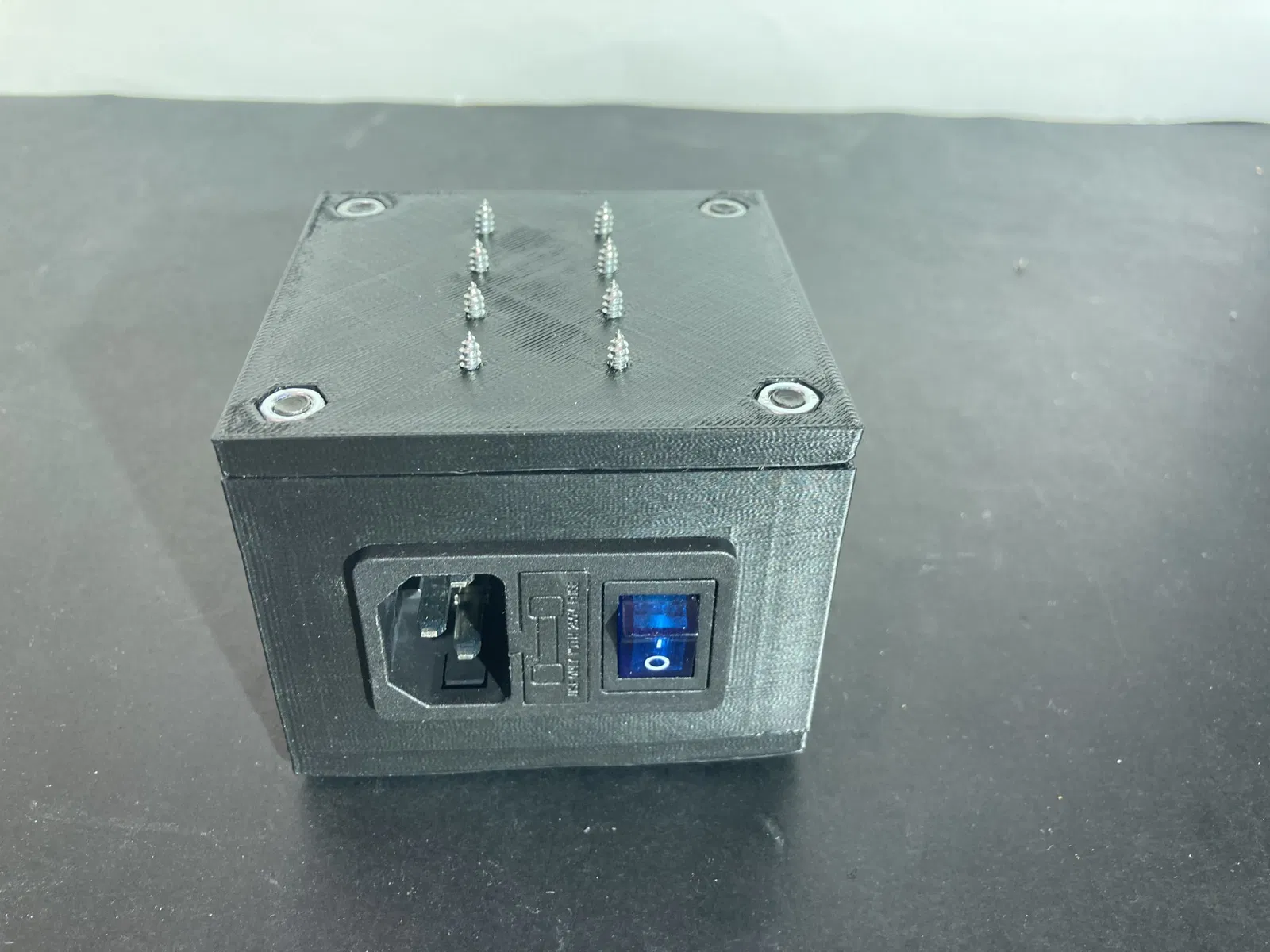

Được thiết kế để lắp đặt dưới bàn, hộp này có một tấm gắn trên cùng để gắn vào mặt dưới của ván dăm, gỗ hoặc các bề mặt nhựa bằng 4 đến 8 vít tự tapping kích thước 10x3 mm.
Danh sách vật tư (BOM):
Thanh dẫn dây
4x Bu lông M3x10mm
4x Đai ốc M3
Nắp hộp
8x Vít tự tapping, đường kính 3mm, dài 10mm
Lắp ráp hộp
4x Bu lông lục giác M5x60mm
4x Đai ốc M5
Nguồn bổ sung tại github
Thông số in
- Định dạng
- scadstl
- Số file mô hình
- 4
- Tổng dung lượng
- 218,4 KB
- File lớn nhất
- 132,7 KB
