Khuôn Insert IEC320 C14 Clip-in bằng OpenSCAD
- Lượt tải
- 122
- Lượt thích
- 9
- Lượt coi
- 851
- Bản remix
- 1
- Bình luận
- 0
File 6 220,8 KB
- front_panel_1766213777.stlSTL · 22 KB
- iec320_hole_1766213778.stlSTL · 1,4 KB
- 001_iec320_keyed_1766213779.stlSTL · 2,8 KB
- iec320_hole_example_keyed_1766213779.stlSTL · 1,8 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Các phiên bản remix 1
Coi hết 1 bản remixThông tin
- Mã mẫu
- #170157
- Danh mục
- DIY
- Ngày đăng
- Giấy phép
- CC BY-SA — Ghi công, chia sẻ tương tự
Mô tả
Đây là bản remix từ https://www.thingiverse.com/thing:1342480/

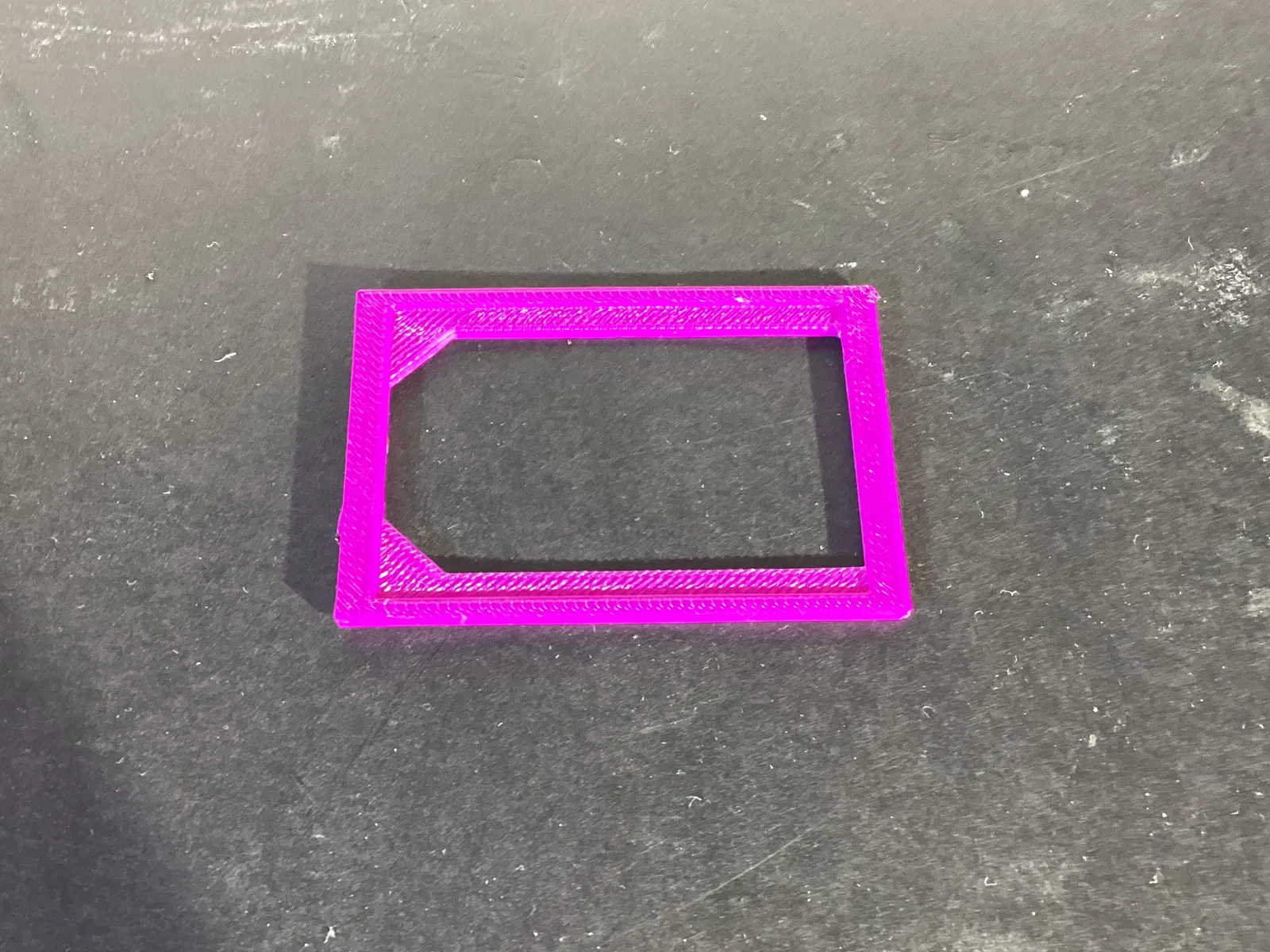

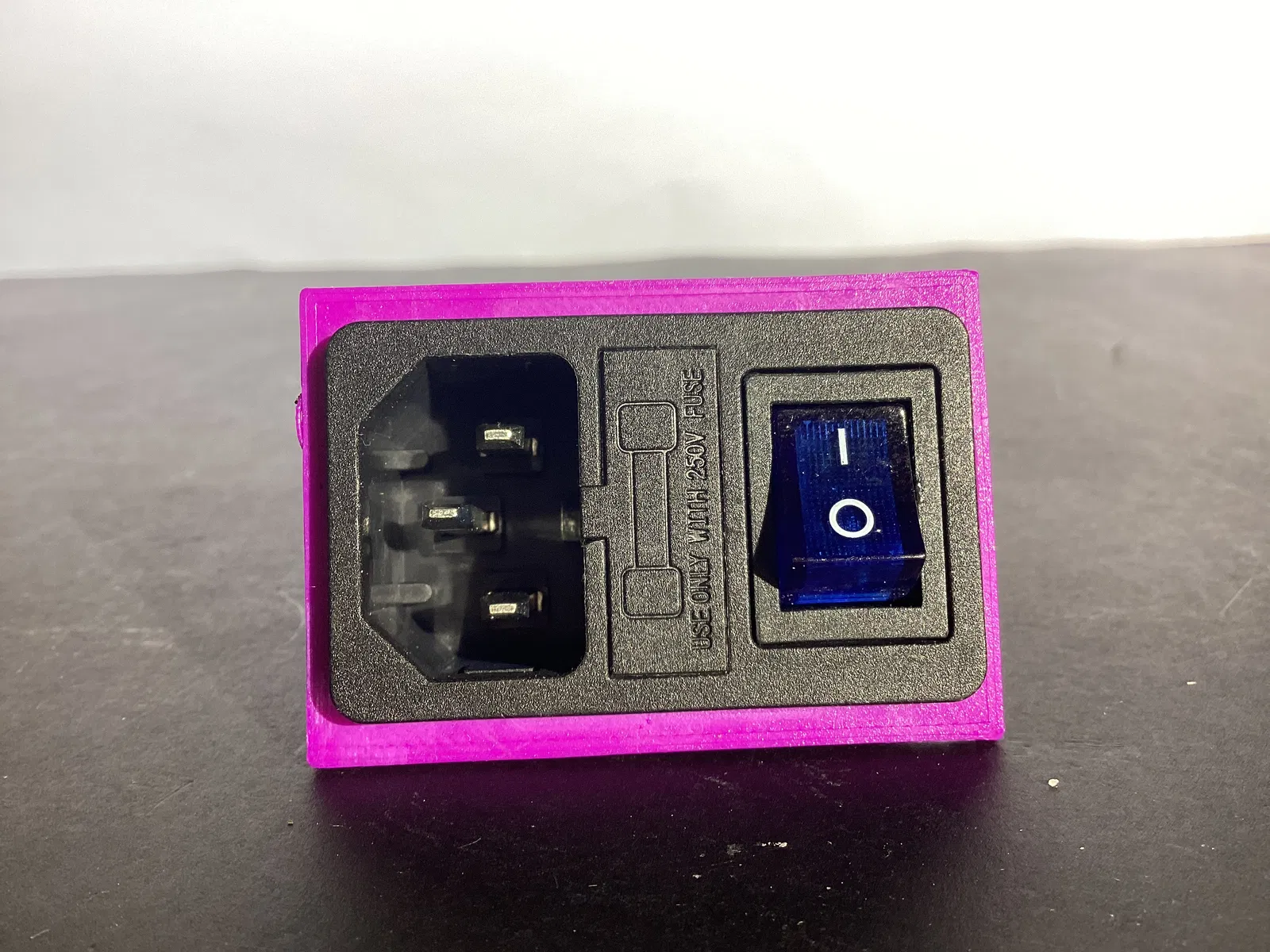

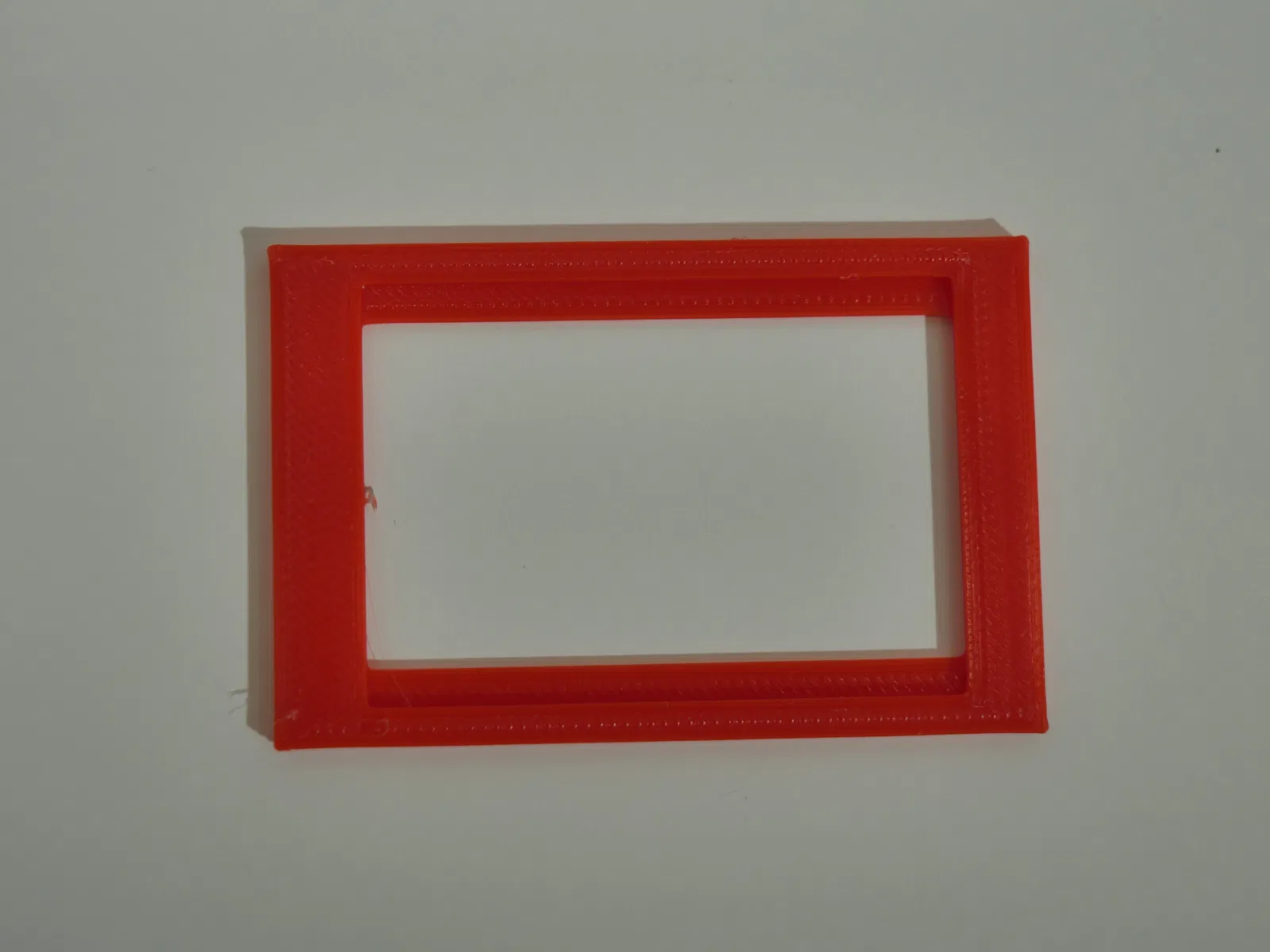

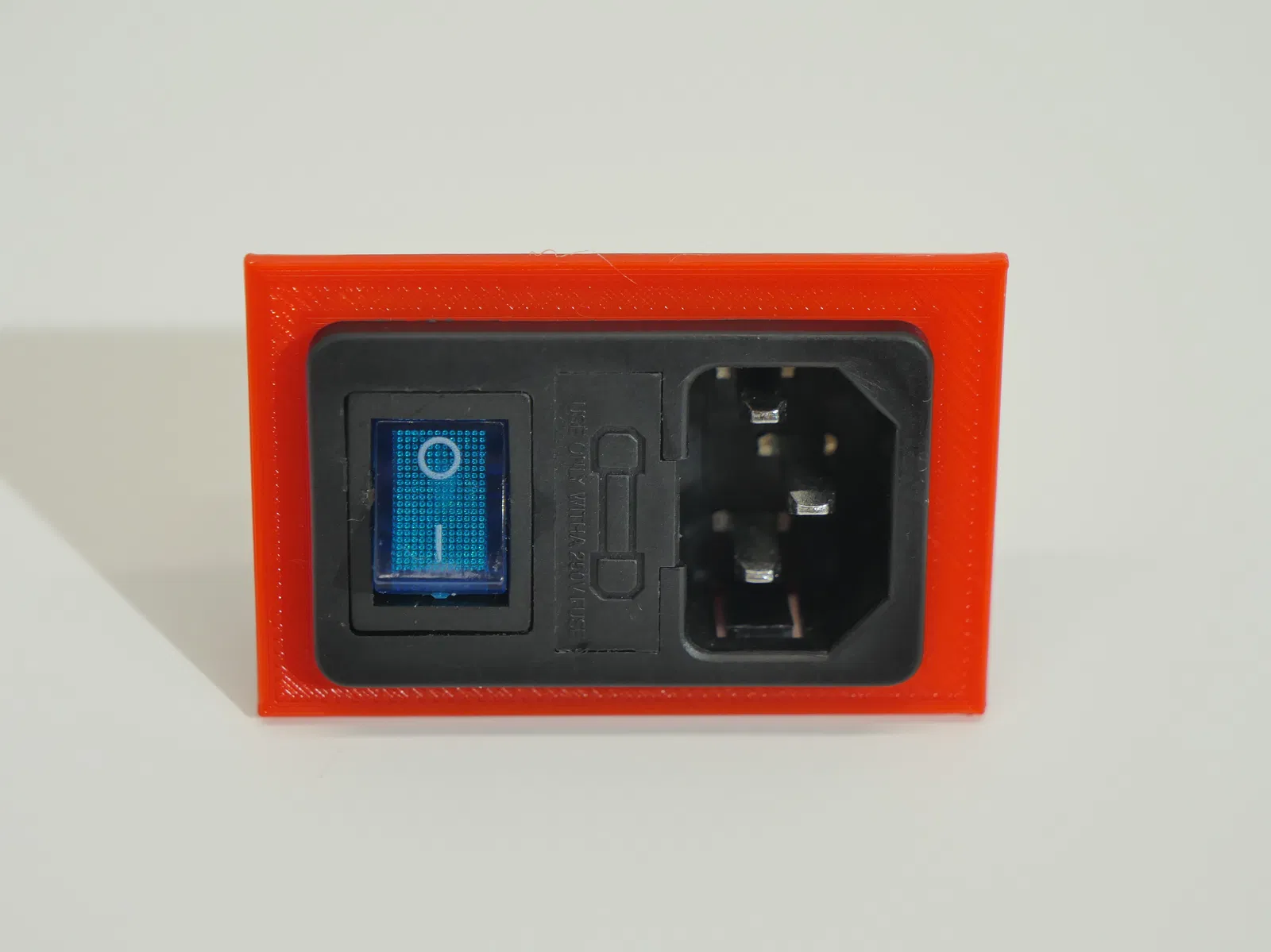

Model này bao gồm loại không có khía (hình chữ nhật) và loại có khía (có một rãnh để chỉ lắp socket theo một chiều).

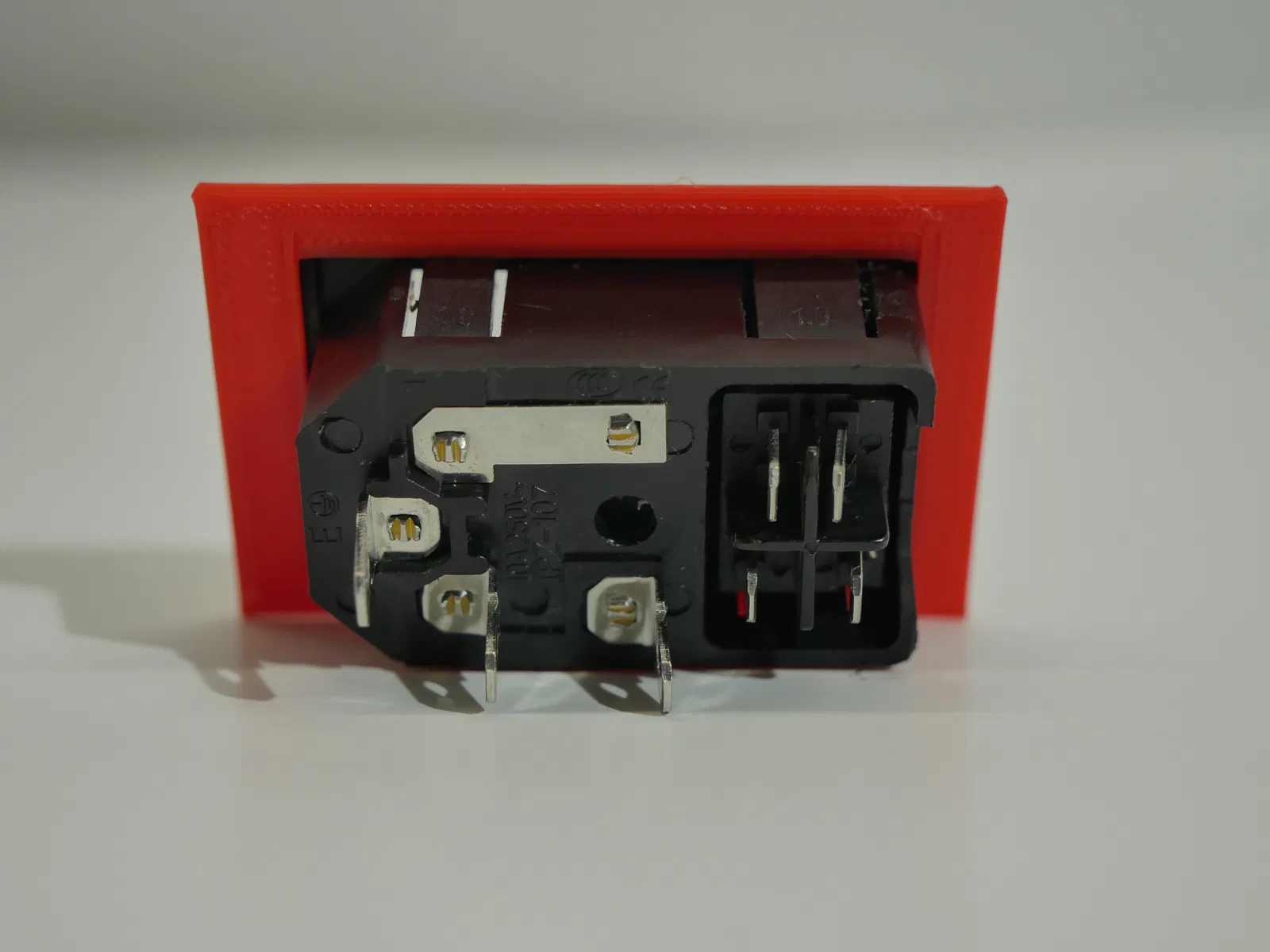

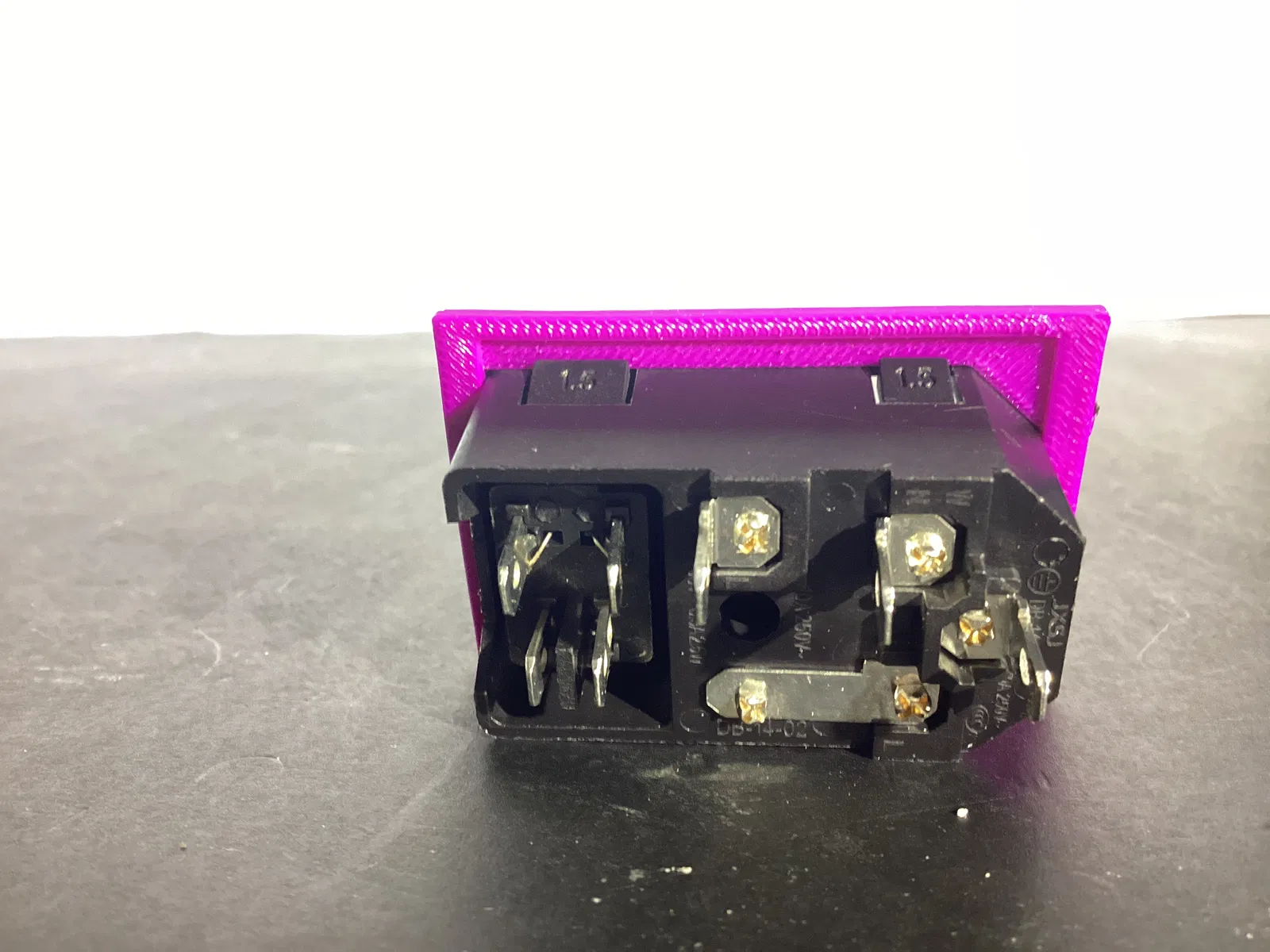

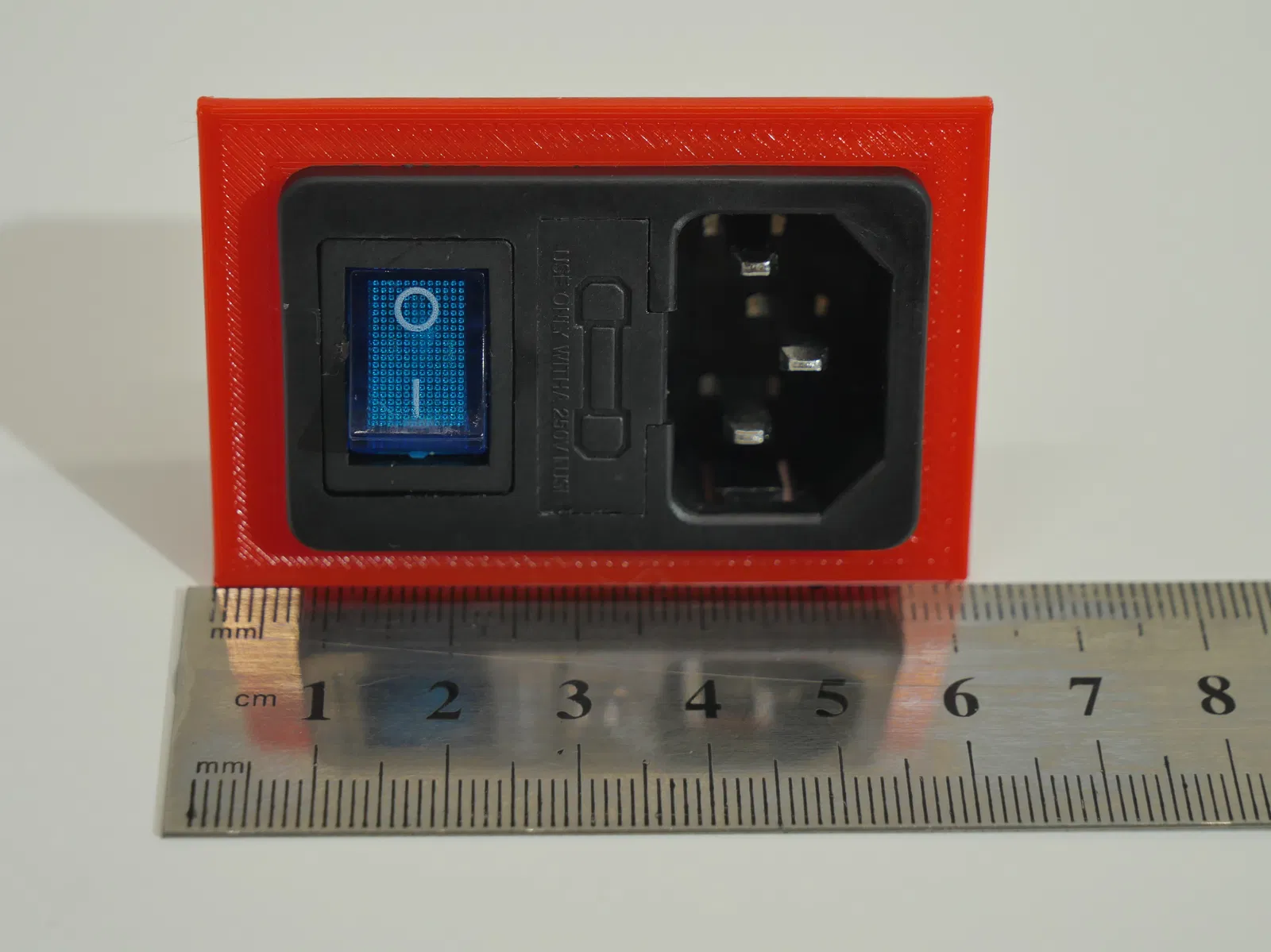

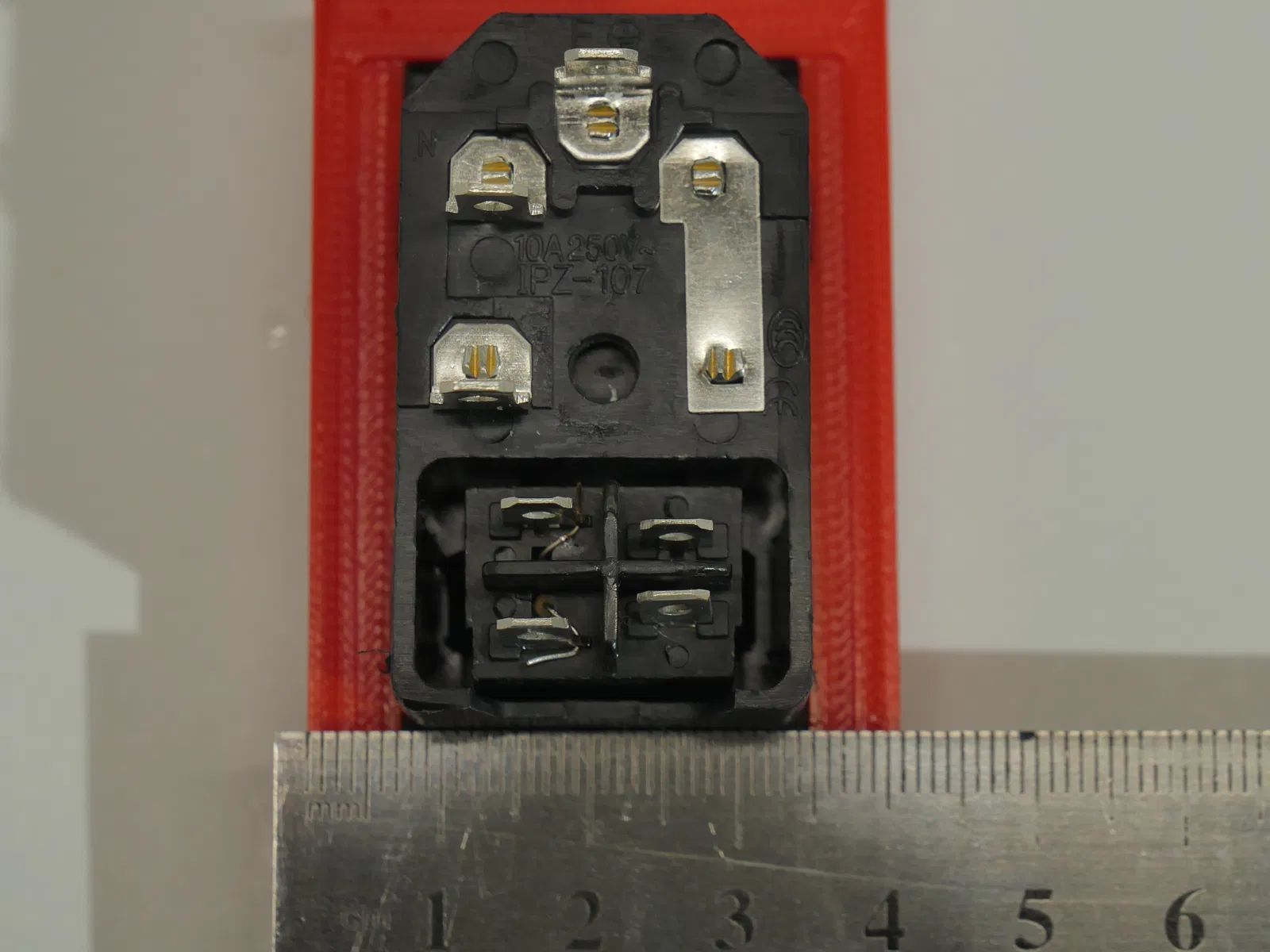

Tôi đã loại bỏ hết các đoạn code không liên quan trực tiếp đến việc gắn IEC, sau đó in thử vài lần cho đến khi socket vừa khít vào bộ phận mẫu.

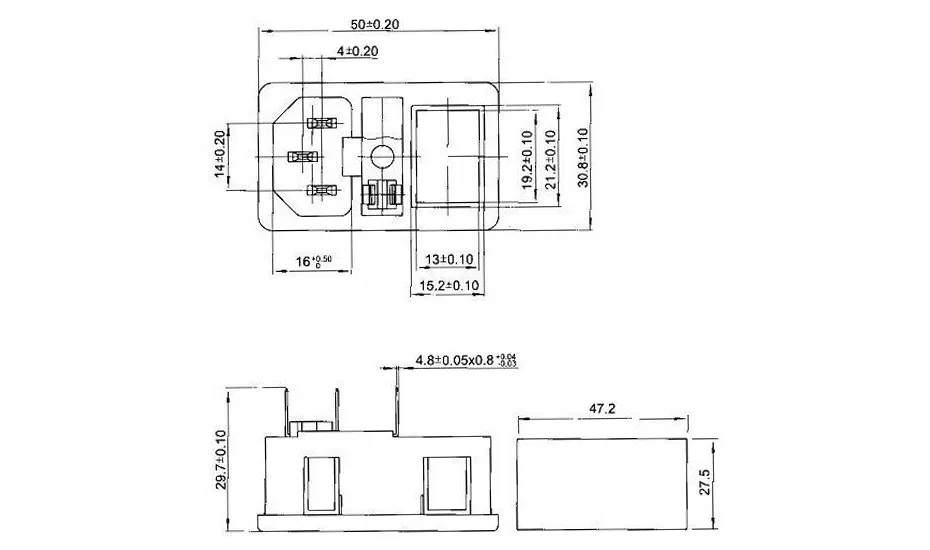

Độ dày của vách ngăn giữa lẫy socket và mặt trước là 0.8mm (loại không khía) và 1mm (loại có khía). Độ dày này có thể tùy chỉnh, trước tiên bạn nên đo trên socket của mình bằng thước kẹp.
Thiết kế này không dùng độc lập – nó là hình dạng của lỗ khoét trên các thiết kế OpenSCAD khác.
Thông số in
- Định dạng
- gcodescadstl
- Số file mô hình
- 6
- Tổng dung lượng
- 220,8 KB
- File lớn nhất
- 191,6 KB
