Đế đựng bộ cọ Nolzur's Marvelous Brush Set của Army Painter (không cần MMU)

Cái đế này fit ngon lành với Bộ cọ Nolzur's Marvelous Brush Set của Army Painter (như trong hình, đúng là vậy luôn đó!) và có thể in được bằng máy in có hoặc không có bộ phận in đa vật liệu, ví dụ như Prusa MMU, E3D ToolXChanger sắp tới, Mosaic Palette, Chameleon, v.v. — hoặc sử dụng kỹ thuật “Virtual Tool”, kỹ thuật này thêm G-code đổi màu làm “Tool Change G-code”.

Cái này cũng là một ví dụ về Đế đựng chai sơn OpenSCAD của mình dùng cho mục đích khác ngoài chai sơn.

Với các tấm bên, bạn có thể đơn giản sử dụng cách đổi màu theo trục Z truyền thống. Tấm phía sau có logo nổi và logo chìm, bạn có thể in bằng máy đa vật liệu hoặc sử dụng kỹ thuật Print-On-Print kết hợp đổi màu theo trục Z. Có các phiên bản với logo “hướng lên” hoặc “hướng xuống” cho mỗi bên, nên bạn có thể tùy chỉnh theo ý thích.

Lưu ý là cọ khô (drybrush) dày hơn, và nó được đặt ở vị trí ngoài cùng bên phải của đế. Bạn có thể lật tấm đế dưới và tấm đế trên theo trục X, hoặc xoay tấm đế trên 180 độ theo trục Y, nếu muốn đặt nó ở bên trái. Mình thì thích nó ở bên phải hơn, vì lúc đó có thể sắp xếp cọ theo quy trình basecoat-detail-drybrush-(detail).

Sử dụng kỹ thuật Print-On-Print

Kỹ thuật này do Devin Montes từ kênh YouTube MakeAnything sáng tạo ra là một cách đơn giản và rất hiệu quả để thêm hai hoặc nhiều màu sắc vào các lớp nền của bạn. Sử dụng chiều cao lớp là 0.2 mm và các file trong thư mục “Back panel - POP”.

Bắt đầu bằng cách in phần logo chèn vào, sau đó loại bỏ skirt và purging line. Đổi sợi filament, làm nóng đầu phun và để nó “nhỏ giọt” một lúc, cho đến khi bạn không thấy filament nào chảy ra nữa, và loại bỏ filament đang nhỏ giọt khỏi đầu phun, để đầu phun sạch sẽ. Sau đó in tấm nền phía sau, và nhớ thêm lệnh đổi màu theo trục Z cho logo nổi.

Lệnh z-hop lớn hơn 0.4 mm có thể giúp bạn tránh việc đầu phun để lại các vết lem trên phần đã in trước đó. Tuy nhiên, khoảnh khắc “nguy hiểm” nhất là khi máy in thực hiện cân bàn — đó là lý do tại sao bạn nên làm nóng máy và để filament “nhỏ giọt” rồi loại bỏ nó trước khi bắt đầu in phần tấm nền lớn.

Sử dụng in đa màu / kỹ thuật Virtual Tool

Thông thường, các slicer không cho phép kết hợp in nhiều màu theo từng bộ phận và đổi màu theo trục Z, nên tấm nền phía sau được chia thành ba phần: phần chèn nền, tấm nền chính phía sau (với phần chèn được khoét rỗng), và logo nổi. Những thứ này nằm trong thư mục “Back panel - Multipart”. Phần chèn và logo có các cạnh vát tự định tâm, không in được, giúp bạn dễ dàng đặt chúng vào tấm nền chính; chỉ cần đặt tọa độ cho tất cả các đối tượng giống nhau là xong (hoặc đặt phần chèn ở tọa độ 0, 0 X, Y nếu bạn sử dụng định vị “Object Coordinate”).

Mình cũng thêm file PrusaSlicer .3mf làm tài liệu tham khảo với đối tượng nhiều bộ phận sử dụng kỹ thuật Virtual Tool cho máy Mk3S của mình với đầu phun 0.6 mm.

Lắp ráp đế

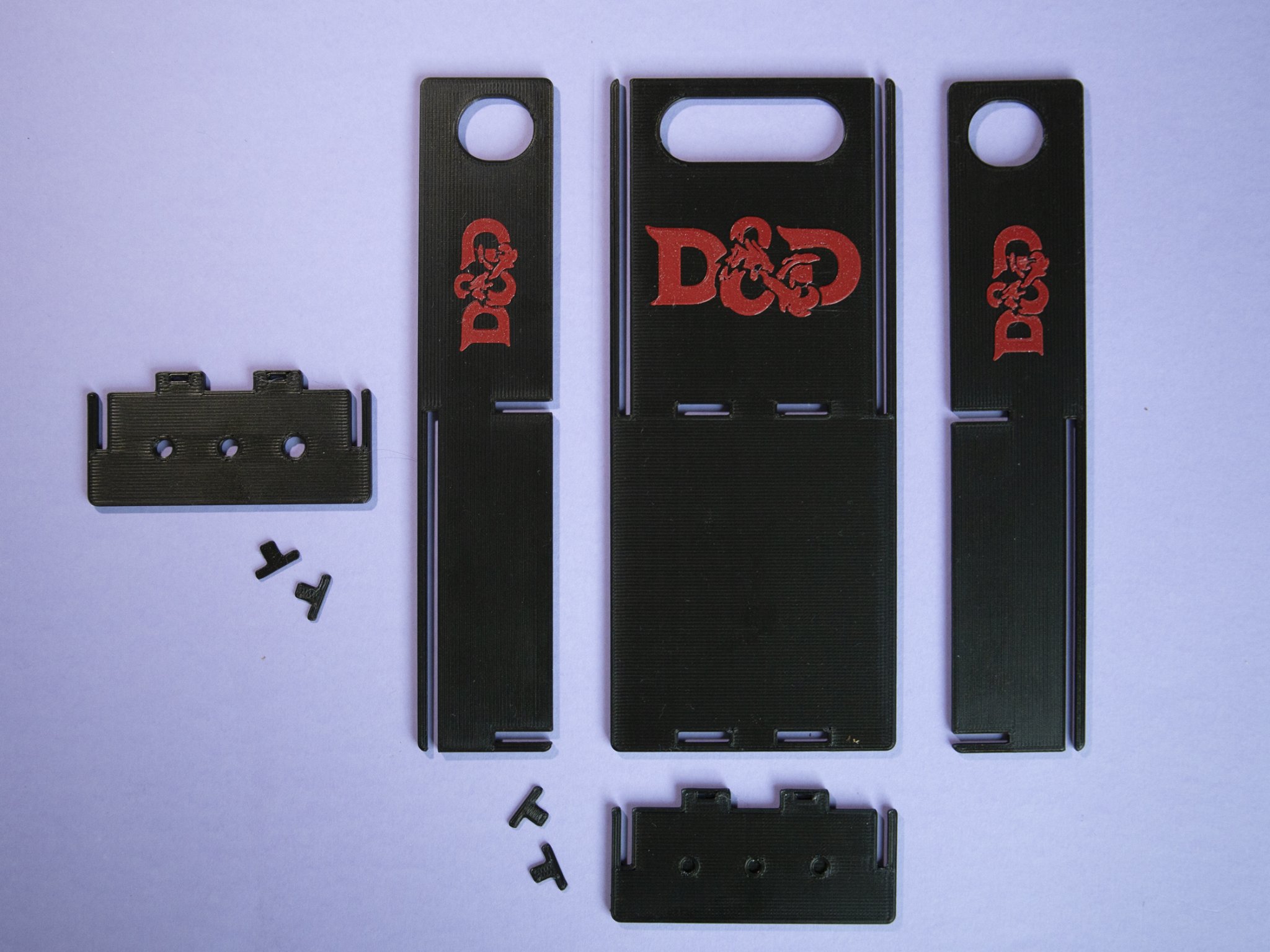

Đầu tiên trượt các tấm bên vào tấm nền phía sau — tốt nhất là có logo hướng ra ngoài.

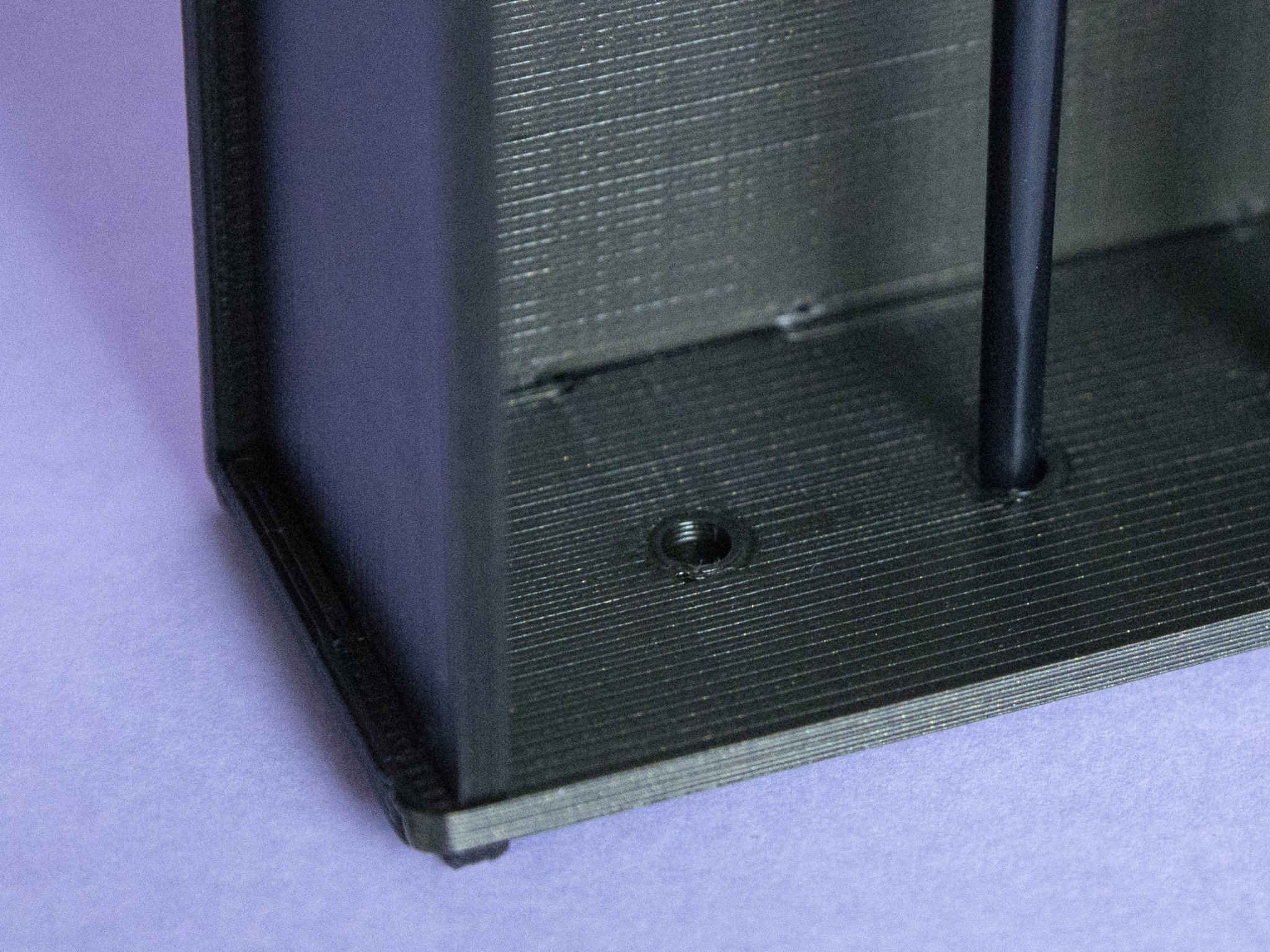

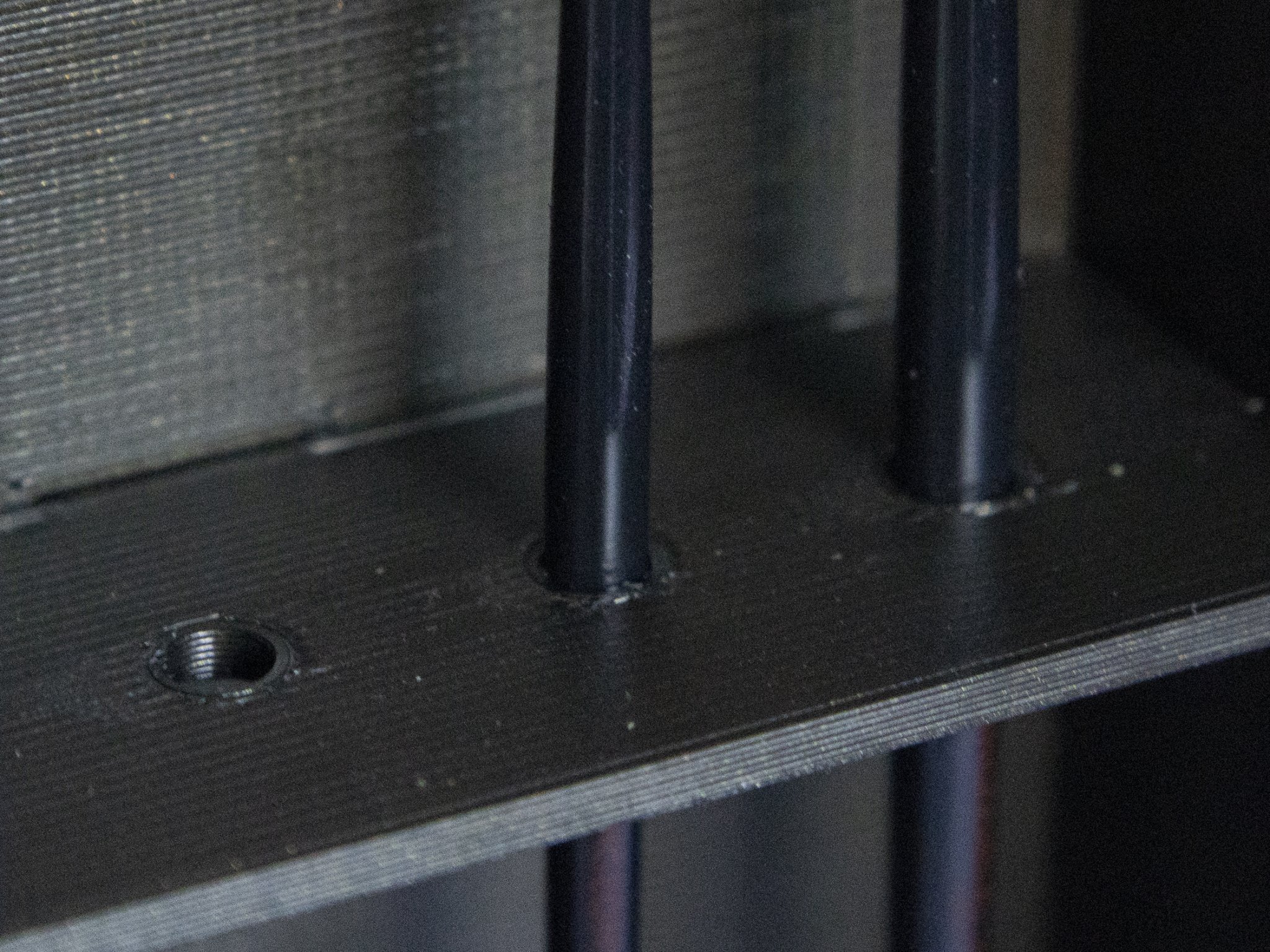

Sau đó, lắp các khay trên và khay dưới. Đảm bảo bạn đã căn chỉnh lỗ lớn trên khay trên và khay dưới (mặc dù đầu cọ khô cũng có thể vừa với các lỗ nhỏ hơn ở khay dưới… mình nghĩ vậy).

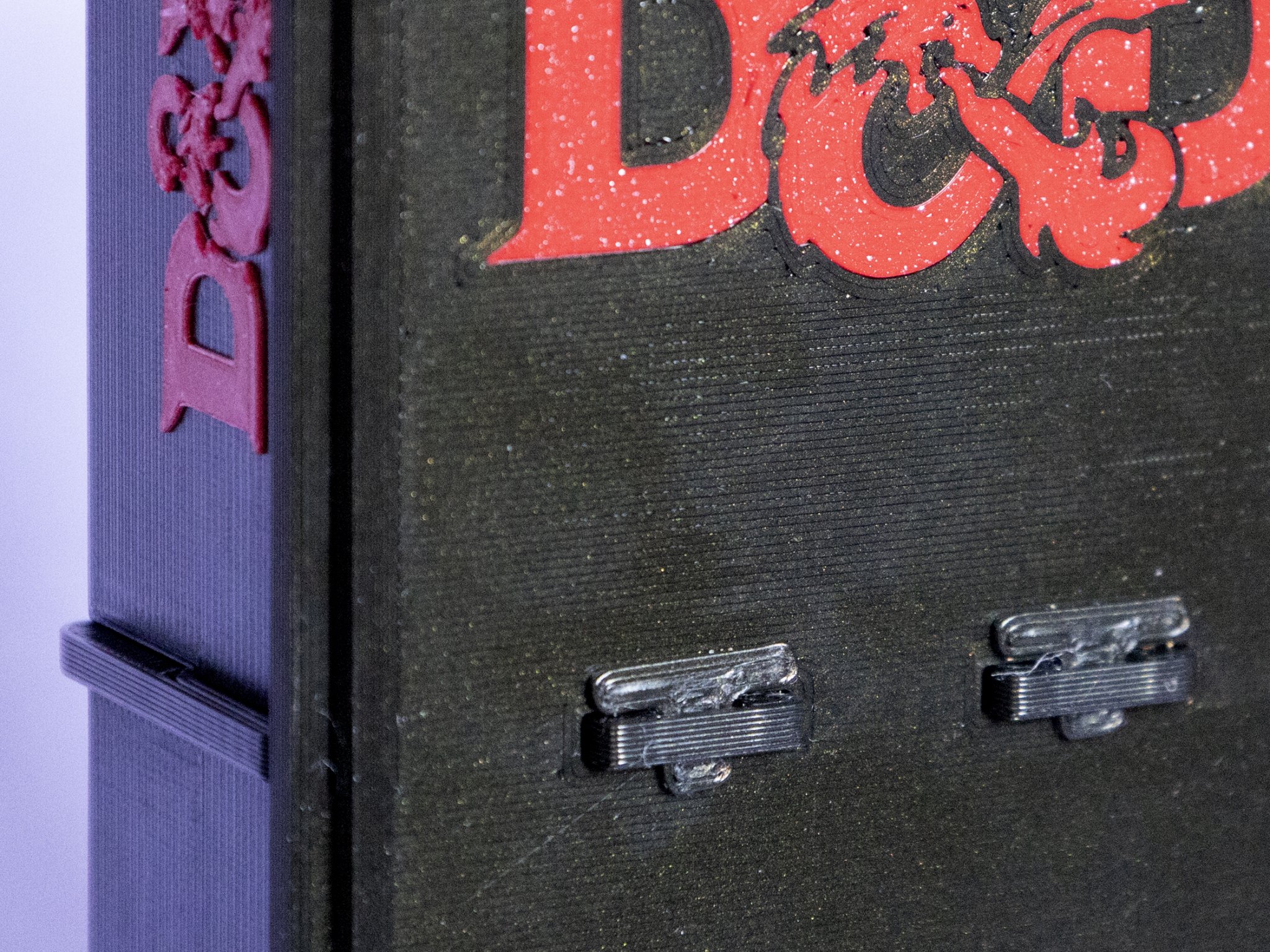

Cuối cùng, cố định các khay bằng các chốt khóa. Những chốt này rất dễ bị mất khi lấy bản in ra khỏi bàn hoặc khi lắp ráp, nên tốt nhất là nên in thêm vài cái dự phòng.

Bạn có thể thấy dễ dàng hơn nếu lắp ráp trước, sau đó cố định một khay rồi làm tương tự với khay còn lại.

Vậy là xong! Chúc bạn vẽ vui vẻ!
