Giá đỡ chai sơn - Tùy chỉnh OpenSCAD

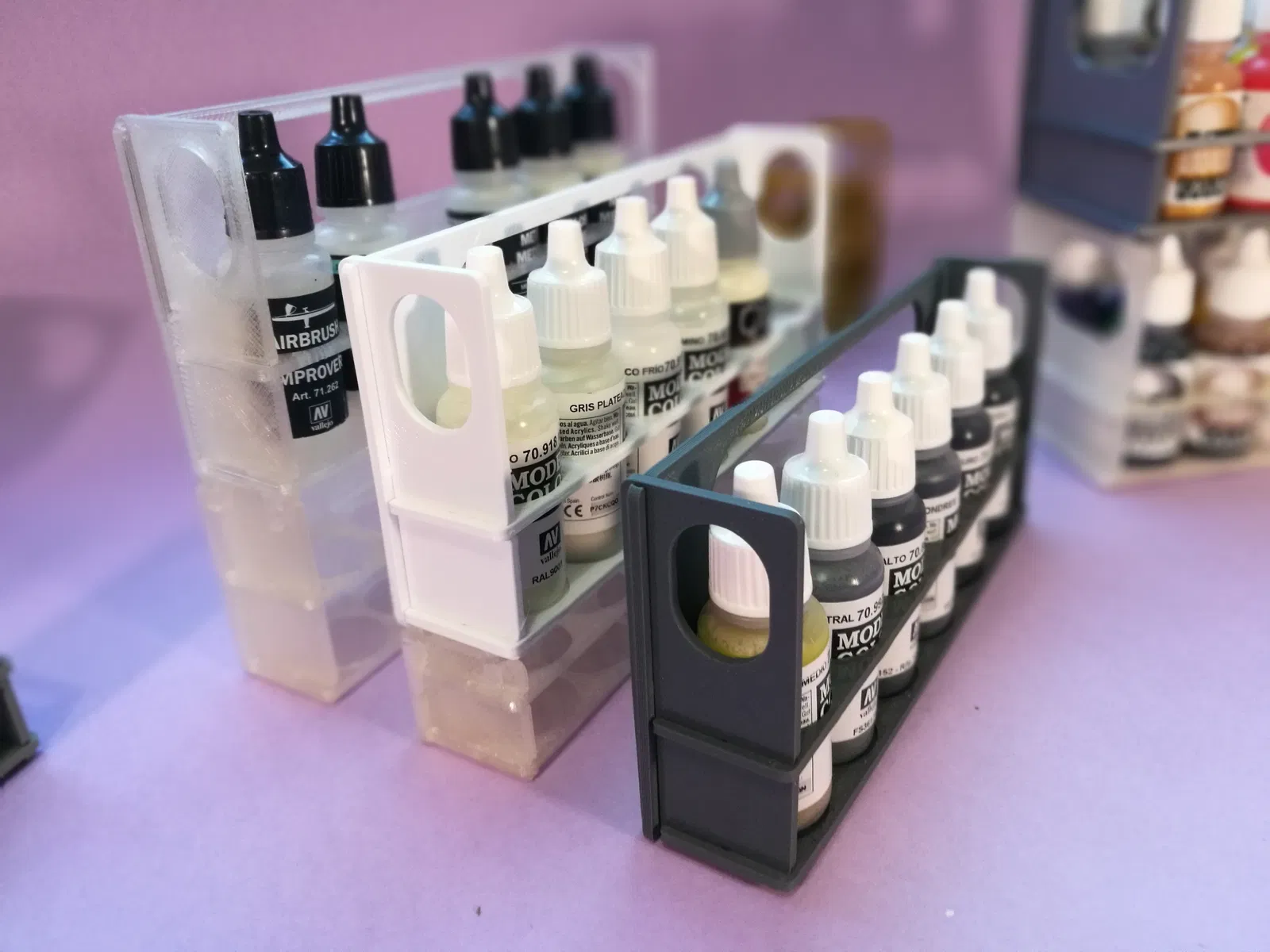

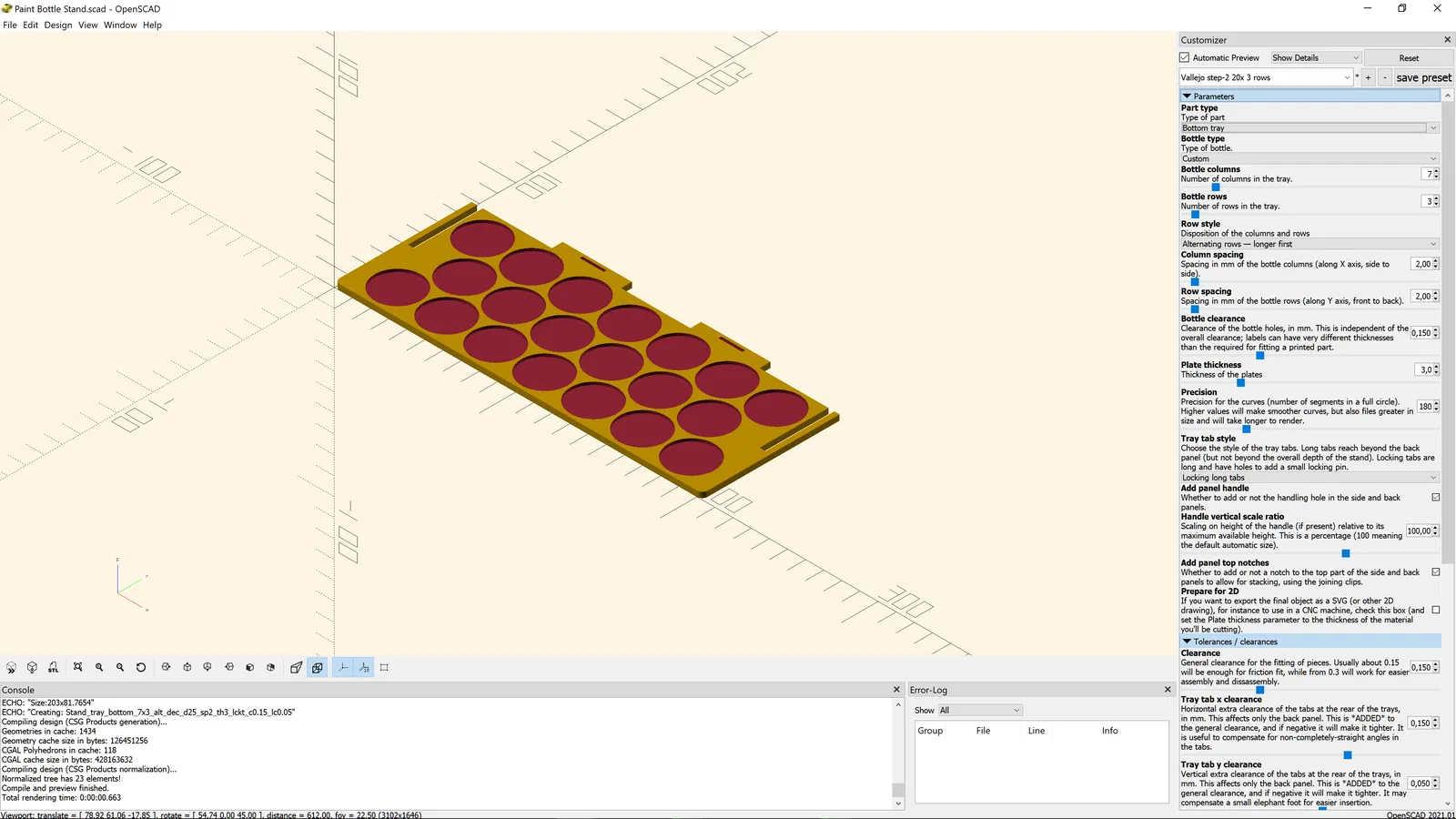

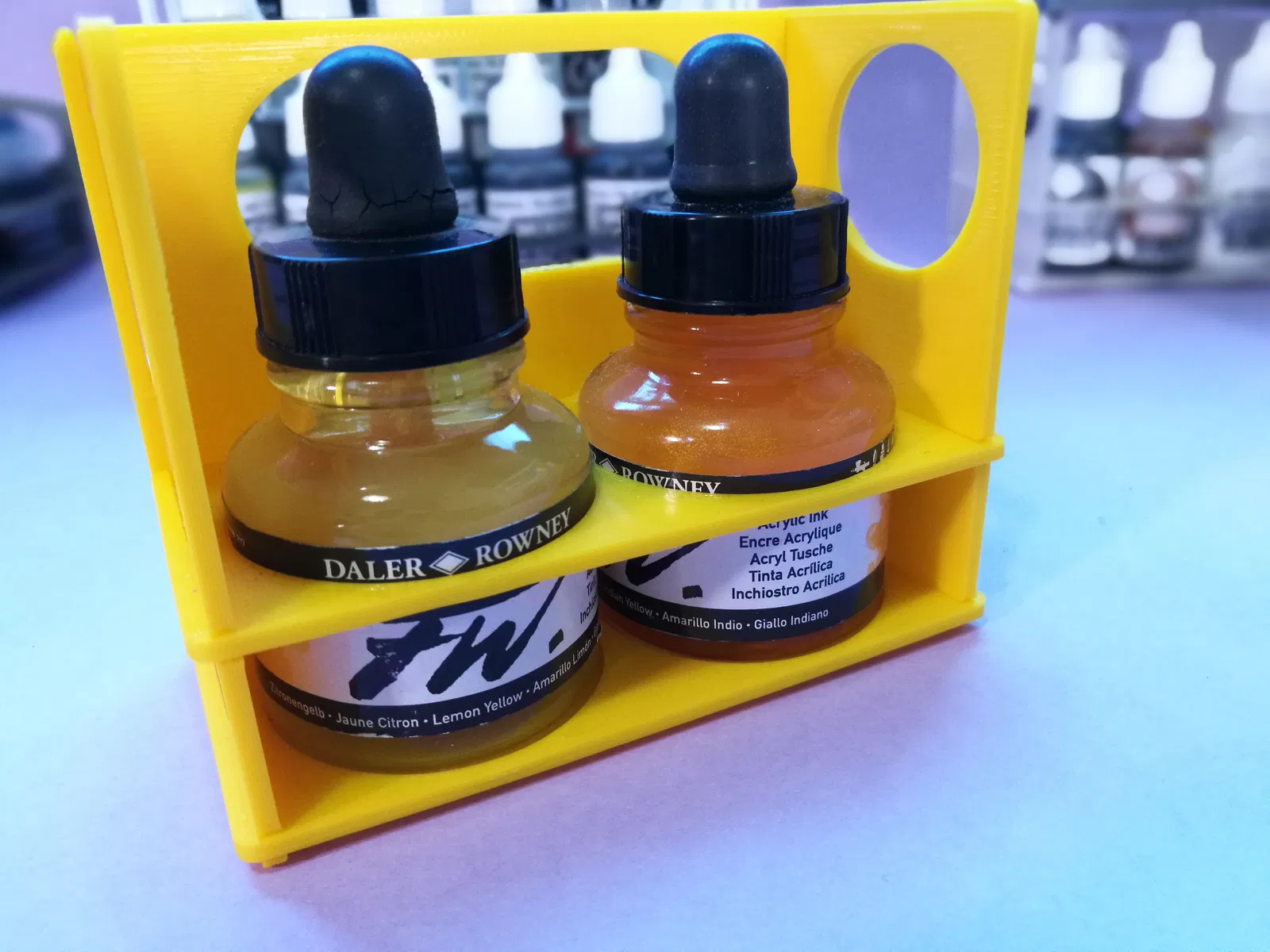

Đây là một trình tạo OpenSCAD cho giá đỡ chai sơn, cùng với rất nhiều tệp STL được tạo sẵn để in. Nó thân thiện với trình tùy chỉnh, vì vậy bạn không cần biết hay sửa bất kỳ mã nào để tạo mô hình của riêng mình; xem PDF "Sử dụng trình tùy chỉnh OpenSCAD" trong phần "Các tệp khác" để biết thêm thông tin.

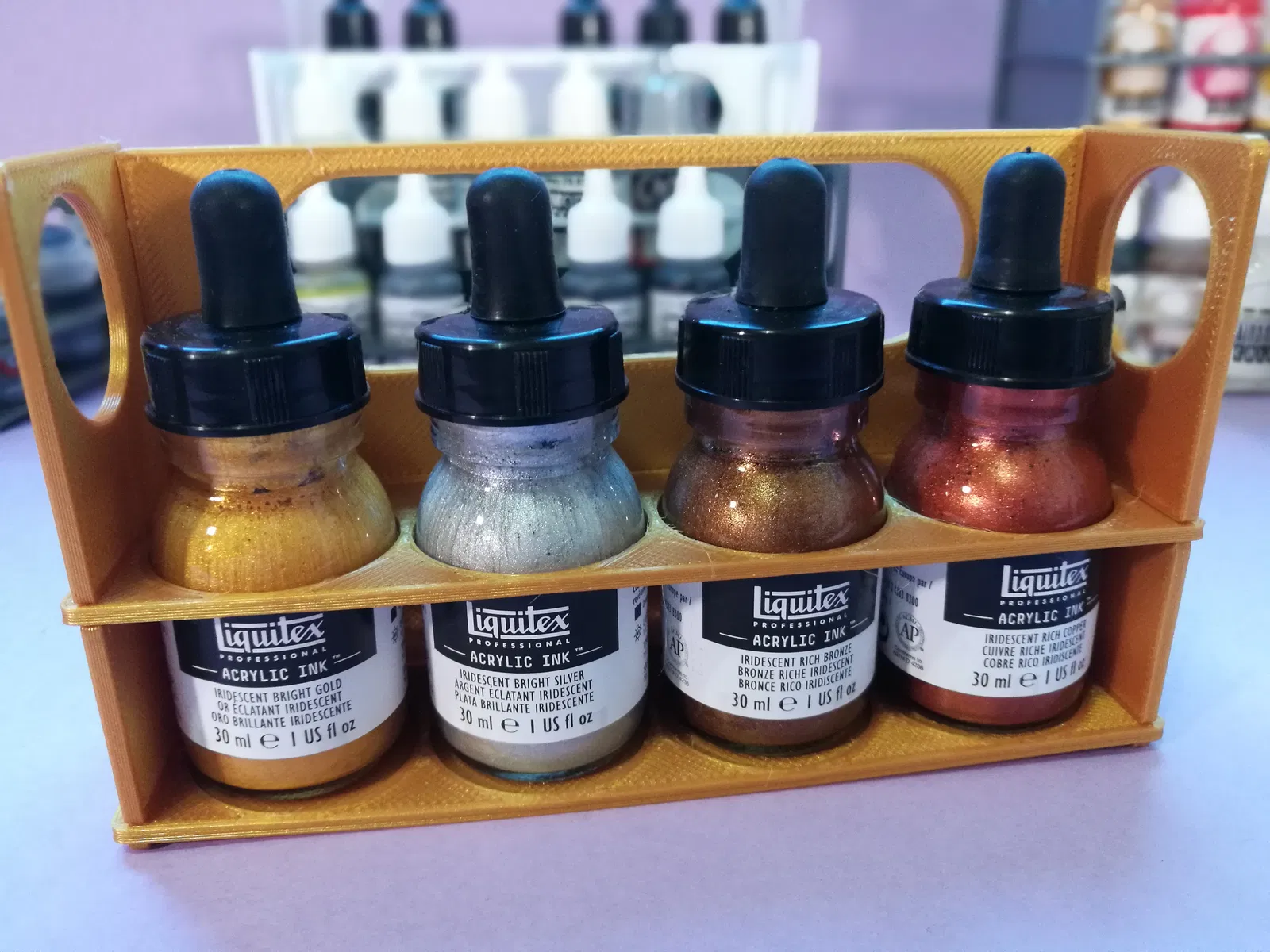

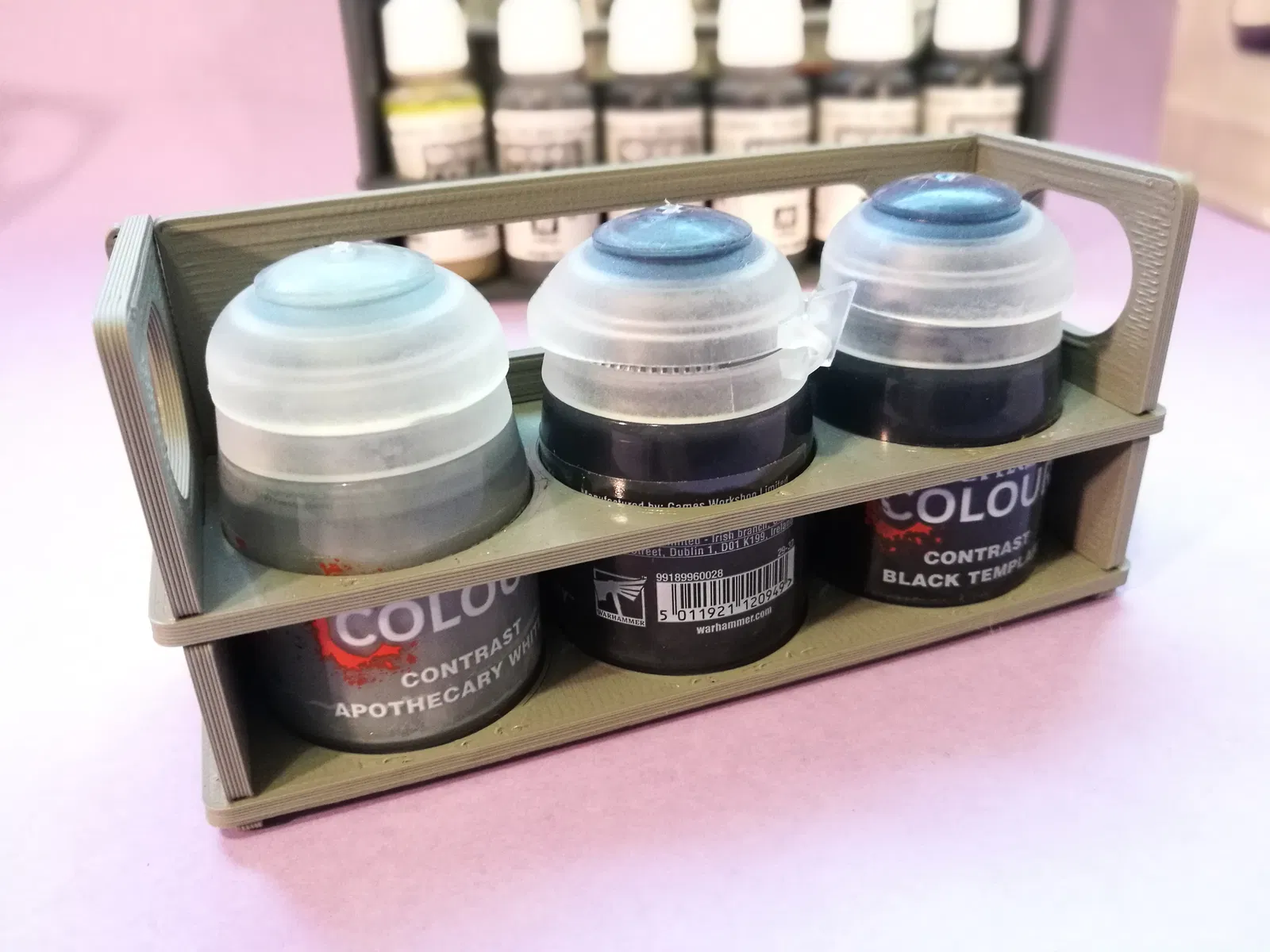

Mô hình OpenSCAD này cho phép đặt bao nhiêu hàng, cột và kích thước chai tùy thích vừa với bàn in của bạn, và có rất nhiều giá trị chai có sẵn để bạn không cần phải đo lường chúng — nhưng bạn có thể nhập kích thước chai tùy chỉnh của riêng mình!

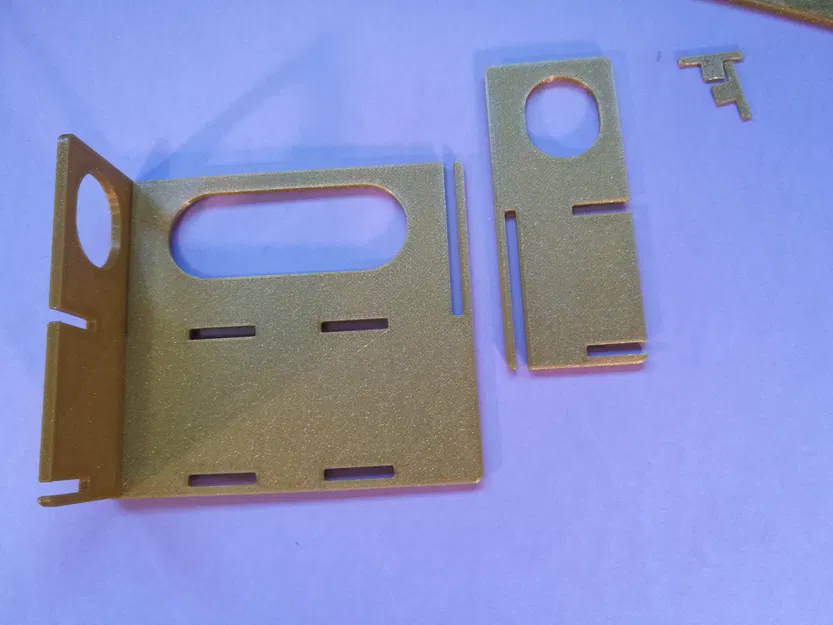

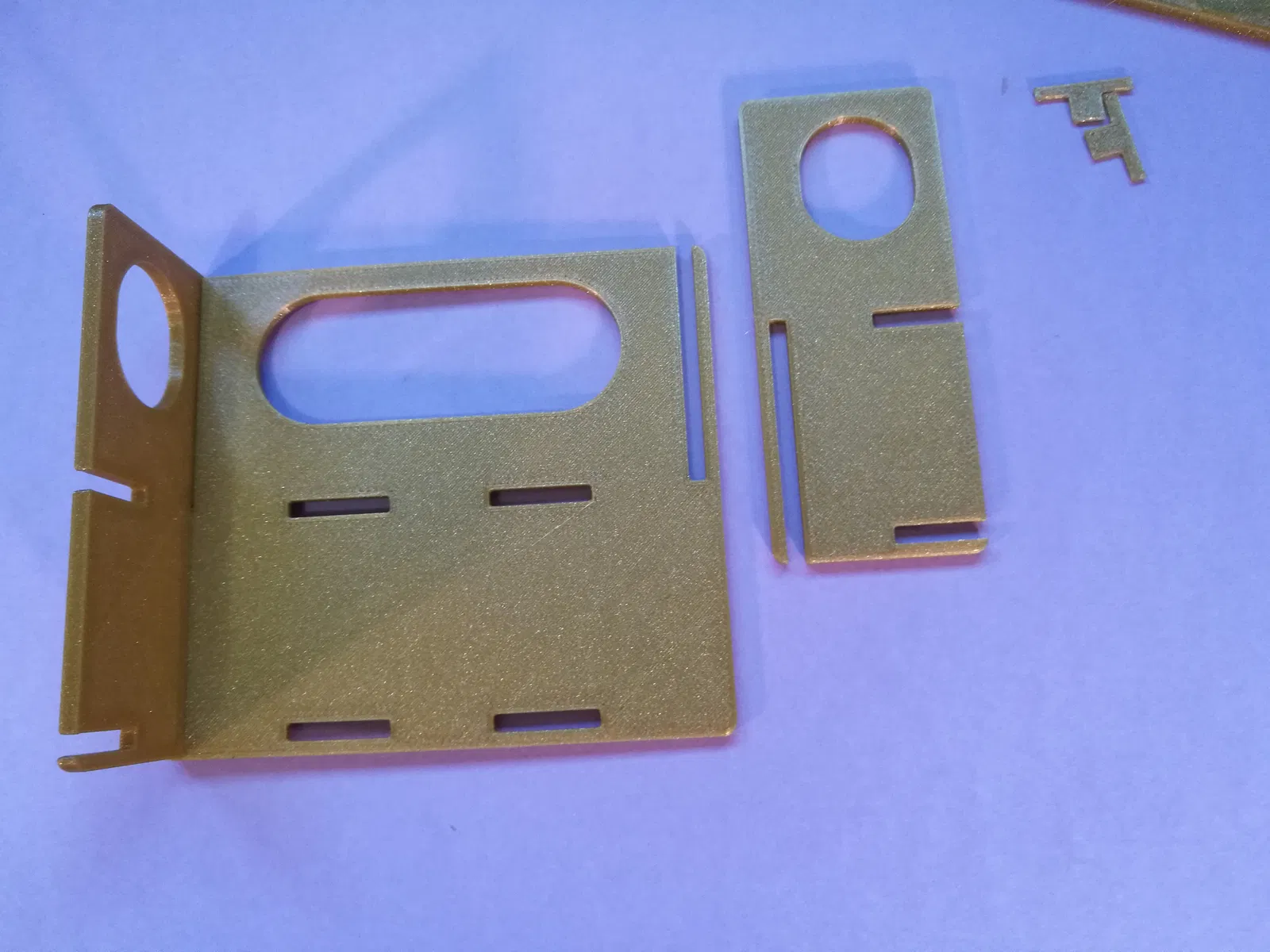

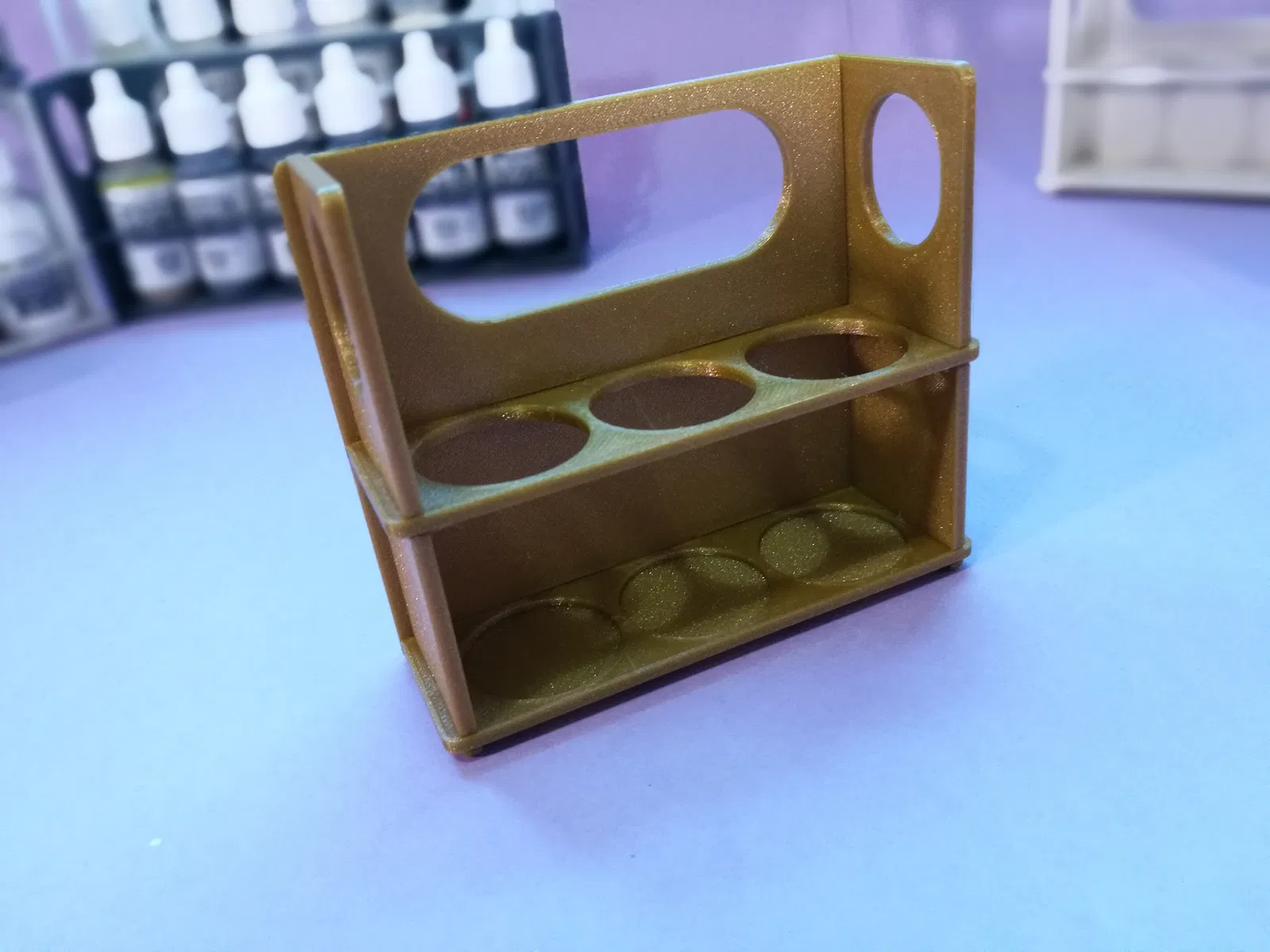

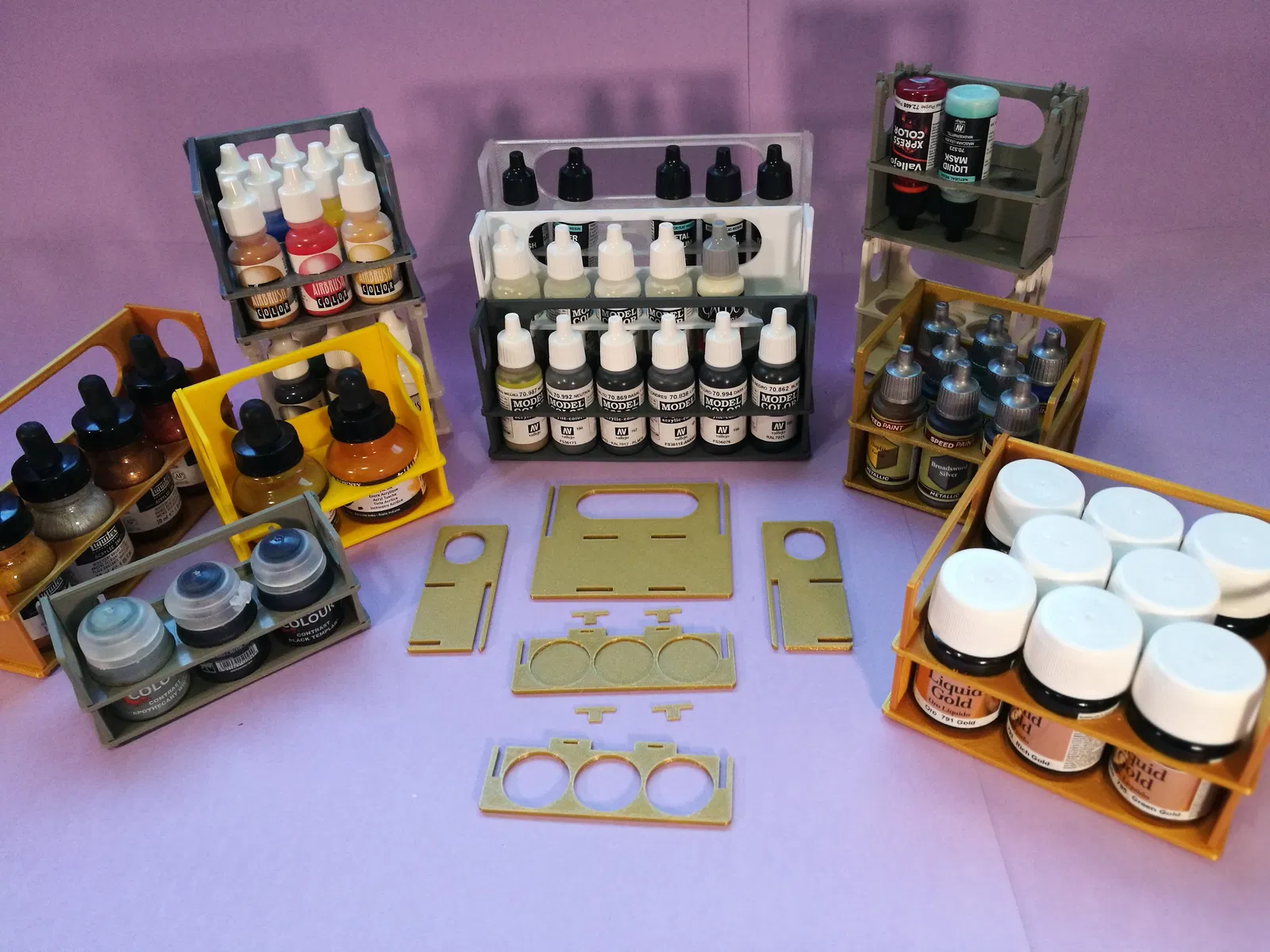

Nó có năm phần chính: khay dưới (với các lỗ mù định vị), khay trên, hai bên (bằng nhau) và mặt sau, cộng với các chốt để khóa các khay vào vị trí. Nó dễ dàng lắp ráp và tháo rời, và chiếm rất ít không gian lưu trữ khi tháo rời.

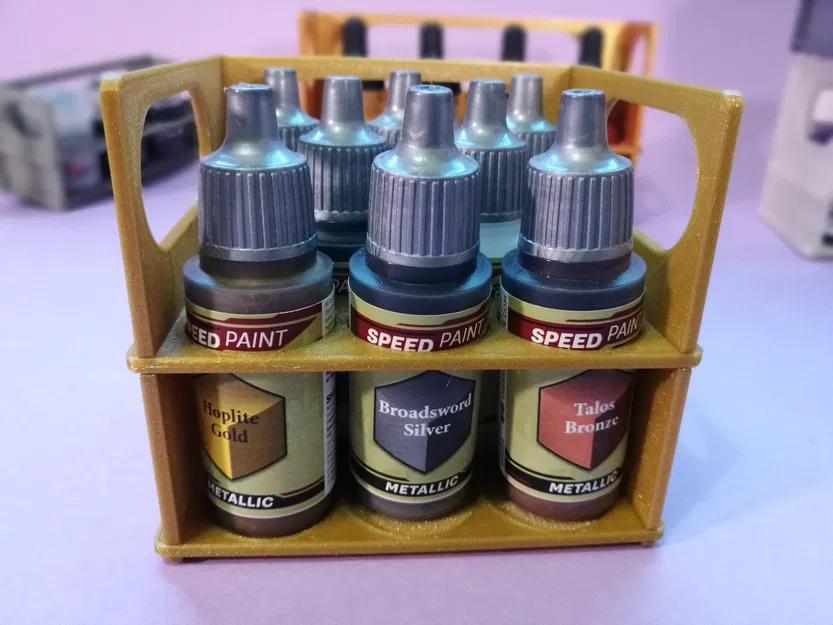

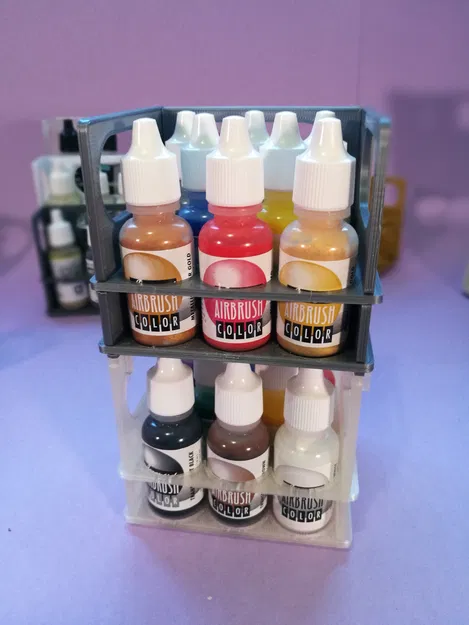

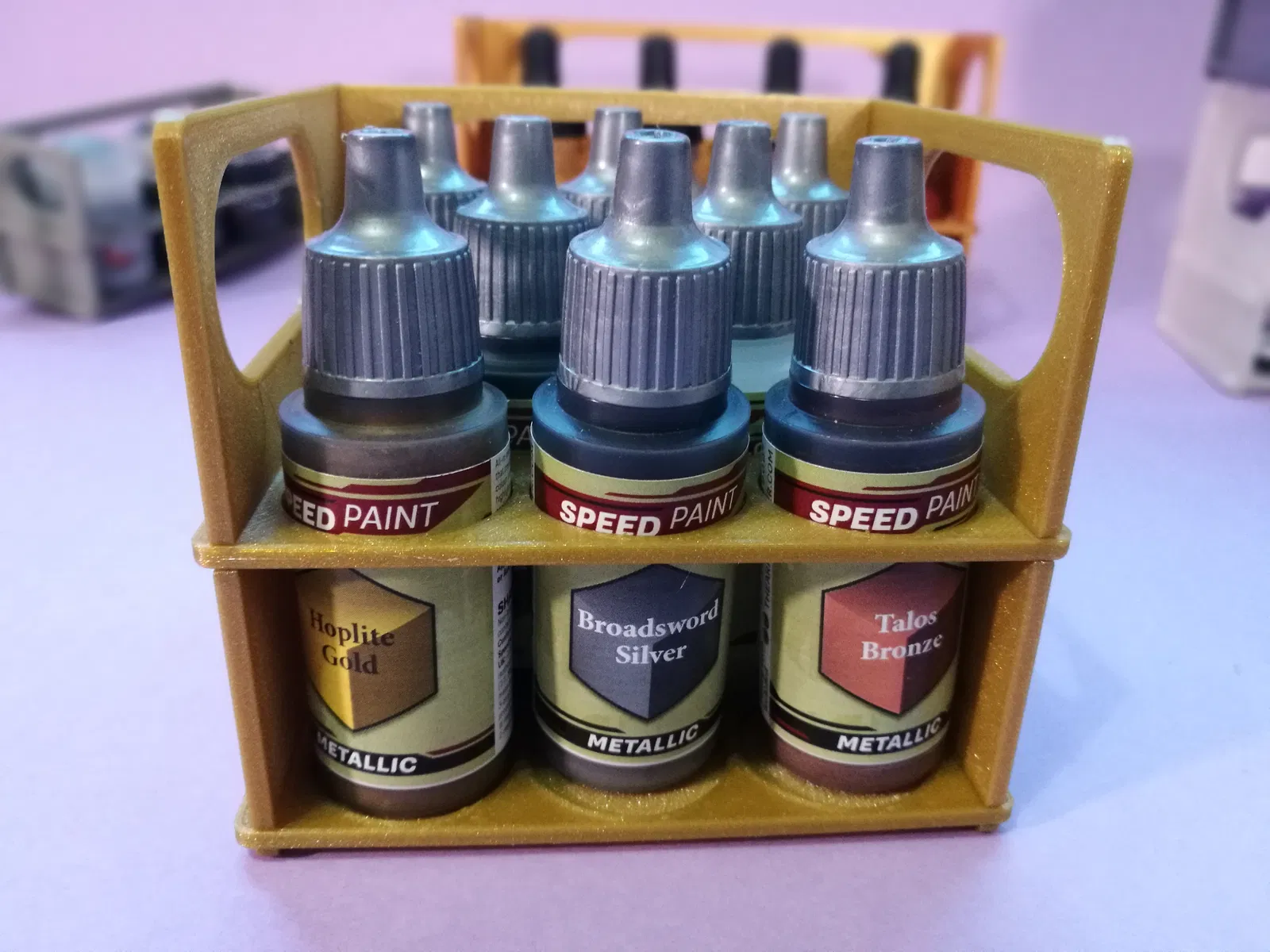

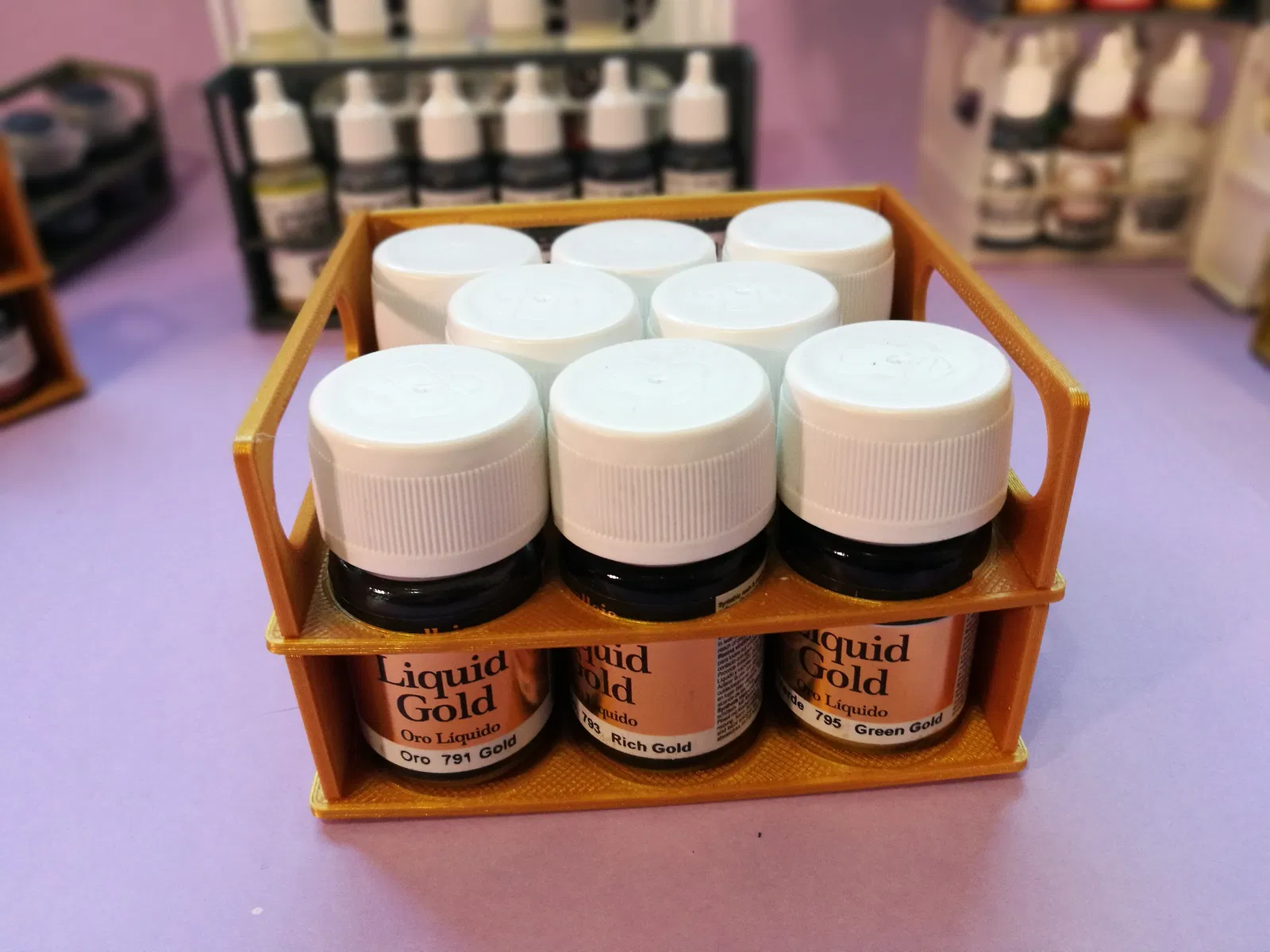

Có rất nhiều tùy chọn để bạn tạo chính xác những gì mình muốn, hoặc là giá đỡ chỉ giữ bằng khớp nối (có thể bỏ qua các chốt khóa, dễ bị mất), hoặc giá đỡ dán keo. Sử dụng các tấm bên và mặt sau có rãnh nếu bạn muốn xếp chồng chúng để lưu trữ hoặc tiết kiệm không gian. Bằng cách điều chỉnh chiều cao chai, bạn cũng có thể tạo các hàng giá đỡ "bậc thang", như trong hình.

Trong phần "Các tệp khác", bạn cũng sẽ tìm thấy một tệp .json với các cài đặt sẵn cho tệp OpenSCAD. Chỉ cần đặt tệp .json vào cùng thư mục với tệp .scad, và chúng sẵn sàng để sử dụng!

In

Mô hình này cực kỳ dễ in. Bạn có thể sử dụng chiều cao lớp cao, chỉ cần tính đến chiều cao của các bộ phận; các chốt khóa có thể có chiều cao "lạ", nhưng không sao nếu chúng được in hơi ngắn hơn một chút (như 0,05 hoặc thậm chí 0,1). Chiều cao lớp thích ứng hoạt động tuyệt vời.

Bạn có thể phản chiếu theo chiều ngang trên phần mềm cắt lớp (slicer) một trong các tấm bên nếu bạn đang sử dụng bàn in có vân, theo cách này, bạn sẽ có cùng một bề mặt hoàn thiện ở cả hai mặt.

Điều duy nhất có thể gây khó khăn cho bạn là "chân voi" (elephant foot), vì nó có thể làm hỏng khoảng hở ở lớp đầu tiên. Các mô hình này dự định được in bằng đầu phun 0,4mm hoặc nhỏ hơn; bạn có thể sử dụng đầu phun 0,6mm trở lên, nhưng có thể bạn sẽ cần cắt bớt một chút một số lỗ (cụ thể là các lỗ chốt trên tấm mặt sau và có thể là các lỗ khóa trên các tab của khay); bạn có thể sử dụng dao thủ công hoặc dũa, hoặc chỉ cần lắp và tháo các bộ phận nhiều lần để làm mịn một chút ba via.

Ngoài ra, bạn có thể kết xuất lại các mô hình bằng cách sử dụng cài đặt sẵn và khoảng hở cao hơn một chút cho khoảng hở theo trục x và có thể là trục y của tab khay (khoảng 0,05-0,15 cho x, 0 đến 0,05 cho y); hoặc bạn có thể để nguyên và sử dụng khớp nối để lắp ráp chắc chắn, có thể cần một chút lực.

Ủi (Ironing) có thể cải thiện vẻ ngoài của một số bộ phận — nhưng nếu sử dụng bàn in mịn, nó thực sự chỉ cần thiết cho khay dưới, là bộ phận không đối xứng duy nhất. Nếu không, bạn có thể lật bộ phận và để mặt mịn nhất hiển thị.

Các thay đổi màu sắc dựa trên trục Z rất dễ thực hiện và có thể mang lại vẻ ngoài đẹp mắt. Dù là giả gỗ ép, phối màu hay mã hóa kiểu điện trở, hiệu ứng đều có thể rất đẹp.

Lắp ráp

Trước khi lắp ráp, hãy kiểm tra độ khít của các bộ phận, đặc biệt là các khay so với mặt sau. Nếu cần, hãy sử dụng dao thủ công, dũa hoặc giấy nhám.

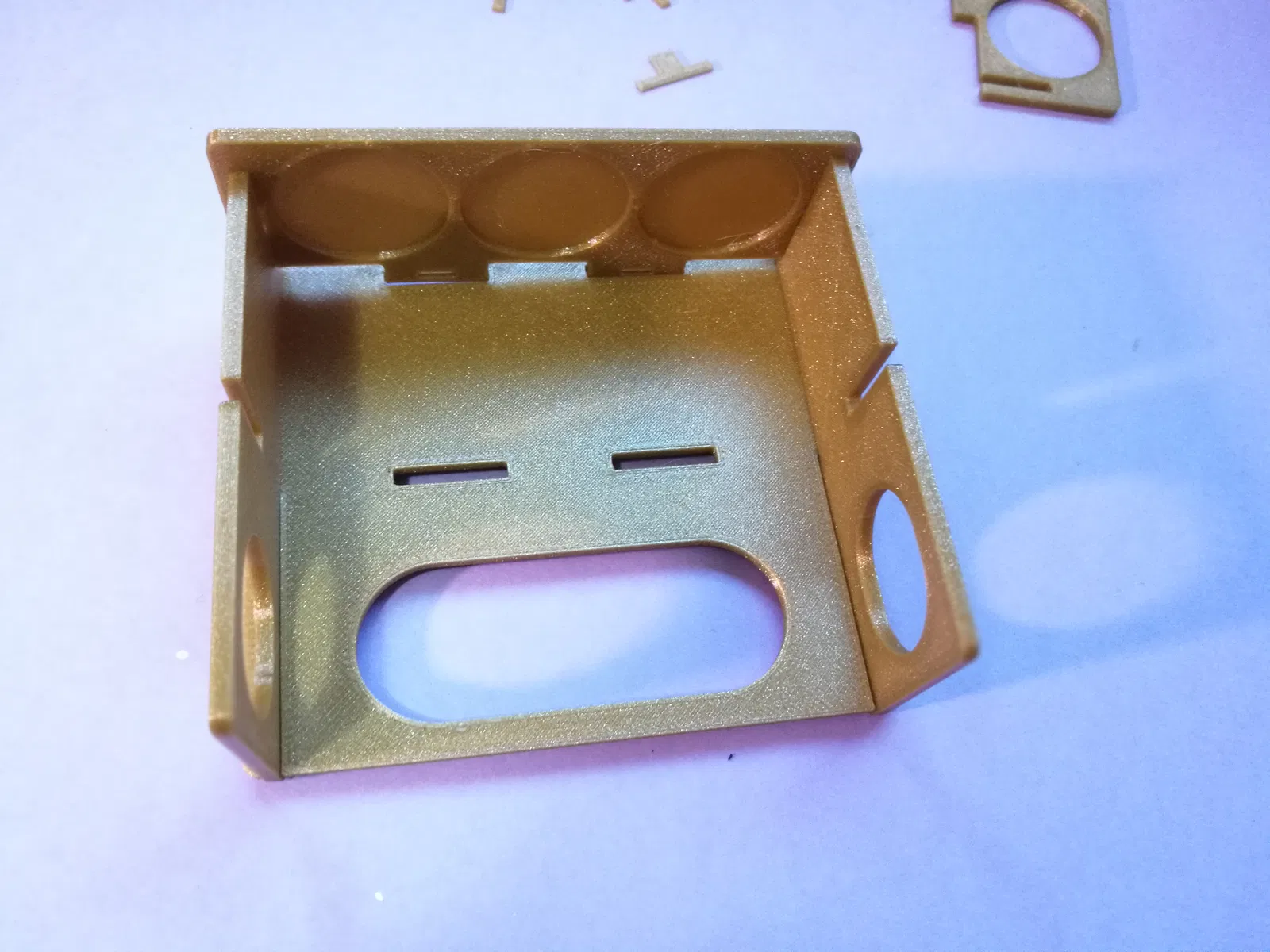

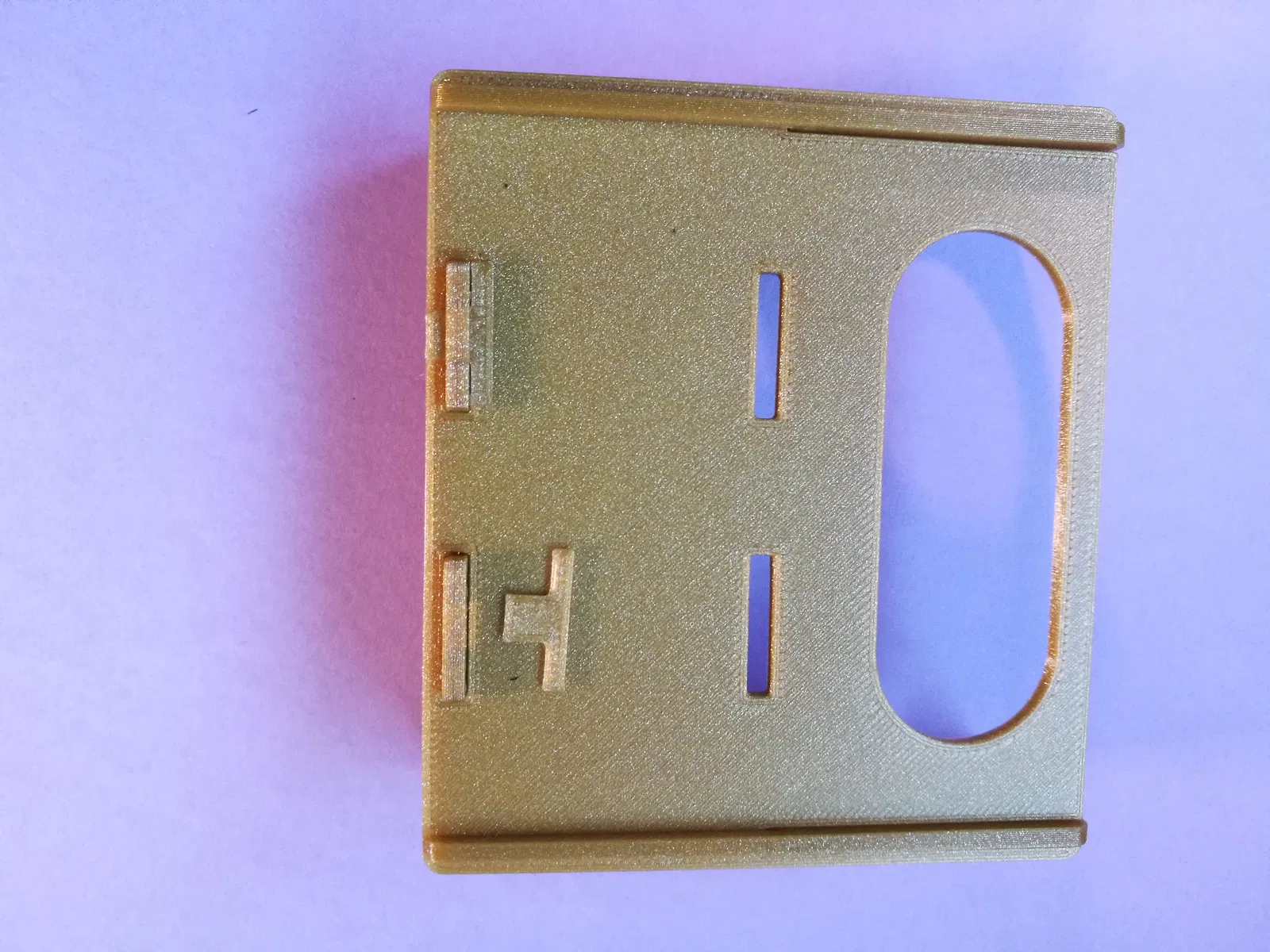

Việc lắp ráp khá trực quan. Bắt đầu bằng cách trượt các tấm bên vào mặt sau (từ đỉnh của mặt sau). Sau đó, căn chỉnh một trong các khay với các khe của tấm bên và mặt sau, rồi lắp nó vào. Tùy thuộc vào khoảng hở cuối cùng (phụ thuộc vào hiệu ứng chân voi, hiệu chỉnh sợi in, v.v.), bạn có thể cần dùng một chút lực để lắp khay vào, hoặc doa lỗ bằng dao thủ công ở phía bàn in.

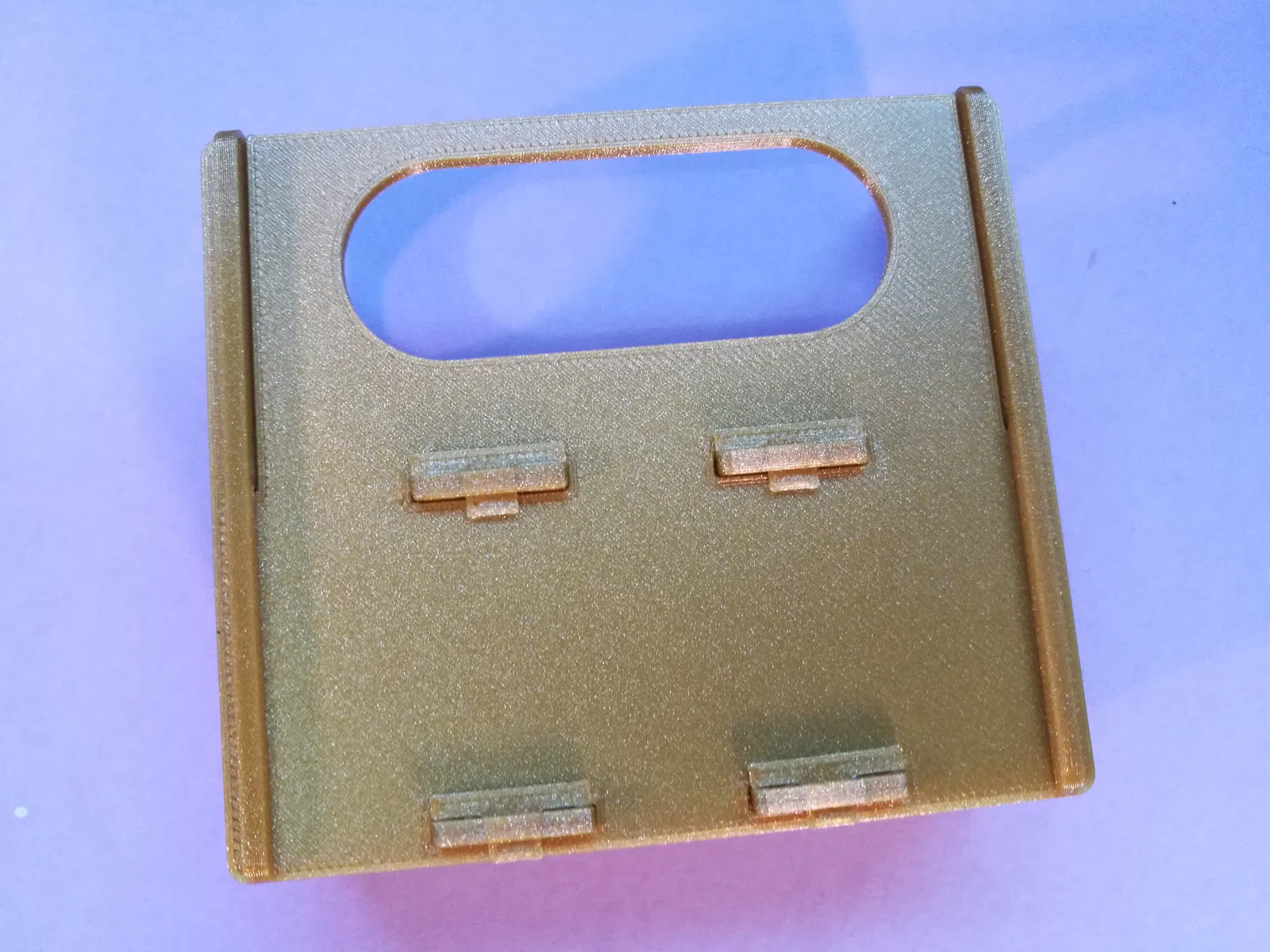

Nếu bạn gặp khó khăn khi lắp các chốt/tab khóa, vì chúng vào lỗ trong tab nhưng không đi hết, hãy ấn bên dưới tab khay trong khi bạn tác dụng lực lên chốt. Rất có thể là do góc của tab không hoàn toàn thẳng (có một độ cong nhẹ do đầu in) và/hoặc một chút giãn nở do đùn nhựa (die swell), ngăn khay hoàn toàn thẳng hàng với mặt sau, và/hoặc lớp trên cùng của chốt khóa không hoàn toàn đều (do các lần kéo lại có thể để lại một chút ba via nhỏ). Một lần nữa, việc làm sạch nhẹ nhàng bằng dao thủ công, dũa hoặc giấy nhám có thể mang lại hiệu quả tuyệt vời.

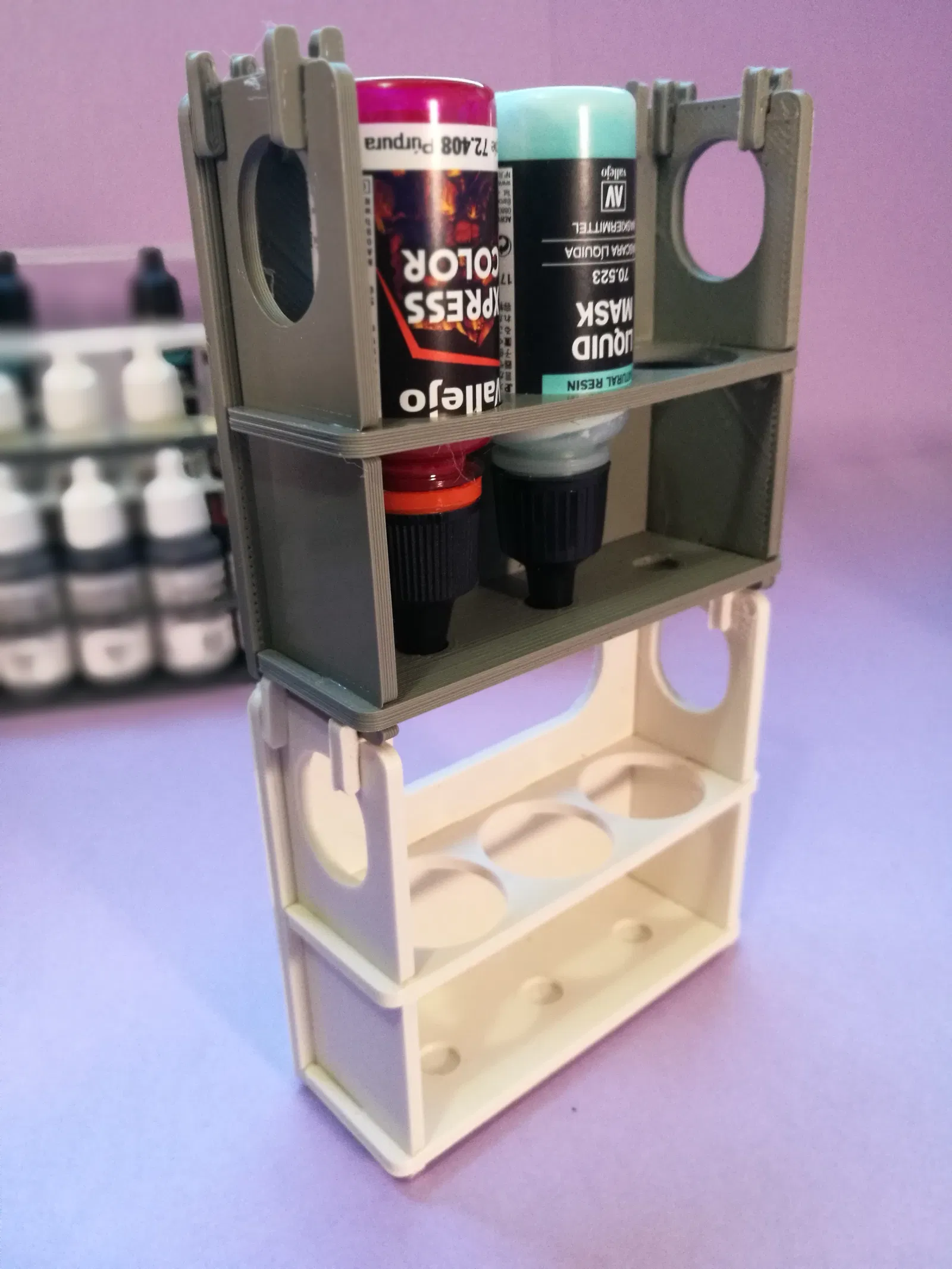

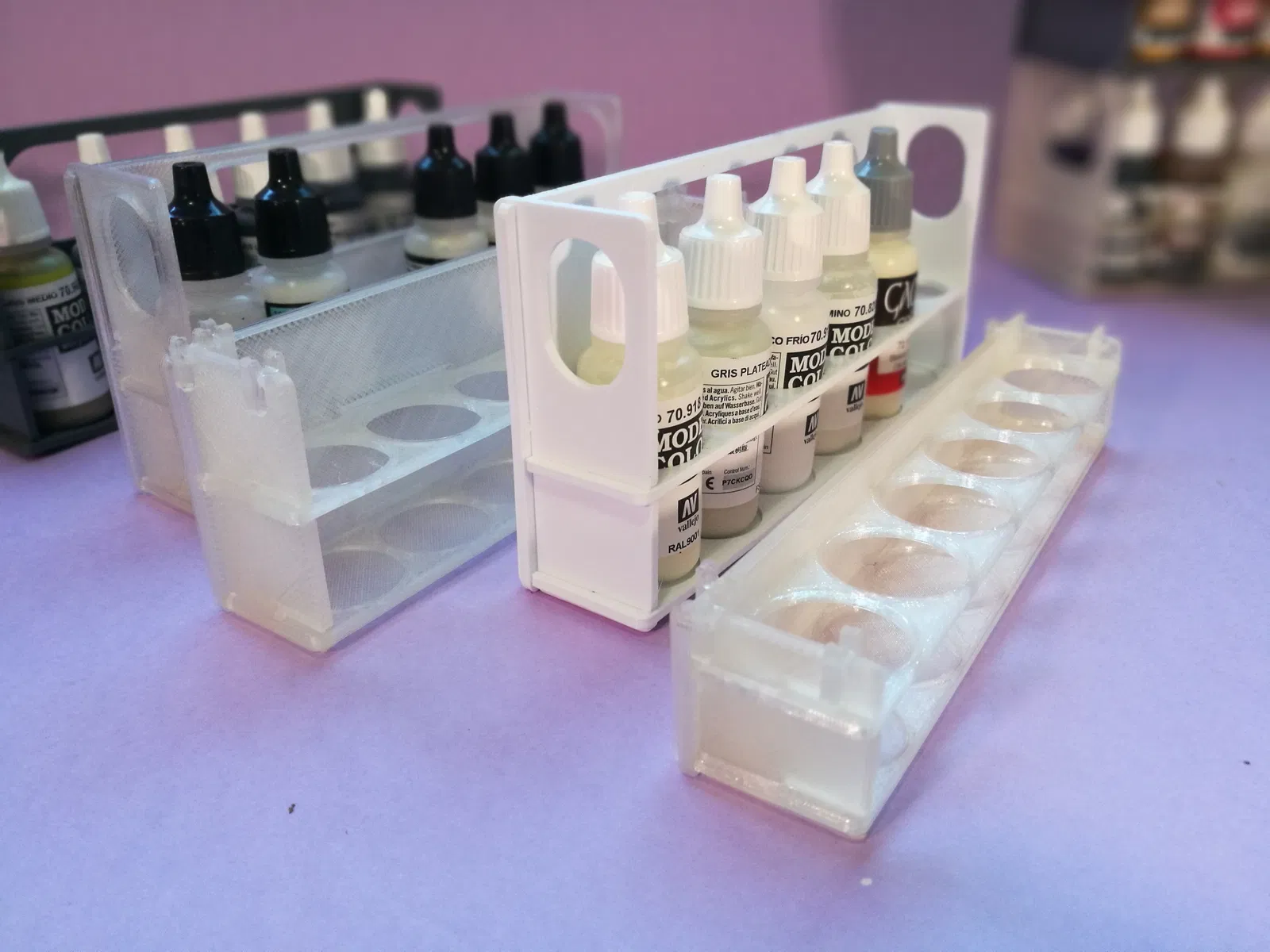

Bạn có thể xếp chồng các giá đỡ nếu giá đỡ dưới cùng có các tấm có rãnh (bên và sau), sử dụng các kẹp hình chữ H. Các ngạnh dài đặt vào giá đỡ thấp nhất. Logic là, khoảng hở thấp hơn có nghĩa là độ bám chắc hơn, nhưng cũng khó lắp/tháo hơn. Điều này chủ yếu dành cho việc lưu trữ hoặc để có nhiều hàng giá đỡ "bậc thang", sử dụng các giá đỡ ngắn hơn "chiều cao giả" để nâng các giá đỡ phía sau.

Các kẹp chỉ phụ thuộc vào độ dày của tấm để có khả năng tương thích (và khoảng hở để lắp vừa). Điều này có nghĩa là, ví dụ, một kẹp dày 3mm sẽ hoạt động với bất kỳ giá đỡ có rãnh nào có độ dày tấm 3mm.

Mẹo để tự làm giá đỡ của riêng bạn

Khoảng hở cho các bộ phận sẽ phụ thuộc một chút vào cách bạn định sử dụng giá đỡ (và cả kích thước đầu phun). Khoảng hở khoảng 0,15mm (hoặc có thể thấp hơn) sẽ phù hợp cho các bộ phận khớp nối và các khay có thể sẽ cần một chút lực. Bạn có thể tinh chỉnh bù trừ "chân voi" trong phần mềm cắt lớp của mình hoặc doa nhẹ các lỗ cho khay trên mặt sau bằng dao thủ công.

Khoảng hở khoảng 0,3mm sẽ tốt hơn cho các giá đỡ dễ lắp ráp và tháo rời. Ví dụ, nếu khu vực làm việc của bạn không cố định; các giá đỡ đã tháo rời dễ lưu trữ hơn. Trong trường hợp này, bạn chắc chắn nên sử dụng các tab dài có chốt khóa (hoặc tab hình chữ T) và độ dày tấm 3mm trở lên là hữu ích. Điều này cho phép các tab chắc chắn hơn, ngăn các tấm bên bị trượt (có thể xảy ra khi khoảng hở quá lớn).

Thông thường, khoảng 0,15mm khoảng hở chung là ổn; 0,1 có thể quá thấp. Khoảng hở bổ sung cho tab khay theo trục X có thể khoảng 0,1 - 0,15mm, và khoảng hở bổ sung cho tab khay theo trục Y có thể là 0 hoặc 0,05mm. Khoảng hở bổ sung cho chốt khóa 0,15mm là thoải mái, trong khi 0,1mm có thể quá chật. Đặt khoảng hở cho các kẹp nối ở mức âm, ví dụ -0,05, sẽ làm cho chúng có khoảng hở chặt hơn khoảng hở chung (với các giá trị này là 0,1mm) và tạo độ khít chặt hơn. Nếu bạn sử dụng các kẹp nối chặt, hãy đảm bảo tháo các kẹp phía trước trước khi tháo dỡ một chồng; nếu không, chúng có thể bị kẹt vào các ngạnh của các tấm bên và bị cong, gãy do lực quá mạnh.

Các tab ngắn cho khay hoạt động tốt nếu bạn sử dụng khớp nối hoặc keo để lắp cố định vĩnh viễn, hoặc bạn muốn thêm nhãn lớn ở mặt sau. (Bạn có thể xuất SVG của bộ phận để lấy hướng dẫn.) Các tab dài, có hoặc không có chốt/tab khóa, dễ tháo rời hơn; bạn không cần kéo từ các lỗ nhỏ trên khay, bạn chỉ cần đẩy các tab từ phía sau.

Để sử dụng tệp SCAD để tạo SVG cho máy CNC, bạn cần đánh dấu vào ô "Chuẩn bị cho 2D" và xuất ra dưới dạng SVG (hoặc DXF) từ menu Tệp->Xuất của OpenSCAD. Các máy khác nhau yêu cầu các cài đặt khác nhau cho SVG, vì vậy bạn sẽ cần chỉnh sửa một chút tệp SVG để đặt màu đường, độ dày, v.v. theo yêu cầu của máy bạn.

Tham chiếu kích thước chai

Đây là tập hợp các kích thước được mã hóa cứng trong tệp OpenSCAD, trong trường hợp bạn muốn thêm sửa đổi (hoặc tạo giá đỡ bước-X của riêng mình). Lưu ý rằng tham số "Kích thước lỗ dưới" trong bảng "Kích thước chai tùy chỉnh" chỉ được sử dụng khi bạn đặt chai lộn ngược (hoặc cho cọ, v.v.); nếu không nó được đặt thành 0, nghĩa là "cùng kích thước với đường kính chai".

Tên chai Đường kính Chiều cao Chiều cao khay trên Kích thước lỗ dưới 17ml Vallejo 25 77 27 0 17ml Vallejo (lộn ngược) 25 77 37 8 32ml Vallejo watercolor 27 94.7 40 0 35ml Vallejo auxiliars & textiles 35.7 74.5 25 0 35ml Vallejo Liquid Gold 34.5 68 35 0 60ml Vallejo auxiliars 36 97 58 0 200ml Vallejo Air and auxiliars 49 150 75 0 8ml Vallejo - Wizkids 25 57.5 20 0 Army Painter 18ml 25 77 36 0 Citadel 18ml 32.5 50 22 0 Daler Rowney Ink 30ml 44.8 80 25 0 Jacquard Pinata 14.7ml 25.1 74.2 24 0 Liquitex Ink 30ml 35.5 90 35 0 10ml refillable - Aliexpress 20.9 63 30 0 15ml refillable - Aliexpress 23 70.5 30 0 20ml refillable - Aliexpress 25.6 73 32 0 100ml spray bottle - Aliexpress 39.5 144 75 0 100ml spray bottle, labeled - Aliexpress (home printer label) 40 144 75 0 Abacus 80ml 36 108 50 0

Các công dụng khác

Ờm... nếu bạn có thể dùng nó cho chai sơn và bình xịt, thì bạn cũng có thể dùng nó làm giá đỡ bút chì hoặc cọ vẽ, phải không?

Nhưng đó chưa phải là tất cả. Nếu bạn đặt đường kính chai là 25,4mm (hoặc có thể cao hơn), chiều cao chai hơn 70mm một chút + độ dày và chiều cao khay trên khoảng 37 đến 40mm, bạn sẽ có một giá đỡ trưng bày đẹp mắt cho các mô hình nhỏ của mình! Một đế mô hình thường có đường kính khoảng một inch, và chúng có (đối với hình người & tương tự) chiều cao khoảng 35mm. Vì bạn có thể đặt chiều cao tay cầm tùy chỉnh (hoặc không có nó), bạn có thể đặt chiều cao khay trên theo ý muốn —và sử dụng bộ điều chỉnh trong phần mềm cắt lớp của bạn để che các lỗ khay nếu muốn.
