Ender 3 V3 SE - Thanh đèn Creality (Nâng cấp)

LƯU Ý: Các bản nhập Thingiverse của tôi đã nhân đôi mục này với các bản cập nhật. Hãy truy cập tại đây (/3d-model/gia-do-lap-dat-den-led-creality-cho-may-in-ender-3-v3-se) để có các mẫu cập nhật hơn cho cả thanh đèn V2 và S1.

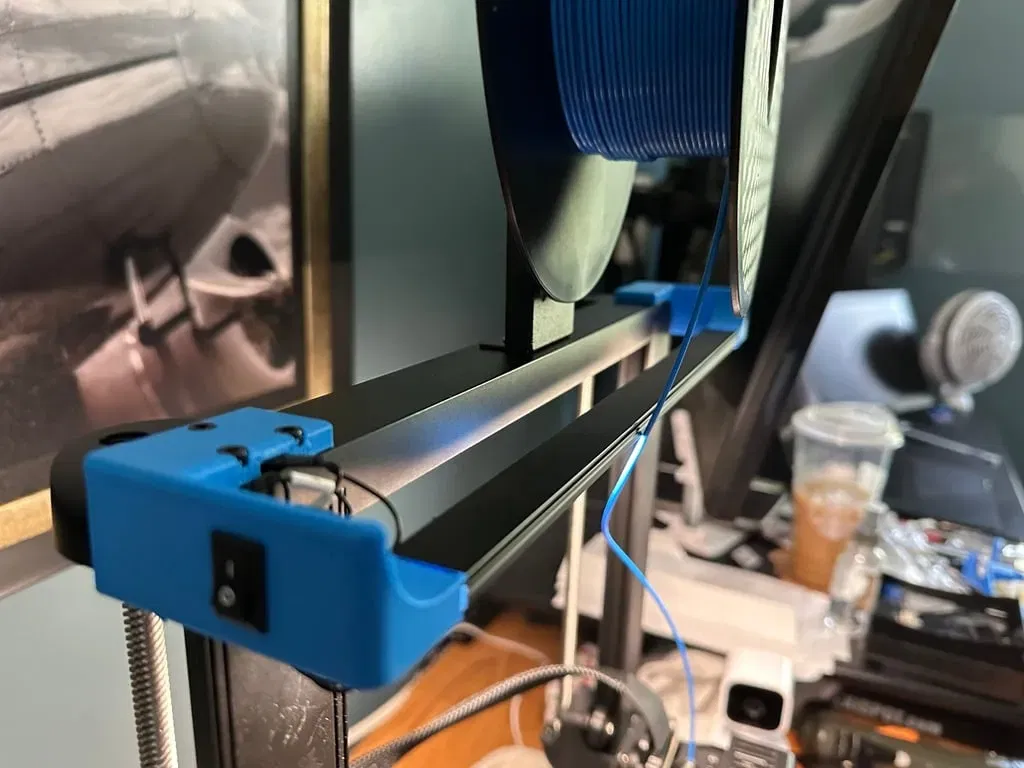

Bộ giá đỡ này cho phép gắn bộ Đèn LED chính hãng Creality vào máy in Ender 3 V3 SE của bạn (đã được thử nghiệm trên phiên bản SE của tôi). Tìm sản phẩm này trên Amazon với giá chỉ từ 20 USD.

Khung của máy in này nhẹ hơn nhiều so với V2 và không có rãnh v để giấu dây cáp.

Nhưng có một mẹo ẩn!!

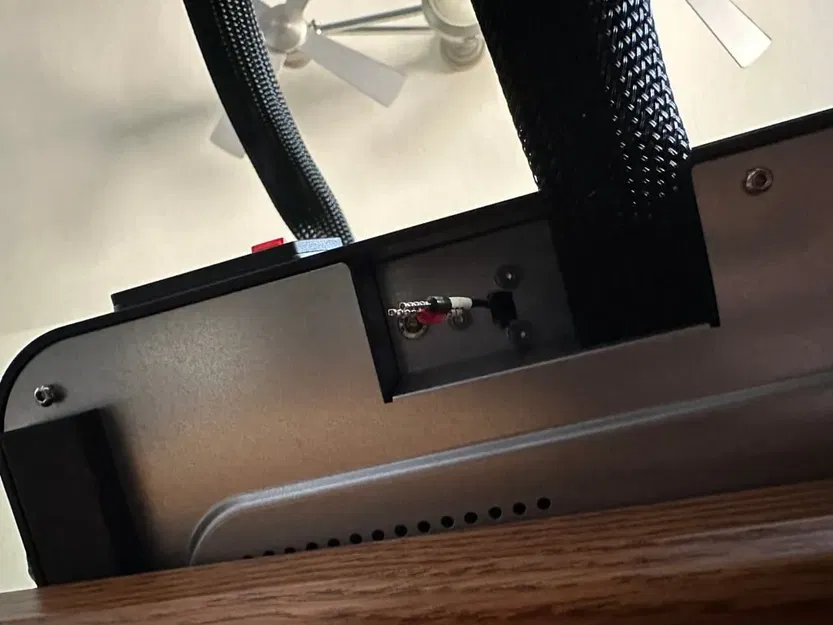

Các kênh khung dọc có rỗng bên trong. May mắn thay, kênh bên trái cũng có một lỗ được cắt sẵn bên dưới đế máy in để luồn dây qua. Chỉ có một điểm trừ là không có lỗ ở phía trên khung.

Trước khi tiếp tục: lưu ý rằng bạn SẼ phải khoan một lỗ trên máy in mới của mình để lắp đặt.

Nếu bạn vẫn ở đây và muốn tiếp tục, hãy làm điều này với rủi ro của riêng bạn. Tuy nhiên, các bước này thực sự đơn giản. Tôi đã chụp ảnh từng bước, vì vậy hãy tham khảo chúng khi bạn tiến hành

Lắp ráp Giá đỡ

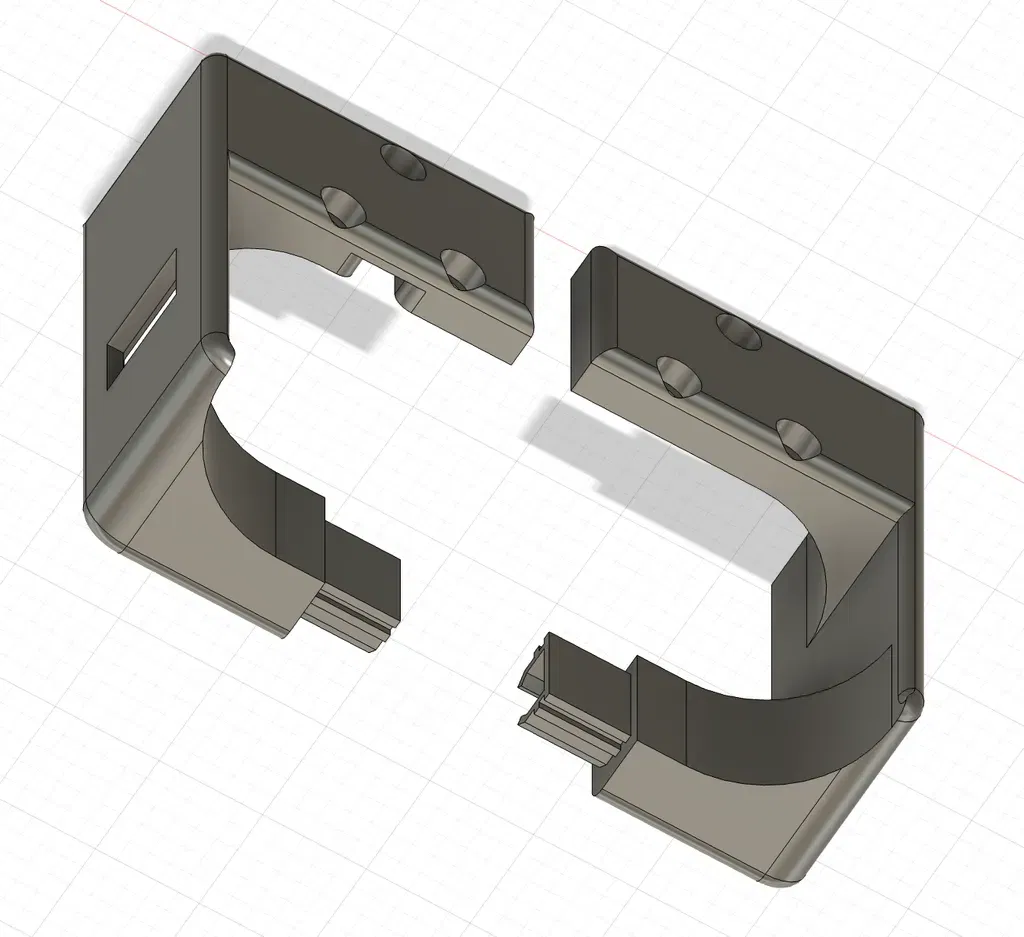

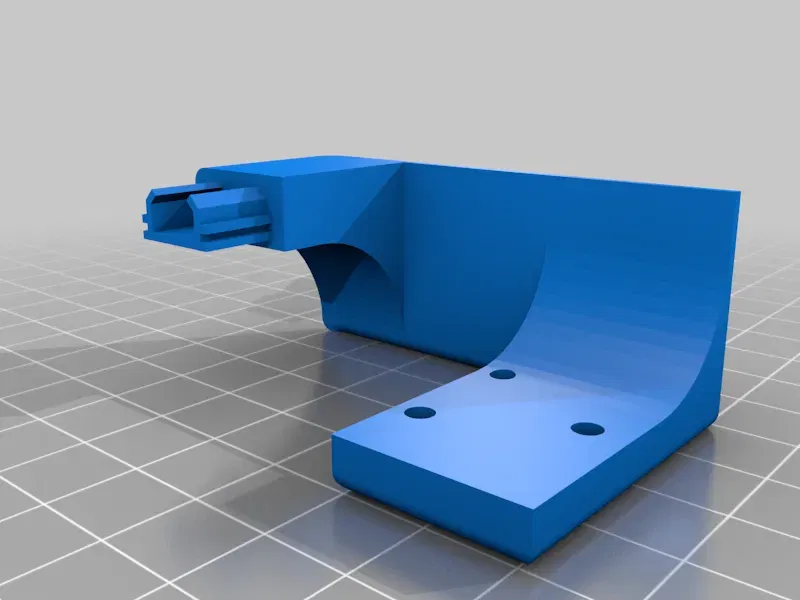

1. In cả hai giá đỡ. Không cần hỗ trợ cho bất kỳ giá đỡ nào, nhưng hãy in chúng theo chiều đứng (mặt sẽ hướng ra ngoài).
2. Tháo 3 vít ở trên cùng của khung, bắt đầu từ phía bên phải.
3. Đặt giá đỡ vào vị trí và sử dụng các vít ban đầu để lắp giá đỡ vào vị trí. Các vít nên chìm vào giá đỡ, chỉ cần không vặn quá chặt.
4. Tháo các vít của giá đỡ bên trái và để sang một bên.
5. Khoan một lỗ nhỏ trên thanh khung phía trên, rất gần phía trước, và ở giữa 2 vít. Tôi đã sử dụng mũi khoan 1/4 inch.
6. Luồn dây cáp từ bộ Đèn LED vào lỗ này trên giá đỡ khung phía trên.

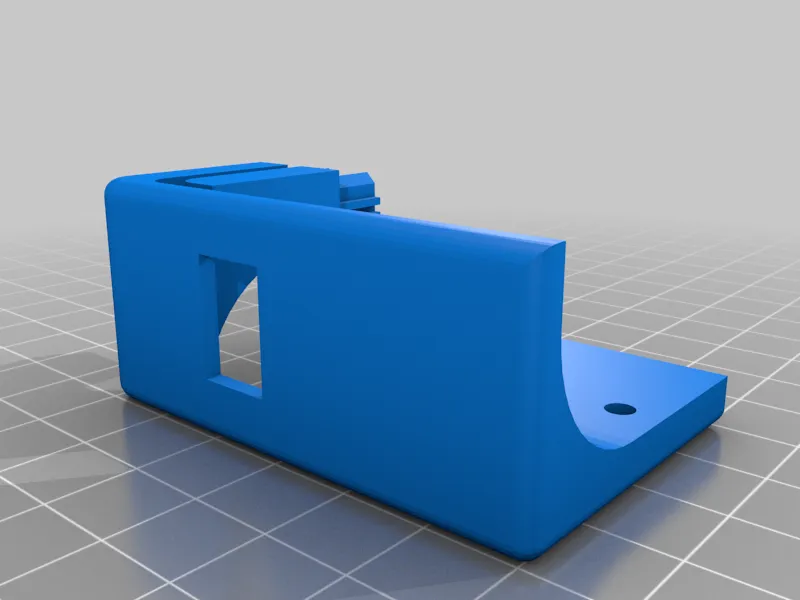

7. Tháo công tắc ra khỏi giá đỡ đèn LED ban đầu. Dùng tuốc nơ vít nhỏ để bật nó ra. Đẩy công tắc vào giá đỡ mới bạn vừa in và lắp các đầu nối đẩy.

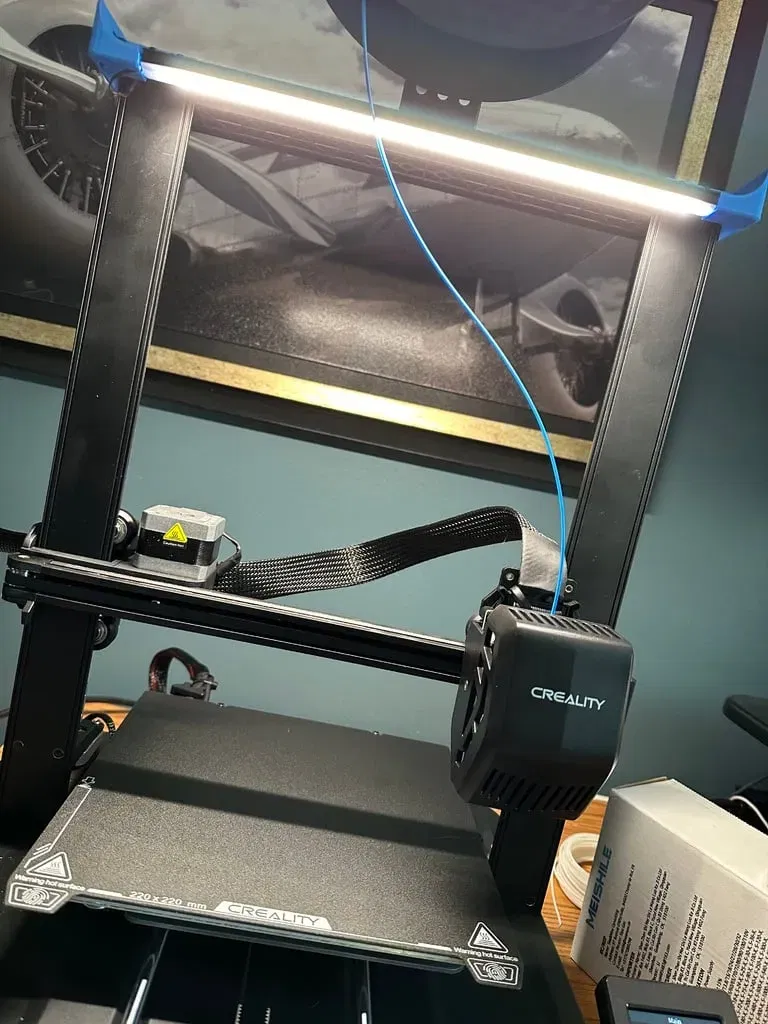

8. Sau khi kết nối với thanh đèn, lắp thanh đèn lên giá đỡ và lắp lại giá đỡ bên trái bằng các vít ban đầu.

Kết nối Dây điện

1. Rút dây nguồn khỏi máy in để tránh bị điện giật.
2. Lật máy in nghiêng sang một bên và tháo các vít ở bảng dưới cùng. Cẩn thận kéo bảng xuống vì cáp dây cáp được trượt vào bảng.

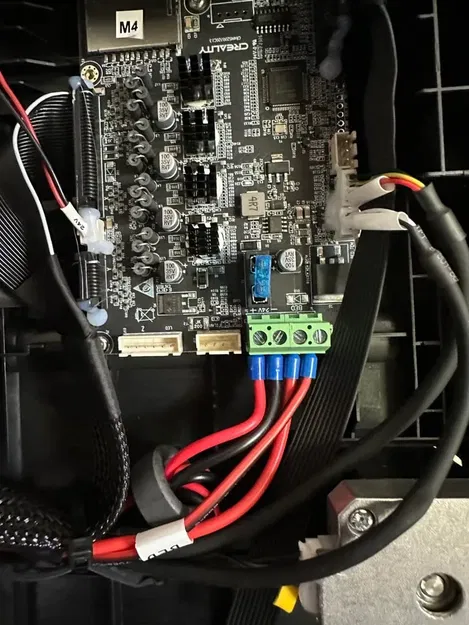

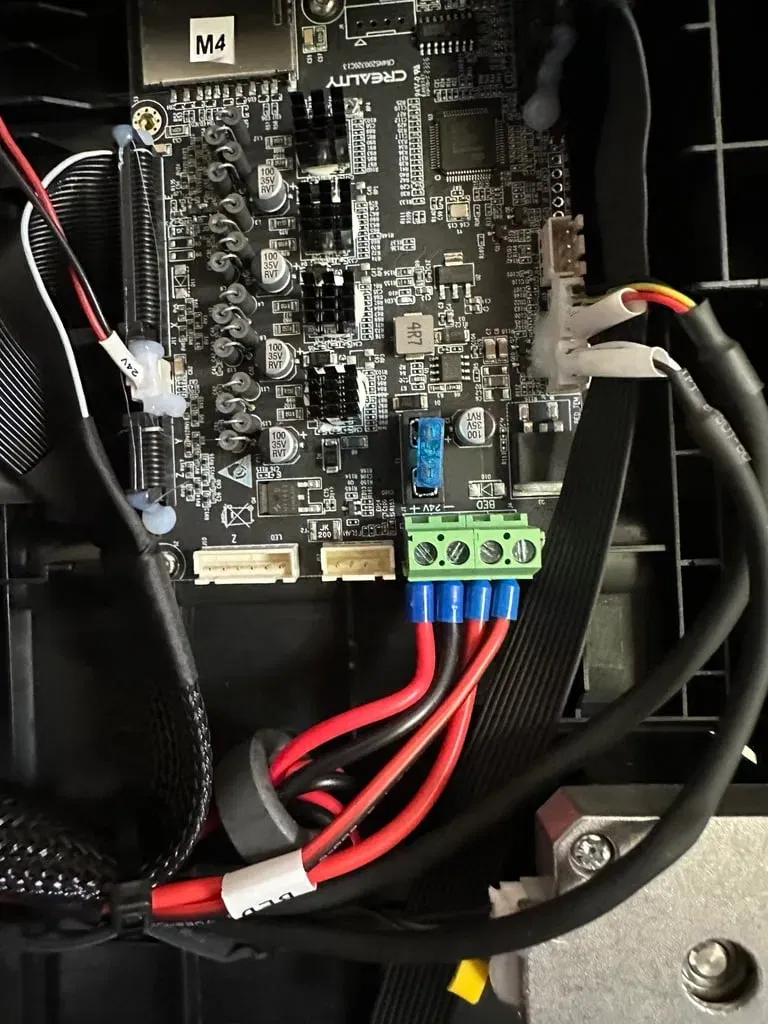

3. Tìm các kết nối nguồn dương/âm trên bảng điều khiển chính. Chúng thường là màu đỏ/đen tiêu chuẩn. Cáp nguồn bàn là được ghi nhãn như vậy. Không sử dụng 2 thiết bị đầu cuối này.

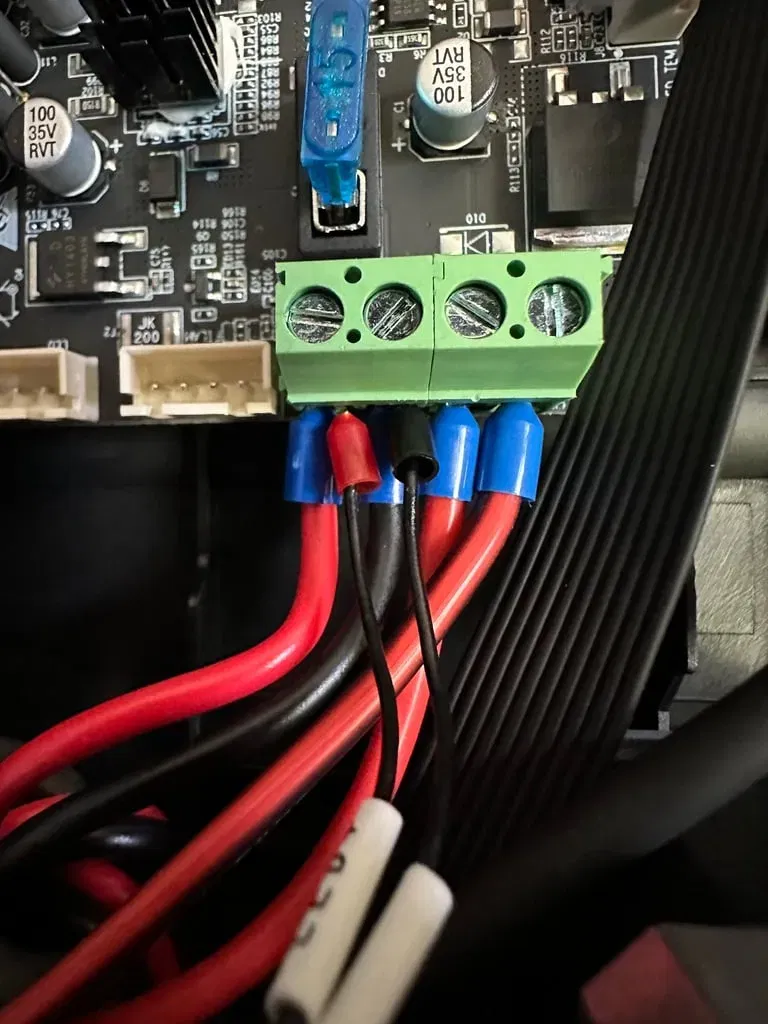

4. Nới lỏng các vít và đẩy các đầu nối ferrule từ dây đèn LED vào các thiết bị đầu cuối dương/âm (hoặc bấm/ghép/hàn lại với nhau nếu bạn thích).
5. Vặn bảng dưới cùng lại, đảm bảo không làm kẹp dây cáp.

Và bạn đã hoàn thành!

Cài đặt In

Thương hiệu Máy in:

Creality

Máy in:

Ender-3 v2

Rafts:

Không

Hỗ trợ:

Không

Độ phân giải:

Tiêu chuẩn - 0.02mm

Infill:

20%

Filament: PLA Creality Bất kỳ

Ghi chú:

Cắt các giá đỡ theo chiều đứng để in mà không cần hỗ trợ. Bằng "đầu" tôi có nghĩa là mặt sẽ hướng ra ngoài sau khi lắp đặt.

Danh mục: Phụ tùng máy in 3D
