Máy khắc Laser rẻ tiền dùng 28BYJ-48 (Remix)

Sự khác biệt giữa bản remix và bản gốc:

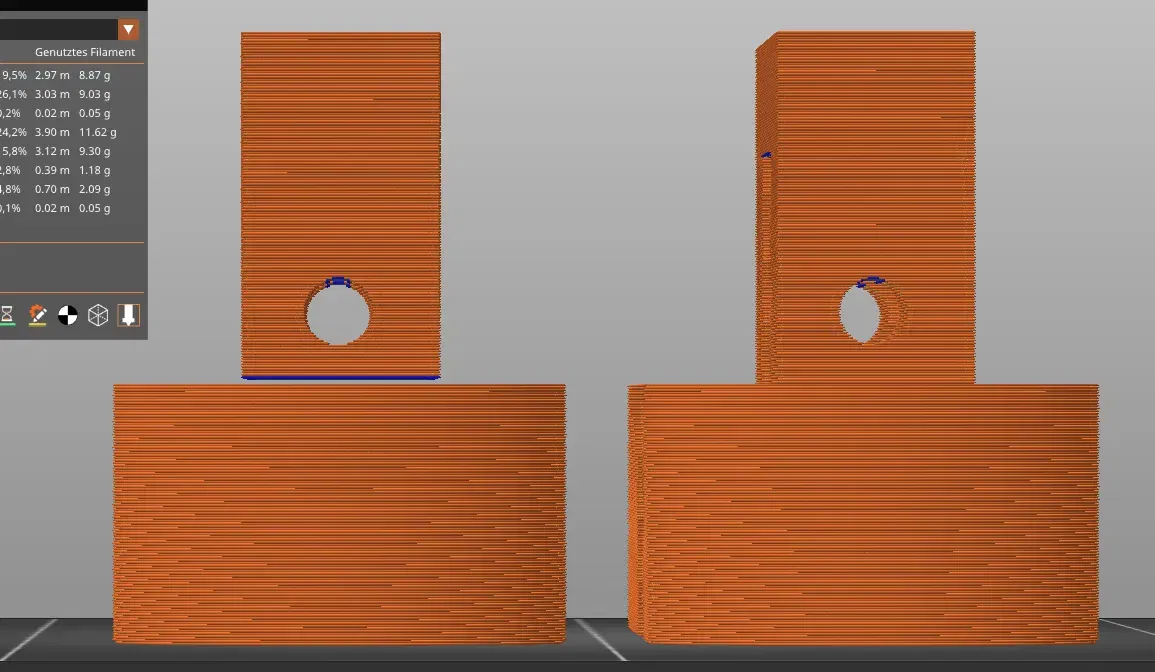

A part (y_axis_1) đã được gộp lại vì có một khoảng trống.

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! CẢNH BÁO !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Laser rất nguy hiểm! TUYỆT ĐỐI KHÔNG sử dụng nếu không có biện pháp bảo vệ an toàn!! Ngay cả Laser 250mW rẻ tiền cũng có thể làm hỏng mắt bạn nặng nề!!!

Nếu bạn không có kính bảo hộ, hãy ít nhất dùng camera điện thoại của bạn (có thể thay thế được, không như đôi mắt của bạn...) để kiểm tra và lấy nét. Nhưng cũng lưu ý rằng điều này có thể làm hỏng chip camera!!

Tôi không chịu trách nhiệm cho bất kỳ thiệt hại nào!

#### Lưu ý:

Hãy thử in một trong những bộ phận nhỏ hơn để xem đường kính bên trong có vừa với máy in của bạn không. Tôi đã làm chúng lớn hơn 0.5mm để chúng vừa với máy Geeetech A30 của tôi!

#

Tôi đã cố gắng chế tạo một máy khắc Laser rẻ tiền từ các ổ đĩa DVD cũ sử dụng các bộ phận ở đây từ Thingiverse. Vì điều đó không hoạt động như mong đợi, tôi quyết định tự thiết kế, sử dụng các bộ phận tôi có sẵn. Xin lưu ý rằng Laser 250mW chỉ có thể khắc các vật liệu tự nhiên, tối màu như da, nút bần, v.v...

Tóm lại :-) Đây là những bộ phận bạn sẽ cần: 1x Laser 250mW, đã kiểm tra và sử dụng trong video của tôi (sắp có giá đỡ cho laser mạnh hơn) https://s.click.aliexpress.com/e/_dVdFYFk HOẶC 1x Laser 1000mW (Chưa kiểm tra, không thể nói gì về độ tin cậy của nó) https://s.click.aliexpress.com/e/_d8SLVCm 2x Dây curoa G2.5T (tổng cộng 1m là quá đủ) https://s.click.aliexpress.com/e/_dYMpcQ6 4x Vòng bi 625Z https://s.click.aliexpress.com/e/_dVgLcWK 2x Động cơ bước 28BYJ-48 12V (đã sửa đổi như trong mô tả:) https://s.click.aliexpress.com/e/_dWisYue 3x Vít M3x10 https://s.click.aliexpress.com/e/_dYCCKny 4x Thanh trơn (bạn có thể dùng bất kỳ độ dài nào, chỉ cần 2 cặp mỗi Trục) https://s.click.aliexpress.com/e/_dZU3jhc 6x Vòng bi LM8UU https://s.click.aliexpress.com/e/_Bf6YHSse 1x Thanh M8 (chiều dài tùy thuộc vào Thanh bạn đang sử dụng, bạn cần 2 cho Trục Y) https://s.click.aliexpress.com/e/_dT2z4Jy 1x Thanh M6 (chiều dài tùy thuộc vào Thanh bạn đang sử dụng. Bạn cần 1 cho Trục X) https://s.click.aliexpress.com/e/_dT2z4Jy 4x Bu lông M6 https://s.click.aliexpress.com/e/_d6H6OLc 8x Bu lông M8 https://s.click.aliexpress.com/e/_d6H6OLc Cuối cùng nhưng không kém phần quan trọng, bất kỳ loại Bộ điều khiển GRBL nào (Uno Shield, phần cứng máy in 3D cũ.... https://github.com/grbl/grbl ) https://s.click.aliexpress.com/e/_dTgSJxg

Bạn phải sửa đổi động cơ bước từ Unipolar sang Bipolar, để chúng ta có thể sử dụng chúng với trình điều khiển bước thông thường. Việc này dễ hơn bạn nghĩ. Chỉ cần mở nắp màu xanh ở mặt sau của động cơ bước, và cạo đường mạch trên PCB giữa hai tiếp điểm ở giữa (trên dây màu đỏ) và cuối cùng là loại bỏ dây màu đỏ. Bây giờ bạn đã có một động cơ bước Bipolar thông thường mà bạn có thể sử dụng với mọi trình điều khiển bước

Đặt dòng điện của trình điều khiển bước ở mức khoảng 0,09V hoặc 0,08V để có một máy khắc hoạt động êm ái mà không bị quá nhiệt. Đừng siết chặt dây curoa quá mức, nếu không hộp số rẻ tiền bên trong sẽ bị hỏng (tôi đã làm hỏng 5 động cơ vì siết dây curoa quá chặt, trước khi tôi phát hiện ra đây là một vấn đề lớn).

Trục X có thể được siết chặt bằng thanh M6 ở giữa (tôi đã làm các lỗ đủ dài).

Là Phần mềm để khắc, tôi đang sử dụng lasergrbl trên máy ảo (người dùng Linux): http://lasergrbl.com/

Video về máy Laser đang hoạt động ở tốc độ gốc:
