Máy khắc Laser giá rẻ dùng 28BYJ-48

!!!!!!!!!!!!!!!!!!!!!!!!! CẢNH BÁO !!!!!!!!!!!!!!!!!!!!!!!!!! Laser cực kỳ nguy hiểm! TUYỆT ĐỐI không sử dụng nếu không có biện pháp bảo vệ an toàn!! Ngay cả laser 250mW giá rẻ cũng có thể gây hại nghiêm trọng cho mắt bạn!!!

Nếu bạn không có kính bảo hộ, hãy ít nhất sử dụng camera điện thoại của bạn (có thể thay thế, không giống như mắt bạn...) để kiểm tra và lấy nét. Nhưng cũng hãy cẩn thận vì điều này có thể làm hỏng chip camera!!

Tôi không chịu trách nhiệm cho bất kỳ thiệt hại nào!

#### Lưu ý:

Hãy thử in một trong những bộ phận nhỏ để xem đường kính bên trong có vừa với máy in của bạn không. Tôi đã làm chúng lớn hơn 0.5mm để chúng vừa với máy Geeetech A30 của tôi!

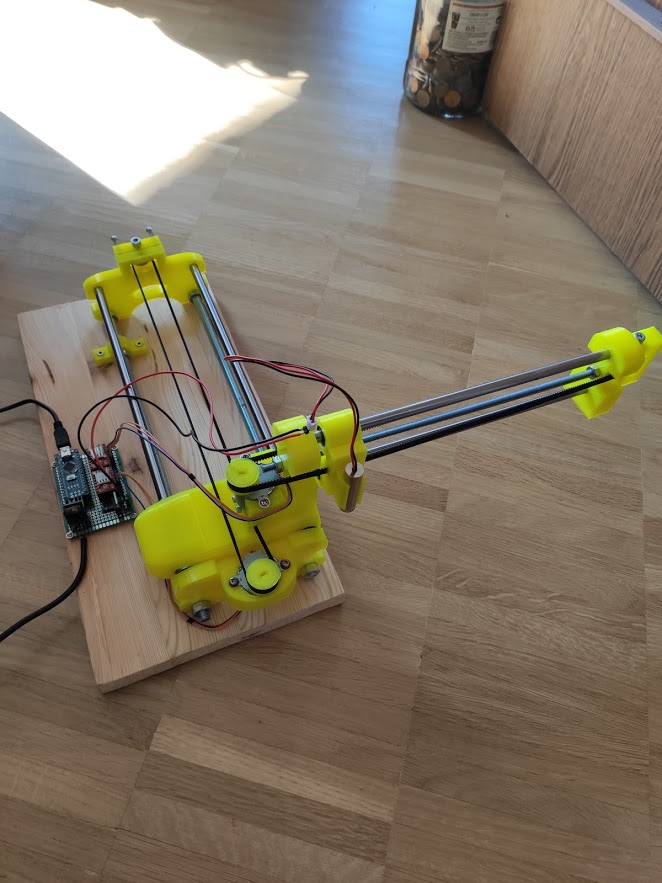

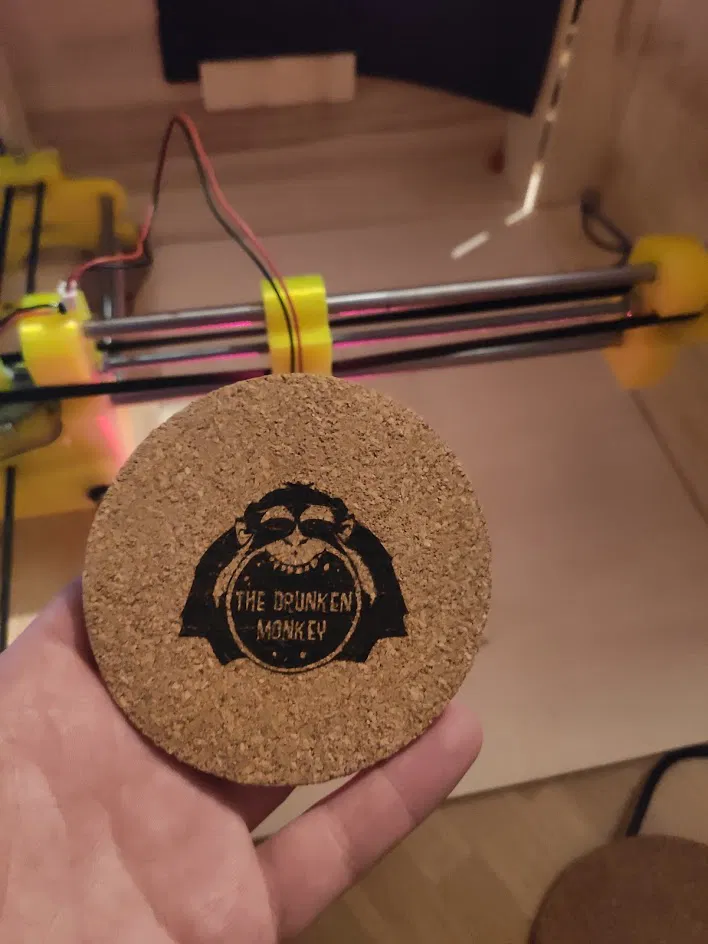

Tôi đã cố gắng chế tạo một máy khắc laser giá rẻ từ các ổ đĩa DVD cũ sử dụng các bộ phận từ Thingiverse. Vì điều đó không hoạt động như mong đợi, tôi quyết định tự thiết kế một cái, sử dụng các bộ phận mà tôi có sẵn. Xin lưu ý rằng laser 250mW chỉ có thể khắc trên các vật liệu tự nhiên, tối màu như da, nút bần, v.v...

Nói tóm lại :-) Đây là những bộ phận bạn cần: 1x Laser 250mW, Đã thử nghiệm và sử dụng trong Video của tôi (sắp có ngàm cho laser mạnh hơn) https://s.click.aliexpress.com/e/_dVdFYFk HOẶC 1x Laser 1000mW (Chưa thử nghiệm, không thể nói gì về độ tin cậy của nó) https://s.click.aliexpress.com/e/_d8SLVCm 2x Dây curoa G2.5T (tổng cộng 1m là quá đủ) https://s.click.aliexpress.com/e/_dYMpcQ6 4x Vòng bi 625Z https://s.click.aliexpress.com/e/_dVgLcWK 2x Động cơ bước 28BYJ-48 12V (đã sửa đổi như trong mô tả: ) https://s.click.aliexpress.com/e/_dWisYue 3x Vít M3x10 https://s.click.aliexpress.com/e/_dYCCKny 4x Thanh trơn (bạn có thể sử dụng bất kỳ độ dài nào, chỉ cần 2 cặp mỗi Trục) https://s.click.aliexpress.com/e/_dZU3jhc 6x Vòng bi LM8UU https://s.click.aliexpress.com/e/_Bf6YHSse 1x Thanh M8 (chiều dài tùy thuộc vào thanh bạn đang sử dụng, bạn cần 2 cho Trục Y) https://s.click.aliexpress.com/e/_dT2z4Jy 1x Thanh M6 (chiều dài tùy thuộc vào thanh bạn đang sử dụng. Bạn cần 1 cho Trục X) https://s.click.aliexpress.com/e/_dT2z4Jy 4x Bu lông M6 https://s.click.aliexpress.com/e/_d6H6OLc 8x Bu lông M8 https://s.click.aliexpress.com/e/_d6H6OLc Cuối cùng, bất kỳ Bộ điều khiển GRBL nào (Shiel Uno, Phần cứng máy in 3D cũ.... https://github.com/grbl/grbl ) https://s.click.aliexpress.com/e/_dTgSJxg

Bạn phải sửa đổi động cơ bước từ Unipolar sang Bipolar để chúng ta có thể sử dụng chúng với trình điều khiển bước thông thường. Việc này ít phức tạp hơn bạn nghĩ. Chỉ cần mở nắp màu xanh ở mặt sau của động cơ bước, và cạo đường mạch trên PCB giữa hai tiếp điểm ở giữa (trên dây màu đỏ) và cuối cùng là loại bỏ dây màu đỏ. Bây giờ bạn có một động cơ bước Bipolar thông thường mà bạn có thể sử dụng với bất kỳ trình điều khiển bước nào.

Đặt Dòng điện của trình điều khiển bước ở mức khoảng 0.09V hoặc 0.08V để có một máy khắc hoạt động êm ái mà không bị quá nhiệt. Đừng siết chặt dây curoa quá mức, nếu không hộp số rẻ tiền bên trong sẽ bị hỏng (tôi đã làm hỏng 5 động cơ vì dây curoa quá chặt, trước khi tôi phát hiện ra đây là một vấn đề lớn).

Trục X có thể được siết chặt bằng thanh M6 ở giữa (tôi đã làm các lỗ đủ dài).

Là Phần mềm để khắc, tôi đang sử dụng lasergrbl trên máy ảo (người dùng Linux): http://lasergrbl.com/

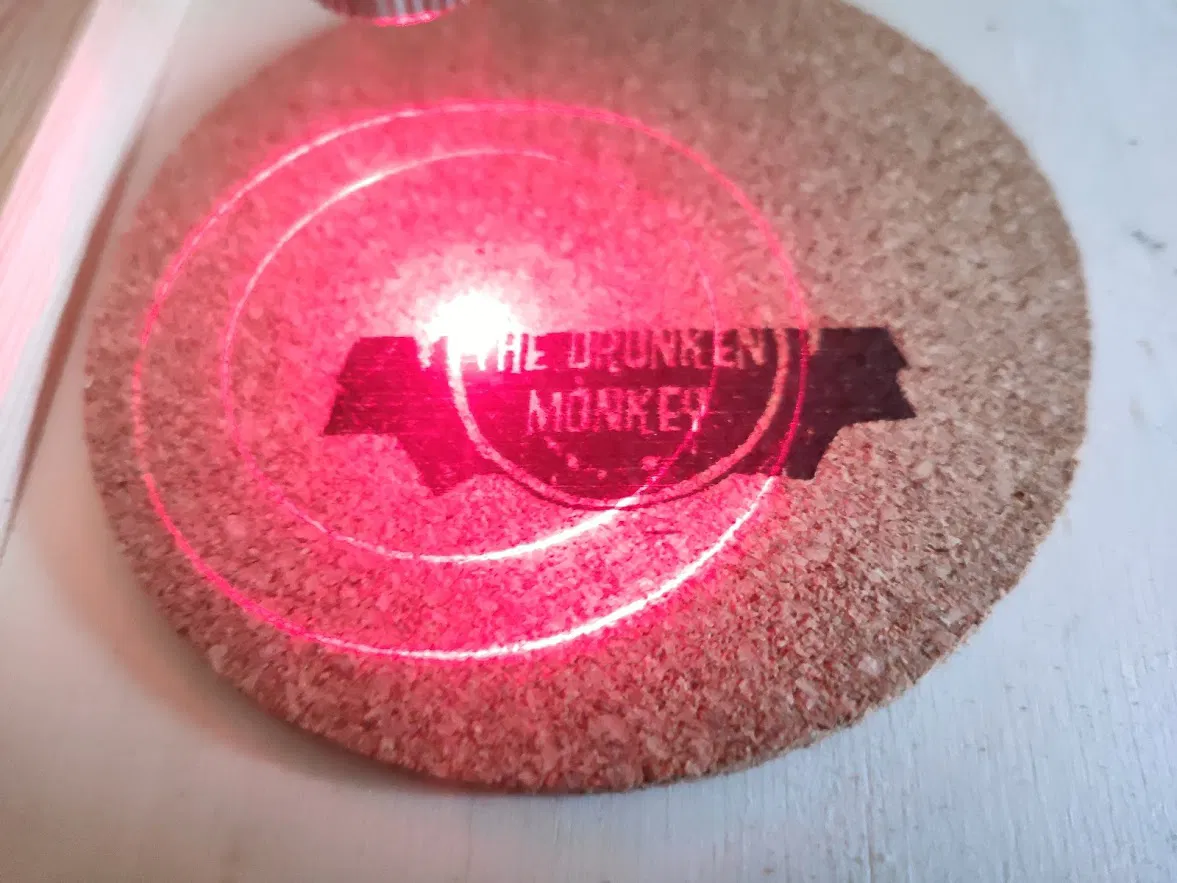

Video về máy khắc hoạt động ở tốc độ gốc:
