Bánh xe gia cố cho Fractal Design 7 XL, Meshify 2 XL, Define 7

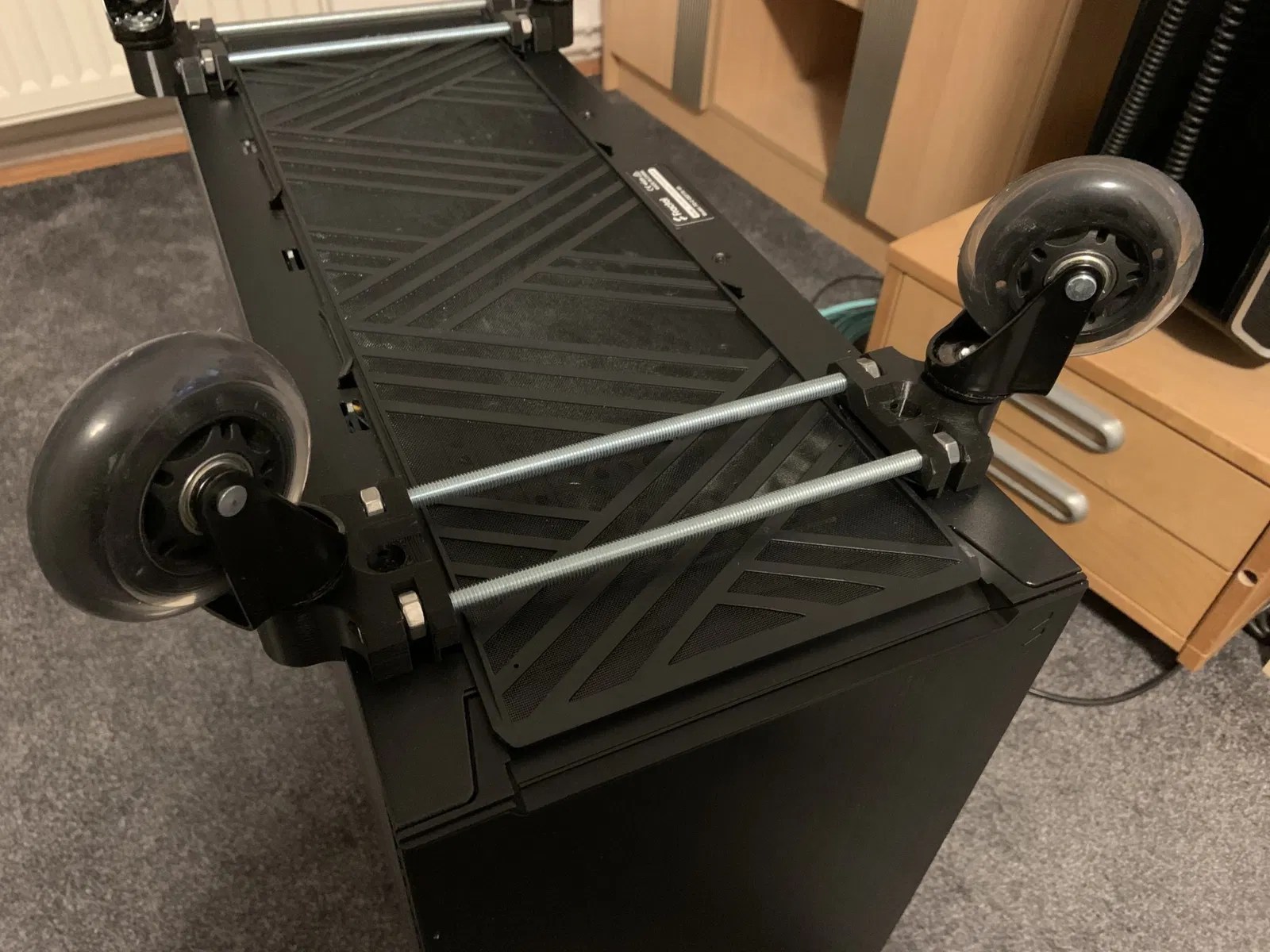

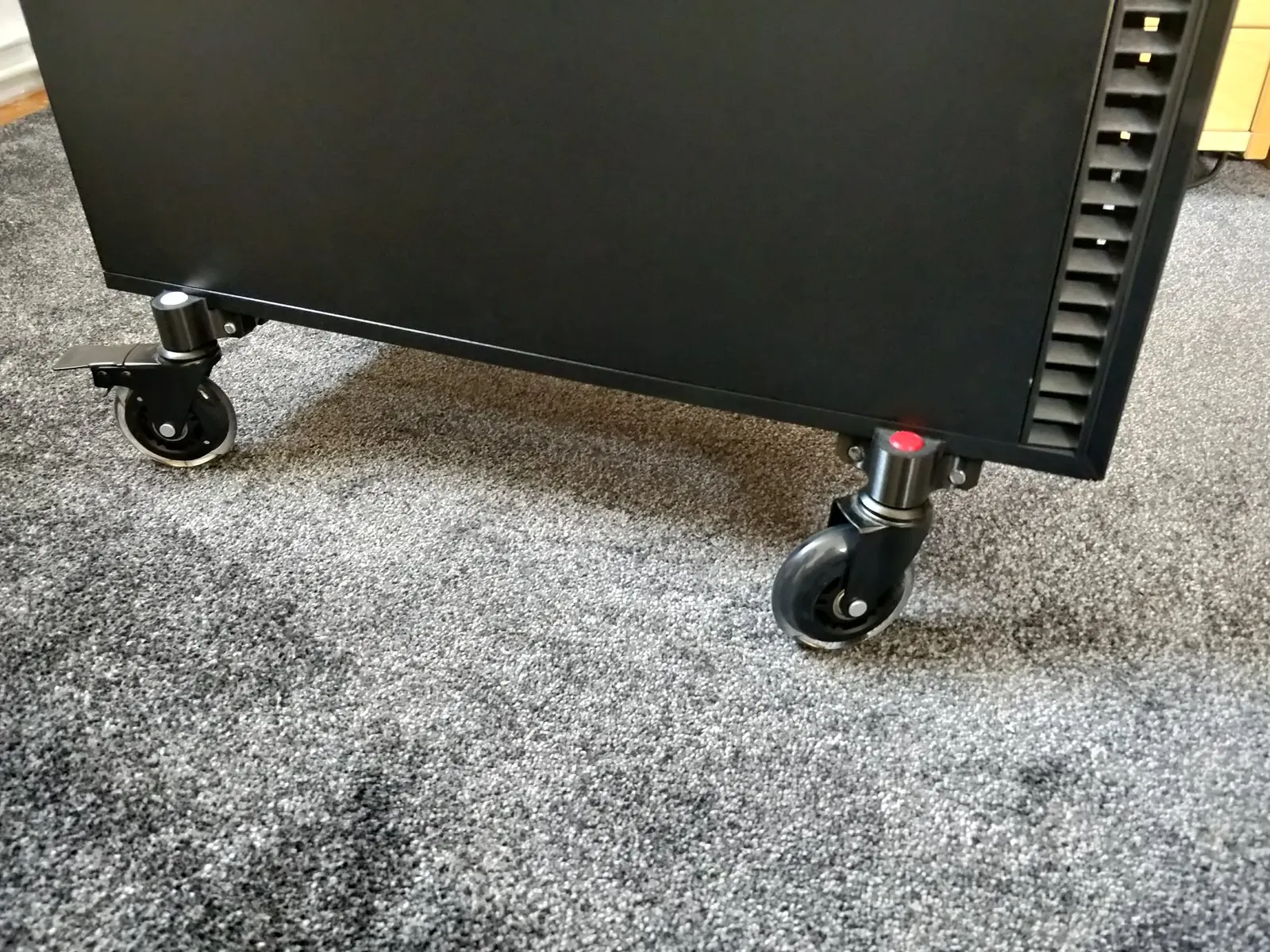

Đây là bản độ bánh xe cho case Fractal Design 7 XL và Meshify 2 XL, cái mà tui dùng làm NAS/Server DIY khổng lồ của mình. (Cũng hoạt động với Fractal Define 7 bản thường và có thể cả các mẫu khác)

Ý tưởng và file gốc đến từ Wendell tại Level1Techs

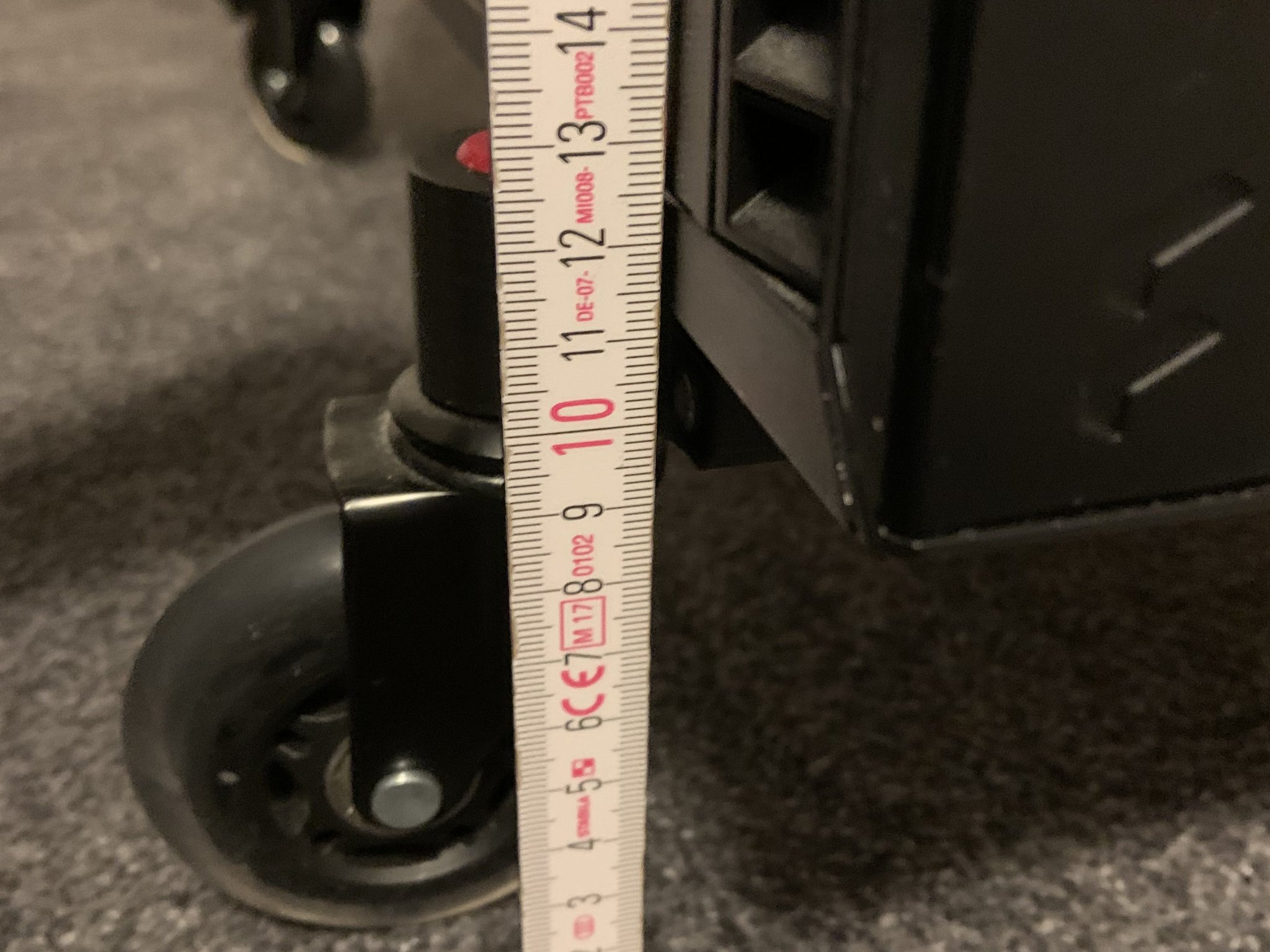

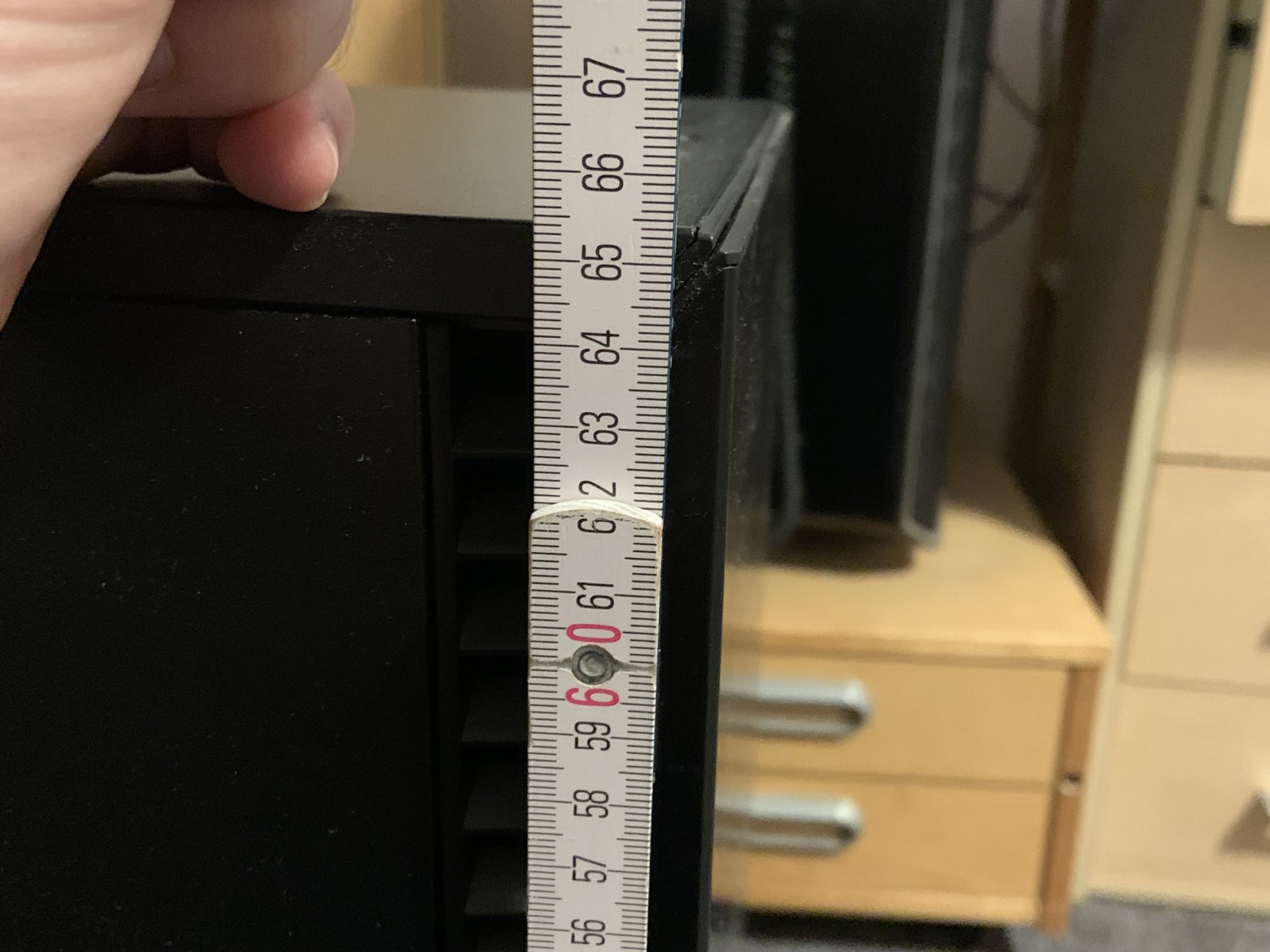

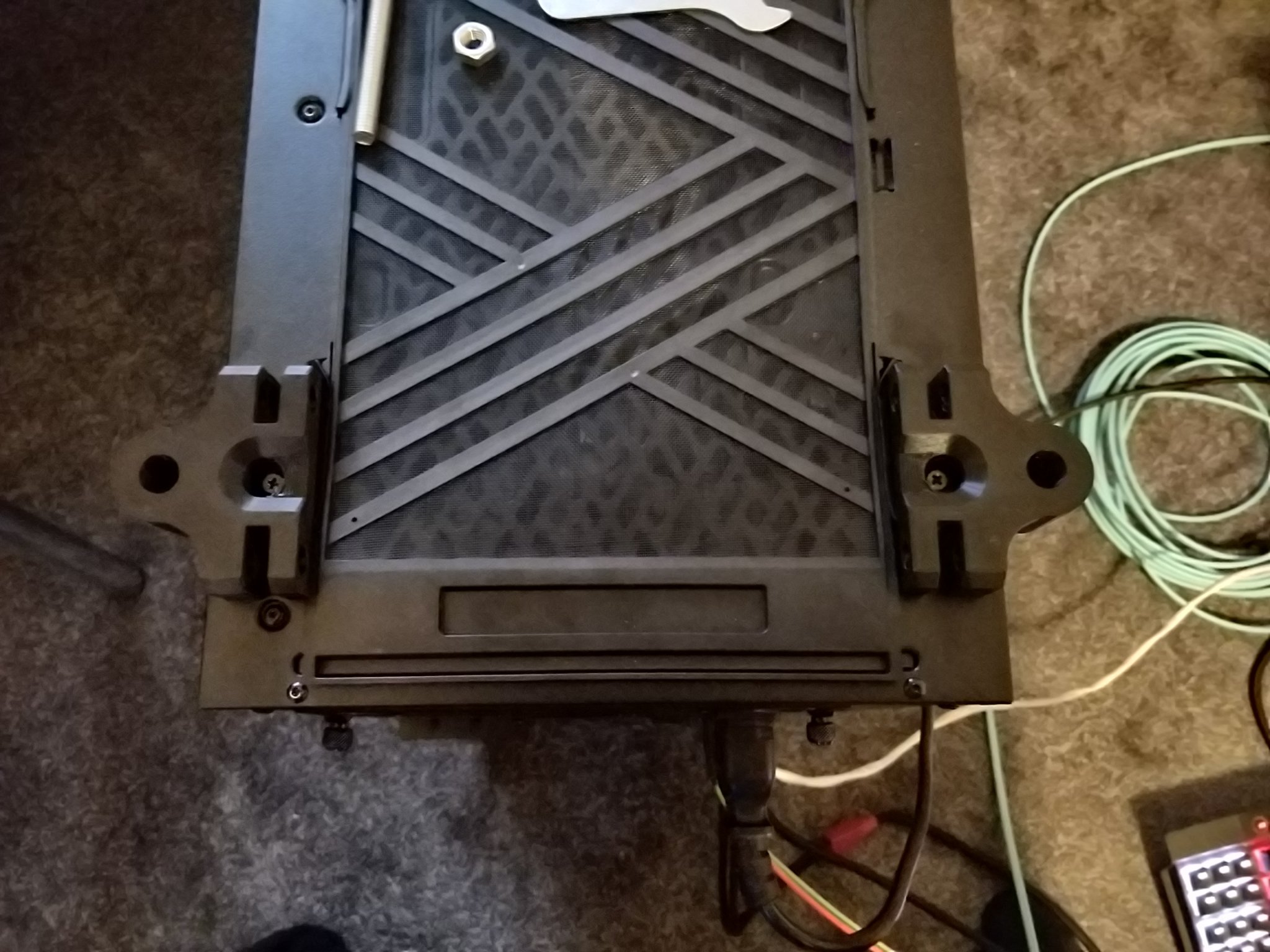

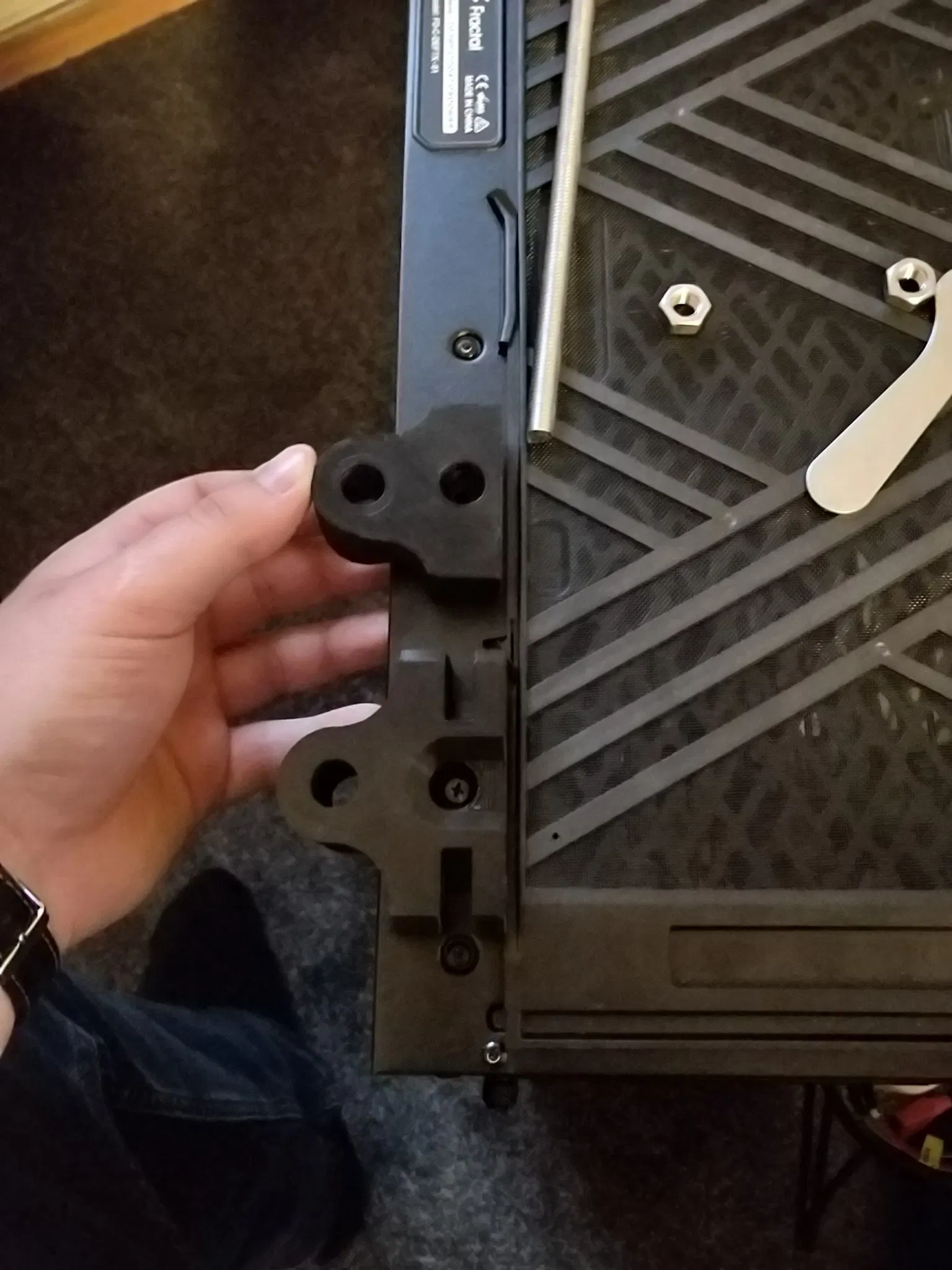

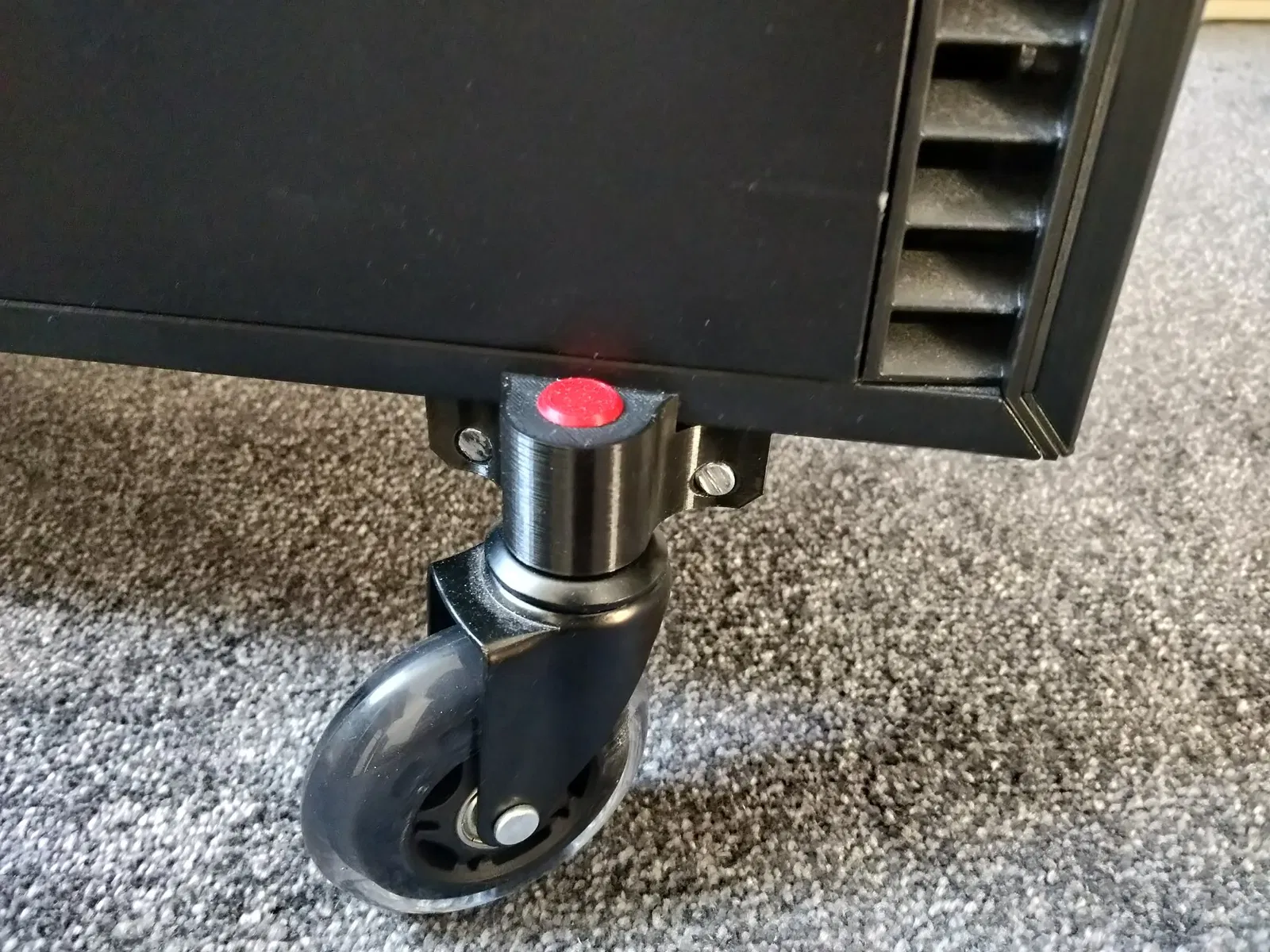

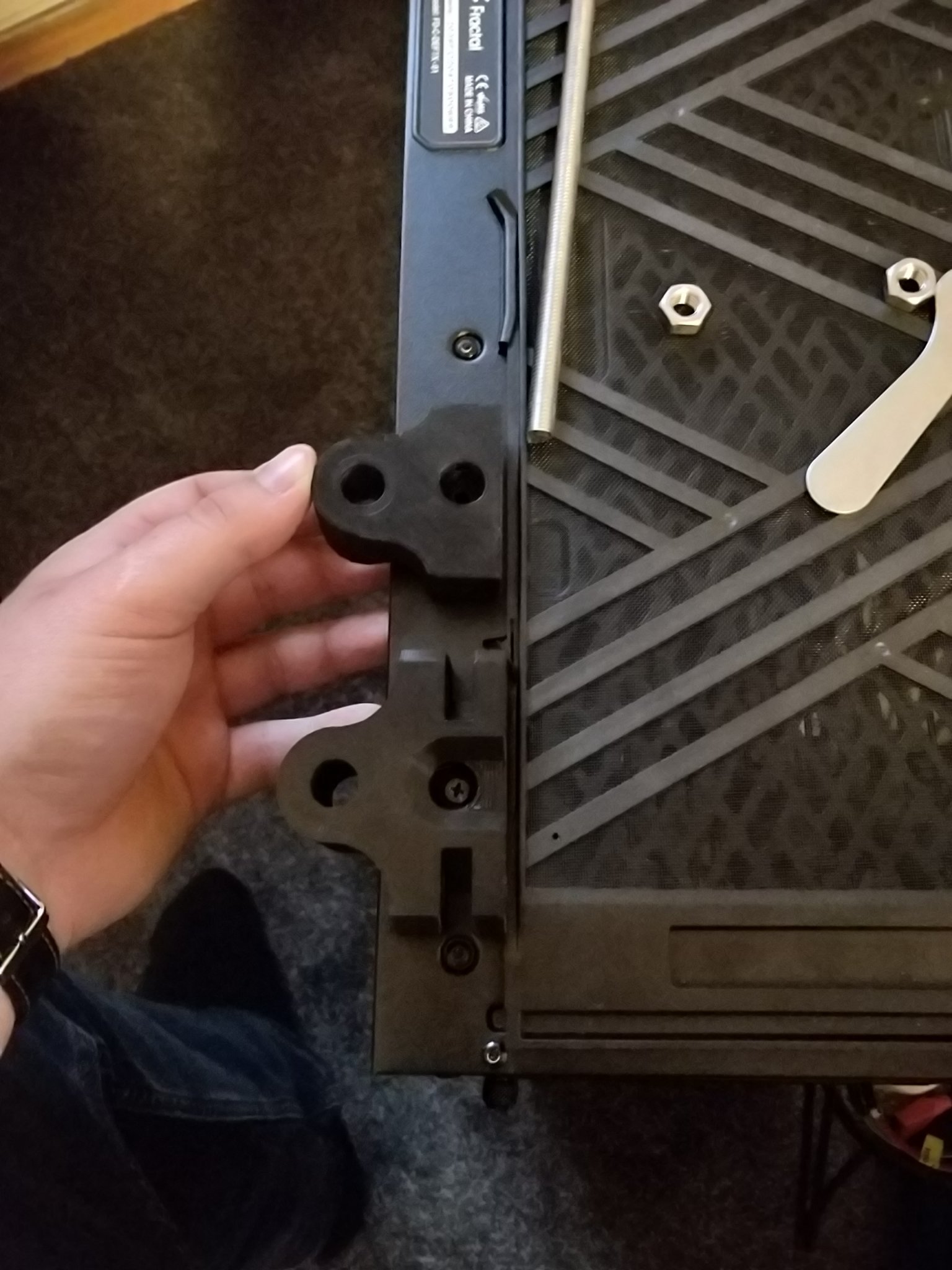

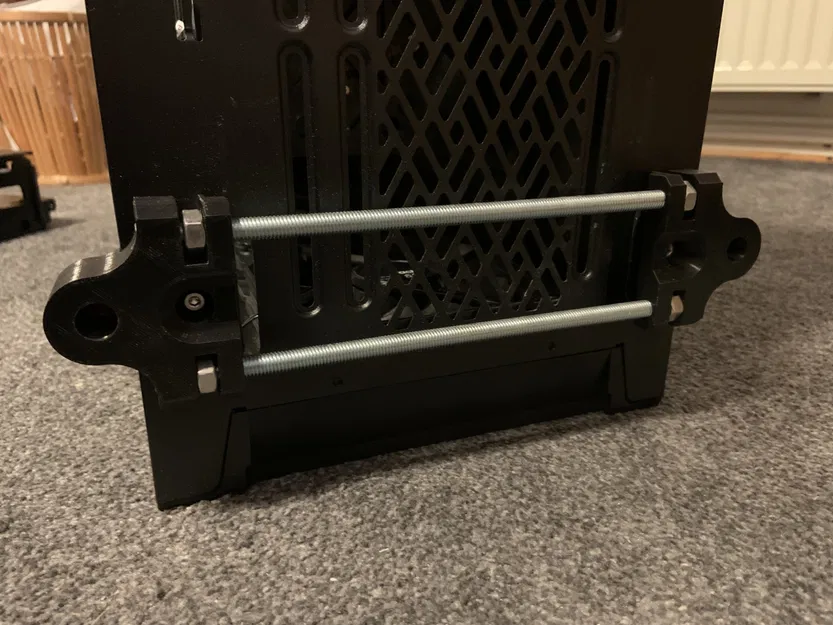

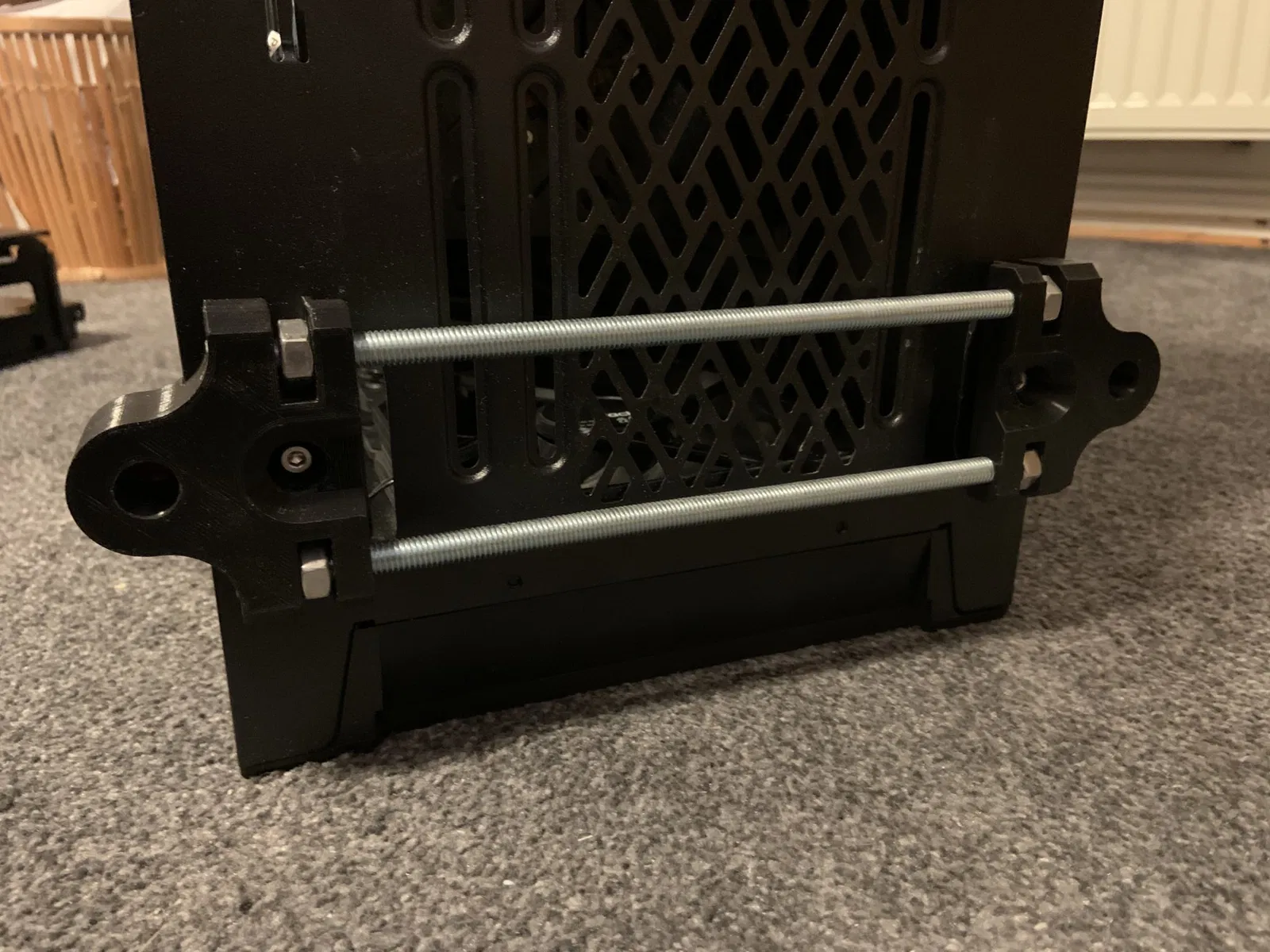

Tui đã thay đổi bộ phận để phù hợp với thanh thép 8mm nhằm ngăn bánh xe bị nghiêng vào trong và thêm nắp che. Có một video minh họa những thay đổi so với bản gốc.

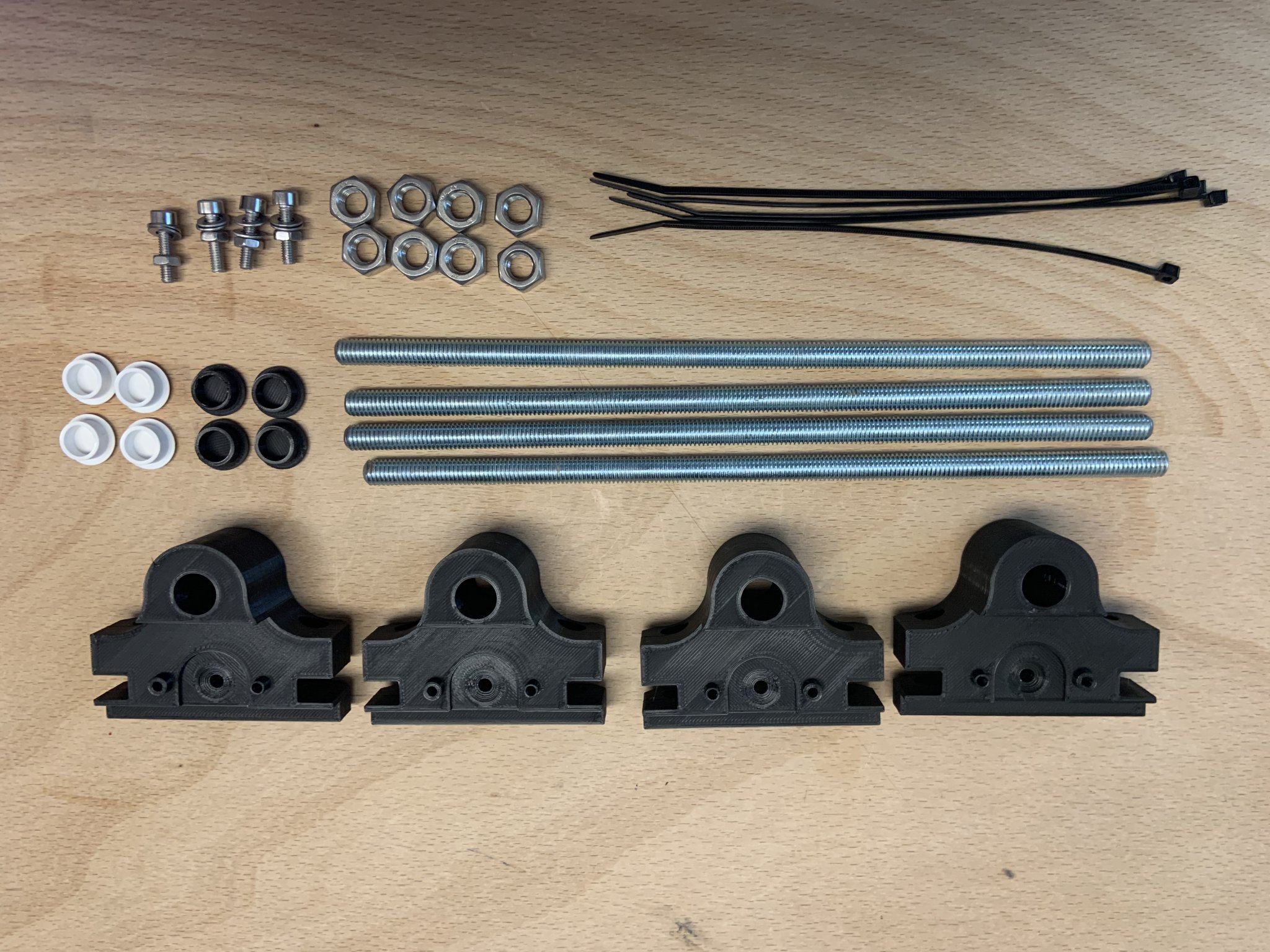

Bạn sẽ cần:

• Các bộ phận in 3D (tổng cộng 90-120g PLA) (Bạn cần 2x SideA và 2x SideB)
• Một bộ bánh xe ghế văn phòng tiêu chuẩn với thanh 11mm. Giống vầy nè
• Thanh thép ren 8mm (cắt 1m thành 4x 23cm hoặc 22cm cho phiên bản thay thế, Define 7 có độ dài khác nhau)
• Cưa kim loại để cắt thanh
• 8x Đai ốc M8
• Tùy chọn 4x ốc M4x12mm với 4x Vòng đệm M4 và 4x Đai ốc M4

Cập nhật 2025-11-03

• Thông tin: Cũng hoạt động trên case Define 7 bản thường. Cảm ơn Motiur Rahman đã thử nghiệm và xác nhận. Case này hẹp hơn các mẫu XL. Vui lòng điều chỉnh độ dài thanh cho phù hợp. (đã cập nhật tiêu đề + văn bản)

Cập nhật 2023-11-05:

Tui đã cung cấp một phiên bản thay thế với các thay đổi sau:

• Lỗ thanh giờ là 8,15mm thay vì 8,10mm
• Các lỗ thanh được che ở đầu và không xuyên suốt. Nó được thiết kế cho thanh dài đúng 22cm. Về lý thuyết, điều này có nghĩa là bạn không cần dùng đai ốc M8 để cố định vì nó không thể lung lay ở đó và chỉ dùng để làm cứng toàn bộ.
• 2 chốt nhỏ ở trên cùng có lỗ để luồn dây rút giờ đã đặc. Bạn không thể dùng dây rút, nhưng chúng không dễ bị gãy. (Hãy đảm bảo chỉ có con ốc ở giữa giữ nó lại)

Nếu bạn muốn sử dụng phiên bản này thì tùy bạn. Nó không hẳn là tốt hơn hay tệ hơn theo bất kỳ cách nào. Cứ quyết định cái bạn muốn. Tui cũng cung cấp file step nếu bạn muốn tự thay đổi.

Cài đặt tui đã dùng:

• In trên máy Prusa i3 MK3s
• Đầu phun 0,4mm, chiều cao lớp 0,20mm
• 30% Infill

Cứ thoải mái in với các cài đặt khác nếu bạn nghĩ chúng tốt hơn.

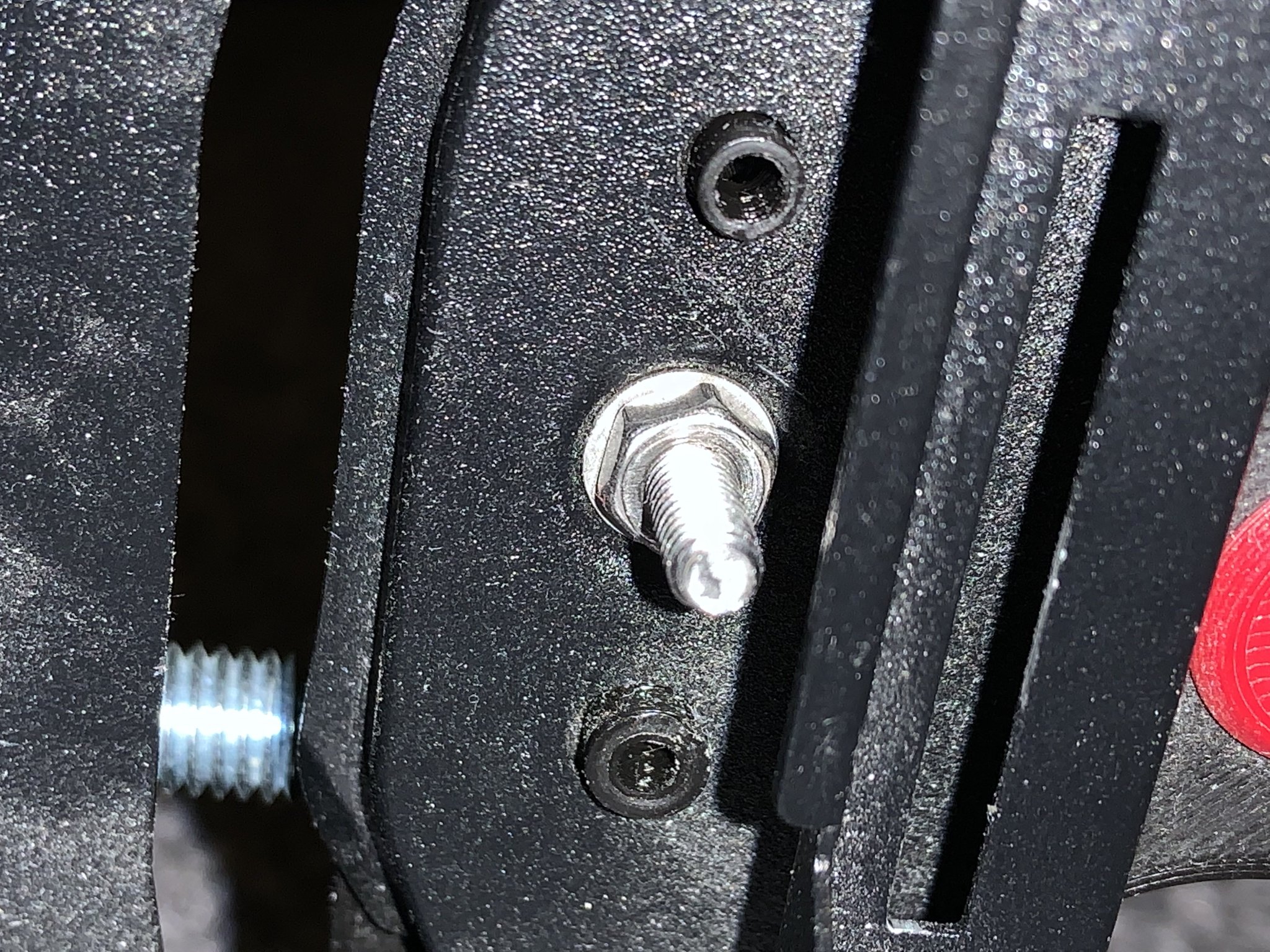

Bạn có thể sử dụng cùng loại ốc từ chân đế gốc với dây rút. Nếu lỗ ốc không có ren, tui khuyên bạn nên dùng ốc M4x12 và vòng đệm + đai ốc để cố định bộ chuyển đổi vào case chắc chắn hơn. Bạn sẽ cần tạo ren cho lỗ từ ~3,4 lên M4. Tui đã không có/sử dụng dây rút.

Vì bạn đã ở đây, có lẽ bạn cũng sẽ quan tâm đến các bộ phận liên quan đến case khác mà tui đã làm:

Khay ổ cứng in 3D có bảo vệ SAS

Giá đỡ quạt giữa các lồng ổ cứng

sẽ cập nhật - Giá đỡ cho bộ mở rộng SAS Intel RES2SV240 + ống dẫn quạt và quạt hướng trục
