Khay HDD Fractal Design Loại B có Bộ Bảo Vệ SAS

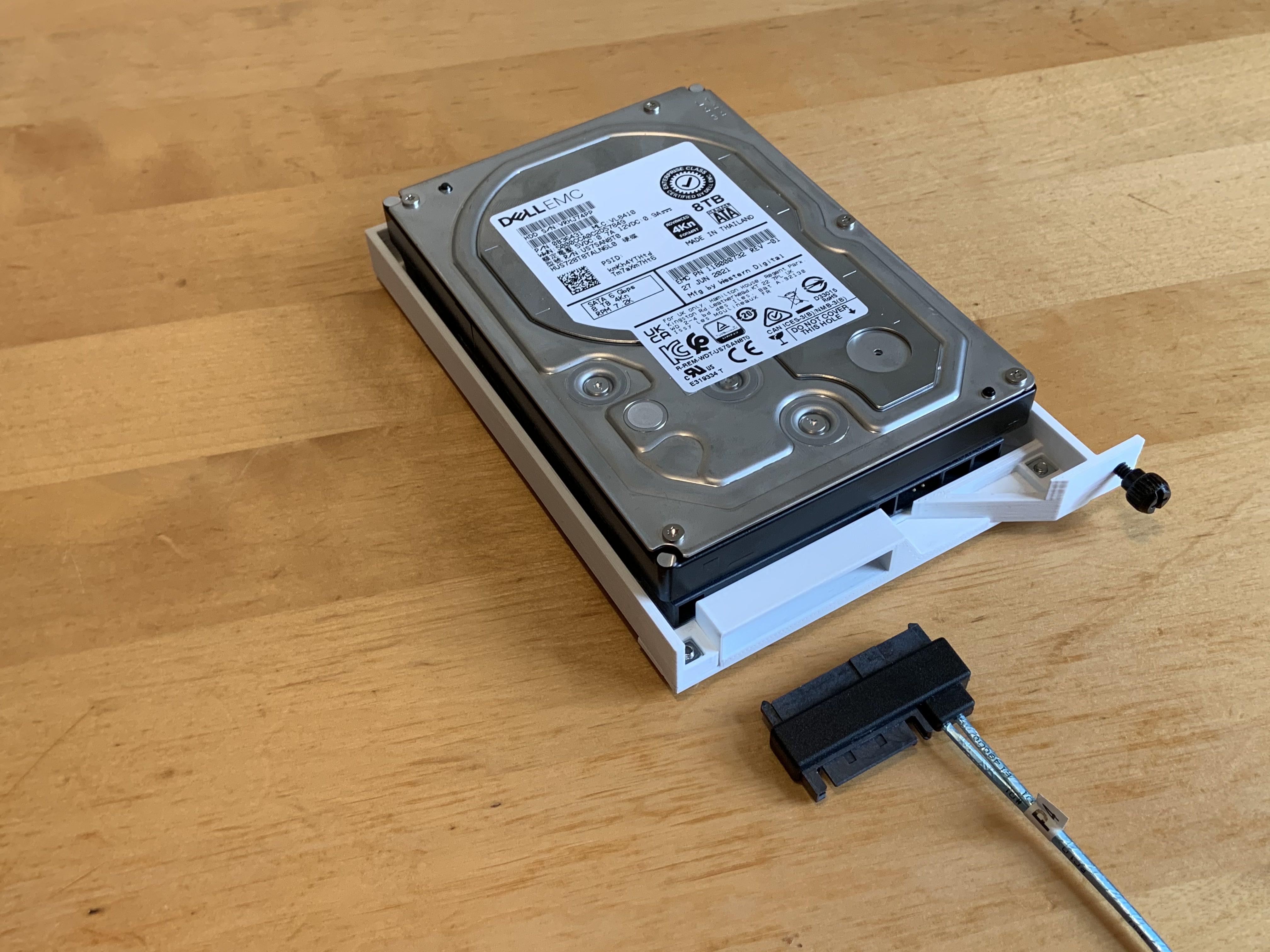

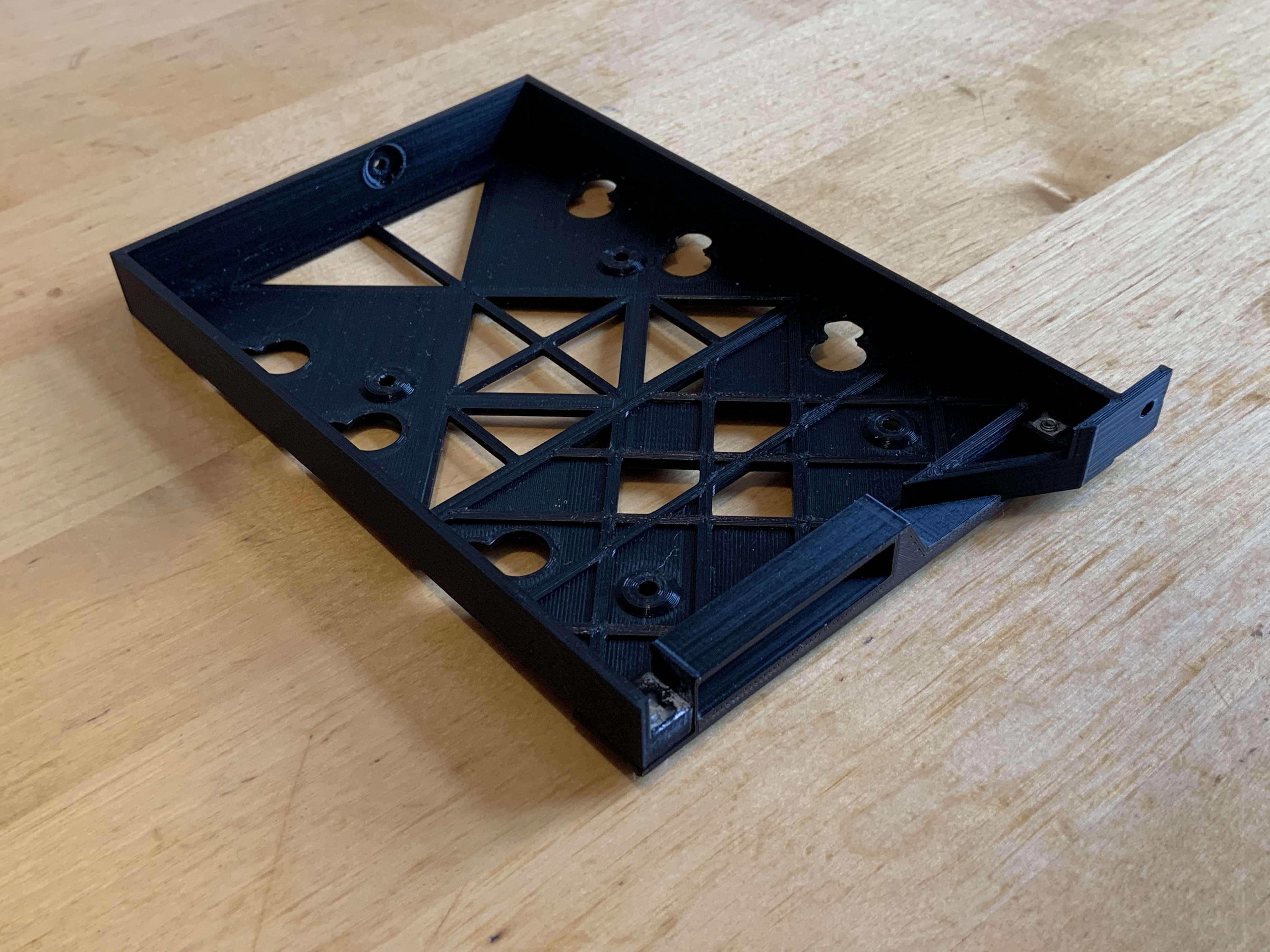

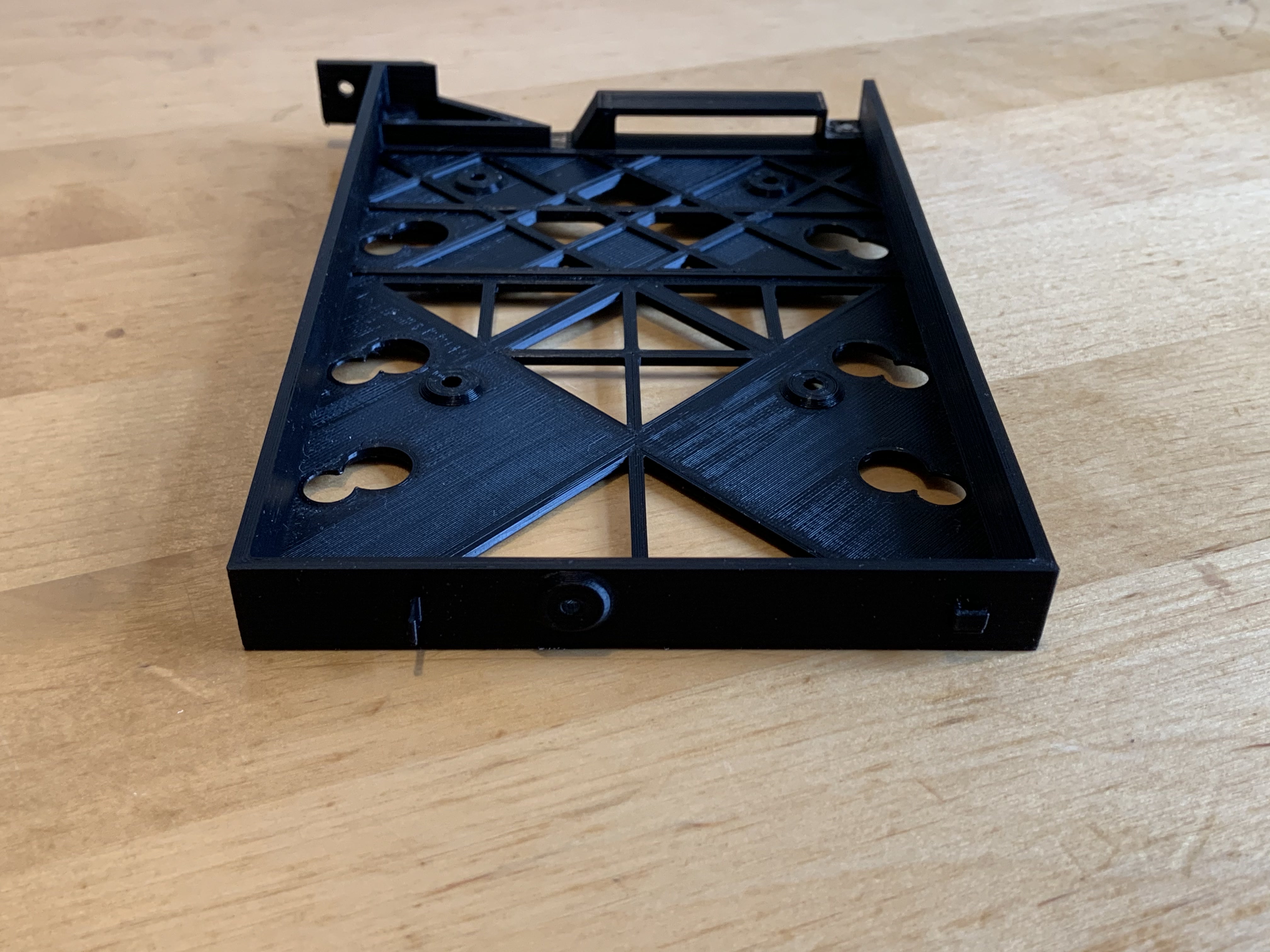

Đây là khay ổ cứng HDD cho Fractal Define 7 XL (và các mẫu khác) với bộ bảo vệ SAS tùy chọn.

Khay này là sự thay thế hoặc bổ sung trực tiếp cho khay “FD-A-TRAY-001” nguyên bản của Fractal Design. Hoặc còn được gọi là “HDD Tray Kit - Type B”.

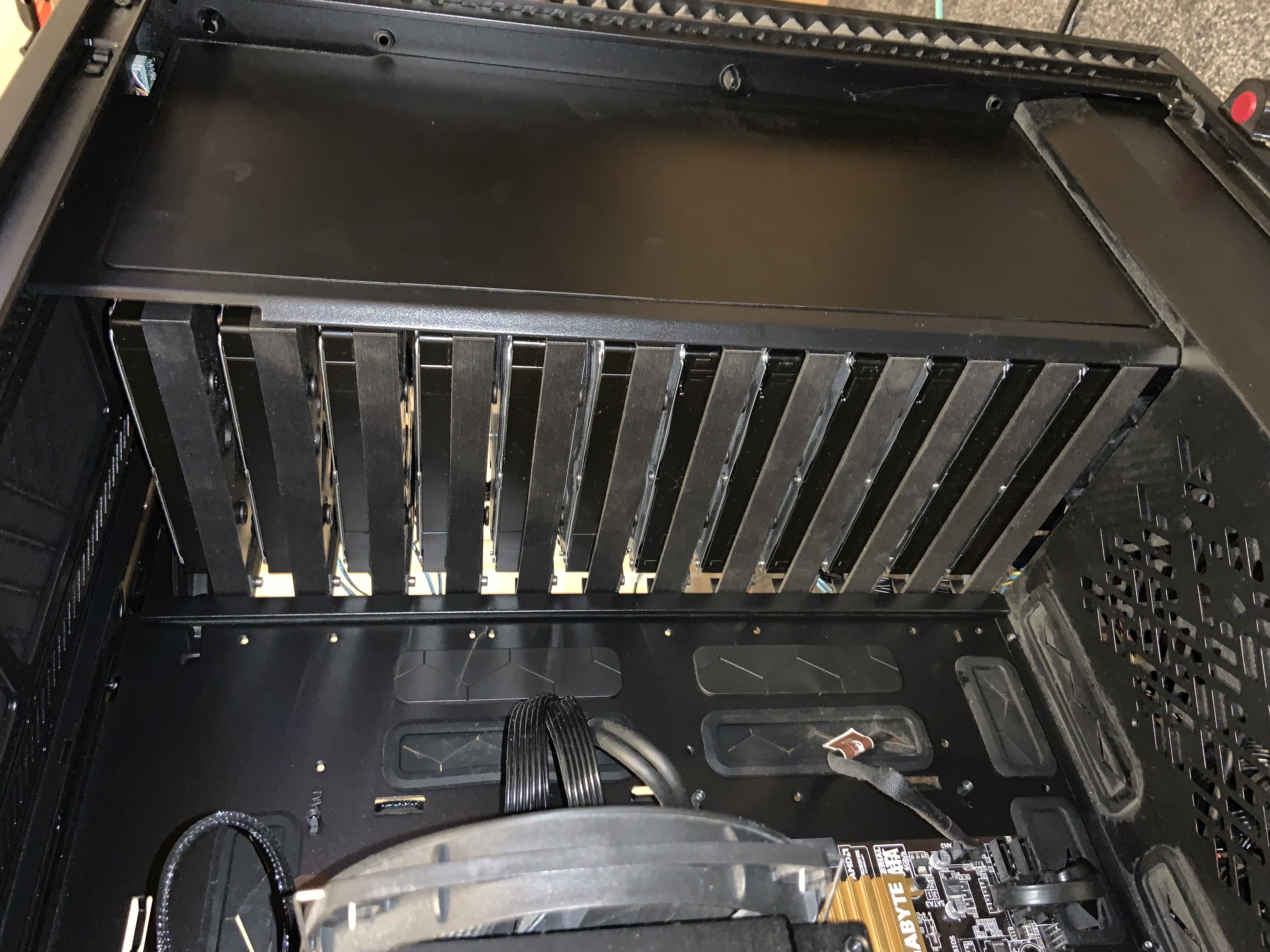

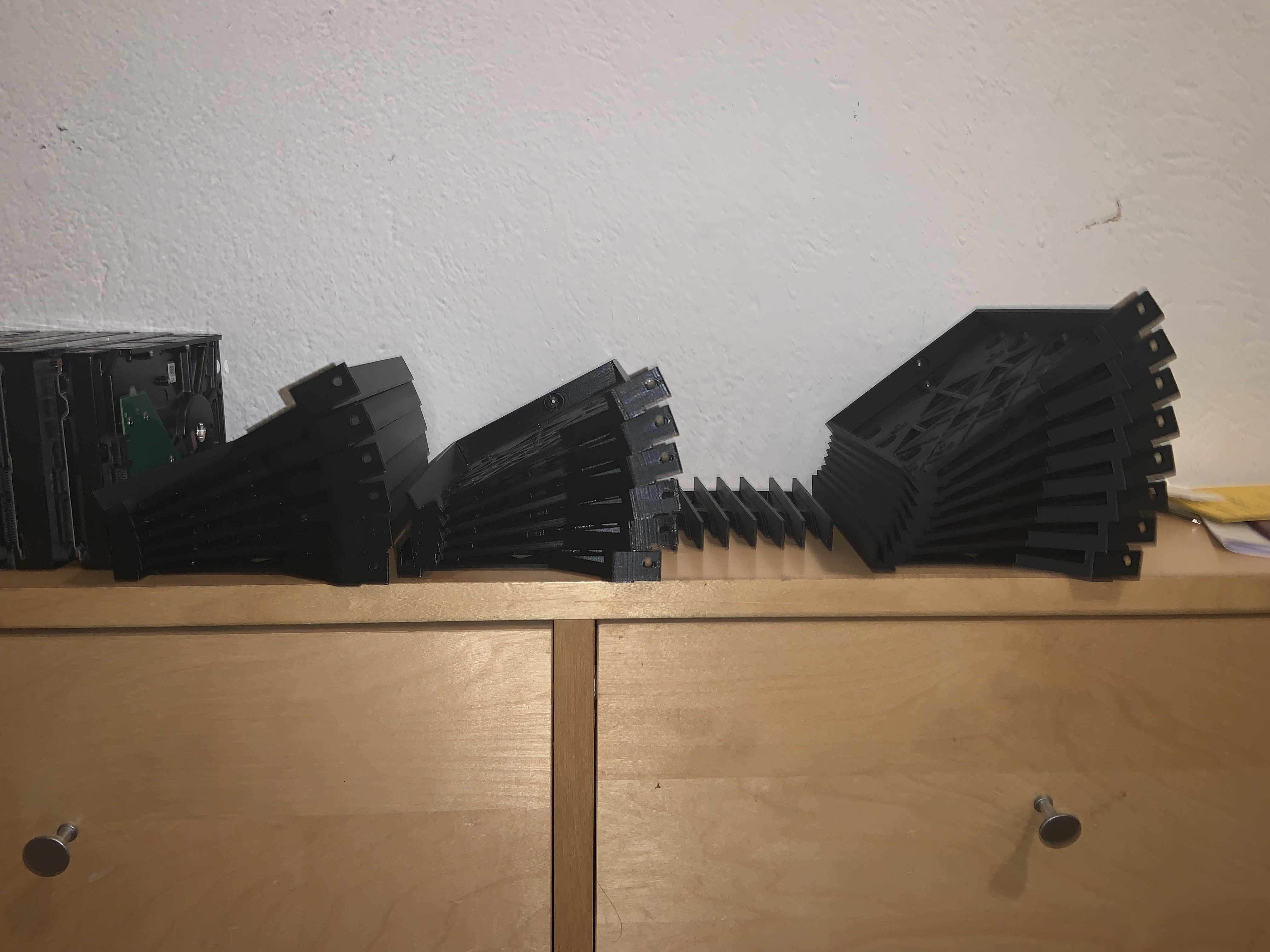

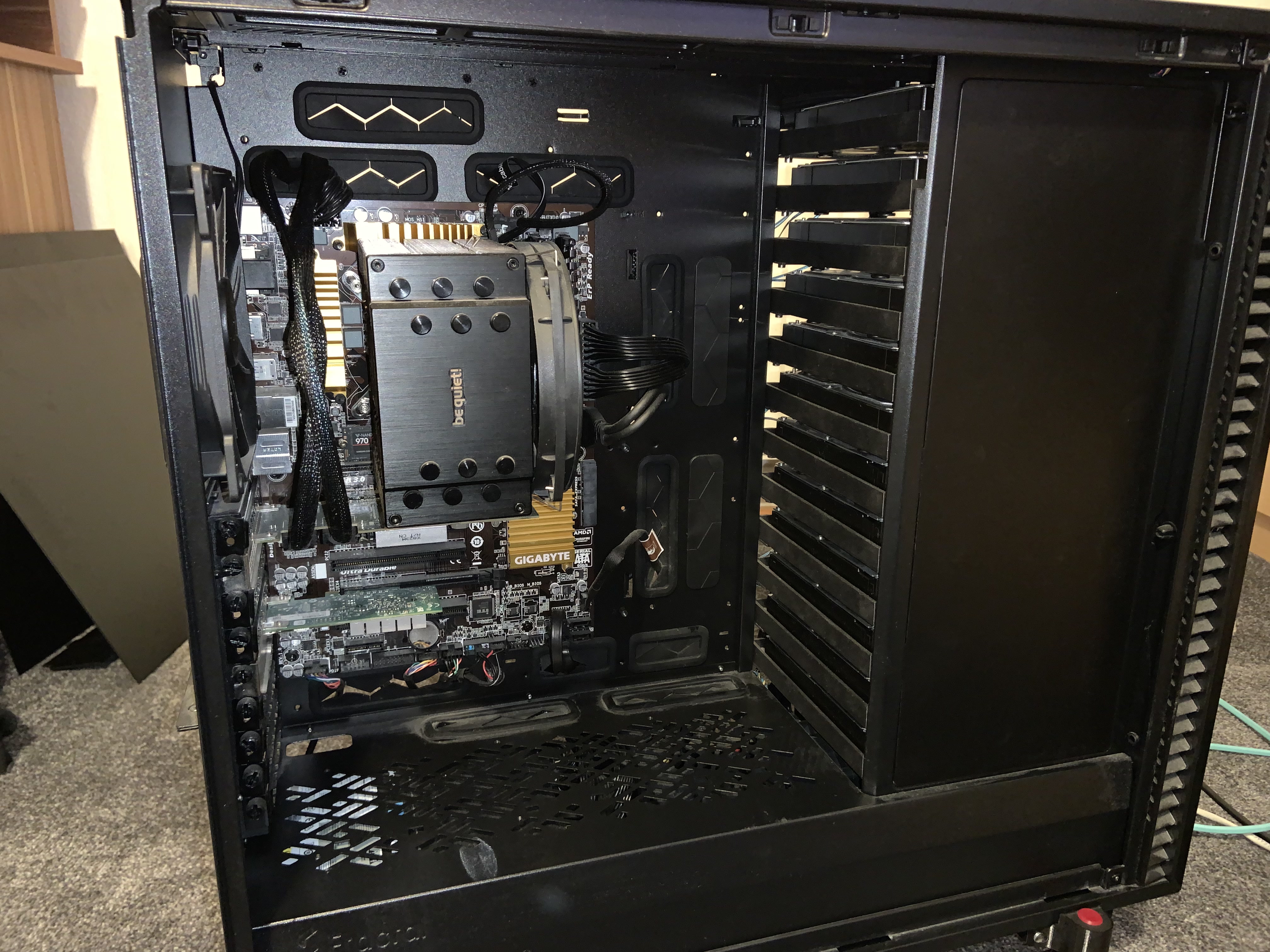

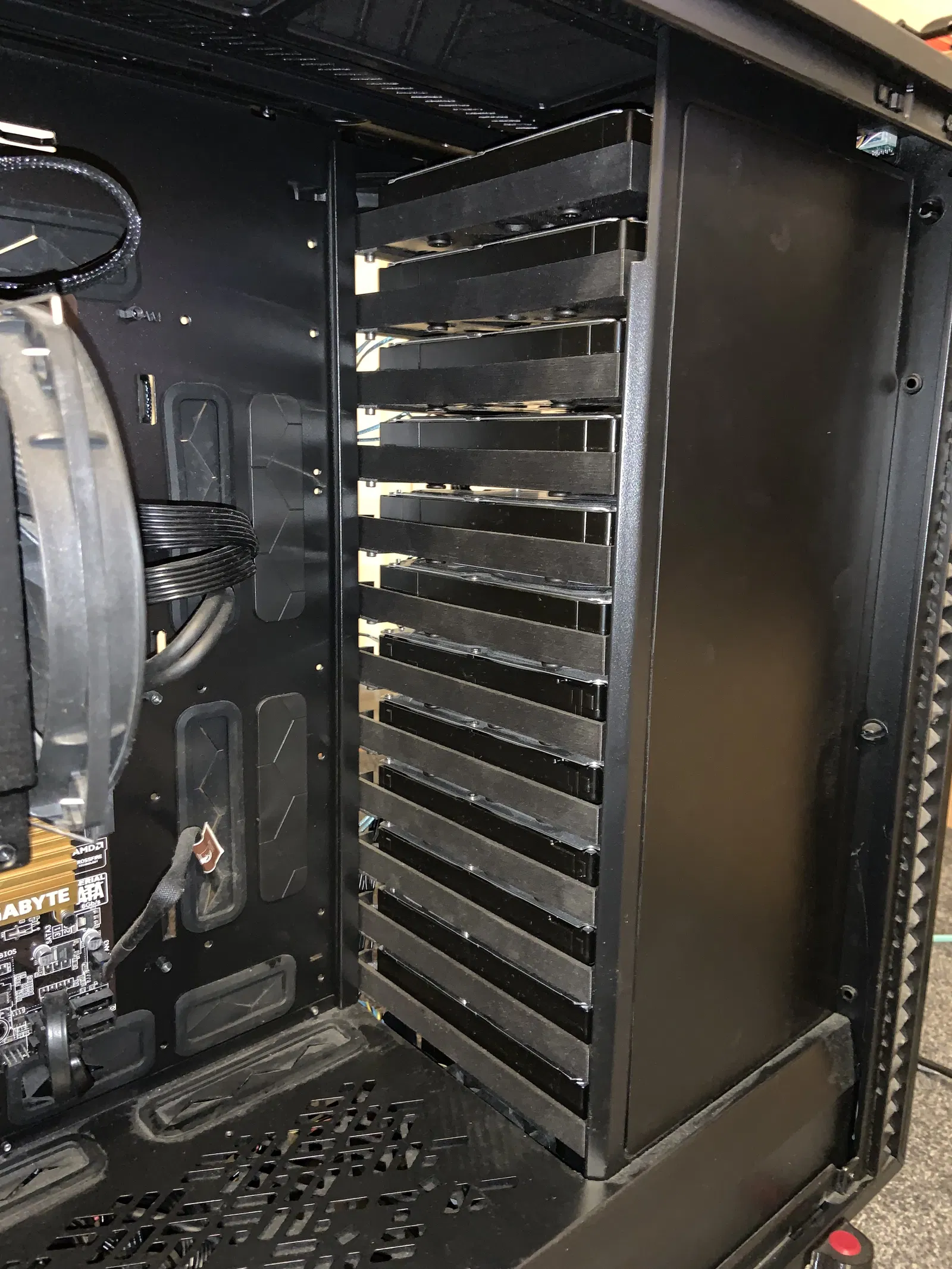

Trong thời kỳ Covid, các phụ kiện này rất khan hiếm và luôn hết hàng hoặc bị đội giá quá cao. Vì nhiều người khác và tôi cần một vài chiếc để lấp đầy tất cả các khe cắm trong vỏ máy, tôi đã tự thiết kế, in ấn và cải tiến những khay này và bán chúng trên eBay. Vì vậy, bây giờ, đây là các tệp để bạn tự in.

Có hai phiên bản: loại dày 2.5mm và loại mỏng 2mm. Tôi chủ yếu in bằng PLA, loại vật liệu cứng hơn, nên chỉ cần loại 2mm. Nếu bạn in bằng PETG, loại vật liệu mềm dẻo hơn, tôi khuyên dùng loại 2.5mm. Trong hầu hết các trường hợp, loại mỏng 2.0 với PLA là đủ.

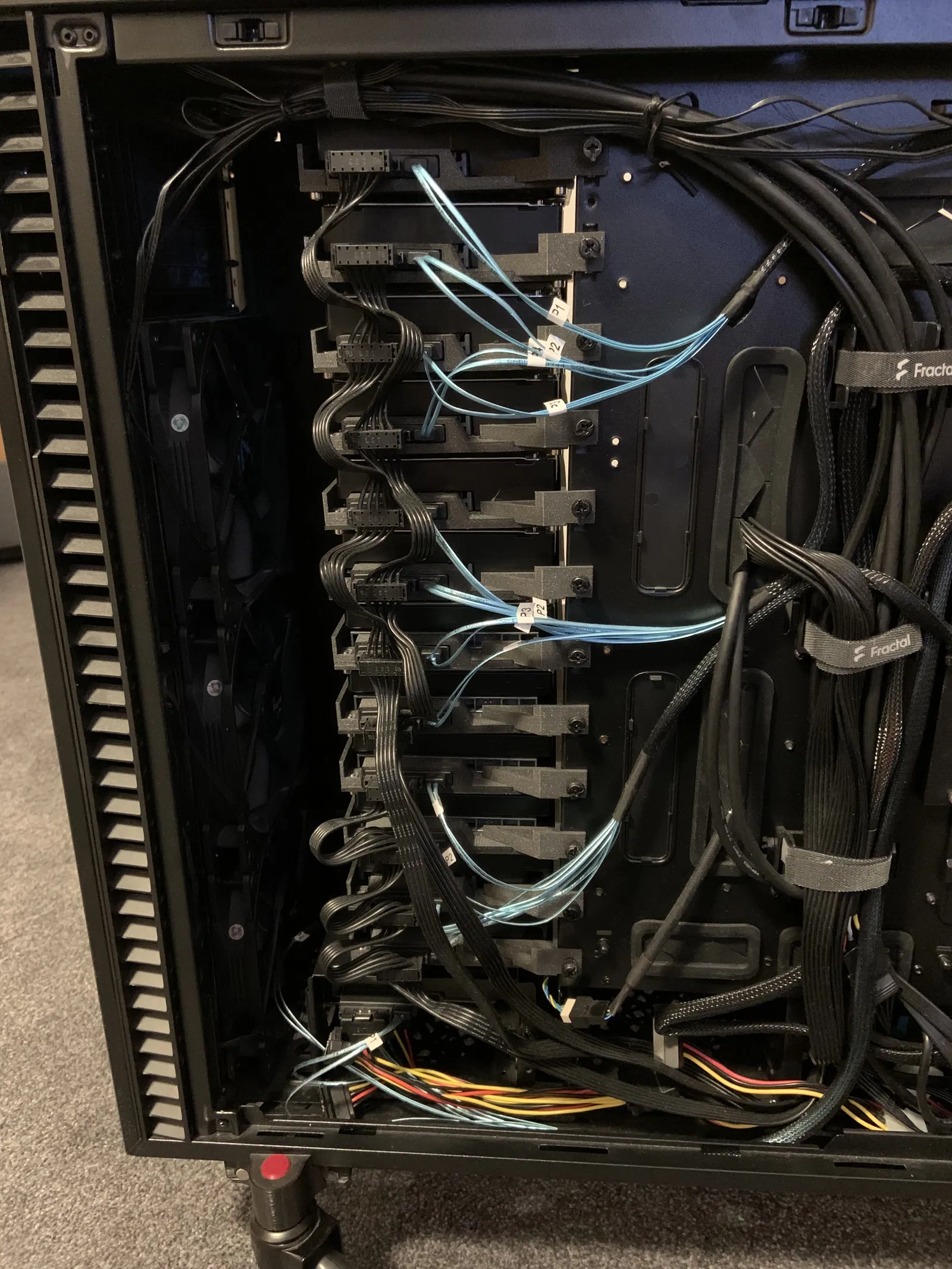

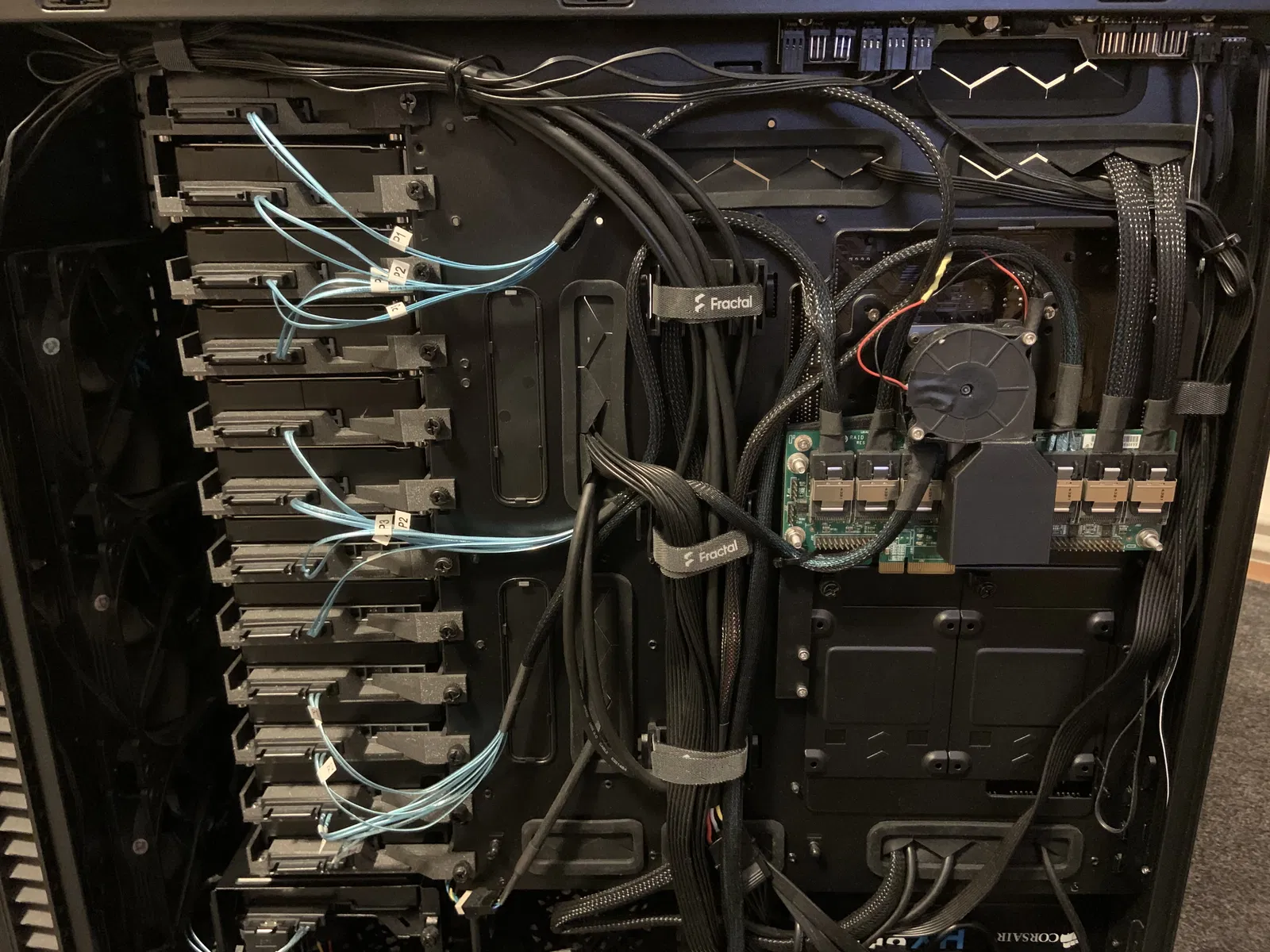

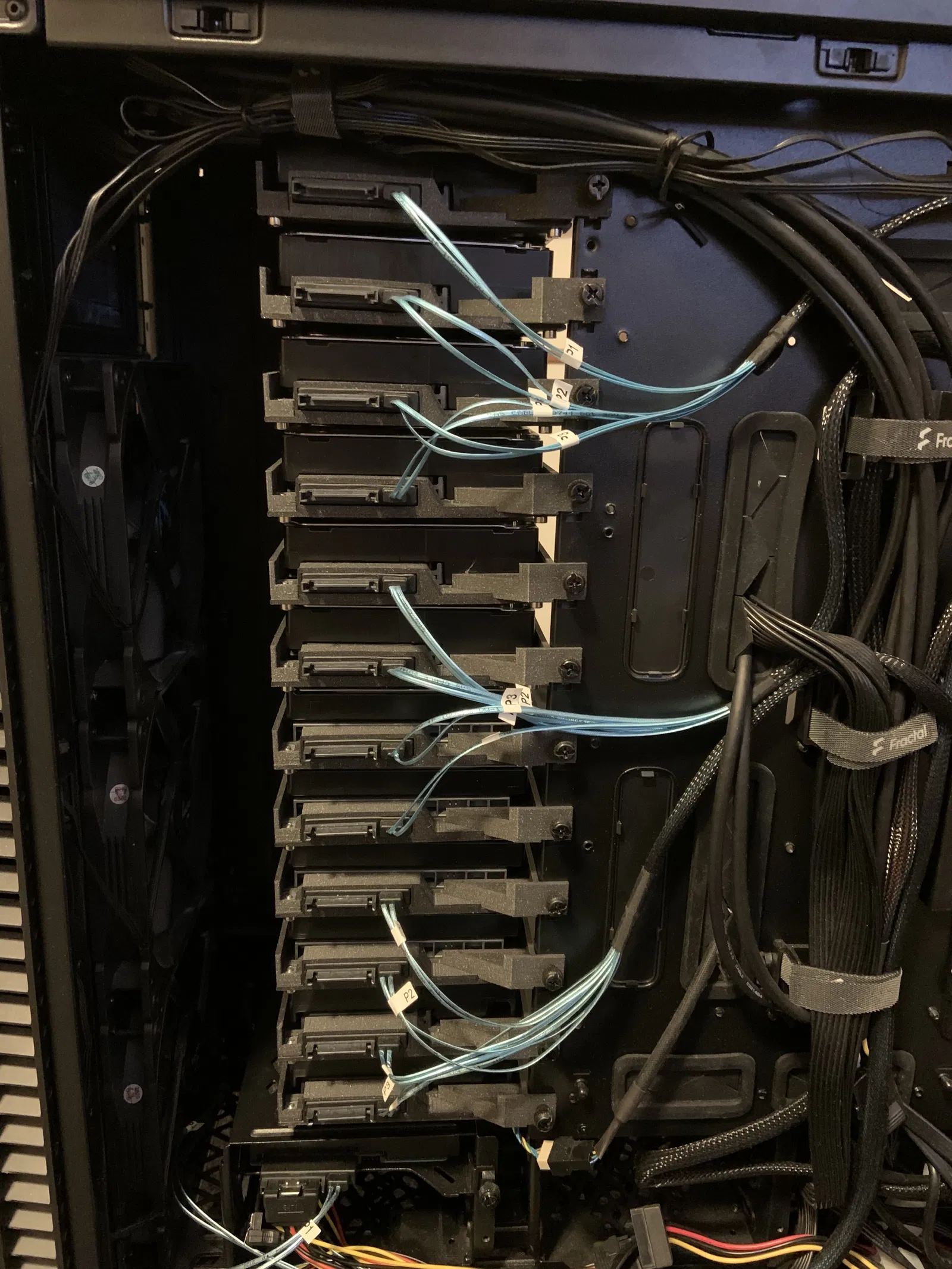

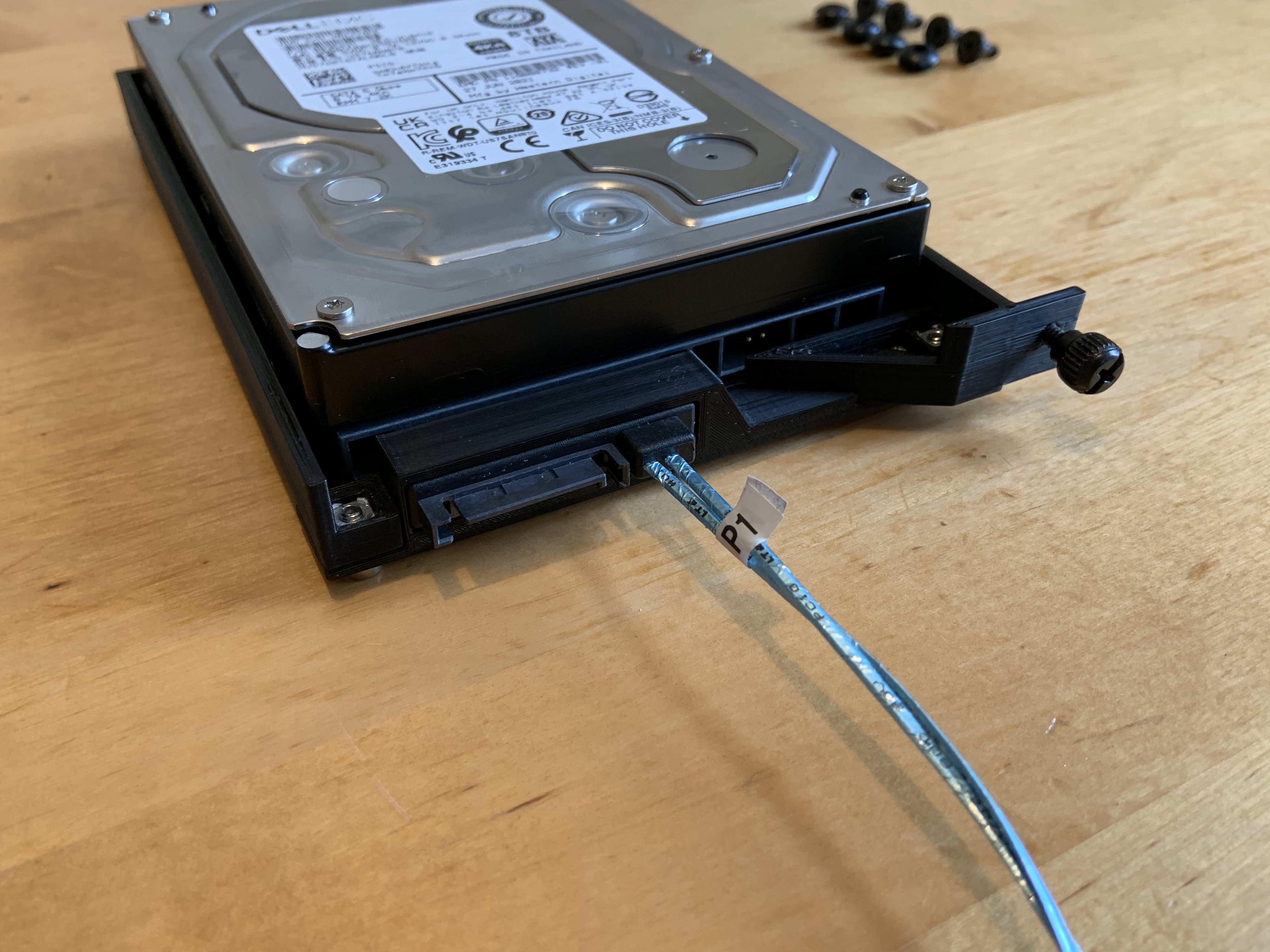

Bộ bảo vệ SAS là tùy chọn cho những người sử dụng cáp SAS SFF-8482 kết hợp với thẻ HBA hoặc Raid. Đối với SATA thì không cần thiết.

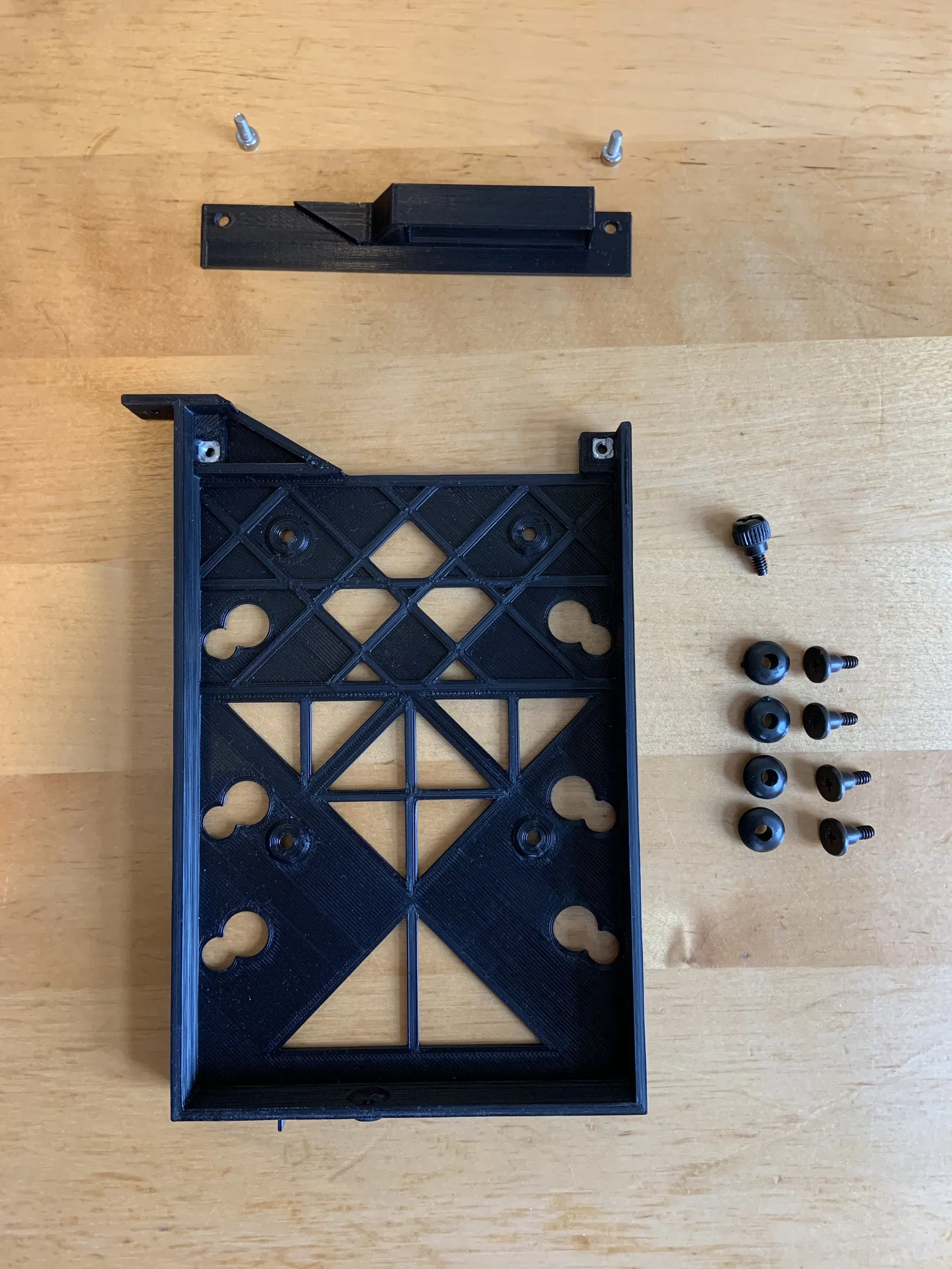

Bạn cần gì cho mỗi khay:

• khay in 3D
• 1x vít vặn tay như thế này
• 4 (hoặc 6) miếng đệm cao su chống rung HDD (4mm) như thế này
• 4 (hoặc 6) vít HDD như thế này
• tùy chọn 1x vít nhỏ để cố định khay ở phía sau như thế này

Nếu bạn cũng muốn thêm bộ bảo vệ SAS, bạn sẽ cần những thứ sau:

• bộ bảo vệ SAS in 3D
• 2x vít M3x8 (tôi đã sử dụng vít DIN 912)
• 2x đai ốc vuông M3 (hình dạng thấp tiêu chuẩn)

Cài đặt của tôi:

• in trên máy Prusa i3 MK3s
• vòi phun 0.4mm - chiều cao lớp 0.2mm - 100% Infill
• có hỗ trợ, nhưng chỉ hỗ trợ “đáy khay”. Loại trừ hỗ trợ cho lỗ phía trước và phía sau.
• với Das Filament PLA, Prusament PLA, Fillamentum PLA hoặc bất cứ thứ gì bạn thích ^^

Nếu bạn có bất kỳ câu hỏi nào, xin cứ hỏi.

Vì bạn đã ở đây, bạn có thể cũng quan tâm đến các bộ phận liên quan đến vỏ máy khác mà tôi đã làm:

Một số bánh xe cho Fractal Define XL của bạn

Giá đỡ quạt giữa các lồng HDD

tbd - Giá đỡ cho bộ mở rộng SAS Intel RES2SV240 + ống dẫn quạt và quạt hướng trục

Những khay này ban đầu dựa trên thiết kế của Jens Vancraybex bạn có thể tìm thấy ở đây. Từ đó, tôi đã sửa đổi/thiết kế lại rất nhiều để giảm vật liệu, thêm giá đỡ SAS và thay đổi dung sai để làm cho nó linh hoạt hơn. Tôi vẫn muốn ghi nhận công việc của anh ấy.
