Giá Đỡ Tuýp Cho Pegboard

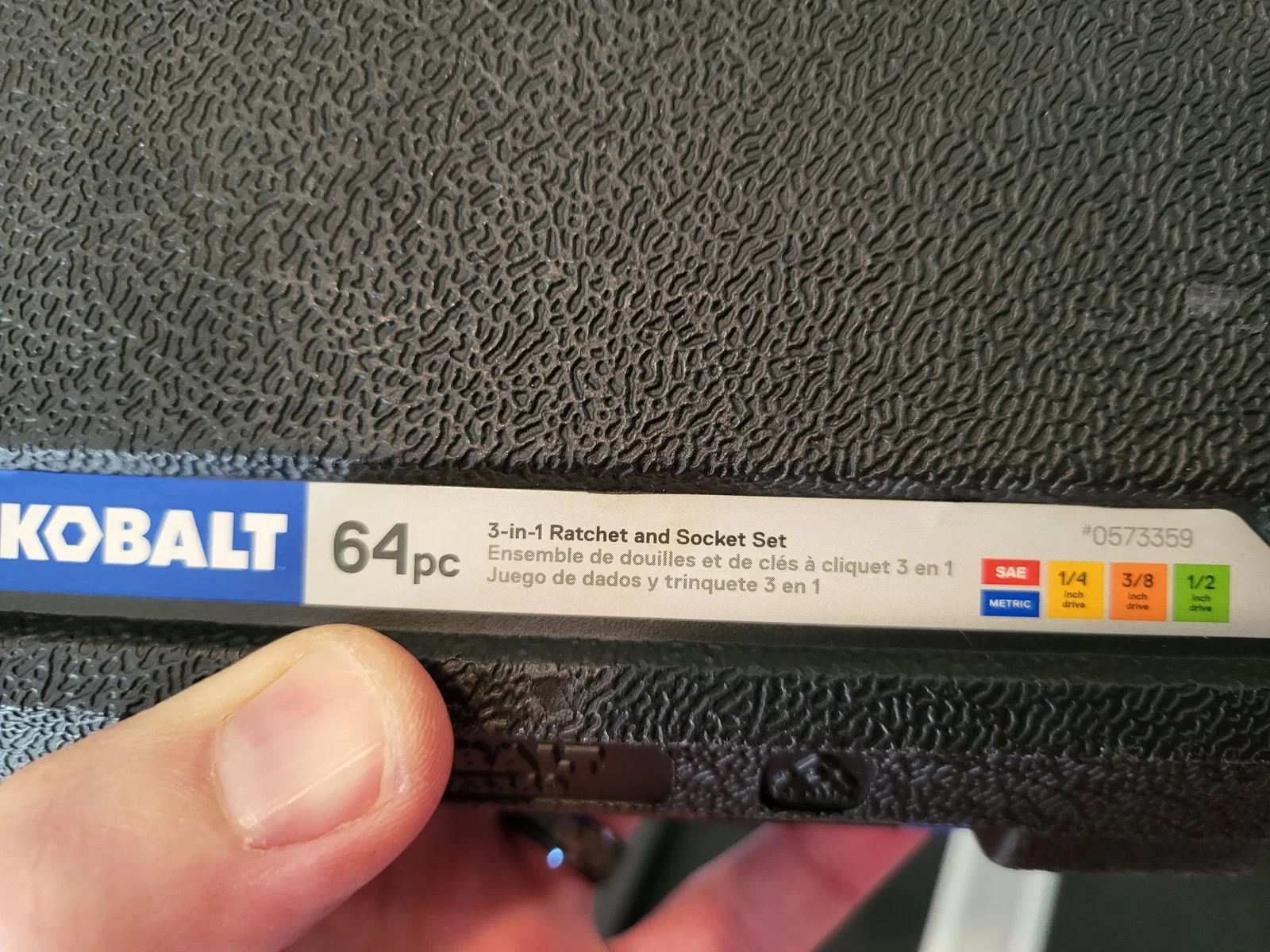

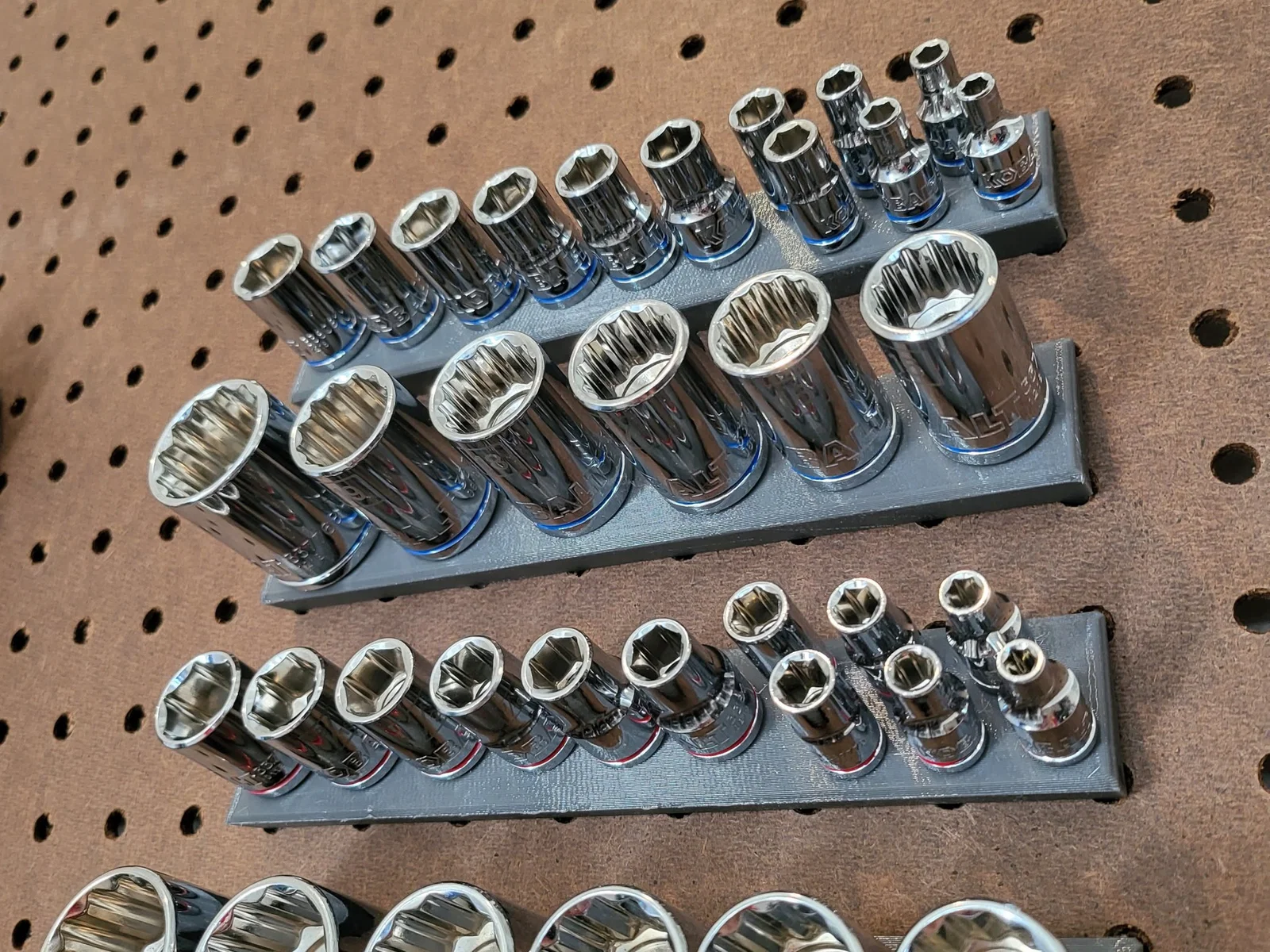

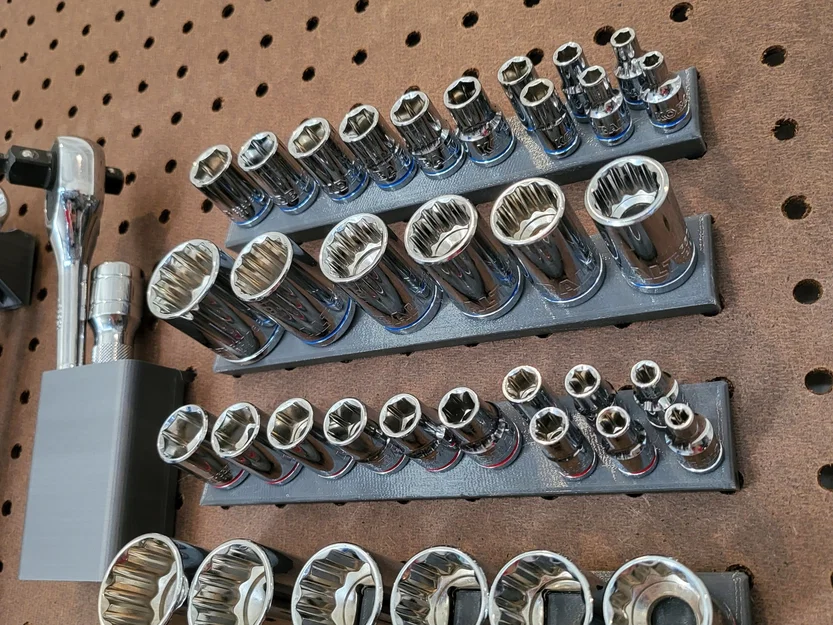

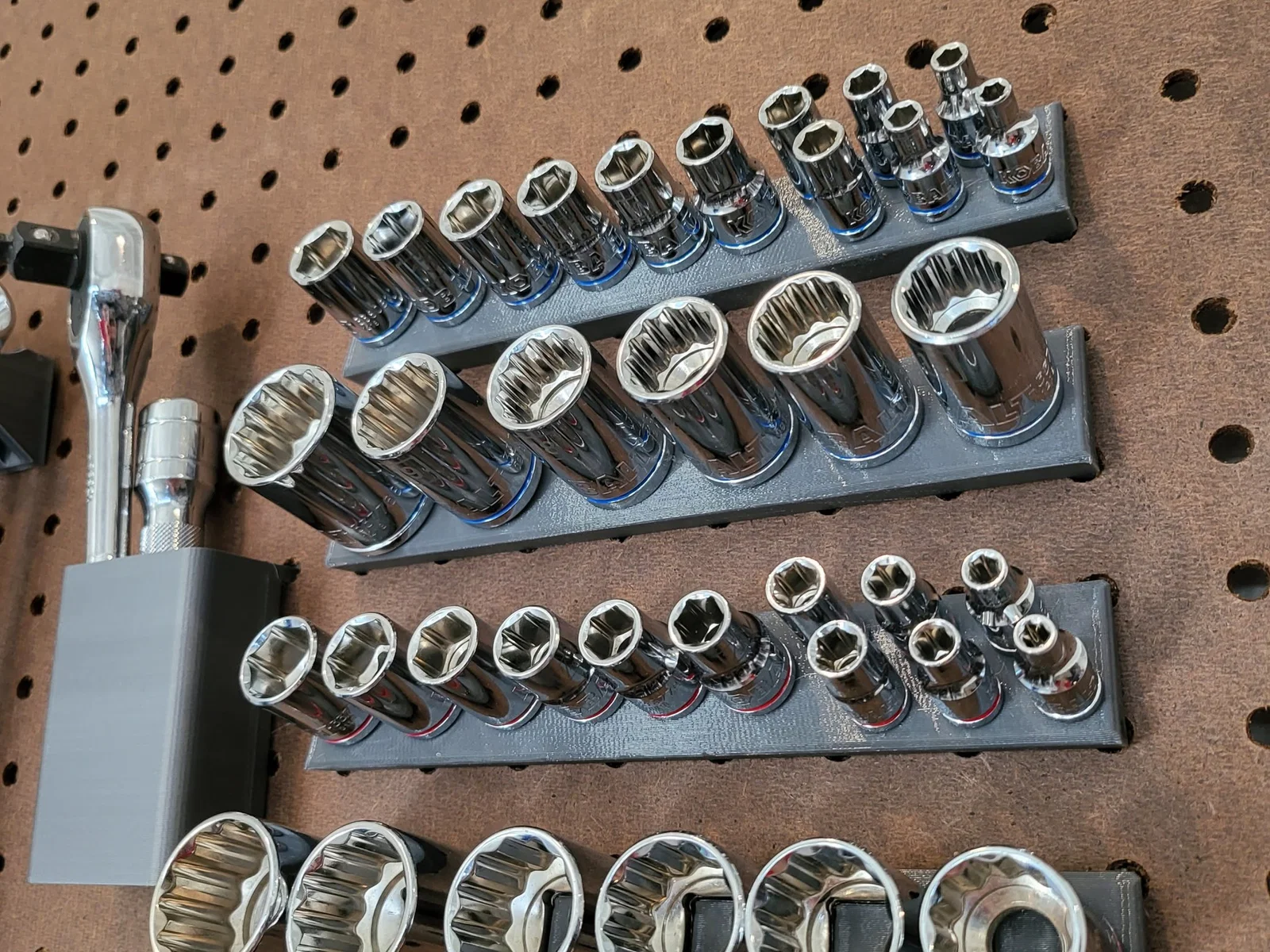

Bộ tuýp Kobalt của tui có 18 cái SAE và 18 cái Metric, nên tui thiết kế mấy cái đế cắm này riêng cho nó.

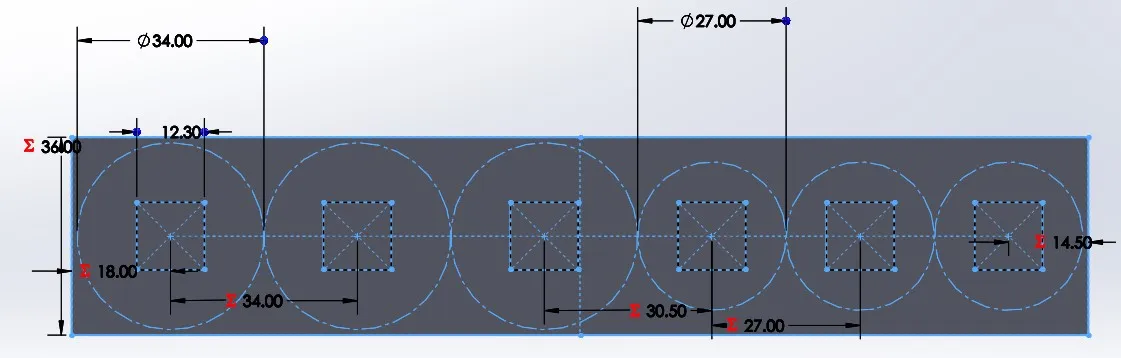

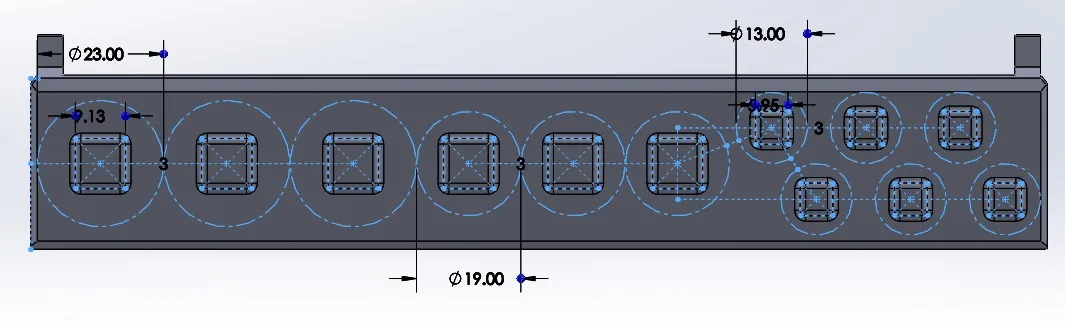

Chi tiết kích cỡ (hoặc xem bản vẽ):

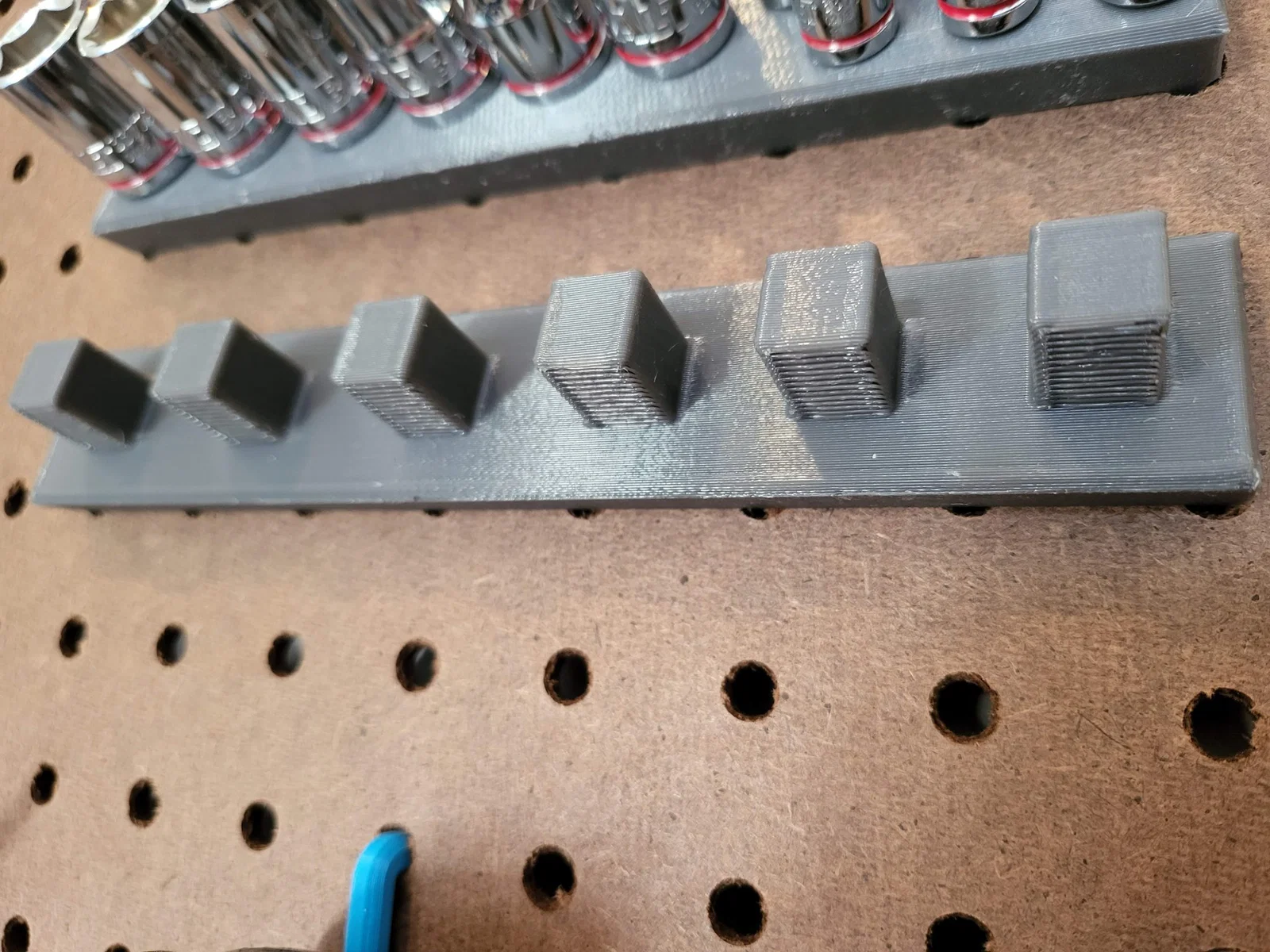

Chấu cắm được thiết kế cho lỗ phi ¼ inch, khoảng cách 1 inch.

Tuýp ½ inch: 3 cái đường kính ngoài 34mm, 3 cái đường kính ngoài 27mm

Tuýp 3/8 inch: 3 cái đường kính ngoài 23mm, 3 cái đường kính ngoài 19mm

Tuýp ¼ inch: 6 cái đường kính ngoài 14mm

Mỗi cái đế cắm dài hơn 7 inch một chút.

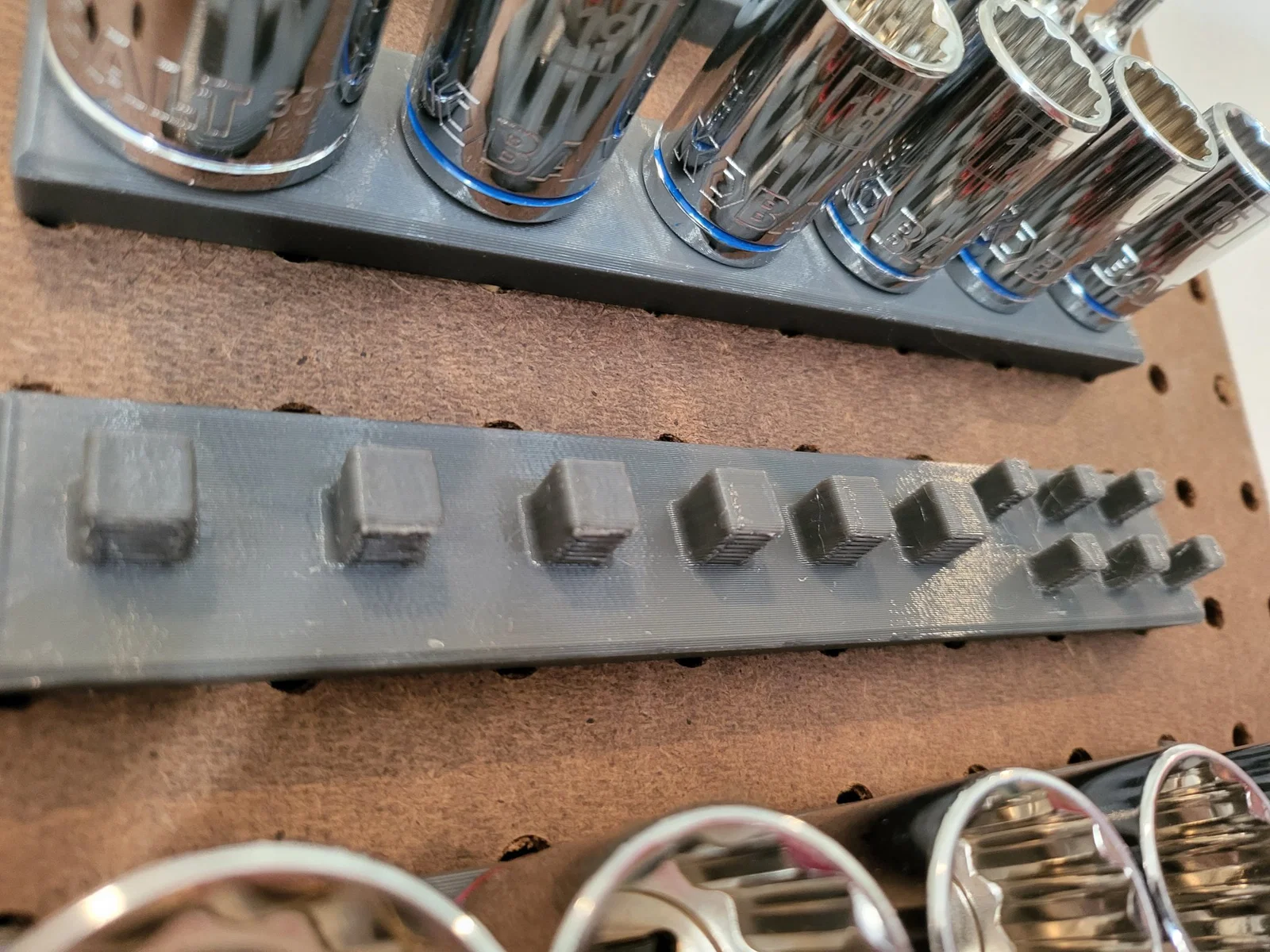

Bạn sẽ cần in thêm support, vì có chỗ thò ra 75 độ để cắm tuýp, với lại mấy cái chấu phía trên mà không có support thì in ra xấu lắm. Miễn là support của bạn in ngon lành và gỡ ra dễ thì tuýp nó sẽ nằm gọn ghẽ.

Tui còn gà mờ về Openscad lắm, nên chưa làm cái này tùy chỉnh theo kích cỡ của mọi người được. (Tui xài Solidworks). Nhưng tui chỉnh sửa thiết kế này dễ lắm, nếu bạn cần khoảng cách tuýp khác hoặc nhiều chỗ cắm hơn thì cứ nhắn tui làm cho. Cứ để lại comment hoặc tin nhắn cho tui nha.

Tui in thử bằng Sunlu PETG với độ dày lớp là 0.3mm và độ rộng đường in là 0.6mm.

Nhớ thả tim cho tui nha.
