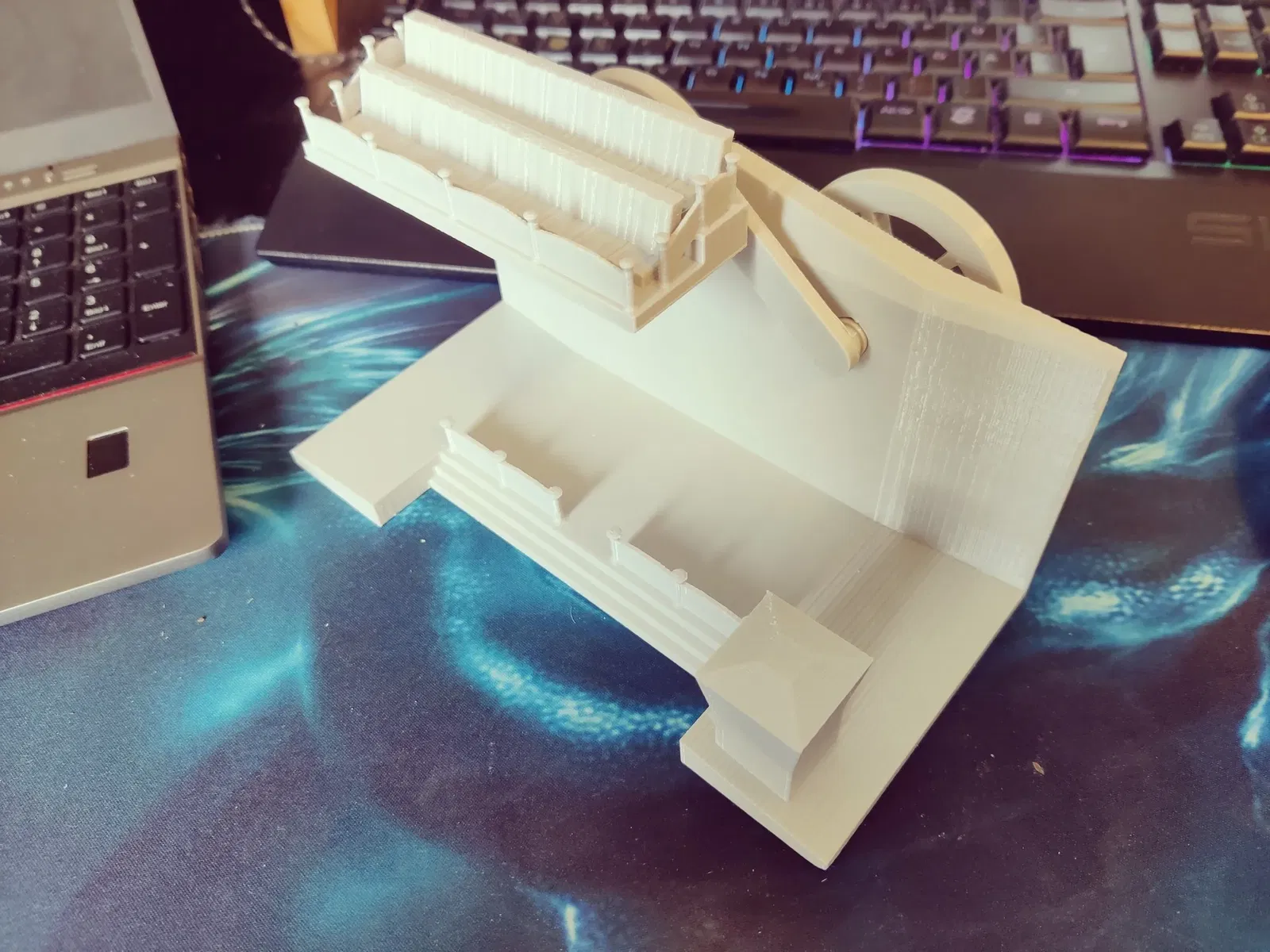

Mô hình tàu lượn 'Crazy Dance' vui nhộn

Mô hình này là một trò chơi tàu lượn siêu tốc được thiết kế theo kiểu tự do, được biết đến với nhiều tên gọi khác nhau, ví dụ như “Crazy Dance”.

Mô hình có thể dễ dàng in trên hầu hết các máy in 3D (phần lớn nhất có chiều rộng dưới 20cm) và chỉ có một bộ phận cần đến giá đỡ.

Vì tui in ấn không được đẹp lắm, nếu bạn in ra thì hãy đăng một ảnh chụp thành phẩm kèm theo phần bạn tô màu nha.

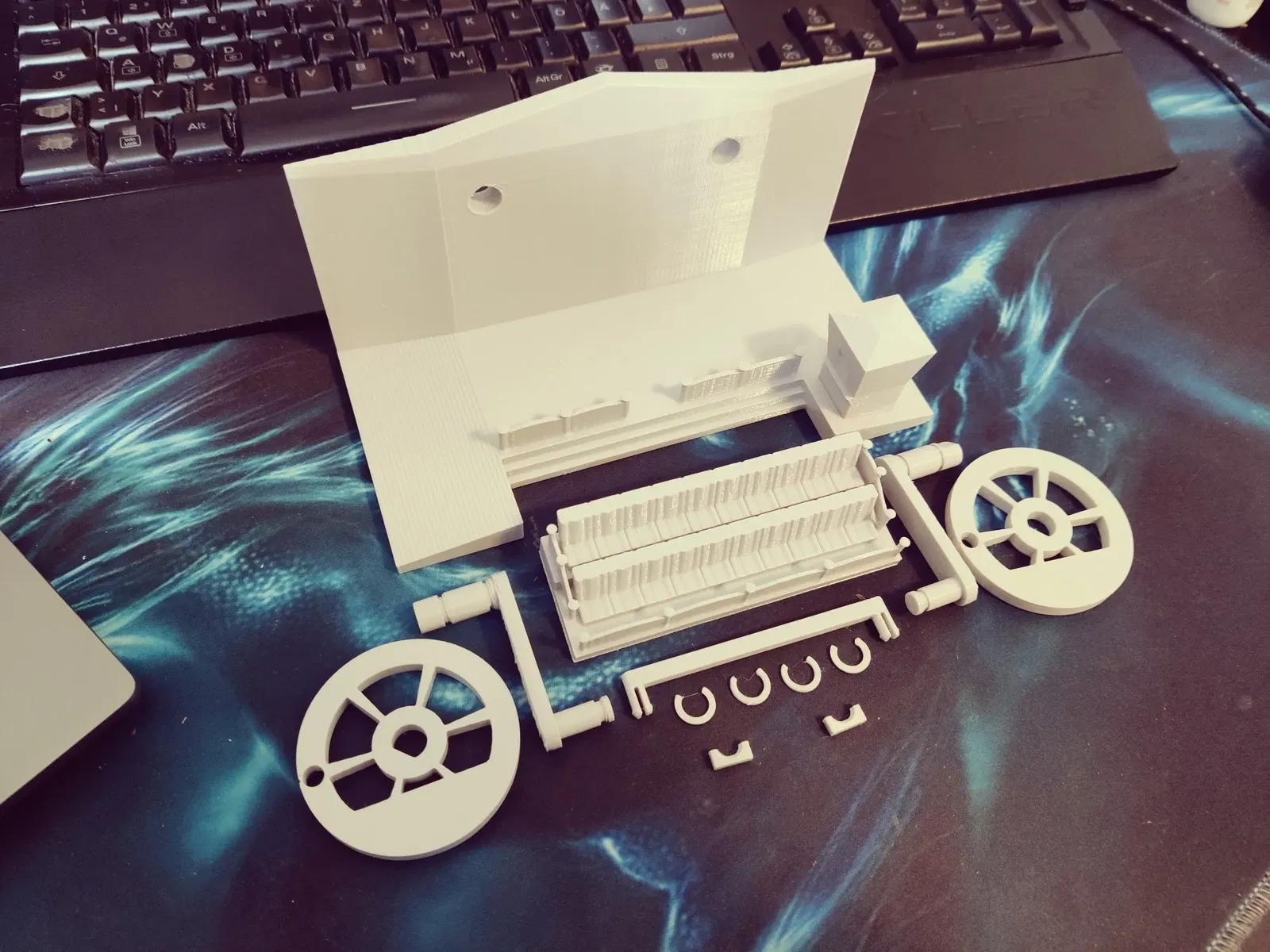

Danh sách các bộ phận:

| Bộ phận | Số lượng in | Lưu ý |
|---|---|---|
| Arretierung.stl | 2 | Chốt giữ cánh tay không bị rơi ra khỏi toa xe. |
| Bodenstation.stl | 1 | |
| Scheibenwischer Wagon.stl | 1 | Nên in ra mà không cần giá đỡ là được. |
| Schwungrad-Arm.stl | 2 | Tốt nhất là in với đầu dày hơn (phần hình tròn đã được cắt bớt) đặt trên mặt bàn in. Đây là bộ phận duy nhất chắc chắn cần giá đỡ. |
| Schwungrad-Clip.stl | 4 | Vòng đệm giữ lực. Để nguội một chút sau khi in để tránh bị biến dạng khi còn ấm. |
| Schwungrad-Rad.stl | 2 | |
| Schwungrad-Synchronstange.stl | 1 | |

Lắp ráp:

Đầu tiên, luồn hai cánh tay qua tấm đế với phần hình tròn dày hơn, đã cắt bớt. Cố định cả hai cánh tay bằng 2 vòng đệm mỗi bên vào các khe trên tường của trạm đế.

Tiếp theo, đẩy các chốt khóa vào toa xe (bạn có thể phải cắt bớt một chút phần trên để vừa, vì nó rất khít). Chú ý: Đừng đẩy chúng vào hết cỡ, nếu không bạn sẽ không lấy ra được và nếu đẩy vào trước khi gắn cánh tay thì bạn sẽ không thể gắn chúng vào được đâu.

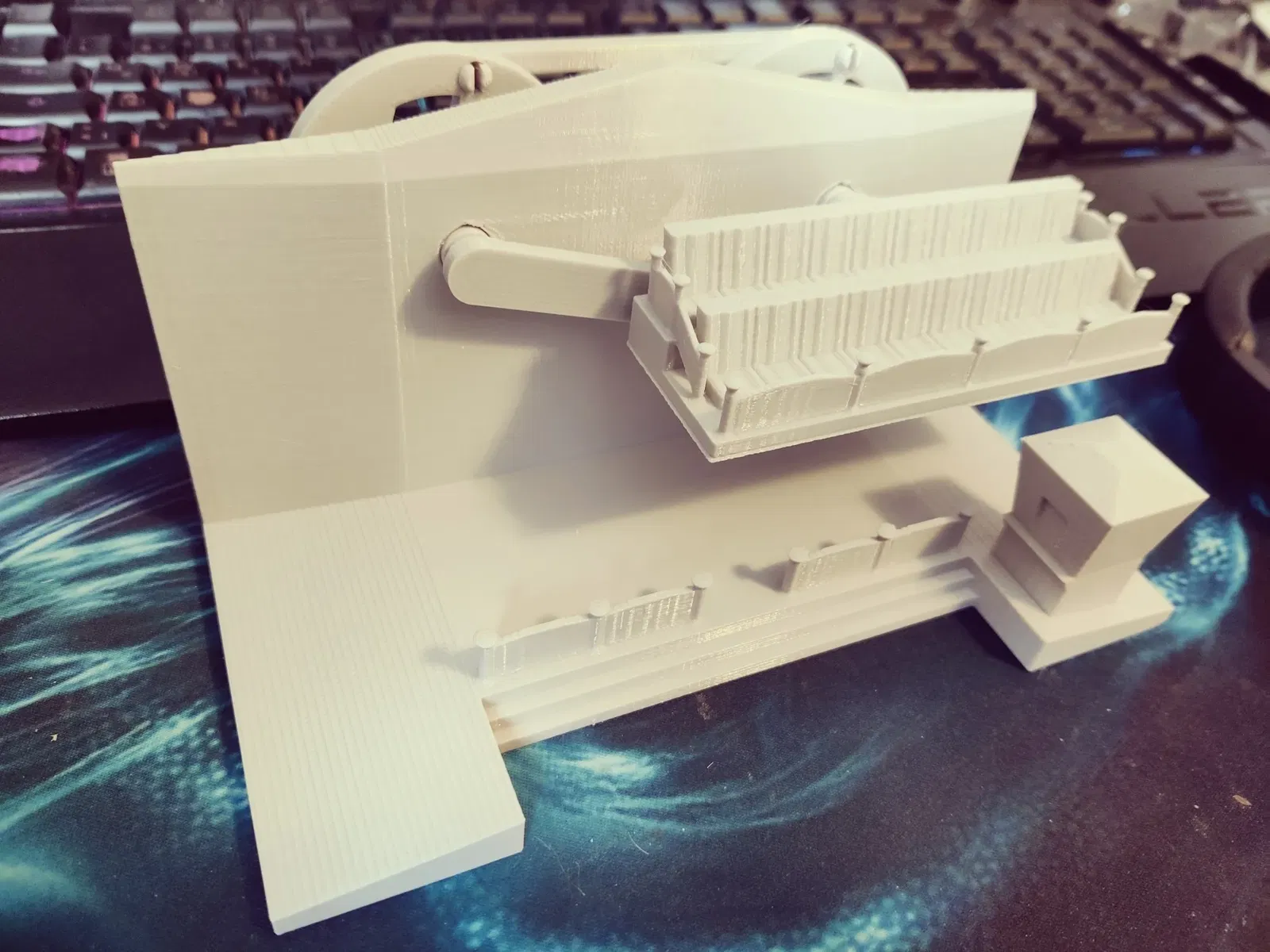

Bây giờ, bạn có thể gắn toa xe lên các cánh tay và gài các chốt khóa vào vị trí. Toa xe lúc này sẽ không còn bị trượt ra khỏi cánh tay nữa.

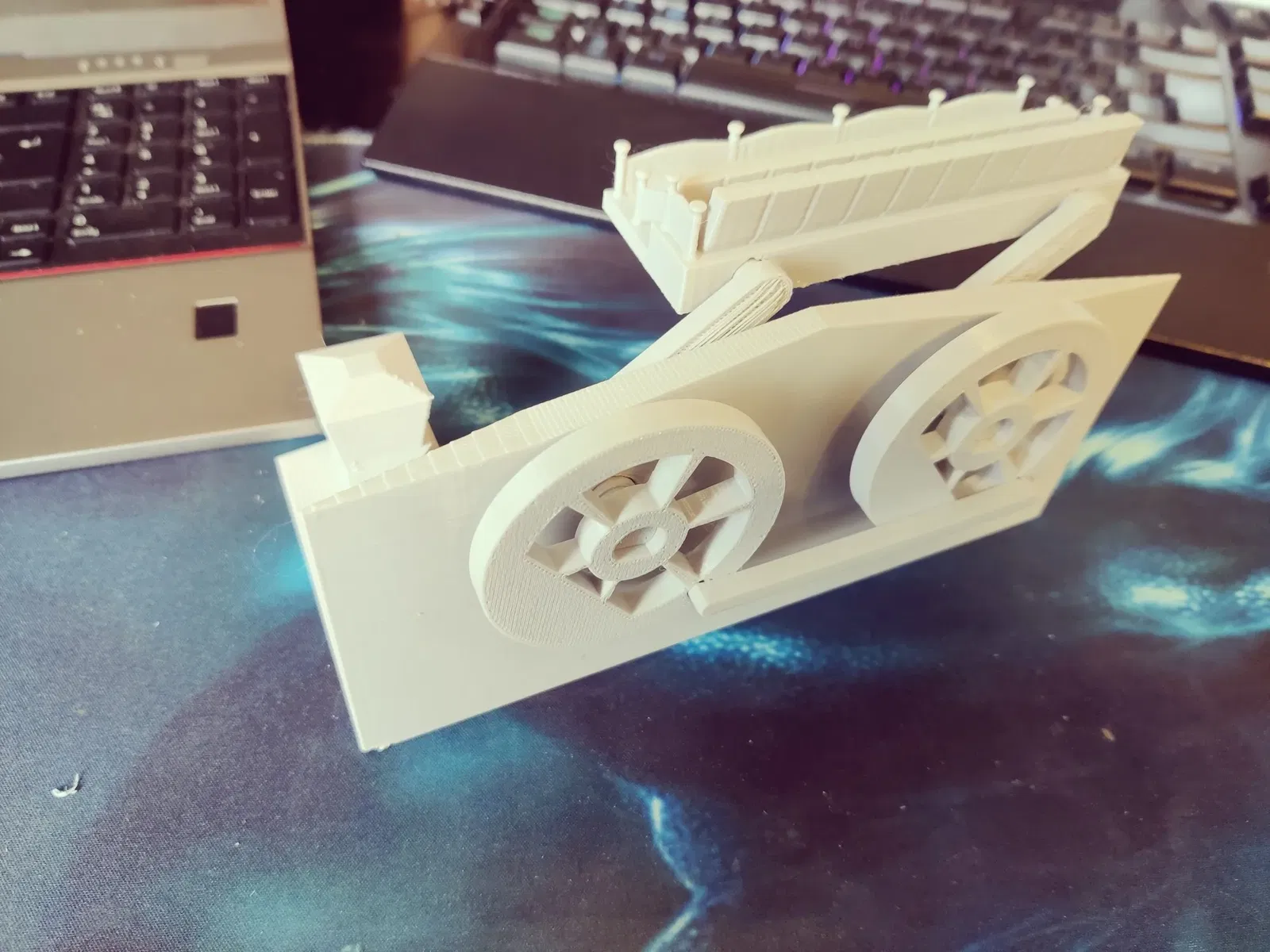

Đã đến lúc gắn bánh xe vào mặt sau. Quan trọng là phải gắn bánh xe sao cho lỗ bên ngoài cho thanh đồng bộ lệch 90° so với vị trí cánh tay. Nếu nó lệch 180°, hãy xoay bánh xe lại.

Bước cuối cùng là lắp thanh đồng bộ vào các bánh xe bằng cách gài nó vào cả hai lỗ.
Xong rồi đó!

Nguồn file luôn được đính kèm, lần này tui làm một phần bằng FreeCAD và phần còn lại bằng Blender.
