Vỏ Case Cho Spacemouse Wireless

Cái Spacemouse Wireless này thiệt tình là không có chỗ để cất cái cục USB thu sóng luôn.

Mà như thường lệ, mình không có ưng ý với mấy cái mẫu vỏ in 3D có sẵn về kiểu dáng lẫn cái vụ in ấn được, nên mình tự thiết kế cái riêng.

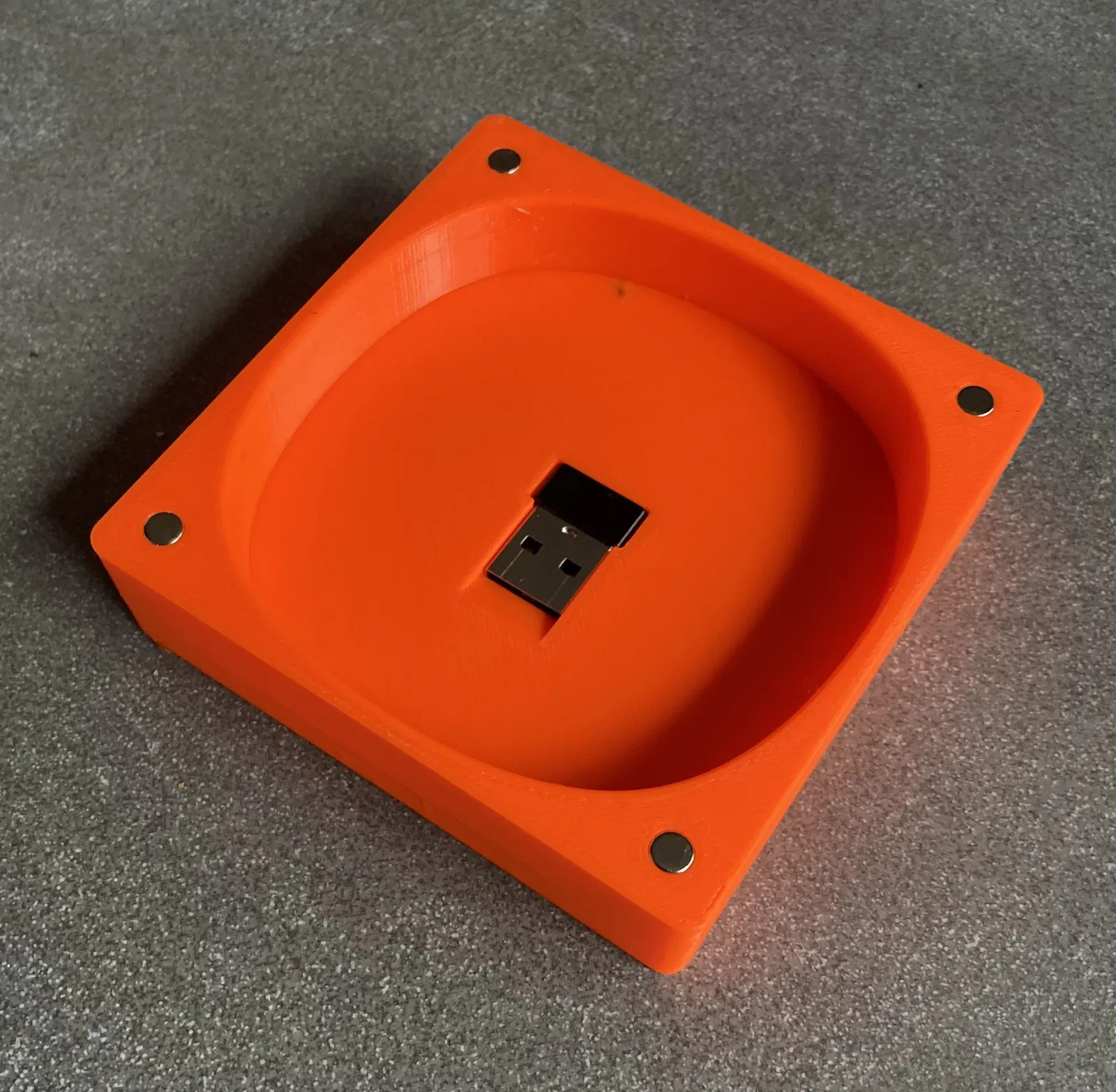

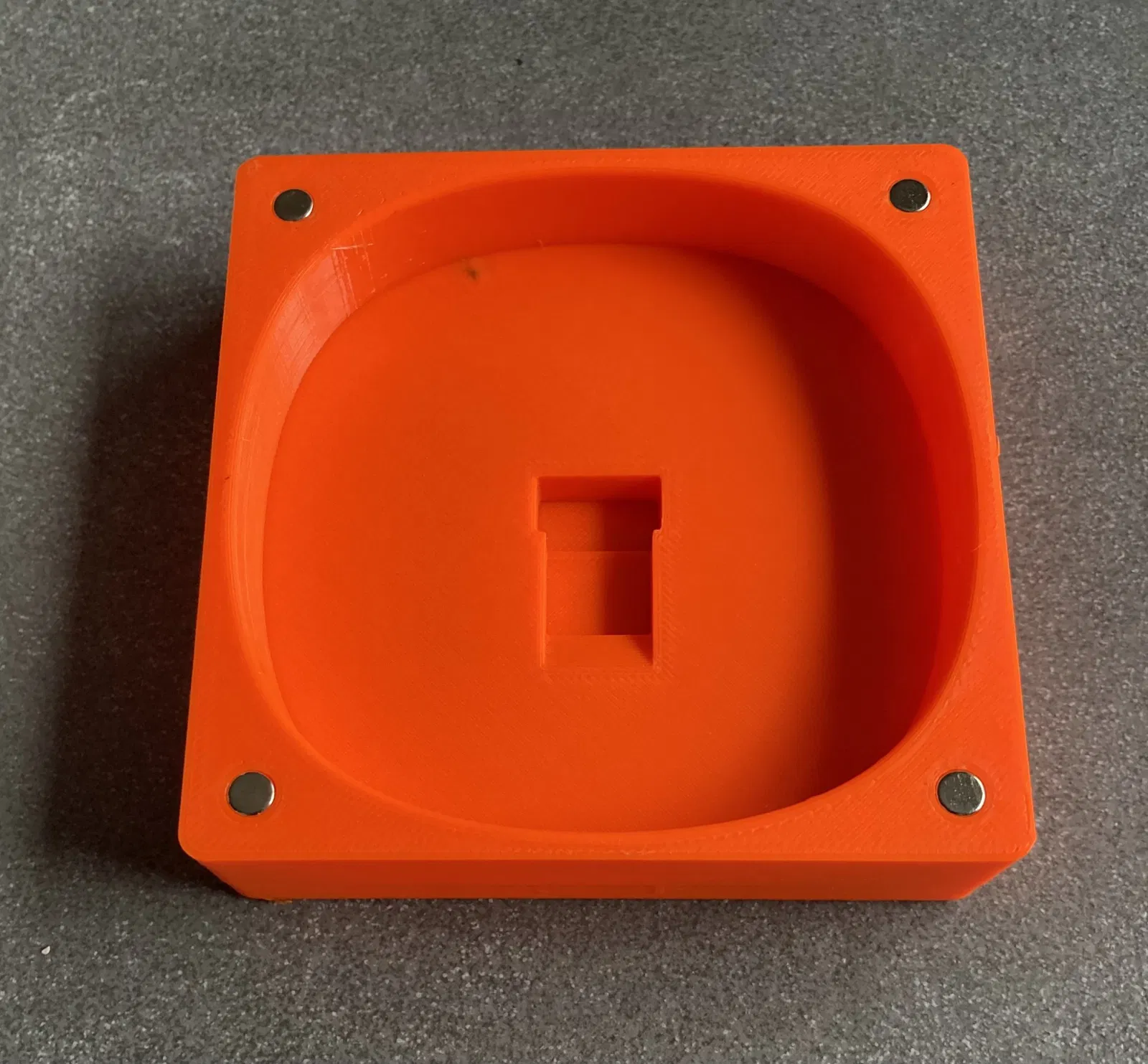

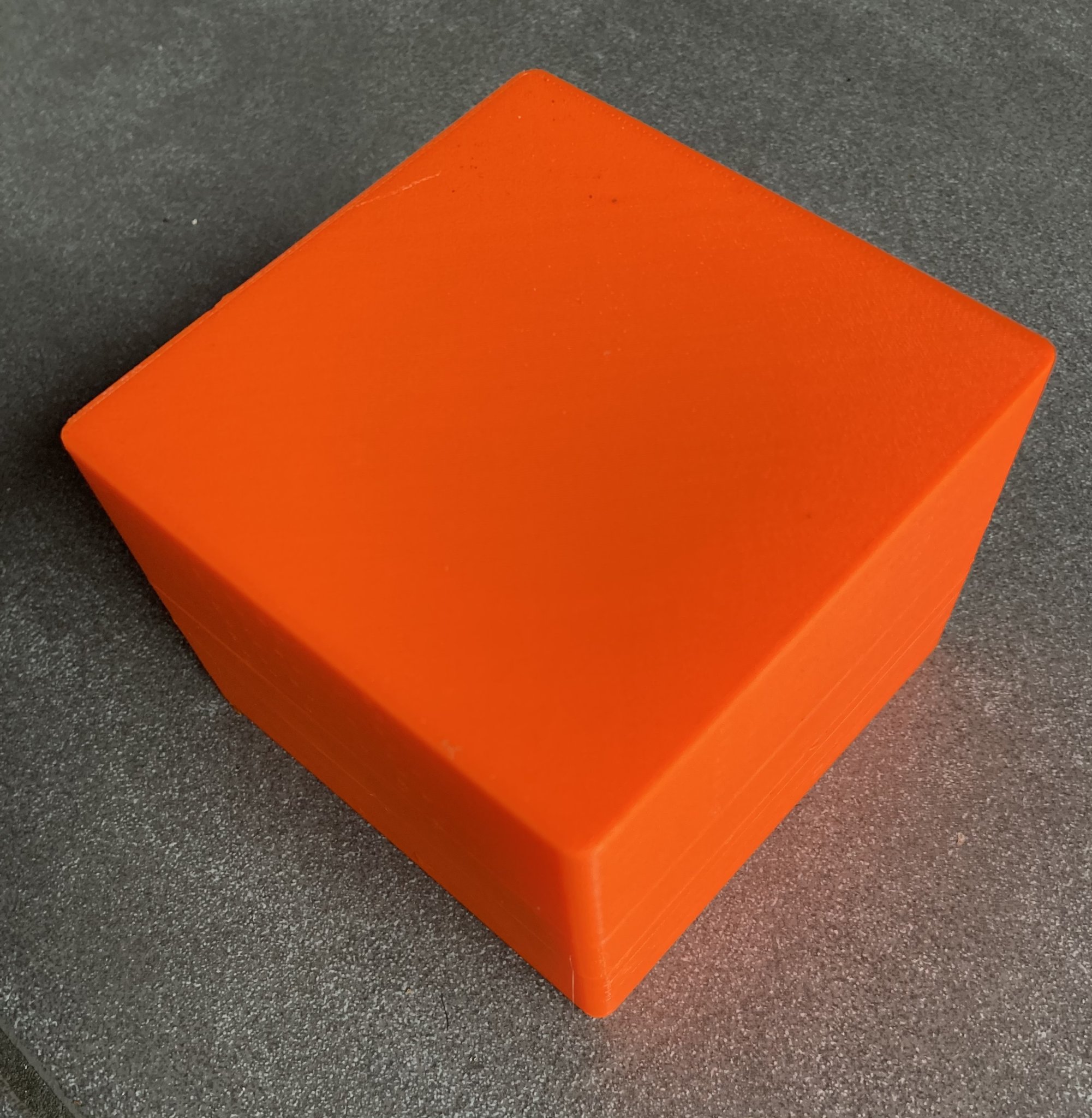

Cái vỏ này gồm 2 phần, dính lại với nhau bằng nam châm. Phần dưới có tích hợp sẵn chỗ để cục USB thu sóng luôn nè - có cả chỗ để lấy ra dễ dàng nữa.

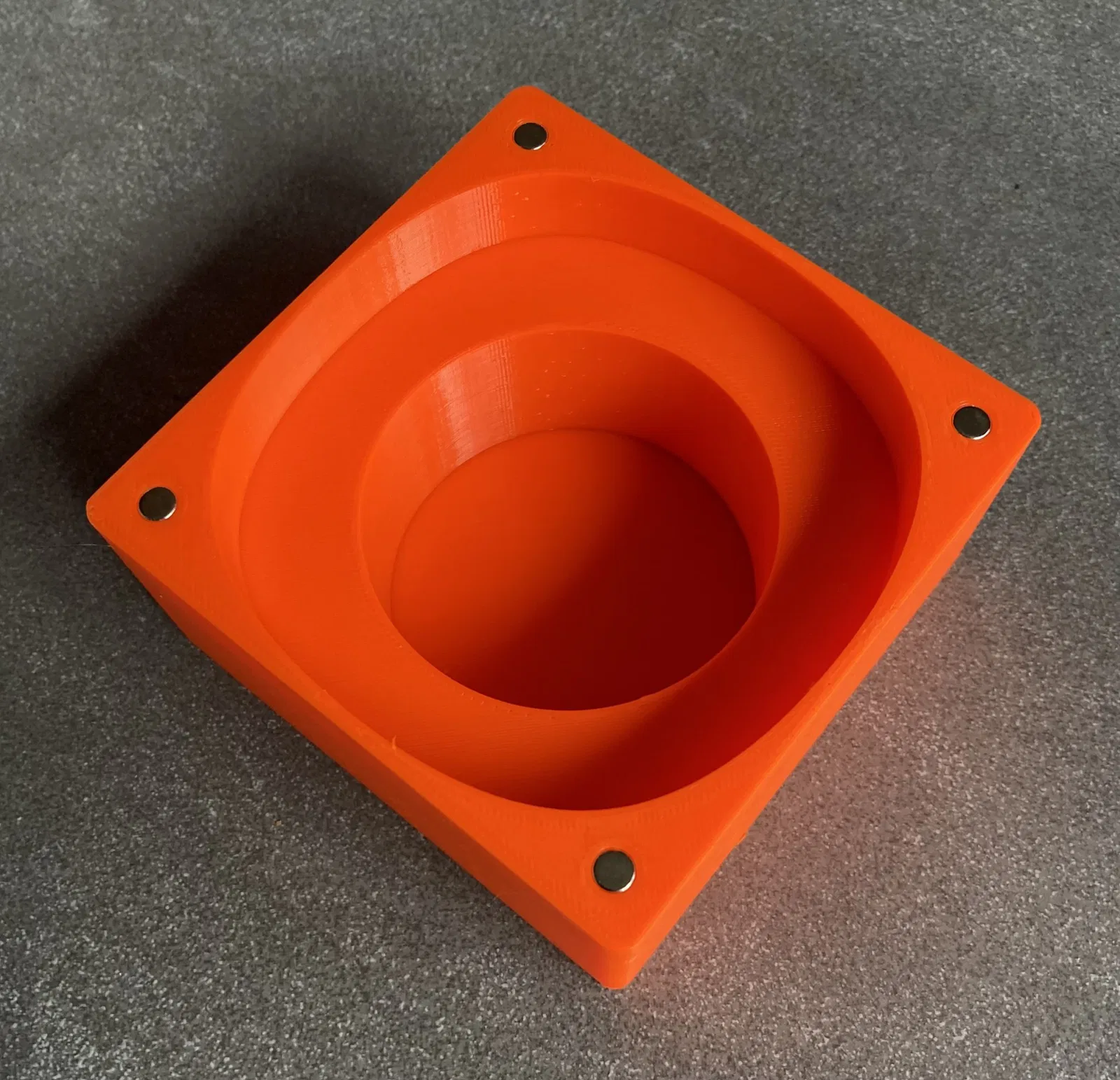

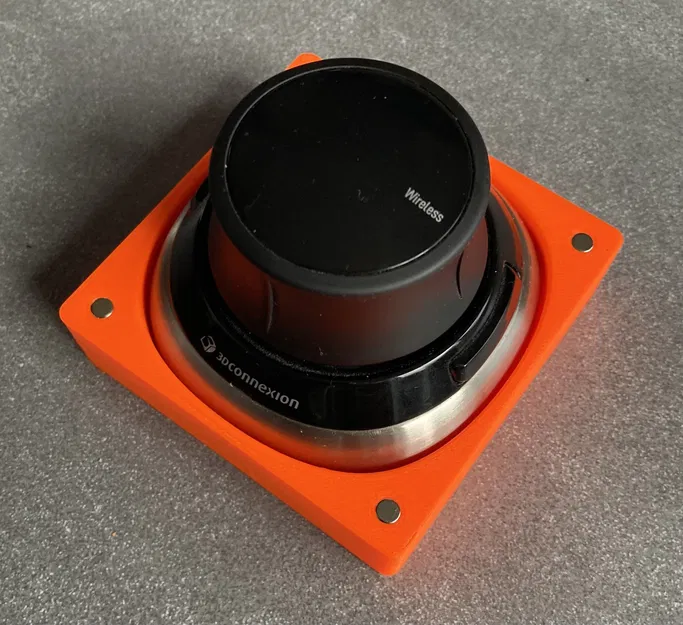

Cái Spacemouse của mình với mã sản phẩm 3DX-600044 nó vừa khít vô cái phần dưới luôn, tới nỗi mình có thể úp ngược lại mà nó không rớt ra. Nhưng mà cái phần trên nó có thêm một cái chi tiết thiết kế để giữ Spacemouse lại từ trên, tránh làm hư cái bộ phận điều khiển lúc mình vận chuyển chẳng hạn.

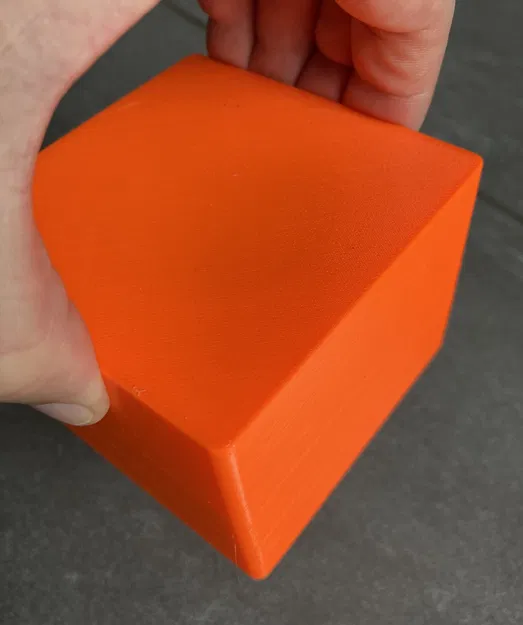

8 viên nam châm trụ (đường kính 5mm, dài 10mm) dùng cho vỏ này nó dính chắc tới nỗi bạn có thể cầm cái vỏ giũa thoải mái mà không bị bung ra. Mà muốn mở ra thì chỉ cần xoay xoay rồi nhấc lên là xong thôi.

Link mua nam châm nè: https://www.amazon.de/gp/product/B01JCKOYRI/ “Oblique-Unique 10 Mini Magnete, ultrastark - 5x10mm - NEODYM - Das Original”

Hướng dẫn lắp: dán 8 viên nam châm lại thành một hàng dài. Rồi lần lượt nhét vô mấy cái lỗ ở một mặt của vỏ - nhét vô chút xíu thôi là được. Bây giờ úp cái mặt đó xuống rồi ấn mạnh xuống mặt bàn chẳng hạn. Bây giờ thì đặt 4 viên nam châm còn lại lên mấy viên đã nhét vô rồi. Đặt cái mặt thứ hai lên rồi ấn nhẹ. Ấn hết cỡ bằng cách dùng mặt bàn để ép xuống. Như vậy thì mấy viên nam châm đều có cùng chiều và nằm bằng mặt luôn. Mình không có dùng keo dán gì hết.

File gcode tải lên là để cho anh em hình dung về thời gian in, lượng filament tiêu thụ và cài đặt in thôi. Mình không dùng file này để in đâu nha, vì mình in từng cái vỏ một.

Cài đặt tóm tắt: độ dày lớp in 0,2mm, cài đặt Chất lượng (Quality), Lòng trong (Infill) 15% dạng Gyroid, không cần Support, không cần Brim. Mình thì thường in 6 lớp trên cùng (Solid Top Layers), 4 lớp đáy (Solid Bottom Layer) để bề mặt in được đẹp.

Link bản vẽ: https://cad.onshape.com/documents/661431ed89c33ab1faebb4bf/w/46fe58ded4d21d077a2f3532/e/72905e720b3f7cecc1902149

Mọi người có câu hỏi gì về dự án này cứ hỏi mình nha.
